Шкода Октавия А7 с двигателями 1.4 TSI, 1.6 MPI и 1.8 TSI оснащается электрическим бензонасосом, расположенным в топливном баке. Его неисправность проявляется характерными симптомами: затруднённый запуск, провалы при разгоне, нестабильные обороты на холостом ходу или полный отказ двигателя. Перед заменой насоса необходимо провести диагностику, чтобы исключить другие причины – засор фильтра, неисправность реле или проводки.
Для проверки потребуется мультиметр, манометр топливной системы (диапазон до 6 бар) и прямая подача питания на насос. Начните с проверки напряжения на разъёме насоса: при включённом зажигании на контактах должно быть 12 В. Если напряжение отсутствует, проверьте предохранитель SB17 (15 А) в монтажном блоке салона и реле J17 (расположено в блоке под капотом). Обрыв цепи часто возникает из-за окисления контактов в разъёме насоса или повреждения проводки в гофре между кузовом и баком.
Если питание в норме, но насос не работает, измерьте его сопротивление: отсоедините разъём и подключите мультиметр к контактам. Для исправного насоса сопротивление должно составлять 0,5–2 Ом. Превышение этого значения указывает на износ обмоток. Для проверки давления подключите манометр к топливной рампе через штуцер (на двигателях 1.4 TSI и 1.8 TSI он расположен на рампе, на 1.6 MPI – на топливном фильтре). При включённом зажигании давление должно быть 3,5–4,5 бар, при работе двигателя – 3,0–3,8 бар. Падение давления ниже 2,5 бар свидетельствует о неисправности насоса или засорении фильтра грубой очистки.
При отсутствии манометра можно провести экспресс-тест: отсоедините шланг обратки от топливного фильтра и направьте его в ёмкость. Включите зажигание – исправный насос должен подавать топливо под напором. Если струя слабая или отсутствует, замените насос в сборе с датчиком уровня топлива. Учтите, что на Октавии А7 насос неразборный, а его замена требует снятия топливного модуля через лючок в полу багажника.
Какие инструменты и материалы понадобятся для диагностики
Для проверки бензонасоса на Skoda Octavia A7 потребуется мультиметр с диапазоном измерения сопротивления до 200 Ом и постоянного напряжения до 20 В. Подойдет модель с функцией прозвонки цепи, например, Fluke 17B или аналогичный. Также необходим манометр для топливной системы с диапазоном измерения 0–7 бар и переходником под быстросъемное соединение топливной магистрали Шкоды. Рекомендуется использовать манометр с резьбовым подключением M12×1,5 или M14×1,5, совместимый с адаптером VAG 1318/11.
Из расходных материалов понадобятся новые уплотнительные кольца для топливного модуля (артикул 1K0 906 454 A) и быстросъемного соединения (артикул N 908 132 02). Для снятия топливного модуля потребуется специальный съемник крышки бензобака – пластиковый инструмент с артикулом T10202 или аналог. Без него высок риск повреждения защелок крышки. Дополнительно пригодится очиститель контактов в аэрозольной упаковке (например, Liqui Moly 3110) для обработки электрических разъемов насоса.
Основной набор инструментов включает торцевые головки на 8, 10 и 13 мм, удлинитель на 100 мм и трещотку с моментным ключом до 50 Н·м. Для отсоединения топливных шлангов потребуются плоскогубцы с тонкими губками или специальные щипцы для быстросъемных фитингов (артикул HAZET 4960-1). Не обойтись без отвертки TORX T20 для снятия облицовки багажника и креплений топливного модуля. Для проверки давления в системе пригодится шланг с внутренним диаметром 8 мм и хомутами подходящего размера.
Работать удобнее с подкатным домкратом и страховочной стойкой – доступ к бензонасосу требует подъема задней части автомобиля. Для диагностики электрической части пригодится диагностический сканер с поддержкой протокола UDS, например, Launch X431 или VCDS. Это позволит считать ошибки по топливной системе и проверить параметры работы насоса в реальном времени. Не забудьте про защитные перчатки и ветошь – при демонтаже модуля неизбежно прольется небольшое количество топлива.
Как снять задний диван и получить доступ к бензонасосу
На Шкоде Октавия А7 бензонасос расположен под задним диваном, закрытый пластиковой крышкой. Для доступа потребуется снять сиденье полностью – крепления спрятаны под обивкой и требуют аккуратного демонтажа без применения чрезмерной силы.
Начните с откидывания спинки заднего дивана до упора вперед. Поднимите переднюю часть подушки сиденья, потянув её вверх и на себя. В передней части подушки расположены две металлические защелки, фиксирующие её к кузову – их нужно отсоединить, нажав на пластиковые фиксаторы пальцами или отверткой с плоским жалом.
После освобождения передних креплений поднимите подушку сиденья под углом 45 градусов и потяните на себя. В задней части подушки находятся два крючка, входящие в пазы кузова – их нужно вывести из зацепления, слегка приподняв заднюю часть сиденья. Если крючки не поддаются, проверьте наличие дополнительных пластиковых фиксаторов по бокам.
Сняв подушку, отложите её в сторону. Под ней вы увидите пластиковую крышку бензонасоса, закрепленную на герметике или винтах. Крышка может быть приклеена – в этом случае аккуратно подденьте её по периметру плоской отверткой, избегая повреждения уплотнителя. На моделях с 2017 года крышка часто фиксируется тремя винтами Torx T20.
Если под крышкой обнаружится грязь или влага, удалите её сухой ветошью перед продолжением работ. Попадание посторонних частиц в топливный бак недопустимо. Обратите внимание на расположение разъемов проводки и топливных шлангов – их придется отсоединять на следующем этапе, поэтому запомните или сфотографируйте исходное положение.
Для обратной установки дивана сначала заведите задние крючки подушки в пазы кузова, затем опустите переднюю часть, совместив металлические защелки с ответными отверстиями. Убедитесь, что сиденье зафиксировано по всему периметру – люфт или перекос могут привести к скрипам во время движения.
Работайте в хорошо проветриваемом помещении или на открытом воздухе. Пары бензина токсичны, а искра от статического электричества способна вызвать возгорание. Если автомобиль находился в эксплуатации, дайте топливной системе остыть в течение 30–40 минут перед началом работ.
Проверка электрического питания бензонасоса мультиметром
Перед началом проверки убедитесь, что зажигание выключено, а аккумулятор автомобиля заряжен. На Шкоде Октавия А7 бензонасос расположен в топливном баке, а его электрические контакты доступны через разъем под задним сиденьем. Откиньте сиденье и снимите пластиковую крышку, чтобы добраться до колодки проводов.
Отсоедините разъем бензонасоса, аккуратно отжав фиксатор. На колодке два основных контакта: плюсовой (обычно красный или оранжевый провод) и минусовой (черный или коричневый). Мультиметр переведите в режим измерения постоянного напряжения (DC) с пределом 20 В.
Подключите черный щуп мультиметра к минусовой клемме аккумулятора или любому металлическому элементу кузова, а красный – к плюсовому контакту разъема бензонасоса. Включите зажигание, не запуская двигатель. Нормальное напряжение должно составлять 12–14 В. Если показания ниже 11 В, проверьте состояние аккумулятора, предохранителей и реле.
Если напряжение отсутствует, прозвоните проводку от разъема до блока управления или реле бензонасоса. На Октавии А7 реле находится в монтажном блоке под панелью приборов (позиция R8 или R9 в зависимости от года выпуска). Проверьте целостность предохранителя (обычно 15 А), расположенного рядом с реле.
Для проверки реле извлеките его и подайте напряжение 12 В на контакты 85 и 86 (управляющая цепь). Мультиметром в режиме прозвонки убедитесь в замыкании контактов 30 и 87. Если реле не срабатывает, замените его. При исправном реле, но отсутствии питания на бензонасосе, проверьте проводку на обрыв или короткое замыкание.
Если напряжение на разъеме присутствует, но насос не работает, переведите мультиметр в режим измерения сопротивления (Ом). Подключите щупы к контактам бензонасоса (предварительно отсоединив разъем). Сопротивление исправного насоса должно быть в пределах 0,5–5 Ом. Значение выше 10 Ом указывает на неисправность обмотки.
При проверке учитывайте, что на некоторых моделях Октавии А7 в цепи бензонасоса установлен дополнительный резистор или модуль управления. В этом случае напряжение на разъеме может быть ниже 12 В (около 8–10 В) из-за широтно-импульсной модуляции. Уточните схему электропроводки для вашего года выпуска.
Если все проверки не выявили неисправностей, но насос не работает, замените его. При установке нового насоса очистите контакты разъема и нанесите на них диэлектрическую смазку для защиты от коррозии. После сборки включите зажигание и убедитесь в характерном звуке работы насоса в течение 2–3 секунд.
Определение работоспособности насоса по звуку и давлению
Проверка давления в топливной рампе – более надёжный метод. Для этого потребуется манометр с диапазоном измерения до 6 бар и переходник для подключения к штуцеру топливной системы. На Октавии А7 штуцер расположен на топливной рампе под пластиковой крышкой двигателя. Подключите манометр, включите зажигание и зафиксируйте показания: исправный насос должен создавать давление 3,5–4,2 бар в режиме ожидания. Если давление ниже 3 бар – возможен износ насоса, засор фильтра или неисправность регулятора давления. При давлении выше 4,5 бар проверьте обратный клапан или регулятор.
Динамическая проверка под нагрузкой выявляет скрытые дефекты. Запустите двигатель и наблюдайте за манометром: при резком открытии дроссельной заслонки давление должно кратковременно подниматься на 0,3–0,5 бар, затем возвращаться к номинальному значению. Падение давления более чем на 0,8 бар при нагрузке указывает на недостаточную производительность насоса или утечку в топливной магистрали. Если давление стабильно, но двигатель работает с перебоями, проверьте форсунки или датчики.
Отсутствие звука при включении зажигания не всегда означает поломку насоса. Проверьте предохранитель SB2 (15 А) в блоке предохранителей под рулевой колонкой и реле J329 (реле топливного насоса) в блоке под капотом. Если предохранитель цел, а реле щёлкает, но насос молчит – прозвоните проводку мультиметром: напряжение на разъёме насоса должно быть не менее 11,5 В. Обрыв цепи или окисление контактов – частая причина неисправности. При наличии напряжения, но отсутствии звука насос подлежит замене.
Для быстрой проверки без манометра используйте метод «прослушивания» через диагностический разъем. Подключите сканер OBD-II и активируйте тест исполнительных механизмов (например, через режим «Actuator Test» в VCDS). Насос должен запуститься на 5–10 секунд, издавая равномерный звук. Если звук прерывистый или отсутствует – проблема в насосе или его питании. Запомните: при диагностике по звуку всегда сравнивайте с эталонным шумом исправного насоса, так как износ может проявляться в едва заметных изменениях тональности.
Измерение давления в топливной рампе манометром
Для проверки давления в топливной системе Шкоды Октавия А7 потребуется манометр с диапазоном измерений до 6–7 бар и переходник, совместимый с быстросъемным штуцером топливной рампы. Стандартное рабочее давление в системе – 3,5–4,0 бара при включенном зажигании и 2,5–3,0 бара на холостом ходу. Отклонения более чем на 0,5 бара указывают на неисправность бензонасоса, регулятора давления или засорение фильтра.
Перед подключением манометра сбросьте давление в системе: отсоедините предохранитель бензонасоса (обычно №28 на 15 А), заведите двигатель и дайте ему заглохнуть. Это предотвратит выброс топлива под давлением. Штуцер для подключения манометра расположен на топливной рампе со стороны впускного коллектора – на нем установлен пластиковый колпачок, который нужно снять.
Используйте переходник с уплотнительным кольцом, чтобы избежать утечек. Подключите манометр к штуцеру, затянув соединение от руки – чрезмерная затяжка может повредить резьбу. После подключения восстановите предохранитель бензонасоса и включите зажигание. Давление должно подняться до 3,5–4,0 бара в течение 2–3 секунд. Если рост давления медленный или показания ниже нормы, проверьте бензонасос и фильтр.
Запустите двигатель и зафиксируйте показания на холостом ходу. Норма – 2,5–3,0 бара. При резком открытии дроссельной заслонки давление должно кратковременно подниматься до 3,0–3,5 бара, затем возвращаться к исходному значению. Если давление падает ниже 2,0 бара или не восстанавливается, вероятно, неисправен регулятор давления или бензонасос не обеспечивает достаточной производительности.
Для проверки герметичности системы заглушите двигатель и наблюдайте за манометром в течение 10–15 минут. Давление не должно падать более чем на 0,5 бара. Быстрое падение указывает на утечку в форсунках, обратном клапане бензонасоса или топливопроводах. Если давление держится, но двигатель работает с перебоями, проверьте форсунки на засорение.
При измерениях учитывайте температуру окружающей среды: в холодное время давление может быть на 0,2–0,3 бара ниже из-за повышенной вязкости топлива. Если манометр показывает стабильно высокое давление (более 4,5 бара), замените регулятор давления – он заклинил в закрытом положении. Низкое давление при исправном насосе и фильтре часто связано с негерметичностью топливной магистрали.
После завершения проверки сбросьте давление, отключив манометр, и установите колпачок на штуцер. Убедитесь в отсутствии подтеканий топлива. Если результаты измерений выходят за пределы нормы, проведите дополнительную диагностику: проверьте сопротивление обмотки бензонасоса (должно быть 0,5–2,5 Ом) и напряжение на его разъеме (не менее 11,5 В при включенном зажигании).
Манометр с ценой деления 0,1 бара даст более точные результаты, чем приборы с крупной шкалой. Для повторных измерений используйте новый уплотнитель на переходнике – изношенные кольца искажают показания. Храните манометр в сухом месте, чтобы избежать коррозии внутренних элементов, и калибруйте его раз в год.
Чистка или замена топливного фильтра перед проверкой насоса

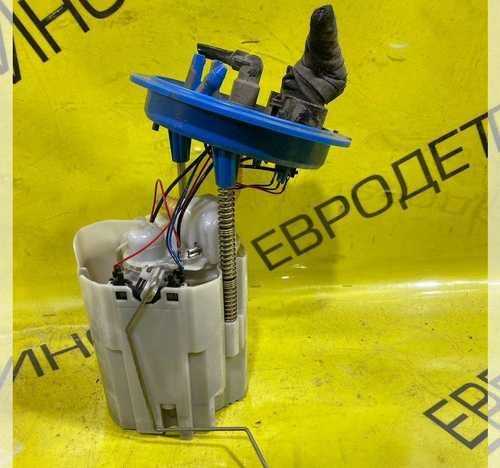

На Шкоде Октавия А7 топливный фильтр расположен в модуле бензонасоса, внутри топливного бака. Его ресурс составляет 60–90 тыс. км, но при использовании некачественного топлива засорение может произойти уже на 30–40 тыс. км. Перед диагностикой насоса обязательно проверьте состояние фильтра: если он забит, насос будет работать с повышенной нагрузкой, что исказит результаты проверки давления и производительности.
Для доступа к фильтру потребуется демонтировать заднее сиденье и снять лючок бензонасоса. Отсоедините разъем питания и топливные шланги, затем извлеките модуль в сборе. Фильтр грубой очистки (сетка) чистится без демонтажа насоса – достаточно промыть его в ацетоне или специальном очистителе для топливных систем. Фильтр тонкой очистки (встроенный в корпус модуля) не подлежит чистке – только замене на оригинал (артикул 5Q0 919 671 B) или аналог от Mahle, Mann.
При замене фильтра обратите внимание на уплотнительное кольцо модуля – оно должно быть смазано чистым бензином перед установкой. Не используйте герметики: они могут попасть в топливную систему и вывести из строя форсунки. После сборки включите зажигание на 5–10 секунд, чтобы насос заполнил систему топливом, затем запустите двигатель и проверьте отсутствие утечек.
Если после замены фильтра насос продолжает работать с перебоями, измерьте давление в топливной рампе манометром. Норма для Октавии А7 с двигателем 1.4 TSI – 3,5–4,0 бар на холостом ходу, для 1.8 TSI – 4,0–4,5 бар. Падение давления ниже 3,0 бар указывает на неисправность насоса или регулятора давления, а не на засор фильтра.
При чистке сетки фильтра грубой очистки избегайте использования металлических щеток – они могут повредить ячейки. Лучше использовать мягкую зубную щетку и промывочную жидкость для карбюраторов. После чистки продуйте сетку сжатым воздухом под давлением не более 2 бар, чтобы не деформировать ее. Если сетка порвана или деформирована, замените ее на новую (артикул 1K0 919 851).
Не игнорируйте замену фильтра при появлении первых признаков засорения: рывки при разгоне, затрудненный запуск, плавающие обороты. Работа насоса с забитым фильтром сокращает его ресурс на 30–50%, а в некоторых случаях приводит к перегреву и выходу из строя электродвигателя. После замены фильтра сбросьте адаптации топливной системы с помощью диагностического сканера VCDS или OBD Eleven – это восстановит корректную работу двигателя.
Поиск и устранение обрывов в проводке бензонасоса
На Шкоде Октавия А7 бензонасос подключается через разъём T10d (чёрный, 10-контактный), расположенный под задним сиденьем. Проверку начинайте с визуального осмотра проводов на участке от блока управления топливным насосом (J538) до разъёма насоса. Особое внимание уделите местам перегибов у гофры жгута и точкам входа в кузов – здесь чаще всего возникают обрывы изоляции или жил. Используйте мультиметр в режиме прозвонки: сопротивление между контактами 1 (масса) и 2 (питание +12 В) должно быть близко к нулю, а между 1 и 5 (сигнал уровня топлива) – в пределах 50–150 Ом.
Если мультиметр показывает бесконечное сопротивление, локализуйте обрыв методом последовательного деления цепи. Отсоедините разъём T10d и прозвоните провода от него до блока J538 (расположен под панелью приборов, слева от рулевой колонки). Для доступа к блоку снимите нижнюю облицовку панели и отсоедините разъём T32a. Проверьте целостность проводов по цветам: контакт 2 (красно-чёрный) – питание, контакт 1 (коричневый) – масса, контакт 5 (жёлто-зелёный) – сигнал уровня. При обнаружении обрыва восстановите соединение пайкой с термоусадкой или замените повреждённый участок жгута.
Обрывы часто возникают в местах прохода проводки через резиновые уплотнители кузова. Проверьте участок под задним сиденьем: отогните ковролин и осмотрите жгут на входе в отверстие кузова. Если изоляция потрескалась или провода перетёрты, зачистите повреждённый участок, обмотайте изолентой и зафиксируйте жгут пластиковыми хомутами, чтобы исключить повторное трение. При пайке используйте припой ПОС-61 и кислотный флюс, после чего тщательно промойте место пайки спиртом.
После ремонта проверьте работоспособность цепи под нагрузкой. Подключите разъём T10d, включите зажигание и замерьте напряжение на контакте 2 относительно массы – должно быть 11,5–12,5 В. Если напряжение отсутствует, прозвоните предохранитель SB24 (15 А, блок предохранителей в салоне) и реле J17 (блок реле под капотом, позиция 404). При исправных элементах проверьте цепь на короткое замыкание: отсоедините разъём J538 и замерьте сопротивление между контактом 2 и массой – значение должно стремиться к бесконечности.
