Трапеция стеклоочистителей на Honda Civic 6 поколения (1995–2000 гг.) – узел, подверженный износу из-за постоянных динамических нагрузок и воздействия влаги. Типичные признаки неисправности: скрип при работе, неравномерное движение щеток, заклинивание в крайних положениях или полный отказ механизма. В 80% случаев проблема решается заменой трапеции в сборе – ремонт отдельных звеньев редко дает долговременный результат из-за коррозии осей и износа пластиковых втулок.
Оригинальная трапеция (артикул 76610-S04-A01 или 76610-S04-A02) стоит от 4500 до 6000 рублей, аналоги от Febi, SWAG или JapanParts – на 20–30% дешевле, но их ресурс может быть ниже на 15–20%. Перед покупкой проверьте совместимость: на Civic 6 устанавливались два типа трапеций – с электродвигателем на 12 В (стандарт) и на 24 В (редкие модификации для спецтехники). Ошибка в выборе приведет к несовпадению разъемов или некорректной работе.
Для замены потребуются: торцевые головки на 10 и 12 мм, удлинитель, отвертка с плоским шлицем, пассатижи, силиконовая смазка (например, Permatex 22058) и новая трапеция. Работу удобнее выполнять на яме или подъемнике – доступ к крепежу снизу кузова проще, чем через моторный отсек. Время выполнения – 40–60 минут при наличии опыта, до 2 часов для новичка.
Ключевые моменты процесса: обязательное отключение аккумулятора перед началом работ (риск короткого замыкания при случайном касании проводки), фиксация положения рычагов дворников перед демонтажем (чтобы избежать сбоя парковочного положения), и проверка состояния резиновых уплотнителей под трапецией – их износ приводит к попаданию влаги и ускоренной коррозии механизма.
Необходимые инструменты и запчасти для замены трапеции
Для замены трапеции дворников на Honda Civic 6 поколения потребуется набор инструментов, адаптированный под специфику крепежа и конструкцию узла. Основной комплект включает:
- Торцевые головки на 10 и 12 мм с удлинителем – для снятия гаек крепления трапеции и кронштейнов.
- Трещотка с карданным шарниром – облегчает доступ к труднодоступным болтам под капотом.
- Отвертка с плоским шлицем (5 мм) – для отсоединения тяг привода от моторчика.
- Пассатижи или круглогубцы – пригодятся для снятия стопорных колец или фиксаторов электрических разъемов.
- Динамометрический ключ (опционально) – если требуется соблюсти момент затяжки крепежа (для Civic 6 – 18–22 Н·м для основных болтов).
Дополнительно рекомендуется иметь пластиковый съемник для клипс (например, для декоративных накладок под лобовым стеклом) и силиконовую смазку – для обработки новых резиновых втулок и подвижных соединений после установки.
Ключевая запчасть – новая трапеция в сборе. Для Civic 6 подходят оригинальные детали с артикулами 76610-S04-A01 (левая часть) и 76620-S04-A01 (правая часть), либо аналоги от производителей Febi (артикул 29284) или Meyle (119 076 0005). При выборе обращайте внимание на совместимость с годом выпуска автомобиля: модели до 1998 года могут иметь незначительные отличия в креплениях. В комплекте с трапецией часто идут новые втулки и резиновые уплотнители – их замена обязательна, даже если старые кажутся целыми.
Электрический моторчик трапеции (артикул 76600-S04-A01) редко выходит из строя одновременно с механической частью, но если при диагностике обнаружены посторонние шумы или неравномерная работа, его также стоит заменить. Для проверки понадобится мультиметр – сопротивление обмоток моторчика должно составлять 3–5 Ом. Не забудьте о новых уплотнительных кольцах для электрических разъемов (артикул 91312-S01-003) – они предотвращают попадание влаги в контакты.
Расходные материалы включают герметик для кузова (например, Teroson MS 9399) – им обрабатывают посадочные места трапеции перед установкой, чтобы исключить протечки воды под капот. Также пригодится очиститель контактов (типа Liqui Moly 3110) для обработки клемм моторчика и разъемов. Работайте в перчатках – острые края металлических деталей и остатки старого герметика могут повредить руки.

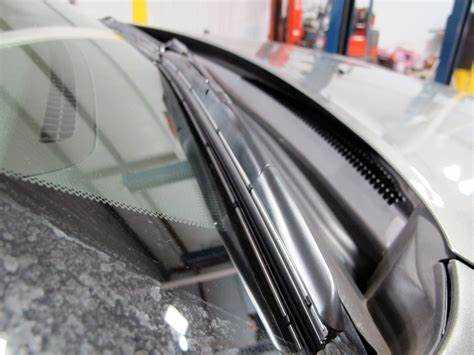

Снятие пластиковой защиты под лобовым стеклом
Перед началом демонтажа трапеции дворников на Honda Civic 6 поколения (1995–2000 гг.) требуется снять пластиковую накладку под лобовым стеклом. Она крепится на 6–8 пластиковых клипсах (зависит от года выпуска) и двух металлических защелках по краям. Клипсы расположены в два ряда: верхний – ближе к стеклу, нижний – у края капота. Для их извлечения используйте специальный съемник или плоскую отвертку с тонким жалом, чтобы не повредить посадочные места.
Последовательность действий:
- Откройте капот и зафиксируйте его упором.
- Снимите резиновый уплотнитель по верхнему краю накладки – он держится на защелках и легко отщелкивается руками.
- Начиная с центра, аккуратно подденьте клипсы съемником, двигаясь к краям. Не тяните накладку вверх – сначала освободите все крепления.
- Отсоедините металлические защелки по бокам, сдвинув их в сторону лобового стекла.
- Потяните накладку на себя и вверх, освобождая ее из-под кромки капота.
Если клипсы сломались, замените их на новые (артикул 75531-SDA-A01 для оригинальных деталей).
Особое внимание уделите электрическим разъемам: на некоторых моделях под накладкой расположены датчики дождя или омывателя фар. Отсоедините их, нажав на фиксаторы, и отведите провода в сторону. При обратной установке убедитесь, что уплотнитель ложится ровно, без перекосов, иначе под накладку будет попадать вода.
Отключение электропроводки и демонтаж моторчика дворников
Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На моторчике дворников Хонда Цивик 6 используется разъем с фиксатором – нажмите на пластиковый язычок и потяните колодку на себя. Если разъем прикипел, аккуратно подденьте его тонкой отверткой, избегая повреждения контактов. Проверьте состояние проводов на предмет окисления или перетирания – при необходимости зачистите или изолируйте участки.
Моторчик крепится тремя болтами под ключ на 10 мм. Два из них расположены на видимой части корпуса, третий – под пластиковой заглушкой в центре. Снимите заглушку плоской отверткой, затем открутите болты против часовой стрелки. Если болты не поддаются, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.
После откручивания болтов моторчик останется зафиксированным на трапеции за счет шлицевого соединения. Покачайте его из стороны в сторону, одновременно тяня на себя, чтобы вывести из зацепления. Избегайте резких движений – пластиковые элементы хрупкие и могут сломаться. Если моторчик не снимается, проверьте наличие дополнительных крепежных элементов или скрытых защелок.
При демонтаже обратите внимание на положение кривошипа моторчика относительно трапеции. Запомните или сфотографируйте исходное положение – это упростит установку нового узла. Если кривошип сидит плотно, используйте съемник для подшипников или аккуратно постучите по нему резиновым молотком через деревянную проставку.
После снятия моторчика осмотрите посадочное место на трапеции. Удалите остатки старой смазки и грязь ветошью, смоченной в бензине или очистителе тормозов. Проверьте состояние резиновых уплотнителей – при наличии трещин или деформаций замените их. Нанесите тонкий слой консистентной смазки (например, Литол-24) на шлицы и подвижные части перед установкой нового моторчика.
Если моторчик не подлежит ремонту, утилизируйте его согласно правилам утилизации электрооборудования. При покупке нового узла выбирайте оригинальные запчасти или аналоги от проверенных производителей (например, Valeo, Bosch). Избегайте дешевых подделок – они часто имеют меньший ресурс и могут некорректно работать с системой управления дворниками.
Освобождение тяг трапеции от креплений и шарниров
Начните с отсоединения тяг от моторчика трапеции. На Honda Civic 6-го поколения крепление выполнено в виде пластикового фиксатора с защелкой – подденьте его тонкой отверткой, удерживая тягу, чтобы избежать повреждения шарнира. Если фиксатор не поддается, обработайте соединение проникающей смазкой (например, WD-40) и выждите 5–7 минут. Для доступа к шарнирам на рычагах дворников снимите защитные колпачки (если есть) и открутите гайку на 10 мм, удерживая тягу ключом на 12 мм от проворачивания. При демонтаже тяг обратите внимание на положение регулировочных шайб – их смещение приведет к неправильной работе дворников.
Шарниры тяг часто закисают из-за грязи и коррозии. Чтобы их освободить, зажмите тягу в тисках через мягкие прокладки (например, ветошь) и аккуратно выбейте шарнир молотком с помощью выколотки диаметром 6 мм. Не применяйте чрезмерную силу – деформированный шарнир придется заменять. Если тяга не выходит из шарнира, прогрейте соединение строительным феном до 80–100°C, это расширит металл и облегчит демонтаж. После снятия очистите посадочные места от старой смазки и ржавчины, используя металлическую щетку и очиститель тормозов.

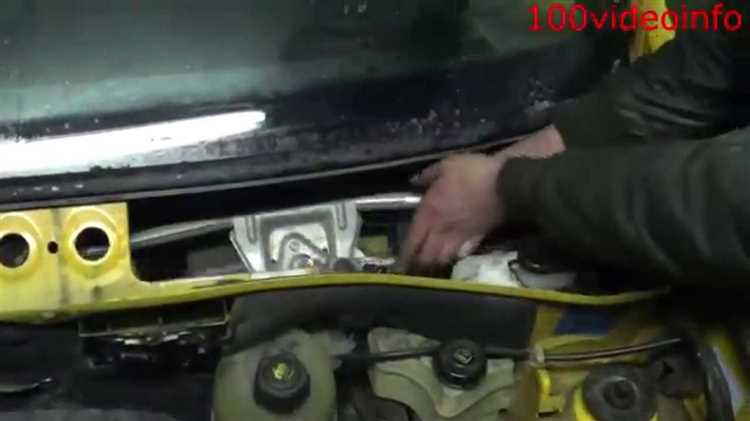

Извлечение старой трапеции из посадочного места
Снимите пластиковую накладку под стеклоочистителями: подденьте её плоской отвёрткой в местах фиксаторов (4 клипсы по периметру) и аккуратно потяните вверх. Отсоедините разъём электромотора трапеции – он закреплён защёлкой, которую нужно нажать пальцем, одновременно вытягивая колодку. Если разъём прикипел, обработайте его WD-40 за 10 минут до демонтажа.
Открутите болты крепления трапеции в последовательности: сначала верхний левый, затем правый, и последним – нижний. Придерживайте трапецию рукой, чтобы она не упала на стекло. Если болты не поддаются, нанесите на резьбу проникающую смазку и дайте ей впитаться 5–7 минут. Избегайте чрезмерных усилий – болты изготовлены из мягкого сплава и могут сорваться.
После снятия болтов трапеция останется зафиксированной на шлицевом валу мотора. Чтобы извлечь её, возьмитесь за корпус двумя руками и покачайте из стороны в сторону, одновременно тяня на себя. Если трапеция не поддаётся, проверьте наличие дополнительного фиксатора – на некоторых модификациях Civic 6-го поколения (особенно с 1996 по 1998 год) используется стопорное кольцо на валу. Его можно снять плоскогубцами или специальным съёмником.
При извлечении трапеции обратите внимание на состояние резиновых втулок в посадочных местах. Если они деформированы или имеют трещины, замените их – артикул оригинальных втулок Honda 76835-SR3-003. Также проверьте шлицы вала мотора на износ: при наличии задиров или выработки более 0,5 мм потребуется замена мотора в сборе (артикул 76600-SR3-A01).
Очистите посадочное место от грязи и старого герметика с помощью металлической щётки и ветоши. Осмотрите кузов на предмет коррозии – если обнаружены очаги ржавчины, обработайте их преобразователем и покройте антикоррозийным составом. Это предотвратит дальнейшее разрушение металла и обеспечит герметичность установки новой трапеции.
Установка новой трапеции и проверка подвижности механизма
Сначала закрепите трапецию на штатном месте, не затягивая болты до конца. Подключите электрический разъем моторчика – на моделях 1996–2000 годов он имеет характерный фиксатор в виде пластиковой защелки. Проверьте, чтобы провода не касались подвижных частей: минимальный зазор должен составлять 5 мм, иначе изоляция перетрется за 2–3 месяца эксплуатации.
После предварительной фиксации установите тяги дворников в посадочные гнезда трапеции. На Honda Civic 6 используются тяги с шаровыми наконечниками – вставляйте их до щелчка, но не прилагайте чрезмерных усилий. Если наконечник не садится, проверьте наличие заусенцев на пластике или деформации металла: даже 0,5 мм смещения вызовут неравномерный ход щеток.
Затяните болты крепления трапеции в последовательности «центр – крайние», контролируя положение детали относительно лобового стекла. На Civic 6 расстояние от нижней кромки трапеции до кромки стекла должно быть 12±1 мм – замеряйте штангенциркулем в трех точках. Перекос приведет к неполному прилеганию щеток или их задеванию за уплотнитель.
Подайте питание на моторчик и проверьте ход механизма без щеток. Трапеция должна двигаться плавно, без рывков и посторонних звуков. Обратите внимание на крайние положения: на Civic 6 моторчик отключается концевиками при угле поворота 95° от исходной точки. Если ход превышает 100°, отрегулируйте положение тяг или замените моторчик – износ редуктора приводит к «проскакиванию» механизма.
Установите щетки и запустите систему в режиме прерывистой работы. На Civic 6 с завода предусмотрено 4 скорости: минимальная должна обеспечивать 1 цикл за 8–10 секунд, максимальная – 45–50 циклов в минуту. Если щетки останавливаются не в парковочном положении, снимите моторчик и проверьте состояние шестерни редуктора – сколы зубьев на 1–2 мм достаточно для сбоя синхронизации.
После сборки нанесите на резьбу крепежных болтов фиксатор резьбы средней прочности (например, Loctite 243) и затяните окончательно. Проверьте герметичность дренажных отверстий под трапецией – на Civic 6 они расположены по бокам моторного отсека и часто забиваются листвой. Закупорка приведет к скоплению влаги и коррозии механизма в течение одного сезона.
Сборка системы в обратной последовательности
Подключите электрический разъем моторчика, убедившись в надежной фиксации защелки. Если контакты окислены, зачистите их мелкозернистой наждачной бумагой (P1000) и обработайте контактной смазкой типа Kontakt 60. Ошибка при подключении приведет к некорректной работе дворников или срабатыванию предохранителя.
Закрепите тяги к рычагам дворников, используя новые шплинты или стопорные шайбы из ремкомплекта. Оригинальные шплинты имеют диаметр 2,5 мм – замените их, если обнаружены следы деформации. При установке рычагов на шлицы валов нанесите тонкий слой медной смазки для защиты от коррозии и облегчения последующего демонтажа.
Установите пластиковую накладку моторного отсека, начиная с передней кромки. Вставьте фиксаторы в отверстия, затем прижмите панель до щелчка. Если фиксаторы повреждены, замените их на аналогичные (артикул Honda 75116-SDA-A00). Проверьте зазор между накладкой и капотом – он должен быть равномерным по всей длине.
Наденьте рычаги дворников на валы, совместив метки на шлицах. Для Civic 6 поколения метка на рычаге должна совпадать с лыской на валу. Затяните гайки моментом 18–20 Н·м, используя динамометрический ключ. Перетяжка приведет к деформации вала, недотяжка – к люфту и вибрации при работе.
Установите поводки щеток, предварительно смазав шарниры силиконовой смазкой. Угол установки поводков регулируется по заводским меткам на лобовом стекле: для водительской стороны – 5°, для пассажирской – 3°. Проверьте работу дворников на всех скоростях, включая прерывистый режим. При необходимости откорректируйте положение поводков.
Завершите сборку установкой декоративных колпачков на гайки рычагов. Перед этим очистите резьбу от смазки и нанесите на нее каплю герметика для предотвращения попадания влаги. Проверьте отсутствие посторонних звуков при работе системы – скрипы или стуки указывают на неправильную сборку или износ деталей.
Тестирование работы дворников после замены
Оцените синхронность хода щёток. На Honda Civic 6 допустимое отклонение по времени между левой и правой щёткой – не более 0,3 секунды. При разнице свыше 0,5 секунды проверьте крепление тяг к моторчику: ослабленные болты M6 (момент затяжки 8–10 Н·м) часто становятся причиной рассинхрона. Используйте динамометрический ключ для точной затяжки.
Протестируйте дворники на сухом стекле в режиме высокой скорости. Новая трапеция должна обеспечивать плавное скольжение без рывков и посторонних шумов. Если слышен скрип или металлический лязг, смажьте шарниры трапеции консистентной смазкой (например, Литол-24). Избегайте WD-40 – она вымывается водой и не обеспечивает длительной защиты.
Проверьте зону очистки. На Civic 6 щётки должны охватывать 85–90% площади лобового стекла, не задевая уплотнители и пластиковые накладки. Если дворники выходят за пределы рабочей зоны, отрегулируйте положение рычагов: ослабьте гайку крепления на 10 мм и поверните рычаг на 2–3 градуса в нужную сторону. После регулировки затяните гайку с моментом 18–22 Н·м.
Включите дворники на прерывистом режиме и замерьте интервал между взмахами. Заводская настройка для Civic 6 – 3–5 секунд. Если пауза короче или длиннее, замените реле прерывателя (артикул 38910-S04-A01 для моделей до 1998 года, 38910-S0A-A01 – для более поздних). Перед заменой убедитесь, что проблема не в подрулевом переключателе: прозвоните контакты мультиметром (сопротивление должно быть 0 Ом в замкнутом состоянии).
После тестов оставьте дворники включёнными на 2–3 минуты в режиме низкой скорости. Температура моторчика не должна превышать 60°C – проверьте на ощупь через 5 минут после выключения. Перегрев указывает на заедание механизма или износ подшипников моторчика. В этом случае демонтируйте трапецию и проверьте свободный ход шарниров: люфт более 0,5 мм требует замены тяг или всего узла.
