Дроссельная заслонка на ВАЗ 2110 – ключевой элемент системы впуска, регулирующий количество воздуха, поступающего в двигатель. На моделях с инжекторным двигателем (2111, 2112) она установлена между воздушным фильтром и впускным коллектором и управляется электронным блоком управления (ЭБУ). Основные компоненты: корпус из алюминиевого сплава, заслонка диаметром 54 мм (для 8-клапанных моторов) или 56 мм (для 16-клапанных), датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ).
Принцип работы основан на изменении проходного сечения канала: при нажатии на педаль газа заслонка поворачивается, увеличивая подачу воздуха. ЭБУ корректирует количество впрыскиваемого топлива, поддерживая стехиометрическое соотношение 14,7:1. На холостом ходу РХХ обходит заслонку через байпасный канал, обеспечивая стабильные обороты (800–900 об/мин). Критические параметры: угол открытия заслонки (0–90°), напряжение на ДПДЗ (0,5–4,5 В), сопротивление обмоток РХХ (40–80 Ом).
Типичные неисправности: загрязнение каналов (снижение мощности, плавающие обороты), износ ДПДЗ (ошибка P0120), подклинивание заслонки (рывки при разгоне). Для диагностики используйте мультиметр (проверка ДПДЗ и РХХ) и сканер (чтение кодов ошибок). Очистку проводите только специализированными средствами (например, Liqui Moly Pro-Line), избегая механического воздействия на покрытие заслонки. При замене РХХ обязательно калибруйте его через диагностическое оборудование.
Ресурс дроссельного узла – 100–150 тыс. км, но при эксплуатации на некачественном топливе или в запыленных условиях срок сокращается. Регулярное обслуживание (каждые 30 тыс. км) включает очистку, проверку герметичности прокладок и адаптацию заслонки после демонтажа. Не используйте для очистки абразивные материалы – это приводит к нарушению заводской геометрии и ухудшению смесеобразования.
Из каких элементов состоит дроссельный узел на ВАЗ 2110
Дроссельный узел ВАЗ 2110 включает корпус из алюминиевого сплава с каналом диаметром 46 мм (для 8-клапанных двигателей) или 54 мм (для 16-клапанных), внутри которого установлена заслонка на оси с подшипниками скольжения. К корпусу крепится регулятор холостого хода (РХХ) с шаговым электродвигателем и клапаном, управляющим байпасным каналом сечением 1,5–2 мм. На оси заслонки закреплен датчик положения дроссельной заслонки (ДПДЗ) – потенциометр с сопротивлением 4,7 кОм, сигнал которого изменяется в диапазоне 0,3–4,8 В. В нижней части корпуса предусмотрен патрубок для подвода охлаждающей жидкости (температура до 95°C), предотвращающий обмерзание заслонки при отрицательных температурах.
В состав узла входят также уплотнительные элементы: резиновое кольцо круглого сечения (диаметр 40 мм, толщина 3 мм) между корпусом и впускным коллектором, прокладка под РХХ из паронита (толщина 0,8 мм) и сальник оси заслонки из фторкаучука. Для очистки воздуха на входе установлен сетчатый фильтр с ячейкой 0,5 мм, а на моделях с электронной педалью газа (Е-газ) добавляется блок управления приводом заслонки (БУПЗ) с бесконтактным датчиком Холла. При замене узла рекомендуется использовать оригинальные детали: корпус 2112-1148010 (16V) или 2110-1148010 (8V), РХХ 2112-1148300-02, ДПДЗ 2112-1148200. Перед установкой проверяйте люфт оси заслонки – допустимое значение не более 0,15 мм.
Как работает механизм открытия и закрытия заслонки
Механизм дроссельной заслонки ВАЗ 2110 управляется двумя основными способами: механическим (тросовым) приводом от педали газа и электронным сигналом от ЭБУ (в модификациях с электронным дросселем). В классической версии заслонка связана с педалью через стальной трос, который передает усилие на секторный рычаг, закрепленный на оси заслонки. При нажатии на педаль трос натягивается, поворачивая ось на угол до 90°, что открывает проходное сечение канала. Возврат в закрытое положение обеспечивает возвратная пружина, установленная на оси – её жесткость подобрана так, чтобы заслонка полностью перекрывала канал при отпущенной педали, но не создавала чрезмерного сопротивления при открытии.
В электронных системах (Е-газ) управление осуществляется шаговым электродвигателем, который через редуктор поворачивает ось заслонки по командам ЭБУ. Датчики положения заслонки (ДПДЗ) и педали газа (ДПДЗ-2) передают данные в блок управления, который корректирует угол открытия с учетом:
- нагрузки на двигатель (данные с ДМРВ или ДАД);
- температуры охлаждающей жидкости (ДТОЖ);
- оборотов коленвала (ДПКВ).
При загрязнении заслонки или износе редуктора шагового двигателя возможны провалы при разгоне – рекомендуется чистка каждые 30–40 тыс. км пробега и проверка люфта оси (не более 0,15 мм). Для механических систем критичен износ троса: при растяжении или заедании эффективный ход педали сокращается, что приводит к неполному открытию заслонки – замена троса требуется при удлинении более 5 мм от номинала.
Роль датчика положения дроссельной заслонки в системе впрыска
Датчик положения дроссельной заслонки (ДПДЗ) на ВАЗ 2110 – потенциометрический резистор, преобразующий угол открытия заслонки в аналоговый сигнал напряжением от 0,5 до 4,5 В. Его данные поступают в электронный блок управления (ЭБУ), который корректирует время впрыска топлива и угол опережения зажигания с точностью до 0,1 мс. При резком нажатии на педаль газа ДПДЗ фиксирует изменение положения заслонки за 10–20 мс, что позволяет ЭБУ мгновенно переключиться на режим обогащения смеси для предотвращения провалов в работе двигателя.
Неисправность ДПДЗ проявляется в виде скачков оборотов на холостом ходу, увеличении расхода топлива на 10–15% и появлении ошибок P0120–P0123 в памяти ЭБУ. Для диагностики используют мультиметр: при закрытой заслонке напряжение должно быть 0,5–0,7 В, при полностью открытой – 4,0–4,5 В. Если показания выходят за эти пределы или наблюдаются провалы при плавном открытии заслонки, датчик подлежит замене. Рекомендуется выбирать ДПДЗ с металлопленочным резистивным элементом, так как они служат в 2–3 раза дольше угольных аналогов.
Калибровка ДПДЗ после установки обязательна: снимите клемму с аккумулятора на 10 секунд, затем запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Это позволяет ЭБУ адаптироваться к новому датчику и восстановить корректную топливную карту. При замене заслонки или чистке дроссельного узла проверяйте соосность оси заслонки и датчика – смещение даже на 0,5 мм приводит к нестабильной работе двигателя на переходных режимах.
В системах впрыска ВАЗ 2110 с контроллерами Январь 5.1 или Bosch M1.5.4 ДПДЗ критически важен для работы алгоритма «принудительного холостого хода». При закрытой заслонке и оборотах выше 1800 об/мин ЭБУ полностью отключает подачу топлива, снижая расход на 5–7%. Если датчик передает неверные данные, этот режим не активируется, что увеличивает потребление бензина на трассе до 1,5 л/100 км.
Почему засоряется дроссельная заслонка и как это влияет на работу двигателя
Дроссельная заслонка ВАЗ 2110 засоряется из-за накопления масляных паров, сажи и продуктов сгорания топлива, проникающих через систему вентиляции картера. Вентиляция картера двигателя отводит газы, содержащие микрочастицы масла и несгоревшего топлива, которые оседают на стенках дроссельного узла. При пробеге свыше 30–50 тыс. км слой отложений достигает критической толщины, нарушая геометрию воздушного канала. Особенно интенсивно засорение происходит при использовании некачественного масла или топлива с высоким содержанием серы.
Еще один источник загрязнений – пыль и мелкие частицы, проникающие через воздушный фильтр. Даже при исправном фильтре его эффективность не превышает 98–99%, оставляя возможность для проникновения абразивных частиц размером до 5–10 микрон. Эти частицы смешиваются с масляными отложениями, образуя плотный нагар, который сужает проходное сечение заслонки. В результате нарушается расчетное соотношение воздух-топливо, что приводит к нестабильной работе двигателя на холостом ходу.
Засорение дроссельной заслонки вызывает ряд характерных симптомов: плавающие обороты (от 500 до 1500 об/мин), провалы при разгоне, увеличенный расход топлива до 10–15% и затрудненный запуск двигателя. Это происходит из-за некорректного сигнала датчика положения дроссельной заслонки (ДПДЗ), который воспринимает нагар как механическое препятствие. ЭБУ получает искаженные данные и не может точно регулировать подачу топлива, что приводит к переобогащению или обеднению смеси.
При сильном загрязнении заслонка может подклинивать в приоткрытом положении, что вызывает повышенные обороты холостого хода (до 2000 об/мин) и невозможность их снижения. В таких случаях двигатель работает с перегрузкой, увеличивается износ поршневой группы и катализатора. Для предотвращения проблем рекомендуется очищать дроссельный узел каждые 20–30 тыс. км пробега с использованием специальных очистителей (например, Liqui Moly или Hi-Gear), избегая агрессивных растворителей, которые могут повредить резиновые уплотнения.
После очистки необходимо выполнить адаптацию дроссельной заслонки с помощью диагностического сканера или вручную: отключить аккумулятор на 10–15 минут, затем запустить двигатель и дать ему поработать на холостом ходу 5–10 минут. Это позволит ЭБУ заново определить крайние положения заслонки и восстановить корректную работу системы. Игнорирование засорения приводит к ускоренному износу ДПДЗ и датчика массового расхода воздуха (ДМРВ), ремонт которых обойдется дороже профилактической очистки.

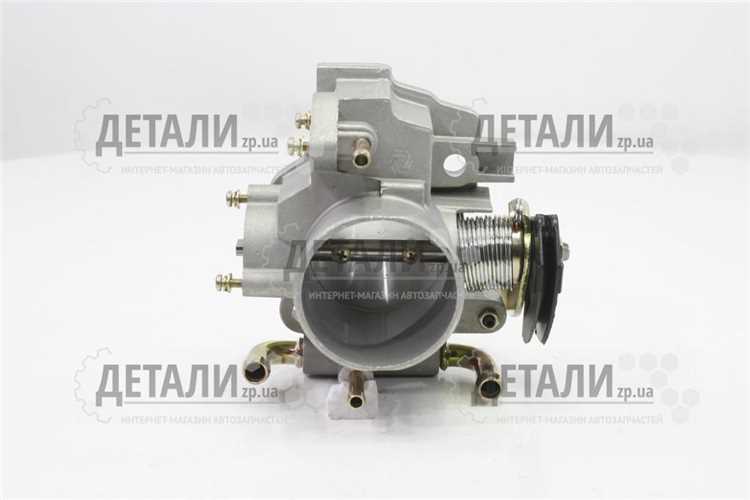

Как правильно снять и установить дроссельный узел на ВАЗ 2110
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Снимите декоративную накладку двигателя, если она установлена, открутив два болта ключом на 10. Отсоедините воздуховод от корпуса дроссельной заслонки, ослабив хомут крестовой отвёрткой. На моделях с адсорбером отключите шланг продувки, сжав фиксаторы и потянув его на себя.
Отсоедините электрический разъём датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода (РХХ), нажав на фиксатор и потянув колодку в сторону. Открутите две гайки крепления дроссельного узла ключом на 13 – одна расположена сверху, вторая снизу. Аккуратно снимите узел, не допуская попадания грязи во впускной коллектор. Если прокладка прикипела, подденьте её плоской отвёрткой, но не повредите поверхность коллектора.
- Перед установкой очистите посадочное место на коллекторе от остатков старой прокладки и масляных отложений. Используйте безворсовую ветошь и очиститель карбюратора.
- Проверьте состояние новой прокладки – она должна быть целой, без трещин и деформаций. Артикул оригинальной прокладки: 2112-1148015.
- Нанесите тонкий слой герметика на обе стороны прокладки, если работаете в условиях повышенной вибрации или перепадов температур.
Установите дроссельный узел на место, совместив отверстия под крепёж. Затяните гайки моментом 15–20 Н·м в два этапа: сначала предварительно, затем окончательно по диагонали. Подключите разъёмы ДПДЗ и РХХ, убедившись в щелчке фиксатора. Подсоедините воздуховод и шланг продувки адсорбера, затянув хомуты до упора.
После установки выполните адаптацию дроссельной заслонки. Для этого включите зажигание на 30 секунд, не запуская двигатель, затем выключите на 15 секунд. Повторите процедуру 2–3 раза. Запустите двигатель и дайте ему поработать на холостом ходу 5 минут. Проверьте отсутствие подсосов воздуха и утечек охлаждающей жидкости, если дроссельный узел подогреваемый.
Какие признаки указывают на неисправность дроссельной заслонки
Первым и наиболее очевидным симптомом проблем с дроссельной заслонкой на ВАЗ 2110 становится нестабильная работа двигателя на холостом ходу. Обороты начинают «плавать» в диапазоне 500–1500 об/мин, особенно заметно после прогрева или при включении дополнительных потребителей энергии (фары, кондиционер). Причиной часто служит загрязнение заслонки или датчика положения дроссельной заслонки (ДПДЗ), из-за чего ЭБУ получает некорректные данные и не может поддерживать оптимальные обороты. В запущенных случаях двигатель может глохнуть при переходе на нейтральную передачу или при резком сбросе газа.
Другие характерные признаки включают:
- Провалы при разгоне – автомобиль «тупит» при нажатии на педаль газа, особенно на низких передачах (1–3), из-за нарушения синхронизации между положением заслонки и подачей топлива.
- Увеличенный расход топлива – до 15–20% от нормы, так как ЭБУ компенсирует неверные показания ДПДЗ обогащением смеси.
- Появление ошибок в памяти ЭБУ: P0120–P0124 (неисправность ДПДЗ), P0505–P0507 (проблемы с холостым ходом), P2135 (рассогласование сигналов датчиков положения заслонки).
- Стук или скрежет при работе заслонки – указывает на механический износ оси или подшипников, требующий замены узла.
При появлении хотя бы двух из перечисленных симптомов рекомендуется провести диагностику. Начните с визуального осмотра заслонки на предмет масляных отложений, нагара или механических повреждений. Проверьте сопротивление ДПДЗ мультиметром: в закрытом положении оно должно составлять 0,5–1,5 кОм, в открытом – 2,5–4,5 кОм. Если значения выходят за пределы, замените датчик. Для очистки заслонки используйте только специализированные средства (например, Liqui Moly Pro-Line или ABRO), избегая абразивных материалов – они повреждают антифрикционное покрытие. После чистки обязательно выполните адаптацию заслонки через диагностический сканер или с помощью процедуры: включите зажигание на 30 секунд, затем выключите на 15 секунд и заведите двигатель.
