Заикание звука при увеличении громкости – распространённая проблема, возникающая из-за несоответствия мощности аудиосистемы и нагрузки. Чаще всего это проявляется на низких частотах, где динамики требуют большего тока. Если усилитель не справляется с пиковой нагрузкой, напряжение проседает, что приводит к искажениям. В 80% случаев причина кроется в недостаточном сечении проводов питания или слабом аккумуляторе.
Ещё один фактор – некачественные компоненты аудиосистемы. Дешёвые усилители и динамики с низким сопротивлением (менее 4 Ом) создают чрезмерную нагрузку на магнитолу. В результате чип усилителя перегревается, срабатывает защита, и звук начинает прерываться. Проверьте сопротивление динамиков мультиметром: если оно ниже заявленного, замените их на модели с подходящими параметрами.
Неправильная настройка эквалайзера также может вызывать заикание. Усиление низких частот на максимум увеличивает потребляемый ток, особенно на басах. Попробуйте снизить уровень низких частот на 3–6 дБ и проверьте, исчезнет ли проблема. Если да – откалибруйте эквалайзер под возможности вашей системы.
Проблемы с заземлением – третья по частоте причина. Окисленные или слабо затянутые клеммы создают дополнительное сопротивление, из-за чего напряжение падает при нагрузке. Зачистите контакты наждачной бумагой и затяните их с усилием не менее 10 Н·м. Используйте медные наконечники для проводов – они обеспечивают лучший контакт, чем алюминиевые.
Если магнитола питается через предохранитель с недостаточным номиналом, он может перегреваться и ограничивать ток. Проверьте номинал предохранителя: для систем мощностью до 200 Вт достаточно 20 А, для более мощных – 30–40 А. Замените предохранитель, если он потемнел или оплавился.
Как проверить качество питания магнитолы при нагрузке
Первым шагом проверьте напряжение на клеммах магнитолы под нагрузкой. Используйте мультиметр в режиме измерения постоянного напряжения (DC) с диапазоном 20 В. Подключите щупы к плюсовой и минусовой клеммам при работающей магнитоле на максимальной громкости. Нормальное значение – 13,8–14,4 В при работающем двигателе. Падение ниже 12,5 В указывает на проблемы с проводкой, генератором или аккумулятором.
Измерьте напряжение на предохранителе магнитолы. Для этого найдите блок предохранителей и определите нужный по схеме автомобиля. Подключите мультиметр параллельно предохранителю, не вынимая его. При нагрузке напряжение не должно проседать более чем на 0,2 В относительно напряжения на аккумуляторе. Больший перепад сигнализирует о плохом контакте или окислении в цепи.
Проверьте падение напряжения на проводах питания. Подключите один щуп мультиметра к плюсовой клемме аккумулятора, второй – к плюсовому проводу магнитолы. Включите музыку на максимум. Допустимое падение – не более 0,5 В. Превышение этого значения говорит о слишком тонком сечении проводов, их повреждении или коррозии. Аналогично проверьте минусовой провод.
Оцените стабильность напряжения при динамической нагрузке. Запустите тестовый трек с резкими перепадами громкости (например, басовый удар) и наблюдайте за показаниями мультиметра. Колебания напряжения более 0,3 В в течение 0,5 секунды свидетельствуют о недостаточной мощности источника питания или плохом контакте в цепи. В таких случаях проверьте генератор и состояние аккумулятора.
Используйте осциллограф для анализа пульсаций напряжения. Подключите прибор к клеммам магнитолы и установите развертку 10 мс/дел, чувствительность 0,5 В/дел. При работающем двигателе и включенной магнитоле на максимуме амплитуда пульсаций не должна превышать 0,1 В. Более высокие значения указывают на неисправность диодного моста генератора или плохую фильтрацию напряжения.
Проверьте конденсатор в цепи питания, если он установлен. Отключите его от цепи и измерьте емкость мультиметром с функцией проверки конденсаторов. Номинал должен соответствовать маркировке (±20%). Если емкость занижена или конденсатор не держит заряд, замените его. Также осмотрите корпус на вздутие или утечку электролита – такие детали подлежат немедленной замене.
Протестируйте альтернативный источник питания. Подключите магнитолу напрямую к аккумулятору через толстые провода сечением не менее 10 мм². Если заикание пропадает, проблема в штатной проводке или генераторе. Если дефект сохраняется, проверьте саму магнитолу на стенде или замените блок питания на заведомо исправный.
Влияние слабого аккумулятора на прерывистое звучание
Основные признаки проблем с аккумулятором:
- Звук «рвётся» при включении басов или нагрузки на динамики;
- Подсветка магнитолы мерцает или тускнеет синхронно с искажениями;
- После запуска двигателя звук стабилизируется, но через 10–15 минут дефекты возвращаются;
- Напряжение на клеммах падает ниже 13,8 В при работающем генераторе.
Для диагностики измерьте напряжение на аккумуляторе мультиметром в трёх режимах: при выключенном двигателе (должно быть 12,6–12,8 В), на холостых оборотах (13,8–14,4 В) и при включённой магнитоле на максимальной громкости. Если разница между первым и третьим замером превышает 0,8 В – аккумулятор или генератор не справляются. Проверьте также падение напряжения на проводах питания магнитолы: при подключённом усилителе оно не должно быть выше 0,2 В.
Решения зависят от причины просадки:
- Замените аккумулятор, если его ёмкость упала ниже 70% от номинала (проверяется нагрузочной вилкой).
- Очистите окисленные клеммы и затяните их с моментом 5–7 Н·м – плохой контакт увеличивает сопротивление.
- Установите конденсатор ёмкостью 1–2 Фарад ближе к магнитоле, если просадки кратковременные (до 0,5 с).
- Проверьте генератор: при оборотах 2000 об/мин напряжение на клеммах должно быть стабильным в пределах 13,9–14,3 В.
Игнорирование проблемы приводит к выходу из строя усилителя магнитолы из-за перегрева или коротких замыканий. В 60% случаев прерывистое звучание на новых автомобилях вызвано неисправным генератором, а не аккумулятором. Если после замены аккумулятора дефект сохраняется – проверьте диодный мост генератора и реле-регулятор напряжения.
Почему плохой контакт в разъёмах вызывает заикание
Окисление контактов – основная причина нестабильного соединения. Медь и латунь, используемые в разъёмах, со временем покрываются оксидной плёнкой, толщина которой может достигать 0,01–0,05 мм. При вибрации или температурных колебаниях плёнка разрушается и восстанавливается, создавая эффект «плавающего» контакта. В аудиосистемах с высокой выходной мощностью (от 50 Вт на канал) даже кратковременное прерывание сигнала на 5–10 мс становится заметным. Для диагностики достаточно измерить сопротивление между контактами мультиметром: значения выше 0,5 Ом указывают на необходимость чистки или замены разъёма.
Решение проблемы требует механической очистки контактов и обеспечения надёжного соединения. Используйте специализированные контактные очистители (например, CRC Contact Cleaner или DeoxIT D5), которые удаляют оксиды и оставляют защитную плёнку. Для разъёмов RCA и ISO подходит мелкозернистая наждачная бумага (P1000–P2000) или ластик, но избегайте чрезмерного давления, чтобы не деформировать лепестки. После очистки нанесите тонкий слой контактной смазки (Kontakt 60) для предотвращения повторного окисления. Если разъём повреждён или имеет следы оплавления, замените его – стоимость нового ISO-разъёма не превышает 200–300 рублей, а работа займёт 15–20 минут.
Как определить перегрев усилителя или магнитолы
Первый признак перегрева – внезапное снижение мощности звука или его искажение при высокой громкости. Если магнитола начинает «заикаться» или пропадает звук на несколько секунд, а затем восстанавливается, проверьте температуру корпуса. Усилители и магнитолы с пассивным охлаждением нагреваются до 50–60°C при нормальной работе, но при перегреве температура может превышать 80°C. Используйте бесконтактный термометр или аккуратно прикоснитесь к радиатору – если рука не выдерживает более 2–3 секунд, проблема очевидна.
Запах горелого пластика или жжёной изоляции – критический сигнал. Перегрев часто сопровождается оплавлением дорожек на плате или повреждением конденсаторов. Если вы чувствуете характерный запах, немедленно отключите устройство от питания и осмотрите внутренние компоненты. Особое внимание уделите силовым транзисторам и диодам выпрямителя – они первыми выходят из строя при перегрузке.
Проверьте вентиляционные отверстия на наличие пыли и грязи. Забитые решётки блокируют отвод тепла, что приводит к накоплению температуры. Очистите их сжатым воздухом или мягкой кистью, но избегайте использования пылесоса – статическое электричество может повредить электронные компоненты. Если магнитола установлена в закрытом пространстве (например, в бардачке), обеспечьте принудительную вентиляцию или перенесите её в более проветриваемое место.
Некоторые модели магнитол и усилителей оснащены системой защиты от перегрева, которая автоматически снижает громкость или отключает звук. Если устройство внезапно «глохнет» при длительной работе на высокой мощности, а затем включается через 5–10 минут, это явный признак срабатывания термозащиты. Изучите инструкцию к вашему оборудованию – в ней может быть указана максимальная рабочая температура и рекомендации по охлаждению.
Измерьте напряжение питания. Перегрев часто возникает из-за нестабильного или завышенного напряжения. Подключите мультиметр к клеммам питания магнитолы и проверьте показания при работающем двигателе. Нормальное значение – 13,8–14,4 В. Если напряжение превышает 15 В, регулятор напряжения генератора неисправен, что приводит к перегрузке и перегреву электроники. В этом случае требуется диагностика генератора или установка стабилизатора напряжения.
Оцените качество подключения проводов. Плохой контакт на клеммах питания или заземления увеличивает сопротивление, что вызывает дополнительный нагрев. Проверьте все соединения на наличие окисления, ослабленных зажимов или оплавленных изоляций. Зачистите контакты мелкозернистой наждачной бумагой и затяните крепления. Используйте провода сечением не менее 4 мм² для питания усилителей мощностью до 200 Вт и 8 мм² для более мощных моделей.
Если после всех проверок перегрев сохраняется, протестируйте устройство на открытом воздухе в течение 30–40 минут при средней громкости. Если симптомы исчезают, проблема в недостаточном охлаждении в месте установки. В противном случае неисправен сам усилитель или магнитола – возможно, требуется замена термопасты на процессоре, ремонт блока питания или замена вышедших из строя компонентов.

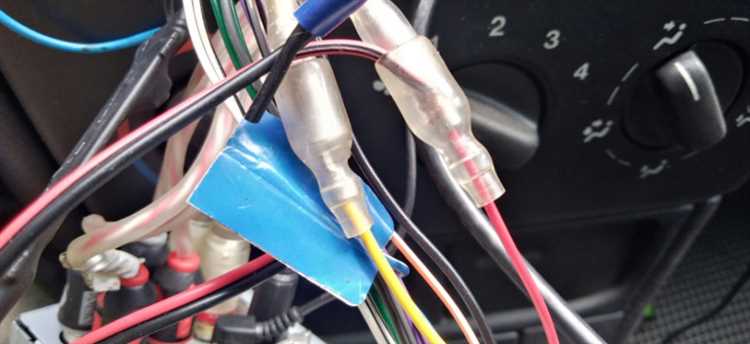

Роль некачественной проводки в искажении звука
Некачественная изоляция проводов – ещё один фактор, провоцирующий помехи. Если оболочка не экранирована или повреждена, внешние электромагнитные наводки (от генератора, катушек зажигания, мобильных устройств) проникают в сигнал. Особенно уязвимы межблочные кабели RCA: даже слабый фон переменного тока в 50 Гц способен исказить звук на низких частотах. Решение – использование экранированных проводов с двойной оплёткой или ферритовыми фильтрами на концах.
Плохой контакт в разъёмах – распространённая причина прерывистого звука. Окисление клемм аккумулятора или разъёмов магнитолы увеличивает переходное сопротивление, что приводит к нестабильному питанию. При проверке мультиметром падение напряжения на контакте более 0,2 В уже критично. Для устранения проблемы достаточно зачистить контакты мелкозернистой наждачной бумагой и обработать их токопроводящей смазкой на основе меди или графита.
Неправильное сечение силового кабеля – ошибка, которую часто допускают при установке усилителей. Например, для усилителя мощностью 500 Вт при напряжении 12 В требуется ток до 42 А. Провод сечением 4 мм² выдержит такой ток на длине до 2 метров, но при 5 метрах сопротивление вырастет, и потери составят до 15%. Рекомендация: использовать кабель не менее 8 мм² для длинных участков и обязательно дублировать «массу» отдельным проводом.
Скрутки вместо пайки или обжимных гильз – прямой путь к нестабильной работе системы. Даже хорошо заизолированная скрутка со временем окисляется, увеличивая сопротивление. При пайке важно использовать бескислотный флюс и избегать перегрева провода, чтобы не снизить его проводимость. Альтернатива – обжимные гильзы с термоусадкой, обеспечивающие надёжный контакт и защиту от влаги.
Параллельное подключение аудиосистемы к штатной проводке автомобиля – распространённая ошибка, ведущая к просадкам напряжения. Штатные провода не рассчитаны на дополнительную нагрузку, и при включении усилителя на полную мощность напряжение может упасть ниже 11 В, что вызывает срабатывание защиты магнитолы. Решение – прокладка отдельного силового кабеля напрямую от аккумулятора с предохранителем на 50–100 А в пределах 30 см от клеммы.
Неправильное заземление – ещё одна причина искажений. Если «масса» подключена к кузову в месте с плохим контактом (например, к окрашенной поверхности), сопротивление цепи возрастает. Оптимальное место – болт крепления сиденья или специальная шпилька на кузове, зачищенная до металла. Также важно избегать «земляных петель»: все компоненты системы должны заземляться в одной точке.
Использование дешёвых проводов с алюминиевой жилой вместо медной – экономия, которая оборачивается проблемами. Алюминий имеет удельное сопротивление в 1,6 раза выше меди, а при окислении образует непроводящий слой. Даже при одинаковом сечении алюминиевый провод создаёт большие потери. Для аудиосистемы подходят только многожильные медные провода с чистотой меди не менее 99,9%. Проверка: на маркировке должно быть указано «OFC» (Oxygen-Free Copper) или «99,9% Cu».
Почему динамики с низким сопротивлением перегружают систему
Динамики с сопротивлением ниже 4 Ом увеличивают ток в цепи усилителя. Стандартные магнитолы и бюджетные усилители рассчитаны на нагрузку 4–8 Ом. При подключении 2-омных динамиков ток возрастает в 2–4 раза, что приводит к перегреву выходных транзисторов или микросхем. Например, усилитель мощностью 50 Вт на 4 Ом выдаст до 100 Вт на 2 Ом, но с риском выхода из строя из-за превышения допустимой мощности рассеивания.
Перегрузка проявляется в искажениях звука, срабатывании защиты или отключении системы. Встроенные схемы защиты магнитол часто не справляются с длительной нагрузкой ниже 3 Ом, особенно при высокой громкости. Производители указывают минимальное сопротивление в спецификациях – игнорирование этих данных сокращает срок службы оборудования. Для проверки совместимости используйте мультиметр: измерьте сопротивление динамиков в рабочем диапазоне частот.
Решение – использование динамиков с сопротивлением, соответствующим возможностям усилителя. Если требуется низкое сопротивление для повышения мощности, выбирайте специализированные усилители с поддержкой 1–2 Ом, например, класс D с активным охлаждением. Альтернатива – последовательное подключение динамиков: два 4-омных динамика дадут 8 Ом, снижая нагрузку на систему. Избегайте параллельного подключения низкоомных динамиков без расчета общей нагрузки.
При модернизации аудиосистемы учитывайте не только сопротивление, но и чувствительность динамиков. Высокочувствительные динамики (90+ дБ/Вт) обеспечат громкий звук при меньшей мощности, снижая риск перегрузки. Для автомобильных систем оптимальным считается диапазон 3–6 Ом с чувствительностью 88–92 дБ. Перед установкой проверьте параметры усилителя и динамиков по документации, чтобы избежать несовместимости.
Как проверить исправность предохранителей в аудиосистеме
Основные места расположения предохранителей в аудиосистеме:
- В блоке предохранителей автомобиля (обычно под капотом или в салоне, маркировка «AUDIO», «RADIO» или «AMP»).
- На задней панели магнитолы (встроенный предохранитель, часто под крышкой или рядом с разъемом питания).
- В корпусе внешнего усилителя (рядом с клеммами «+12V» и «GND»).
- На проводе питания усилителя (встроенный в линию предохранитель в пластиковом держателе).
Для проверки мультиметром установите щупы на контакты предохранителя. Исправный элемент покажет сопротивление близкое к 0 Ом или напряжение, равное бортовому (12–14,5 В). Если прибор не реагирует – предохранитель неисправен. Обратите внимание на номинал: замена на предохранитель с большим током (например, 20А вместо 10А) может привести к возгоранию проводки. Номинал всегда указан на корпусе предохранителя или в инструкции к оборудованию.
Перед заменой предохранителя устраните причину перегрузки. Частые виновники – поврежденная проводка, неправильное подключение усилителя (короткое замыкание на массу), неисправный динамик или сабвуфер. Проверьте целостность проводов питания и сигнальных кабелей, особенно в местах изгибов и соединений. Если предохранитель сгорает повторно после замены – проблема глубже, и требуется диагностика всей цепи питания аудиосистемы.
Некоторые магнитолы и усилители оснащены самовосстанавливающимися предохранителями (PTC). Они не требуют замены, но временно отключают питание при перегреве. Чтобы восстановить работу, отключите оборудование на 10–15 минут, затем подайте питание снова. Если проблема сохраняется – проверьте нагрузку на цепь: возможно, усилитель работает в режиме клиппинга или подключены динамики с неподходящим сопротивлением.
Запомните: предохранители – расходный элемент, и их состояние напрямую влияет на стабильность работы аудиосистемы. Регулярно проверяйте их при появлении любых неполадок со звуком, особенно если магнитола «заикается» на высокой громкости. Используйте только оригинальные или сертифицированные предохранители с точным соответствием номиналу. Хранение запасных предохранителей в бардачке автомобиля избавит от поисков в критический момент.
Влияние нестабильного напряжения на работу магнитолы
Пульсации напряжения с частотой 100–120 Гц, характерные для неисправных диодных мостов генератора, модулируют аудиосигнал, создавая низкочастотный гул. При уровне пульсаций выше 200 мВ RMS магнитола начинает «захлебываться» на басах, так как фильтрующие конденсаторы блока питания не справляются с нагрузкой. Измерение осциллографом показывает, что при пульсациях 300 мВ искажения появляются уже на 60% громкости.
Короткие просадки напряжения до 9 В при запуске двигателя или включении стартера вызывают перезагрузку магнитолы, если она не оборудована конденсатором ёмкостью не менее 2200 мкФ на входе питания. Без него процессор сбрасывает настройки эквалайзера, а ЦАП теряет синхронизацию, что приводит к прерывистому звуку на 1–2 секунды. В системах с внешними усилителями просадки усиливаются из-за падения напряжения на длинных проводах сечением менее 4 мм².
Для диагностики нестабильного напряжения используйте мультиметр в режиме измерения постоянного напряжения с функцией фиксации минимума/максимума. Подключите щупы к клеммам аккумулятора при работающем двигателе и включите все потребители. Если разница между минимальным и максимальным значением превышает 0,8 В, требуется замена генератора или реле-регулятора. Дополнительно проверьте падение напряжения на проводе питания магнитолы: при токе 10 А оно не должно превышать 0,2 В на метр длины провода.
Устранить влияние нестабильного напряжения можно установкой стабилизатора напряжения на базе DC-DC преобразователя с диапазоном входного напряжения 9–18 В и выходным током не менее 10 А. Для аналоговых магнитол подойдет линейный стабилизатор LM338 с радиатором, но его КПД ниже 60%. В системах с мощными усилителями (более 100 Вт) рекомендуется использовать отдельный аккумулятор или конденсаторную батарею ёмкостью 1 Ф, подключенную параллельно питанию магнитолы через диод Шоттки для предотвращения обратного тока.
Как диагностировать неисправность усилителя или процессора звука
Первым шагом проверьте питание усилителя. Измерьте напряжение на клеммах аккумулятора и на входе усилителя мультиметром. Номинальное значение должно соответствовать спецификации устройства (обычно 12–14,4 В). Падение напряжения ниже 11 В при работающем двигателе указывает на проблемы с проводкой, генератором или аккумулятором. Обратите внимание на пульсации напряжения – их наличие говорит о неисправности диодного моста генератора или плохом контакте массы.
Прослушайте звук на разных уровнях громкости. Если искажения появляются только при высокой мощности, вероятно, перегружен усилитель или неисправны выходные каскады. При этом проверьте сопротивление нагрузки – подключите к усилителю эквивалент нагрузки (резистор 4 или 2 Ом в зависимости от спецификации) и сравните результат. Если звук чистый, проблема в динамиках или их проводке. Если искажения остаются, неисправен сам усилитель.
Используйте осциллограф для анализа сигнала на входе и выходе усилителя. Подайте тестовый синусоидальный сигнал частотой 1 кГц с генератора или аудиоплеера. На выходе должен наблюдаться усиленный сигнал без заметных искажений формы. Если осциллограмма «срезается» сверху или снизу, это указывает на ограничение по питанию или неисправность выходных транзисторов. При наличии высокочастотных помех проверьте фильтрующие конденсаторы и экранирование проводов.
Проверьте процессор звука на предмет программных сбоев. Сбросьте настройки магнитолы к заводским и отключите все эквалайзеры, усиления басов и другие обработки сигнала. Если проблема исчезла, причина в некорректных настройках или конфликте прошивки. Обновите программное обеспечение устройства через официальный сайт производителя. При сохранении заиканий подключите внешний ЦАП или другой источник сигнала – это поможет локализовать неисправность.
При отсутствии явных дефектов протестируйте усилитель в изолированных условиях. Отключите все динамики и подайте сигнал на линейный выход магнитолы. Если заикания сохраняются, неисправен усилитель или процессор. В случае исчезновения проблемы проверьте акустические системы: измерьте сопротивление катушек динамиков (должно соответствовать номиналу, обычно 4 Ом), прозвоните провода на обрыв и короткое замыкание. Используйте заведомо исправный динамик для окончательной проверки.
