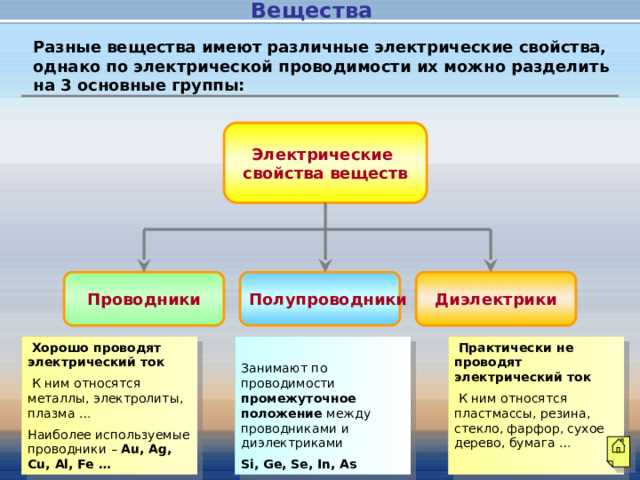

Вещества которые проводят электрический ток называются

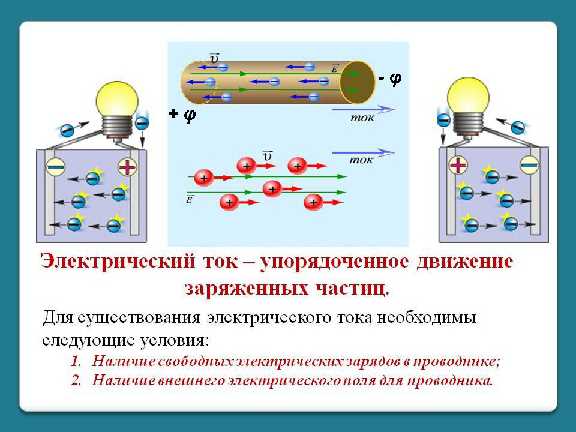

Проводниками электричества называют материалы, способные пропускать электрический ток с минимальным сопротивлением. Ключевой характеристикой таких веществ является наличие свободных носителей заряда – электронов или ионов, которые могут перемещаться под действием электрического поля. Удельное сопротивление проводников обычно не превышает 10^-6 Ом·м, что позволяет эффективно передавать энергию на большие расстояния.

Наиболее распространённые проводники – металлы, такие как медь, алюминий и серебро. Медь, например, имеет удельное сопротивление 1,68·10^-8 Ом·м при 20°C, что делает её стандартом для электропроводки. Алюминий, хоть и уступает меди по проводимости (2,65·10^-8 Ом·м), используется в высоковольтных линиях из-за меньшей плотности и стоимости. Серебро обладает лучшей проводимостью (1,59·10^-8 Ом·м), но его применение ограничено из-за высокой цены.

Помимо металлов, проводниками могут быть электролиты – растворы солей, кислот или щелочей, где ток переносят ионы. Например, раствор хлорида натрия (NaCl) в воде проводит электричество благодаря диссоциации на ионы Na⁺ и Cl^—. Графит, несмотря на неметаллическую природу, также является проводником за счёт делокализованных электронов в своей кристаллической решётке. Его удельное сопротивление составляет ~10^-5 Ом·м, что позволяет использовать его в электродах и контактных материалах.

При выборе проводника учитывают не только электрические свойства, но и механическую прочность, коррозионную стойкость и температурные условия эксплуатации. Например, в криогенной технике применяют сверхпроводники, сопротивление которых падает до нуля при температурах ниже критической (например, ниобий-титан при 9,2 К). В бытовых условиях оптимальным решением остаётся медь или алюминий с соответствующей изоляцией для предотвращения коротких замыканий.

Какие металлы лучше всего проводят электрический ток

Электропроводность металлов определяется подвижностью свободных электронов в кристаллической решётке. Чем меньше сопротивление материала, тем эффективнее он передаёт ток. На практике используют не более десятка металлов с удельным сопротивлением ниже 10⁻⁸ Ом·м.

Серебро лидирует с удельным сопротивлением 1,59×10⁻⁸ Ом·м при 20°C. Его применяют в высокоточных контактах, СВЧ-устройствах и сверхпроводящих композитах. Однако стоимость и склонность к окислению ограничивают массовое использование. В бытовой электронике серебро встречается в виде тонких покрытий на медных проводниках для снижения переходного сопротивления.

Медь занимает второе место (1,68×10⁻⁸ Ом·м) и остаётся основным материалом для силовых кабелей, обмоток трансформаторов и печатных плат. Преимущества: низкая стоимость, высокая пластичность, устойчивость к коррозии. Для повышения прочности в электротехнике используют сплавы с добавками бериллия (до 2%) или хрома (до 0,5%), сохраняя 90% исходной проводимости.

Золото (2,44×10⁻⁸ Ом·м) не окисляется и не образует сульфидных плёнок, что критично для разъёмов с низким током (например, в аудиотехнике или медицинском оборудовании). Толщина покрытия в контактах обычно не превышает 0,5–3 мкм. В чистом виде золото слишком мягкое, поэтому его наносят на никелевую или медную подложку.

Алюминий (2,65×10⁻⁸ Ом·м) легче меди в 3 раза и дешевле, но уступает по проводимости на 60%. Применяется в ЛЭП и воздушных линиях, где вес критичен. Главный недостаток – образование оксидной плёнки, увеличивающей контактное сопротивление. Для решения проблемы используют биметаллические провода (алюминий + стальной сердечник) или специальные смазки на основе цинка.

Среди других металлов выделяют:

Вольфрам (5,6×10⁻⁸ Ом·м) – для нитей накаливания и электродов в условиях высоких температур (до 3000°C).
Никель (6,99×10⁻⁸ Ом·м) – в сплавах с медью (константан) для резисторов с низким температурным коэффициентом.
Железо (9,71×10⁻⁸ Ом·м) – в электротехнических сталях с добавками кремния (до 4%) для магнитопроводов.

Для экстремальных условий (криогенные температуры, сверхвысокие частоты) используют сплавы с рением или родием. Например, медно-рениевые контакты сохраняют проводимость при −200°C, а родий (4,51×10⁻⁸ Ом·м) применяют в космической электронике из-за устойчивости к радиации.

При выборе металла учитывают не только проводимость, но и механические свойства, стоимость, коррозионную стойкость. Например, в автомобильной проводке алюминий вытесняет медь из-за снижения веса, несмотря на необходимость увеличения сечения проводов на 50–60%. В микроэлектронике предпочитают медь или серебро, так как даже микронные оксидные плёнки на алюминии ухудшают характеристики чипов.

Для оценки эффективности проводника используют параметр «проводимость относительно меди» (IACS). Серебро имеет 106% IACS, золото – 70%, алюминий – 61%. Эти данные позволяют быстро сравнивать материалы при проектировании электрических цепей.

Почему медь и алюминий используют в электропроводке чаще других материалов

Медь и алюминий доминируют в электропроводке благодаря уникальному сочетанию физических свойств и экономической целесообразности. Удельное электрическое сопротивление меди составляет 0,0175 Ом·мм²/м при 20°C – одно из самых низких среди промышленных металлов, что обеспечивает минимальные потери энергии при передаче тока. Алюминий, хотя и уступает меди (0,028 Ом·мм²/м), компенсирует это меньшей плотностью (2,7 г/см³ против 8,96 г/см³ у меди), снижая весовую нагрузку на опоры ЛЭП и конструкции зданий. Для сравнения: при одинаковой проводимости алюминиевый провод весит в 2 раза меньше медного, что критично для воздушных линий электропередач.

Ключевые преимущества меди в проводке:

Высокая механическая прочность: предел прочности на разрыв – 220–250 МПа, что позволяет использовать провода меньшего сечения без риска обрыва.
Термостойкость: рабочая температура до 200°C (с изоляцией до 105°C), устойчивость к окислению при нагреве.
Долговечность: срок службы медных проводов в бытовых сетях превышает 50 лет при соблюдении норм эксплуатации.
Низкий коэффициент линейного расширения (16,5·10⁻⁶ 1/°C), минимизирующий деформации при температурных колебаниях.

Алюминий применяют там, где вес и стоимость критичны. Его цена на мировых рынках в 3–4 раза ниже меди (на 2023 год: ~2,5 тыс. $/т против ~8,5 тыс. $/т), а коррозионная стойкость в сухих помещениях сопоставима с медью. Однако алюминий требует специальных мер при монтаже: использование контактных паст для предотвращения окисления, увеличение сечения проводов на 25–30% для компенсации сопротивления, запрет на соединение с медью без переходных клемм (риск электрохимической коррозии). В бытовых сетях алюминий запрещен в ряде стран (например, в США для стационарной проводки с 1970-х) из-за склонности к ползучести и образованию микротрещин при циклических нагрузках.

Выбор между медью и алюминием зависит от конкретных условий. Для внутренней проводки жилых и промышленных зданий рекомендуется медь (ГОСТ 31996-2012) из-за надежности и простоты монтажа. Алюминий оправдан в магистральных ЛЭП (сечение от 16 мм²), временных сетях и там, где вес критичен (например, в авиации). При проектировании учитывают: для меди допустимая плотность тока – 6–10 А/мм², для алюминия – 4–6 А/мм². Превышение этих значений ведет к перегреву и ускоренному старению изоляции.

Какие жидкости могут служить проводниками и где это применяется

К проводящим жидкостям относятся растворы электролитов, расплавы солей и некоторые чистые жидкости с высокой концентрацией свободных зарядов. Водные растворы кислот (H₂SO₄, HCl), щелочей (NaOH, KOH) и солей (NaCl, CuSO₄) проводят ток за счёт диссоциации на ионы – катионы и анионы. Расплавы металлов (ртуть при комнатной температуре, натрий при 98°C) и солей (NaCl при 801°C) также обладают проводимостью из-за подвижных ионов или электронов. Дистиллированная вода ток не проводит, но даже малые примеси (0,05% NaCl) увеличивают её проводимость в 10⁶ раз. В технике используют жидкие металлы для охлаждения ядерных реакторов (натрий-калиевый сплав) и в высокотемпературных термометрах (галлий).

Электролиты применяют в гальванических ваннах для нанесения покрытий (хромирование, никелирование), где раствор CuSO₄ или NiCl₂ обеспечивает перенос металла на деталь. В аккумуляторах (свинцово-кислотных, литий-ионных) жидкие или гелевые электролиты (H₂SO₄, LiPF₆ в органическом растворителе) создают ионный обмен между электродами. В медицине физиологический раствор (0,9% NaCl) используют для электрофореза при лечении воспалений. В промышленности расплавы солей (например, криолит Na₃AlF₆) служат средой для электролитического получения алюминия. Для точных измерений применяют ртутные контакты в реле и переключателях, где требуется стабильная проводимость при минимальном сопротивлении.

Как графит и углеродные материалы проводят электричество в технике

Графит проводит электричество благодаря своей слоистой структуре: атомы углерода в гексагональных плоскостях связаны ковалентными связями, а между слоями действуют слабые ван-дер-ваальсовы силы. Внутри слоев свободные π-электроны образуют делокализованную систему, обеспечивающую проводимость до 10⁴–10⁵ См/м при комнатной температуре. В технике это свойство используют в щетках электродвигателей, где графитовые контакты выдерживают плотность тока до 20 А/см² при низком износе. Для повышения стабильности в состав добавляют медь или серебро, снижая удельное сопротивление до 10^-6 Ом·м.

Углеродные нанотрубки (УНТ) и графен демонстрируют баллистическую проводимость: электроны движутся без рассеяния на расстояния до нескольких микрометров. Однослойные УНТ с металлической проводимостью достигают плотности тока 10⁹ А/см² – на три порядка выше, чем у меди. В гибкой электронике их применяют для прозрачных электродов в сенсорных экранах, где требуется сочетание проводимости (до 10⁶ См/м) и оптической прозрачности (>90% в видимом спектре). Для стабилизации свойств нанотрубки легируют азотом или бором, смещая уровень Ферми.

Композиты на основе углеродных волокон (УВ) используют в авиации и электротранспорте для облегченных токопроводящих конструкций. УВ с модулем упругости 200–700 ГПа и удельной прочностью 2–4 ГПа/г·см³ обеспечивают проводимость 10³–10⁴ См/м при массовой доле углерода 60–70%. В аккумуляторах литий-ионного типа углеродные аноды из графитизированного кокса вмещают до 372 мА·ч/г лития, сохраняя стабильность после 1000 циклов заряда-разряда. Для повышения емкости до 1000 мА·ч/г применяют кремний-углеродные композиты, где углеродная матрица компенсирует объемное расширение кремния.

В высокотемпературных приложениях графитовые нагреватели работают при 2000–3000°C в вакууме или инертной среде, выдерживая тепловые нагрузки до 30 Вт/см². Для защиты от окисления поверхность покрывают карбидом кремния или пиролитическим углеродом, увеличивая срок службы в 5–10 раз. В электролизерах графитовые аноды с покрытием из оксидов рутения и иридия снижают перенапряжение выделения хлора на 0,2–0,3 В, повышая энергоэффективность на 15–20%. При выборе материала учитывают: для импульсных нагрузок – УНТ, для статических – графит с добавками металлов, для экстремальных температур – пирографит с анизотропной проводимостью.

Какие газы становятся проводниками при высоком напряжении

При напряжении свыше 10 кВ большинство газов теряют диэлектрические свойства из-за ионизации. Ключевую роль играет пробой – процесс, при котором свободные электроны ускоряются электрическим полем до энергий, достаточных для ударной ионизации молекул. Воздух, например, начинает проводить ток при напряжённости поля около 3 МВ/м, образуя плазменный канал с температурой до 30 000 К. Этот эффект лежит в основе работы искровых разрядников и молниеотводов.

Инертные газы – аргон, неон, ксенон – становятся проводниками при более низких напряжениях, чем воздух, благодаря меньшей энергии ионизации. Аргон ионизируется при 15,76 эВ, что на 4 эВ ниже, чем у азота. В газоразрядных лампах и плазменных панелях их используют именно из-за стабильности разряда при напряжении от 100 В до нескольких киловольт. Добавление паров ртути (0,1–1%) снижает порог зажигания до 50–80 В.

Водород и гелий демонстрируют аномальное поведение: при давлении ниже 10 Па и напряжении свыше 5 кВ они образуют тлеющий разряд с плотностью тока до 10 мА/см². Гелий, несмотря на высокую энергию ионизации (24,59 эВ), проводит ток за счёт метастабильных состояний атомов, которые передают энергию другим частицам. Это свойство применяют в гелиевых неоновых лазерах, где разряд поддерживается при 1–2 кВ.

Пары металлов – ртути, натрия, цезия – ионизируются при напряжении от 10 В, если их концентрация превышает 10¹⁴ частиц/см³. В натриевых лампах высокого давления разряд возникает при 200–400 В, а температура плазмы достигает 4000 К. Цезий, имеющий наименьшую энергию ионизации (3,89 эВ), используется в термоэмиссионных преобразователях, где проводимость возникает уже при 0,5 В за счёт термической ионизации.

Смеси газов часто превосходят чистые компоненты по проводимости. Например, пенинговская смесь (99% неона + 1% аргона) зажигается при напряжении на 30% ниже, чем чистый неон, из-за эффекта Пеннинга: метастабильные атомы неона ионизируют аргон. В промышленных газоразрядных приборах такие смеси позволяют снизить рабочее напряжение до 80–150 В при сохранении яркости разряда.

Для стабилизации разряда в газах при высоком напряжении критически важно контролировать давление и состав среды. При давлении ниже 1 Па проводимость падает из-за недостатка частиц для ионизации, а выше 10⁵ Па – из-за частых столкновений, гасящих разряд. Оптимальный диапазон для большинства газов – 10²–10⁴ Па. Добавление электроотрицательных газов (SF₆, фреоны) повышает напряжение пробоя, что используют в высоковольтных выключателях для гашения дуги.

Почему дистиллированная вода не проводит ток, а водопроводная – да

Водопроводная вода содержит ионы металлов (Ca²⁺, Mg²⁺, Na⁺), анионы (Cl⁻, SO₄²⁻, HCO₃⁻) и растворённые газы, образующие электролиты. Концентрация ионов в ней варьируется от 50 до 500 мг/л, что обеспечивает проводимость на уровне 0,005–0,05 См/м. Например, хлорид натрия (NaCl) при концентрации 0,1 г/л увеличивает проводимость воды до 0,2 См/м – в 200 раз выше, чем у дистиллята.

Ключевой фактор – подвижность ионов. В водопроводной воде гидратированные ионы (например, Ca(H₂O)₆²⁺) перемещаются под действием электрического поля, создавая ток. В дистиллированной воде единственными носителями заряда могут быть ионы H⁺ и OH⁻, образующиеся при автопротолизе воды (10⁻⁷ моль/л при 25°C), но их вклад в проводимость ничтожен – всего 5,5·10⁻⁶ См/м. Для заметного тока требуется внешний источник ионов, например, добавление 0,01 М NaCl.

Практическое следствие: дистиллированная вода используется в лабораториях для калибровки кондуктометров (приборов для измерения проводимости) как эталон с минимальным фоновым сигналом. Водопроводная вода, напротив, требует деионизации перед применением в электронике или медицинских приборах. Для снижения проводимости до уровня дистиллята (менее 5 мкСм/см) используют ионообменные смолы или обратный осмос, удаляющие до 99,9% растворённых солей.

При работе с высоким напряжением (свыше 50 В) даже дистиллированная вода может стать проводником из-за загрязнений или растворения CO₂ из воздуха, образующего угольную кислоту. Для критически важных систем (например, охлаждение серверов) применяют воду с проводимостью ниже 1 мкСм/см, дополнительно очищенную от органики и газов. В быту же водопроводная вода проводит ток из-за неизбежного содержания солей, что делает её опасной при контакте с неисправной электропроводкой.

Какие сплавы используют для изготовления резисторов и нагревательных элементов

Для резисторов и нагревательных элементов применяют сплавы с высоким удельным сопротивлением, стабильностью при нагреве и коррозионной стойкостью. Основные требования – низкий температурный коэффициент сопротивления (ТКС) и длительный срок службы при циклических нагрузках. Наиболее востребованные материалы: нихром, фехраль, константан и манганин.

Нихром (NiCr) – сплав никеля (60–80%) и хрома (15–25%), иногда с добавками железа. Удельное сопротивление – 1,0–1,5 мкОм·м, рабочая температура до 1200°C. Используется в промышленных нагревателях, электропечах и бытовых приборах (утюги, фены). Марки: Х20Н80 (80% Ni, 20% Cr) для высокотемпературных применений, Х15Н60 (60% Ni, 15% Cr) – для менее нагруженных элементов.

Фехраль (FeCrAl) – железохромоалюминиевый сплав с содержанием алюминия до 5–7%. Дешевле нихрома, но уступает по пластичности. Удельное сопротивление – 1,2–1,4 мкОм·м, максимальная температура – 1300–1400°C. Применяется в мощных нагревателях (ТЭНы, калориферы), где критична стоимость. Марки: Х23Ю5Т (23% Cr, 5% Al) для агрессивных сред, Х15Ю5 – для стандартных условий.

Константан (CuNi) – сплав меди (55–60%) и никеля (40–45%) с добавками марганца. Удельное сопротивление – 0,48–0,52 мкОм·м, ТКС близок к нулю (±30 ppm/°C). Идеален для прецизионных резисторов, шунтов и термопар. Рабочая температура – до 500°C. Недостаток – низкая жаростойкость, непригоден для нагревательных элементов.

Манганин (CuMnNi) – сплав меди (86%), марганца (12%) и никеля (2%). Удельное сопротивление – 0,43–0,48 мкОм·м, ТКС – ±10 ppm/°C. Применяется в эталонных резисторах и измерительных приборах. Чувствителен к влаге и окислению, требует защитных покрытий (лаки, эмали).

Выбор сплава зависит от условий эксплуатации:

Для высокотемпературных нагревателей (выше 1000°C) – нихром Х20Н80 или фехраль Х23Ю5Т.
Для бытовых приборов (до 900°C) – нихром Х15Н60 или фехраль Х15Ю5.
Для прецизионных резисторов – константан или манганин с защитным покрытием.
Для экономичных решений – фехраль, но с учетом его хрупкости.

При проектировании учитывайте:

Температурный режим: нихром и фехраль выдерживают кратковременные перегревы, константан и манганин – нет.
Среду эксплуатации: фехраль устойчив к окислению в воздухе, нихром – в вакууме и инертных газах.
Механическую прочность: нихром пластичнее фехраля, легче поддается навивке в спирали.
Стоимость: фехраль дешевле нихрома на 30–50%, но требует большего сечения провода для той же мощности.
