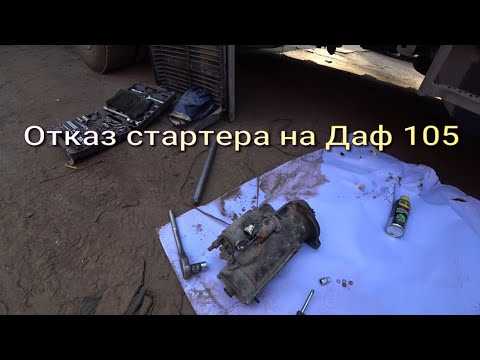

Стартер на DAF XF 105 (двигатель PACCAR MX-13) расположен в нижней части моторного отсека, с правой стороны по ходу движения. Его демонтаж требует доступа к крепежным болтам через технологические отверстия в картере маховика и предварительного отключения аккумуляторной батареи. В большинстве случаев процедура занимает 1,5–2 часа при наличии стандартного набора инструментов: головок на 13, 16 и 18 мм, удлинителя, трещотки и динамометрического ключа для обратной сборки.
Перед началом работ убедитесь, что двигатель остыл – температура выпускного коллектора может превышать 80°C даже через час после остановки. Отсоедините минусовую клемму аккумулятора ключом на 13 мм, затем снимите защитный кожух стартера, закрепленный двумя болтами на 10 мм. Обратите внимание на расположение проводов: толстый кабель питания (сечение 35–50 мм²) фиксируется гайкой на 16 мм, тонкий управляющий провод – клеммой под ключ на 8 мм.
Основная сложность при демонтаже – ограниченное пространство для маневра. Стартер крепится тремя болтами M12×1,5 с моментом затяжки 70–80 Н·м. Два верхних болта доступны через отверстия в картере, нижний – только после частичного снятия защиты двигателя или использования гибкого удлинителя. При обратной установке замените медные шайбы под клеммами питания – их деформация приводит к падению напряжения и затрудненному запуску.
Если стартер не проворачивается после установки, проверьте зазор между шестерней бендикса и венцом маховика (должен составлять 1–2 мм). На DAF XF 105 часто встречается износ втулок стартера, что приводит к перекосу и заклиниванию. В таких случаях рекомендуется замена узла целиком – ремонт отдельных компонентов экономически нецелесообразен из-за высокой трудоемкости и стоимости запчастей.

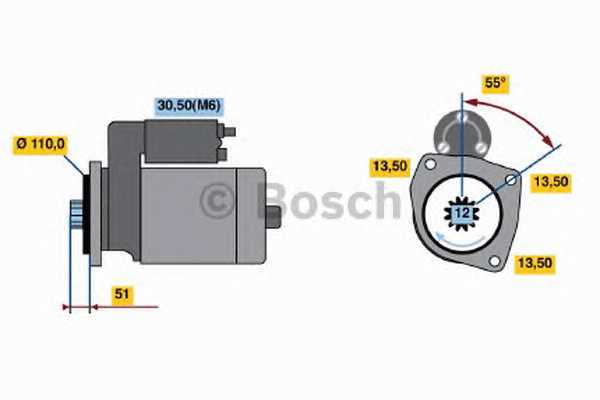

Как снять стартер на Даф 105: пошаговая инструкция
Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». На Даф 105 стартер расположен в нижней части двигателя, с правой стороны, за масляным фильтром. Для доступа к нему потребуется поднять кабину или использовать смотровую яму. Подготовьте ключи на 13, 16 и 18 мм, а также головку на 10 мм с удлинителем – болты крепления могут быть затянуты с усилием до 45 Н·м.
Снимите защитный кожух маховика, открутив три болта на 13 мм. Отсоедините электрические разъемы: основной силовой провод (толстый кабель) и управляющий провод (тонкий). Для этого ослабьте гайку на 10 мм на клемме стартера и отодвиньте провода в сторону. Если проводка закисла, используйте проникающую смазку, но избегайте чрезмерного усилия – клеммы хрупкие.
Открутите два болта крепления стартера: верхний на 16 мм и нижний на 18 мм. Нижний болт часто ржавеет, поэтому заранее обработайте его WD-40. При демонтаже поддерживайте стартер рукой – его вес около 8 кг, и резкое падение может повредить корпус или зубья венца маховика. Если стартер не поддается, аккуратно покачайте его из стороны в сторону, избегая ударов.
После снятия осмотрите посадочное место на двигателе. Удалите остатки старой прокладки или герметика, если они есть. Проверьте состояние зубьев венца маховика – при износе или сколах потребуется замена. Перед установкой нового стартера смажьте резьбу болтов фиксатором резьбы (например, Loctite 243) и затяните их моментом 40–45 Н·м.
Подключите электрические провода, затянув гайку на клемме с усилием 10–12 Н·м. Убедитесь, что провода не касаются движущихся частей двигателя. Установите на место защитный кожух маховика и подключите аккумулятор. Запустите двигатель, чтобы проверить работу стартера – он должен вращаться плавно, без посторонних шумов. Если слышен скрежет, проверьте центровку стартера и состояние зубьев венца.
Необходимые инструменты и материалы для демонтажа стартера
Для снятия стартера на DAF XF 105 потребуется набор торцевых головок с удлинителями: 10 мм, 13 мм, 17 мм и 19 мм. Головка на 13 мм понадобится для откручивания основных крепежных болтов стартера, а 17 мм и 19 мм – для снятия клемм аккумулятора и заземляющего провода. Удлинитель длиной 150–200 мм обеспечит доступ к труднодоступным болтам, особенно в нижней части агрегата.
Рожковые ключи на 10 мм и 13 мм пригодятся для работы с электрическими разъемами и мелкими креплениями. Избегайте использования разводных ключей – они могут сорвать грани болтов или повредить клеммы. Для фиксации гаек на обратной стороне стартера используйте накидной ключ на 13 мм с тонким профилем.
Обязателен динамометрический ключ с диапазоном 20–100 Н·м для контроля момента затяжки при обратной установке. Превышение допустимых значений (обычно 45–55 Н·м для основных болтов) может привести к деформации корпуса стартера или повреждению резьбы в блоке двигателя.
Для отсоединения электрических разъемов потребуется плоская отвертка с шириной жала 5–7 мм или специальный съемник клемм. Изолента или термоусадочные трубки помогут защитить оголенные провода от короткого замыкания во время работ. Перед отключением аккумулятора подготовьте мультиметр для проверки напряжения на клеммах стартера – это исключит ошибки при диагностике неисправностей.
Антикоррозийная смазка, например Liqui Moly LM-40 или WD-40 Specialist, необходима для обработки резьбовых соединений перед демонтажем. Закисшие болты стартера на DAF 105 часто становятся проблемой, особенно в нижней части, где скапливается грязь и влага. Наносите состав за 10–15 минут до начала работ, чтобы он успел проникнуть в резьбу.
Подъемник или смотровая яма обязательны – стартер на этом автомобиле расположен в труднодоступном месте под выпускным коллектором. Если работы проводятся на земле, используйте гидравлический домкрат и страховочные подставки. Для защиты рук от острых кромок и горячих поверхностей двигателя наденьте перчатки из нитриловой резины с текстильным покрытием.
После демонтажа стартера подготовьте чистую ветошь и очиститель электрических контактов (например, Kontakt 60) для удаления окислов с клемм и посадочного места. Проверьте состояние зубьев венца маховика – для этого понадобится фонарик с магнитным креплением и зеркало на гибкой ножке. Запаситесь новыми медными шайбами под клеммы стартера – оригинальные детали имеют артикул 11102010.
Подготовка автомобиля: отключение аккумулятора и доступ к стартеру
Перед началом работ на DAF XF 105 убедитесь, что автомобиль установлен на ровной поверхности с включенным стояночным тормозом. Рычаг КПП переведите в нейтральное положение, а ключ зажигания извлеките. Для безопасности используйте противооткатные упоры под задние колеса – даже небольшой уклон может вызвать непредвиденное движение техники.
Аккумуляторная батарея на DAF 105 расположена в моторном отсеке с правой стороны (по ходу движения). Для доступа к клеммам снимите защитный кожух, зафиксированный двумя пластиковыми защелками. Отсоединяйте сначала минусовую клемму (черный провод), затем плюсовую (красный). Это исключит короткое замыкание при случайном касании инструментом металлических частей кузова.
- Используйте ключ на 13 мм для ослабления гаек клемм – не прилагайте чрезмерных усилий, чтобы не сорвать резьбу.
- После отключения обмотайте клеммы изолентой или наденьте на них защитные колпачки.
- Отведите провода в сторону, закрепив их пластиковыми стяжками, чтобы они не мешали дальнейшим манипуляциям.
Стартер на DAF 105 находится в нижней части двигателя, сзади, ближе к коробке передач. Для удобства доступа рекомендуется поднять переднюю часть автомобиля на подъемнике или использовать смотровую яму. Если работы проводятся на земле, подложите под раму прочные опоры – домкрат не обеспечивает достаточной устойчивости. Перед подъемом убедитесь, что опоры установлены на ровные участки рамы, избегая мест с коррозией или деформациями.
Демонтажу стартера мешают несколько элементов: теплозащитный экран, трубки системы охлаждения и жгуты проводки. Теплозащитный экран крепится тремя болтами на 10 мм – открутите их, придерживая экран рукой, чтобы он не упал. Трубки охлаждения отсоединять не требуется, достаточно отвести их в сторону, предварительно ослабив хомуты. Проводку аккуратно отсоедините от стартера, запомнив расположение разъемов: толстый кабель идет от аккумулятора, тонкий – от замка зажигания.
Перед снятием стартера очистите рабочую зону от грязи и масла с помощью металлической щетки и ветоши. Проверьте состояние крепежных болтов – на DAF 105 они часто закисают из-за высоких температур. Нанесите проникающую смазку (например, WD-40) на резьбу и дайте ей подействовать 10–15 минут. Если болты не поддаются, используйте ударный гайковерт или нагрейте их газовой горелкой, избегая перегрева соседних деталей.
Отсоединение электрических разъемов и проводов от стартера
Проверьте состояние контактных поверхностей: окисление на болте или наконечнике ухудшает проводимость, что приводит к падению напряжения при запуске. При наличии коррозии зачистите поверхности металлической щеткой или наждачной бумагой (зернистость P120–P240), затем обработайте контакты токопроводящей смазкой (например, Kontakt 60 или CRC Battery Terminal Protector). Если силовой кабель имеет трещины на изоляции или оплавления, замените его – поврежденный провод создает риск возгорания. После отсоединения закрепите провода так, чтобы они не касались вращающихся частей двигателя или горячих поверхностей выпускного коллектора.
Снятие крепежных болтов и фиксаторов стартера
На DAF XF 105 стартер крепится тремя болтами M12 с головкой на 19 мм и одним фиксирующим кронштейном. Два болта расположены на передней части корпуса стартера, третий – с тыльной стороны, ближе к маховику. Перед началом работ отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание при демонтаже.
Для доступа к нижнему болту потребуется снять защиту картера или открутить её переднюю часть. Используйте торцевую головку с удлинителем на 300 мм – стандартный ключ не позволит провернуть болт из-за ограниченного пространства. Если болт не поддаётся, нанесите проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут.
Фиксирующий кронштейн стартера удерживается двумя болтами M10 с головкой на 17 мм. Один из них расположен вертикально, второй – под углом 45 градусов к горизонтали. Откручивайте их в последовательности: сначала вертикальный, затем угловой. Применяйте динамометрический ключ с моментом затяжки 45–50 Н·м при обратной сборке.
В процессе демонтажа стартера обратите внимание на шайбы под болтами. На DAF XF 105 используются плоские и пружинные шайбы – не потеряйте их. Пружинные шайбы предотвращают самопроизвольное откручивание болтов из-за вибрации двигателя. Если шайба деформирована, замените её новой.
При откручивании болтов удерживайте стартер рукой или подложите под него опору. Масса агрегата составляет около 8–10 кг, и при резком ослаблении крепежа он может упасть, повредив соседние элементы. Особенно опасно падение на топливные магистрали или датчики.
Если болт прокручивается вместе с гайкой, зафиксируйте его с обратной стороны рожковым ключом на 19 мм. В некоторых случаях резьба может быть сорвана – тогда потребуется высверлить болт и нарезать новую резьбу метчиком M12×1,75. Перед установкой нового болта очистите резьбу от стружки и нанесите фиксатор резьбы (например, Loctite 243).
После снятия всех болтов и кронштейна аккуратно выведите стартер из посадочного места. На DAF XF 105 он вынимается под углом 30 градусов вниз, чтобы не зацепить зубчатый венец маховика. Проверьте состояние зубьев бендикса – при наличии сколов или износа более 1 мм замените стартер в сборе.
Перед установкой нового или отремонтированного стартера очистите посадочные поверхности от грязи и масла. Нанесите тонкий слой медной смазки на резьбу болтов и шайбы – это предотвратит прикипание и облегчит последующий демонтаж. Затягивайте болты крест-накрест, начиная с нижнего, чтобы равномерно распределить нагрузку.
Извлечение стартера из посадочного места на двигателе
Перед началом демонтажа убедитесь, что стартер полностью обесточен: отсоедините отрицательную клемму аккумулятора и снимите защитный кожух с плюсового провода на втягивающем реле. На двигателях DAF XE (серия 105) стартер крепится двумя болтами M14 с головкой на 22 мм и одним штифтом диаметром 12 мм, расположенным с нижней стороны корпуса. Используйте торцевую головку с удлинителем не менее 150 мм – стандартный ключ не обеспечит необходимый рычаг из-за ограниченного пространства в моторном отсеке.
Открутите верхний болт первым: он находится ближе к блоку цилиндров и доступен через технологическое отверстие в лонжероне. Нижний болт требует предварительного снятия защитного экрана картера (если установлен) и работы снизу автомобиля. Штифт извлекается после ослабления обоих болтов – его удерживает только сила трения, поэтому может потребоваться легкое постукивание молотком через выколотку из мягкого металла. Не применяйте чрезмерную силу: корпус стартера из алюминиевого сплава склонен к образованию трещин при ударных нагрузках.
После снятия крепежа аккуратно выведите стартер из посадочного места, наклонив его на 15–20° в сторону маховика. На двигателях с турбонаддувом (модификации XE355C и выше) мешает топливный фильтр высокого давления – его кронштейн придется временно демонтировать или отвести в сторону, открутив два болта M10. Проводка стартера (силовой кабель сечением 35 мм² и управляющий провод на реле) отсоединяется на последнем этапе, чтобы избежать случайного повреждения контактов при извлечении.
Проверьте состояние посадочной поверхности на блоке цилиндров: остатки прокладки или герметика удалите неметаллическим скребком, а следы коррозии зачистите наждачной бумагой с зернистостью P120. Новый стартер устанавливайте в обратной последовательности, соблюдая момент затяжки болтов – 85–95 Н·м. Перед окончательной фиксацией проверьте соосность шестерни бендикса с венцом маховика: при включении стартера зазор между ними должен составлять 0,5–1,0 мм, что контролируется щупом через смотровое окно в картере сцепления.
Проверка состояния стартера и деталей перед установкой нового
Перед монтажом нового стартера на DAF XF 105 осмотрите демонтированный узел на предмет механических повреждений. Проверьте зубья бендикса – износ свыше 1,5 мм или сколы требуют замены. Оцените состояние обмоток: сопротивление втягивающей обмотки должно быть в пределах 0,3–0,5 Ом, удерживающей – 0,7–1,0 Ом. Отклонения указывают на межвитковое замыкание или обрыв.
Прокрутите вал стартера вручную: заедания или люфт свыше 0,2 мм свидетельствуют о износе подшипников или втулок. Смажьте их перед установкой консистентной смазкой типа Mobilgrease XHP 222, избегая попадания на щётки и коллектор. Проверьте щёточный узел: длина щёток менее 8 мм – критический износ, требуется замена комплекта.
Осмотрите коллектор якоря на наличие подгаров или рисок. Незначительные дефекты устраните шлифовкой мелкозернистой наждачной бумагой (P1000), глубокие канавки – повод для замены якоря. Измерьте сопротивление между ламелями: разница более 5% указывает на неисправность обмотки. Проверьте изоляцию между ламелями и валом – пробой на корпус недопустим.
Проверьте состояние реле стартера: подайте напряжение 12 В на управляющие клеммы – должен раздаться чёткий щелчок, а бендикс выдвинуться без задержек. Отсутствие реакции или слабое перемещение указывают на неисправность реле. Замените его, если сопротивление катушки выходит за пределы 1,2–1,5 Ом.
Оцените состояние проводки и клемм: окисление контактов снижает пусковой ток на 20–30%. Зачистите клеммы до металлического блеска, обработайте токопроводящей смазкой (например, Kontakt 60). Проверьте целостность силового кабеля от аккумулятора – повреждения изоляции или обрыв жил требуют замены провода.
Перед установкой нового стартера сравните его характеристики с оригиналом: пусковой ток должен соответствовать 2,2–2,5 кА для DAF 105 с двигателем PACCAR MX-13. Проверьте совпадение посадочных размеров и расположение клемм – несоответствие приведёт к невозможности монтажа или короткому замыканию. Убедитесь в наличии уплотнительных колец на фланце – их отсутствие вызовет попадание влаги в стартер.
После проверки всех компонентов проведите тестовый запуск стартера на стенде или с помощью аккумулятора. Подайте питание на 3–5 секунд: стартер должен вращаться равномерно, без посторонних шумов и вибраций. Ток потребления не должен превышать 300 А на холостом ходу. Зафиксируйте результаты для сравнения после установки на автомобиль.
