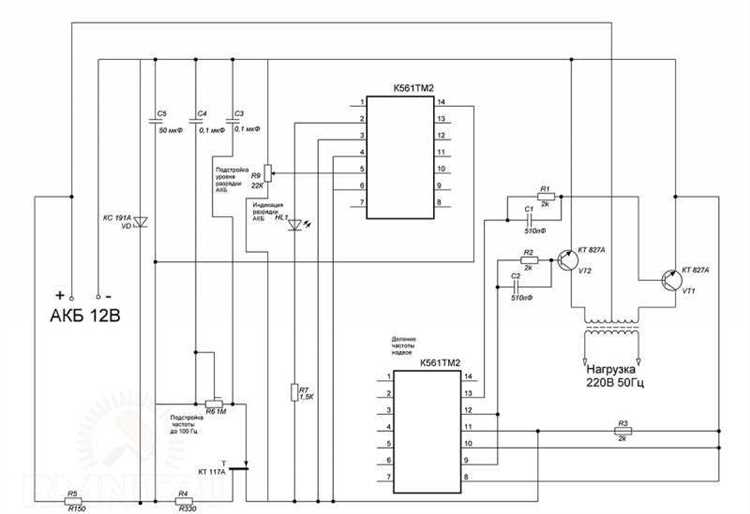

Как подключить 12 вольт к 220 вольт

Преобразование напряжения с 12В постоянного тока в 220В переменного требует использования инвертора. Основные компоненты схемы: мощный транзистор (например, IRF3205), ШИМ-контроллер (TL494 или SG3525), трансформатор с обмотками 12В/220В и выпрямительный мост. Для стабильной работы важно правильно рассчитать ток нагрузки – при мощности 200 Вт потребляемый ток от аккумулятора составит около 17 А.

Схема на базе мультивибратора (например, на таймере NE555) подходит для маломощных устройств до 100 Вт. Для большей мощности используйте двухтактный преобразователь с обратной связью. Ключевые параметры: частота преобразования (обычно 50–60 Гц для совместимости с бытовой техникой) и КПД, который должен превышать 85% для минимизации потерь.

При сборке обратите внимание на сечение проводов – для тока 20 А требуется провод не менее 2,5 мм². Охлаждение силовых элементов обязательно: радиаторы для транзисторов и диодов должны иметь площадь не менее 50 см² на каждые 50 Вт мощности. Используйте конденсаторы с низким ESR (например, серии Nichicon) для фильтрации выходного напряжения.

Тестирование собранного устройства проводите с нагрузкой не менее 30% от номинальной мощности. Измерьте выходное напряжение осциллографом – форма сигнала должна быть близка к синусоиде. Для защиты от короткого замыкания установите предохранитель на входе 12В с номиналом на 20–30% выше максимального тока.

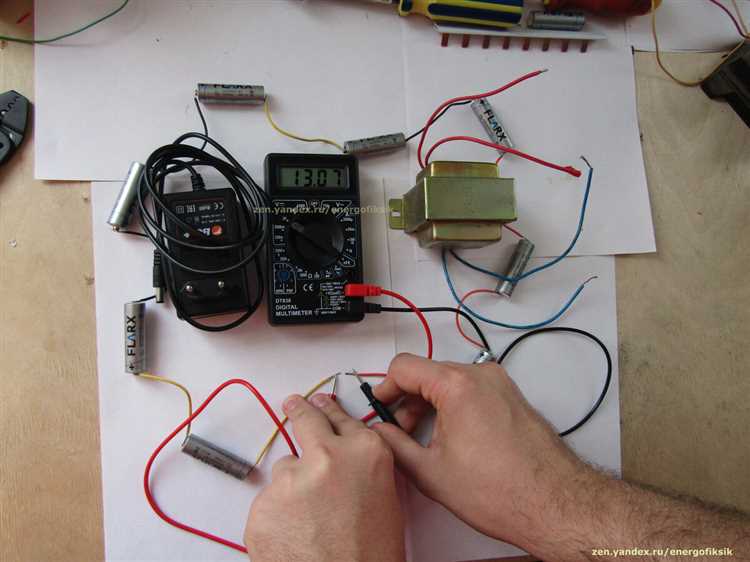

Как преобразовать 12В в 220В: схемы и инструкция

Для преобразования 12В постоянного тока в 220В переменного используйте инвертор на базе микросхемы IR2153 или TL494. Схема включает два MOSFET-транзистора (например, IRF3205), трансформатор с коэффициентом трансформации 1:18 (первичная обмотка – 12 витков, вторичная – 220 витков, провод ПЭВ-2 диаметром 1,5 мм), конденсаторы 1000 мкФ × 25В и диодный мост на 10А. Питание микросхемы осуществляется через стабилизатор 7812. Частота генерации – 50 Гц, регулируется резисторами 10 кОм и 1 кОм. Соберите схему на макетной плате, проверьте отсутствие коротких замыканий перед подачей питания. Для защиты добавьте предохранитель на 20А на входе 12В.

При сборке инвертора на основе автогенератора используйте два биполярных транзистора КТ819ГМ, трансформатор от ИБП (220В/9В) с перемотанной первичной обмоткой (6 витков провода 2 мм²). Подключите базы транзисторов через резисторы 1 кОм к средней точке трансформатора, эмиттеры – к минусу питания, коллекторы – к концам первичной обмотки. Параллельно первичной обмотке установите конденсатор 0,1 мкФ для сглаживания. Мощность такого инвертора ограничена 150 Вт из-за потерь в трансформаторе. Для повышения КПД замените транзисторы на MOSFET IRFP260N с драйвером на TC4420.

Выбор подходящего инвертора для преобразования напряжения

Инвертор – ключевой элемент системы преобразования 12В в 220В, от которого зависит стабильность работы подключенных устройств. Первым критерием выбора становится мощность: для маломощных приборов (ноутбук, зарядные устройства) достаточно инвертора на 150–300 Вт, тогда как для электроинструмента или холодильника потребуется модель от 1000 Вт и выше. При этом важно учитывать пиковую мощность, которая может превышать номинальную в 2–3 раза – например, при запуске компрессора холодильника.

Тип инвертора определяет качество выходного напряжения. Модифицированная синусоида подходит для большинства бытовых приборов, но чувствительная техника (медицинское оборудование, аудиосистемы) требует чистой синусоиды. Стоимость последних выше на 30–50%, однако они исключают риск перегрева или сбоев в работе устройств. Для сравнения: инвертор с модифицированной синусоидой на 600 Вт обойдется в 3–5 тыс. рублей, тогда как аналогичный с чистой синусоидой – в 7–12 тыс.

КПД инвертора напрямую влияет на расход энергии аккумулятора. Средние показатели составляют 85–95%, но дешевые модели могут иметь КПД ниже 80%, что приводит к быстрому разряду батареи. Например, при подключении нагрузки в 500 Вт инвертор с КПД 85% потребит 588 Вт от аккумулятора, а с КПД 75% – уже 667 Вт. Разница в 79 Вт при длительной работе критична для автономных систем.

Входное напряжение инвертора должно соответствовать параметрам источника питания. Большинство моделей рассчитаны на 12В, но для грузовых автомобилей или солнечных батарей могут потребоваться инверторы на 24В или 48В. Несоответствие приведет к снижению эффективности или выходу устройства из строя. Также важно проверить диапазон допустимого входного напряжения – например, 10–15В для 12-вольтовых моделей, чтобы избежать отключений при просадках.

Защитные функции продлевают срок службы инвертора и подключенных устройств. Минимальный набор включает защиту от короткого замыкания, перегрузки, перегрева и низкого/высокого напряжения. Дополнительные опции, такие как автоматическое отключение при разряде аккумулятора ниже 10,5В, предотвращают глубокий разряд батареи. Модели без защитных механизмов выходят из строя в 2–3 раза чаще.

Габариты и вес инвертора критичны для мобильных применений. Компактные модели на 300–500 Вт весят 0,5–1 кг и легко помещаются в багажник автомобиля, тогда как мощные инверторы на 2000 Вт и выше могут достигать 5–10 кг. Для стационарных систем (например, резервное питание дома) вес не имеет значения, но для кемпинга или рыбалки предпочтительны легкие варианты с креплением на DIN-рейку или под капот.

Выбор бренда влияет на надежность и доступность сервиса. Лидеры рынка – Mean Well, Ectaco, Must Solar, Renogy – предлагают гарантию 2–3 года и широкий ассортимент моделей. Китайские аналоги (например, Giandel, Bestek) дешевле на 20–40%, но часто имеют ограниченный ресурс и проблемы с совместимостью. Перед покупкой стоит изучить отзывы на конкретную модель: например, инверторы Must Solar на 1000 Вт хвалят за стабильность, а дешевые модели без бренда – за частые отказы при нагрузке свыше 80% от номинала.

Дополнительные функции расширяют возможности инвертора. Встроенный USB-порт (5В/2А) удобен для зарядки гаджетов, а дистанционное управление по Bluetooth или Wi-Fi позволяет мониторить параметры через приложение. Некоторые модели оснащены ЖК-дисплеем для отображения входного/выходного напряжения, температуры и потребляемой мощности. Для систем с солнечными панелями полезна функция MPPT-контроллера, повышающая эффективность зарядки на 15–30%.

Необходимые компоненты для сборки преобразователя 12В в 220В

Основой любого преобразователя служит инверторный модуль. Для сборки на 150–300 Вт подойдут готовые платы на базе микросхем IR2110, SG3525 или TL494. При выборе обращайте внимание на рабочую частоту: 20–50 кГц оптимальны для снижения потерь и габаритов трансформатора. Модули с обратной связью (например, на UC3843) обеспечивают стабилизацию выходного напряжения, но требуют точной настройки обратной связи.

Трансформатор – ключевой элемент, определяющий КПД и мощность. Для 200 Вт используйте ферритовый сердечник типа ETD39 или EE42 с первичной обмоткой на 12 В и вторичной на 220 В. Число витков рассчитывается по формуле: N = (U × 10⁸) / (4 × f × B × S), где f – частота (Гц), B – индукция (0,2–0,3 Тл для феррита), S – площадь сечения сердечника (см²). Для упрощения можно взять готовый трансформатор от ИБП на 250–400 Вт.

Силовые ключи – MOSFET-транзисторы или IGBT. Для 12В-систем предпочтительны MOSFET с низким сопротивлением канала (R_DS(on) < 10 мОм), например, IRF3205, IRFB4110 или IXFH10N120. При токе свыше 20 А используйте параллельное включение 2–4 транзисторов с симметрирующими резисторами по 0,1 Ом в цепи истока. Радиаторы для ключей выбирайте с тепловым сопротивлением не более 1,5 °C/Вт.

Диодный мост на выходе трансформатора должен выдерживать двойное амплитудное напряжение (не менее 600 В) и ток на 30% выше номинального. Подойдут сборки типа KBPC3510 (35 А, 1000 В) или дискретные диоды MUR1560 (15 А, 600 В). Для снижения потерь используйте диоды Шоттки (например, STTH30L06TV1) в низковольтной части схемы, но учтите их ограничение по обратному напряжению (до 100 В).

Конденсаторы сглаживают пульсации и стабилизируют напряжение. На входе инвертора установите электролитический конденсатор 2200–4700 мкФ × 25 В с низким ESR (например, Nichicon UHE). На выходе – пленочные конденсаторы 1–2 мкФ × 400 В (Kemet R46KN41005030J) для подавления высокочастотных помех. В цепи обратной связи используйте керамические конденсаторы X7R с рабочим напряжением не менее 50 В.

Дроссели фильтрации: на входе – 10–30 мкГн (ток насыщения > 1,5 × I_ном), на выходе – 1–5 мкГн для подавления ВЧ-шумов. Ферритовые кольца типа 2643002702 (Fair-Rite) с обмоткой 10–15 витков провода сечением 1,5 мм² подойдут для самодельных дросселей.
Датчики тока: шунты 0,01–0,05 Ом (например, Vishay WSL2512) или датчики на эффекте Холла (ACS712) для защиты от перегрузки. Устанавливайте их в цепь истока MOSFET или на шину питания.
Микроконтроллер (опционально): STM32F103, ATmega328 или специализированные чипы типа PIC16F684 для управления ШИМ, защиты и индикации. Требуется программатор (ST-Link, USBasp) и базовые навыки программирования.

Корпус и монтажные элементы влияют на надежность. Используйте алюминиевый корпус с перфорацией для естественного охлаждения. Для высоковольтных цепей применяйте провода сечением не менее 2,5 мм² (например, ПВ-3), для низковольтных – 4–6 мм². Разъемы выбирайте с запасом по току: клеммники WAGO 221 или винтовые типа Phoenix Contact MC 1,5/5-G-3,81. Изоляцию высоковольтных участков обеспечьте термоусадочными трубками или лакотканью.

Система защиты включает предохранители, реле и схемы отключения. На входе 12 В установите быстродействующий предохранитель на 125% от максимального тока (например, 30 А для 200 Вт). Для защиты от обратной полярности используйте диод Шоттки 1N5822 или MOSFET с логическим управлением (IRF4905). Реле или твердотельное реле (SSR) на 220 В отключит нагрузку при перегреве или коротком замыкании.

Инструменты для сборки: паяльная станция с регулировкой температуры (300–350 °C), мультиметр с функцией измерения частоты и емкости, осциллограф (минимум 20 МГц) для настройки ШИМ. Для проверки трансформатора используйте LCR-метр или самодельный тестер на базе Arduino. Расходные материалы: припой Sn63Pb37, флюс безотмывочный (например, Kester 2331-ZX), термопаста КПТ-8 для транзисторов.

Схема подключения инвертора к аккумулятору 12В

Для корректного подключения инвертора к аккумулятору 12В используйте кабель сечением не менее 16 мм² при мощности до 1000 Вт и 25 мм² для нагрузки до 2000 Вт. Подсоедините красный провод к положительной клемме аккумулятора (+), черный – к отрицательной (−), обеспечив надежный контакт с помощью медных наконечников и болтового соединения. Избегайте скруток: они увеличивают сопротивление и риск перегрева. Установите предохранитель на 10–15% выше максимального тока инвертора (например, 150 А для устройства на 1500 Вт) в разрыв плюсового провода на расстоянии не более 20 см от аккумулятора.

Проверьте полярность перед включением: ошибка выведет инвертор из строя. Для длительной работы под нагрузкой свыше 500 Вт используйте AGM- или гелевые аккумуляторы с низким внутренним сопротивлением. Не размещайте инвертор ближе 30 см от аккумулятора, чтобы исключить воздействие паров электролита на электронные компоненты. При падении напряжения ниже 10,5 В отключите нагрузку во избежание глубокого разряда батареи.

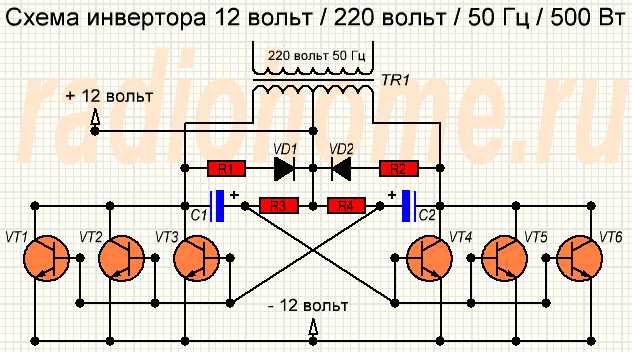

Расчет мощности инвертора для безопасной работы

Мощность инвертора определяется суммарной нагрузкой подключаемых устройств с запасом не менее 20–30%. Например, для питания ноутбука (60 Вт), LED-телевизора (100 Вт) и холодильника (300 Вт в пусковом режиме) требуется инвертор не менее 500–600 Вт. Учитывайте пусковые токи: двигатели компрессоров, насосов или электроинструментов кратковременно потребляют в 3–7 раз больше номинальной мощности. Игнорирование этого фактора приведет к перегрузке и аварийному отключению.

Для расчета используйте формулу: Pинв = (Pнагр × 1,3) + Pпуск, где Pнагр – суммарная мощность нагрузки, Pпуск – максимальный пусковой ток самого мощного устройства.
Пример: если основная нагрузка 400 Вт, а пусковой ток холодильника 1200 Вт, минимальная мощность инвертора – (400 × 1,3) + 1200 = 1720 Вт.
Выбирайте инверторы с чистой синусоидой для чувствительной техники (медицинское оборудование, газовые котлы). Модифицированная синусоида подходит только для простых устройств (лампы, зарядки).
Проверяйте КПД инвертора: при 90% эффективности для нагрузки 1000 Вт потребуется 1000 / 0,9 ≈ 1111 Вт от аккумулятора.

Пошаговая сборка простого преобразователя на транзисторах

Для сборки преобразователя 12В в 220В на транзисторах потребуется схема мультивибратора с трансформатором обратной связи. Основные компоненты: два транзистора типа IRFZ44N (или аналогичные N-канальные MOSFET), трансформатор с первичной обмоткой на 12В и вторичной на 220В, резисторы 10 кОм, конденсаторы 0,1 мкФ и диоды 1N4007 для защиты. Рабочая частота схемы – около 50 Гц, что соответствует стандартной сети.

Начните с монтажа мультивибратора на макетной плате. Подключите транзисторы параллельно: истоки к минусу источника питания, стоки – к первичной обмотке трансформатора. Затворы соедините через резисторы 10 кОм с противоположными стоками, создавая обратную связь. Конденсаторы 0,1 мкФ установите между затворами и истоками для стабилизации переключений. Проверьте полярность подключения – ошибка приведет к выходу транзисторов из строя.

Подключите трансформатор: первичная обмотка – к стокам транзисторов, вторичная – к выходным клеммам. Для снижения помех добавьте диоды 1N4007 параллельно первичной обмотке (катодом к плюсу). Подайте питание 12В и измерьте напряжение на вторичной обмотке мультиметром. При правильной сборке оно должно составлять 200–240В переменного тока. Если напряжение отсутствует, проверьте фазировку обмоток и исправность транзисторов.

Оптимизируйте схему для повышения КПД. Замените резисторы 10 кОм на переменные 50 кОм для подстройки частоты генерации. Добавьте дроссель 100 мкГн последовательно с первичной обмоткой для сглаживания тока. Используйте теплоотводы для транзисторов – при нагрузке более 50 Вт они нагреваются до 60–80°C. Для защиты от короткого замыкания установите предохранитель на 10А в цепь питания.

Финальный этап – тестирование под нагрузкой. Подключите лампу накаливания 40–60 Вт к выходу и замерьте потребляемый ток. При напряжении 220В ток не должен превышать 0,3А. Если схема работает нестабильно, уменьшите сопротивление резисторов обратной связи до 5 кОм или увеличьте емкость конденсаторов до 0,47 мкФ. Готовый преобразователь разместите в пластиковом корпусе с вентиляционными отверстиями.

Особенности пайки и изоляции элементов схемы

Изоляция высоковольтных участков схемы требует материалов с диэлектрической прочностью не менее 10 кВ/мм. Для фиксации трансформаторов и дросселей используйте термоусадочные трубки с коэффициентом усадки 2:1 (например, марки Kynar) или стеклоленту ЛЭС. При монтаже на печатную плату оставляйте зазор между дорожками под 220В не менее 2 мм – это снижает риск пробоя при влажности воздуха выше 60%. Для изоляции пайки силовых контактов применяйте эпоксидный компаунд с наполнителем из кварцевого песка, который выдерживает температуру до 150°C.

Для изоляции мест пайки на плате с двухсторонним монтажом применяйте полиимидную пленку толщиной 0,05 мм или лакоткань ЛШМ-105. При укладке проводов высокого напряжения используйте гофрированные трубки ПВХ с внутренним диаметром на 20% больше сечения провода. Крепите их к плате пластиковыми стяжками с шагом не более 50 мм, чтобы исключить вибрацию при работе инвертора. После пайки проверяйте изоляцию мегомметром на 500 В – сопротивление должно быть не менее 10 МОм.

При пайке SMD-компонентов (например, резисторов 0805) используйте паяльную пасту с флюсом на основе спирта и канифоли. Наносите ее дозатором с иглой 0,4 мм, затем прогревайте горячим воздухом при 280°C в течение 10–15 секунд. Для защиты от коррозии покрывайте плату лаком УР-231 или конформным покрытием на основе акрила. Избегайте использования силиконовых герметиков – они выделяют уксусную кислоту, разрушающую медные дорожки.

Проверка работоспособности собранного устройства

Перед первым включением убедитесь, что все соединения соответствуют схеме, а полярность подключения аккумулятора 12В соблюдена. Используйте мультиметр в режиме измерения постоянного напряжения (DC 20В) для проверки входного напряжения на клеммах инвертора – оно должно быть в пределах 11,5–14,5В. Если значение ниже 11В, отключите нагрузку и зарядите аккумулятор: работа при пониженном напряжении сокращает ресурс преобразователя и может вызвать перегрев.

Подключите нагрузку мощностью не более 30% от номинальной (например, лампу накаливания 25–40Вт) и включите устройство. В течение первых 30 секунд контролируйте:

отсутствие искрения или дыма в местах пайки и соединений;
стабильность выходного напряжения (220В ±10%) по мультиметру в режиме AC 500В;
температуру радиатора транзисторов – она не должна превышать 60°C при комнатной температуре.

При обнаружении отклонений немедленно отключите питание и проверьте схему на короткие замыкания или неправильно установленные компоненты.

Для проверки под нагрузкой постепенно увеличивайте мощность до 70% от номинальной, наблюдая за формой выходного сигнала с помощью осциллографа. Чистая синусоида должна иметь амплитуду 310В (±5%) и частоту 50Гц (±0,5Гц). Если форма сигнала искажена (прямоугольная или ступенчатая), проверьте:

емкость и ESR конденсаторов фильтра (C1, C2) – при ESR >0,1Ом замените;
состояние дросселей – обрыв или короткозамкнутые витки приводят к падению напряжения;
правильность подключения обратной связи в ШИМ-контроллере (если используется).

При отсутствии осциллографа используйте нагрузочный тестер с функцией измерения гармонических искажений (THD <5%).

После 10–15 минут непрерывной работы под нагрузкой отключите устройство и проверьте температуру ключевых элементов:

транзисторы MOSFET/IGBT – не более 80°C (при превышении установите дополнительный радиатор или вентилятор);
диоды выпрямителя – не более 70°C;
трансформатор – не более 60°C (перегрев указывает на насыщение сердечника или межвитковое замыкание).

Если все параметры в норме, повторите тест с номинальной нагрузкой в течение 1 часа, контролируя напряжение и температуру каждые 10 минут. Зафиксируйте данные для дальнейшего сравнения при эксплуатации.

Типичные ошибки при подключении и их устранение

Первая распространённая ошибка – неправильный выбор сечения проводов. Для инвертора мощностью 300 Вт минимальное сечение медного провода должно быть 2,5 мм², а для 1000 Вт – не менее 6 мм². Использование более тонких проводов приводит к падению напряжения на 0,5–1 В на метр длины, что снижает КПД системы и вызывает перегрев. Проверьте соответствие сечения току нагрузки по таблицам ПУЭ и замените провода при необходимости.

Неправильное заземление – третья частая проблема. Инверторы с модифицированной синусоидой создают помехи, которые без заземления проникают в подключённую технику, вызывая сбои или выход из строя. Подключите корпус инвертора к шине заземления через провод сечением не менее 4 мм². Если заземление отсутствует, используйте УЗО с током утечки 30 мА для защиты от поражения током.

Четвёртая ошибка – превышение допустимой мощности нагрузки. Например, инвертор на 500 Вт не потянет болгарку на 800 Вт: пусковые токи инструмента в 3–5 раз выше номинальных, что приводит к срабатыванию защиты или перегреву. Рассчитайте реальную мощность нагрузки, умножив номинальную на коэффициент пусковых токов (для двигателей – 3, для ламп накаливания – 1,5). При необходимости замените инвертор на модель с запасом мощности 20–30%.

Последняя ошибка – использование некачественных разъёмов. Клеммы типа «крокодил» или скрутки окисляются, увеличивая сопротивление контакта до 0,1–0,3 Ом, что при токе 50 А вызывает падение напряжения на 5–15 В. Замените их на обжимные наконечники или винтовые клеммы, предварительно зачистив провода и обработав контакты токопроводящей смазкой. Проверяйте затяжку соединений каждые 3 месяца.
