Как подобрать дроссель для блока питания

Дроссель в блоке питания – не просто пассивный элемент, а критически важный компонент, определяющий стабильность выходного напряжения, уровень пульсаций и эффективность фильтрации. Ошибки при его выборе приводят к перегреву, электромагнитным помехам или даже выходу из строя силовой электроники. Основные параметры, на которые следует ориентироваться: индуктивность (L), максимальный ток насыщения (I_sat), сопротивление постоянному току (DCR) и частота коммутации (f_sw). Каждый из них напрямую влияет на работу схемы.

Индуктивность дросселя выбирается исходя из требуемого тока пульсаций (ΔI_L) и частоты переключения. Для импульсных источников питания с частотой 100–500 кГц оптимальное значение индуктивности рассчитывается по формуле: L = (V_in – V_out) / (ΔI_L × f_sw). Например, при входном напряжении 12 В, выходном 5 В, токе пульсаций 0,5 А и частоте 250 кГц требуется дроссель с индуктивностью не менее 56 мкГн. Превышение расчетного значения снижает динамические характеристики, а занижение – увеличивает пульсации.

Максимальный ток насыщения (I_sat) должен превышать пиковый ток нагрузки на 20–30%. Если силовая часть блока питания рассчитана на 3 А, дроссель должен выдерживать не менее 3,6–3,9 А без насыщения сердечника. Игнорирование этого параметра приводит к резкому падению индуктивности при больших токах, что вызывает перегрузку ключевых элементов (например, MOSFET или диодов Шоттки). Для высокочастотных приложений (f_sw > 1 МГц) предпочтительны дроссели с сердечниками из порошкового железа или феррита с низкими потерями.

Сопротивление постоянному току (DCR) напрямую влияет на потери мощности и КПД. Для дросселей с током до 5 А допустимое DCR составляет 10–50 мОм, для более мощных (10 А и выше) – не более 5–10 мОм. Превышение этих значений ведет к нагреву дросселя и снижению эффективности блока питания на 2–5%. При выборе материала обмотки отдавайте предпочтение литцендрату или многожильному проводу для минимизации скин-эффекта на высоких частотах.

Дополнительные факторы: температурный диапазон (для промышленных применений – от –40 до +125 °C), габариты (SMD-дроссели для компактных устройств, тороидальные – для мощных источников) и уровень шума (ферритовые сердечники с зазором снижают акустические помехи). Для схем с синхронным выпрямлением критически важна устойчивость к импульсным токам – выбирайте дроссели с запасом по I_sat не менее 50%.

Как определить требуемую индуктивность дросселя для импульсного блока питания

Индуктивность дросселя в импульсном блоке питания (ИБП) рассчитывается по формуле: *L = (V_in — V_out) × D / (ΔI × f_sw)*, где *V_in* – входное напряжение, *V_out* – выходное напряжение, *D* – коэффициент заполнения (0 < D < 1), *ΔI* – допустимый размах пульсаций тока (обычно 20–40% от максимального тока нагрузки), *f_sw* – частота переключения. Для понижающего преобразователя (buck) *D = V_out / V_in*, для повышающего (boost) – *D = 1 — V_in / V_out*. Например, при *V_in = 12 В*, *V_out = 5 В*, *I_out = 2 А*, *ΔI = 0,4 А* (20% от *I_out*) и *f_sw = 100 кГц* индуктивность составит *L = (12 — 5) × (5/12) / (0,4 × 100 000) ≈ 7,3 мкГн*. Выбирайте ближайшее стандартное значение с запасом по току насыщения.

Ключевые параметры при выборе: максимальный ток дросселя должен превышать *I_out + ΔI/2* (например, для *I_out = 2 А* и *ΔI = 0,4 А* – не менее 2,2 А), а частота собственного резонанса (SRF) – в 5–10 раз выше *f_sw*. Для сердечников из феррита (например, материал 3C90) учитывайте зависимость индуктивности от тока: при насыщении индуктивность падает на 20–30%. В критических приложениях используйте дроссели с воздушным зазором или порошковые сердечники (например, MPP), устойчивые к насыщению. Проверяйте расчеты в симуляторе (LTspice, PSIM) для учета паразитных параметров.

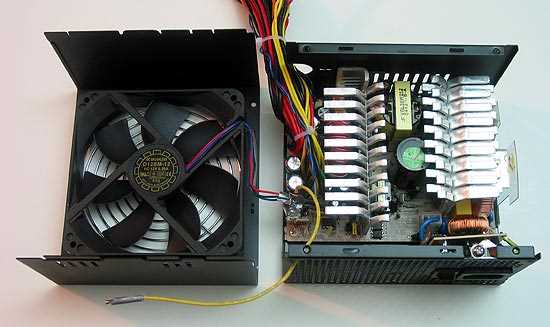

Влияние тока насыщения дросселя на стабильность работы схемы

Ток насыщения дросселя – критический параметр, определяющий границу линейной работы магнитопровода. При превышении этого значения индуктивность резко падает (до 80–90% от номинала), что приводит к неконтролируемому росту тока через ключевой элемент. В импульсных источниках питания это вызывает перегрев транзисторов, увеличение пульсаций выходного напряжения и снижение КПД на 15–25%. Для схем с током нагрузки 5 А дроссель должен иметь ток насыщения не менее 7–8 А, чтобы компенсировать переходные процессы и броски тока при включении.

В режиме насыщения дроссель теряет способность эффективно фильтровать высокочастотные помехи, что ухудшает электромагнитную совместимость. Например, в обратноходовых преобразователях с частотой 100 кГц пульсации выходного напряжения могут возрасти с 50 мВ до 200–300 мВ при насыщении сердечника. Это особенно критично для чувствительных нагрузок, таких как аналоговые схемы или микроконтроллеры, где допустимый уровень шума не превышает 100 мВ. Выбор дросселя с запасом по току насыщения в 1,5–2 раза от максимального рабочего тока минимизирует риск деградации параметров.

Насыщение дросселя также влияет на динамические характеристики блока питания. В понижающих преобразователях (buck) при скачкообразном изменении нагрузки от 10% до 100% время восстановления выходного напряжения увеличивается на 30–50% из-за снижения индуктивности. Это приводит к провалам напряжения до 10–15% от номинала, что может вызвать сбои в работе цифровых устройств. Для схем с высокими требованиями к переходным процессам рекомендуется использовать дроссели с сердечниками из порошкового железа или аморфных сплавов, сохраняющих линейность до 120–150% от номинального тока.

Температурный режим дросселя напрямую зависит от тока насыщения. При работе на границе насыщения потери в сердечнике возрастают в 3–5 раз из-за увеличения гистерезисных потерь и вихревых токов. Например, дроссель с номинальным током 3 А и током насыщения 4 А при нагрузке 3,5 А может нагреваться до 100–120°C вместо расчетных 60–70°C. Это сокращает срок службы компонента и требует дополнительного охлаждения. Для высоконагруженных схем (ток свыше 10 А) целесообразно применять дроссели с принудительным охлаждением или выбирать модели с током насыщения, превышающим рабочий ток на 40–50%.

Практический подход к выбору дросселя включает анализ формы тока в цепи. В импульсных преобразователях с непрерывным режимом работы (CCM) пиковый ток через дроссель превышает средний на 20–30%. Для схем с током нагрузки 2 А и пиковым током 2,6 А дроссель должен иметь ток насыщения не менее 3,5–4 А. В прерывистом режиме (DCM) запас может быть меньше – 1,2–1,3 от максимального тока, но при этом возрастают требования к скорости восстановления магнитного потока. Использование дросселей с низким током насыщения в таких схемах приводит к нестабильности работы на высоких частотах (свыше 200 кГц) и увеличению электромагнитных помех.

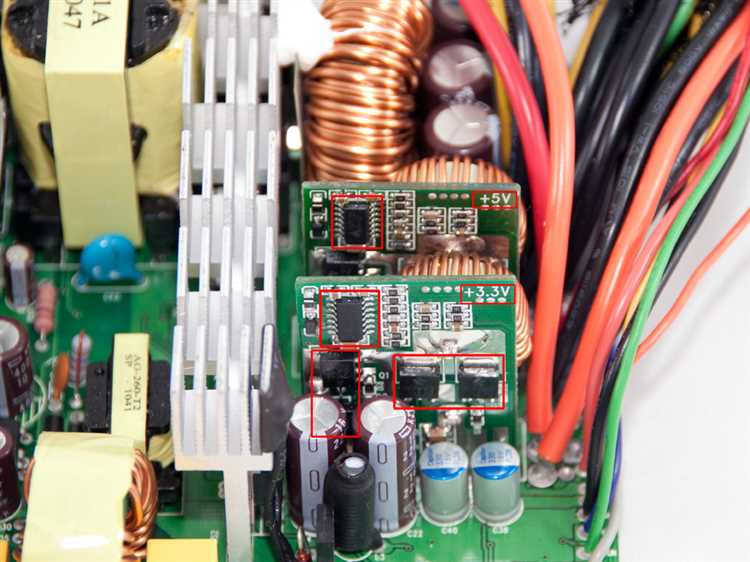

Расчет допустимого постоянного и переменного тока через дроссель

Допустимый постоянный ток (I_DC) дросселя определяется сечением провода обмотки и тепловыми характеристиками сердечника. Для расчета используют формулу: I_DC = J × S, где J – плотность тока (А/мм²), S – площадь поперечного сечения провода (мм²). Стандартные значения J для медных проводов: 3–5 А/мм² при естественном охлаждении, 6–8 А/мм² при принудительном обдуве. Превышение этих значений ведет к перегреву и снижению индуктивности из-за насыщения сердечника.

Переменный ток (I_AC) через дроссель зависит от частоты, амплитуды и формы сигнала. Для синусоидального тока действующее значение рассчитывают по формуле: I_AC = √(P_loss / R_AC), где P_loss – допустимые потери мощности (Вт), R_AC – активное сопротивление обмотки на рабочей частоте (Ом). На частотах выше 100 кГц учитывают скин-эффект: глубина проникновения тока δ = 66 / √f (мкм для меди), что требует корректировки сечения провода или использования литцендрата.

При комбинированной нагрузке (I_DC + I_AC) суммарный ток не должен превышать допустимое значение для сердечника. Критерий проверки: I_total = √(I_DC² + I_AC,rms²) ≤ I_max. Для ферритовых сердечников (например, N87) допустимая плотность магнитного потока B_max составляет 0.3–0.4 Тл. Превышение ведет к нелинейным искажениям и росту потерь на гистерезис.

В импульсных источниках питания амплитуда переменной составляющей тока (ΔI) влияет на выбор дросселя. Рекомендуемое соотношение: ΔI ≤ 20–40% от I_DC. Например, при I_DC = 5 А допустимый размах пульсаций ΔI = 1–2 А. Для расчета индуктивности используют формулу: L = (V_in – V_out) × D / (f × ΔI), где D – коэффициент заполнения, f – частота коммутации (Гц).

Температурный режим дросселя критичен для долговечности. Допустимый перегрев обмотки – 40–60°C над окружающей средой. Тепловые потери рассчитывают как P_loss = I_DC² × R_DC + I_AC,rms² × R_AC + P_core, где P_core – потери в сердечнике (Вт), зависящие от материала и частоты. Для ферритов Steinmetz-коэффициенты приведены в datasheet: P_core = k × f^α × B^β, где k, α, β – эмпирические константы (например, для N87: k=16.9, α=1.3, β=2.5).

Выбор материала сердечника зависит от рабочей частоты. Для частот до 100 кГц подходят железные порошковые сердечники (например, -26 материал с μ=75), обеспечивающие низкие потери на вихревые токи. На частотах 100 кГц–1 МГц оптимальны ферриты (N87, 3C90), а выше 1 МГц – аморфные или нанокристаллические сплавы. Пример расчета для феррита N87 на 250 кГц: при B_max=0.3 Тл и объеме сердечника V_e=10 см³ потери составят ~0.5 Вт.

Практический алгоритм выбора дросселя:

1. Определить I_DC и ΔI по требованиям схемы.

2. Рассчитать минимальную индуктивность L_min = (V_in – V_out) × D / (f × ΔI).

3. Подобрать сердечник с A_L-фактором, обеспечивающим L_min при заданном числе витков: N = √(L / A_L).

4. Проверить сечение провода по I_DC и скин-эффекту.

5. Рассчитать потери и температурный режим.

6. Убедиться, что B_max не превышает допустимое значение для сердечника.

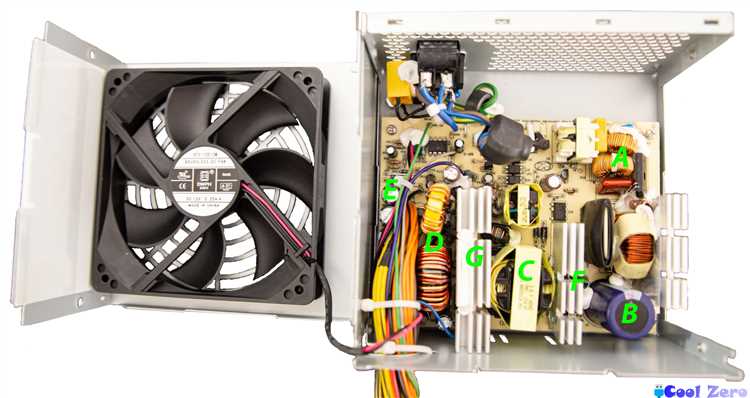

Выбор материала сердечника дросселя в зависимости от частоты преобразования

На частотах до 50 кГц оптимальны сердечники из электротехнической стали (например, марки 3411, 3413) или аморфных сплавов типа Metglas 2605SA1. Сталь обеспечивает высокую индукцию насыщения (до 2 Тл), но теряет эффективность из-за вихревых токов при росте частоты. Аморфные сплавы снижают потери на гистерезис и вихревые токи на 30–50% по сравнению со сталью, сохраняя индукцию на уровне 1,5–1,6 Тл. Для дросселей с током до 10 А и рабочей температурой до 120°C сталь остаётся экономичным решением, но при требованиях к КПД выше 90% предпочтительны аморфные материалы.

В диапазоне 50–200 кГц применяют ферриты (MnZn или NiZn) и порошковые сердечники на основе железа (например, MPP, High Flux). Ферриты типа 3C90, 3F3 обеспечивают низкие потери на частотах 100–200 кГц (менее 100 мВт/см³ при 100 кГц и 50 мТл), но ограничены индукцией насыщения (0,3–0,5 Тл). Порошковые сердечники (Sendust, Kool Mμ) выдерживают индукцию до 1 Тл и подходят для токов свыше 20 А, однако их потери выше ферритов на 20–40%. Для импульсных источников с высокими пульсациями тока (ΔI > 30% от Iном) ферриты предпочтительнее из-за стабильности параметров при нагреве.

При частотах 200–1000 кГц доминируют ферриты с низкими потерями (3F4, 4F1) и нанокристаллические сплавы (Finemet FT-3M). Ферриты 4F1 сохраняют потери ниже 200 мВт/см³ при 500 кГц и 30 мТл, но требуют учёта температурного дрейфа проницаемости (Δμ/μ до 30% при 120°C). Нанокристаллические сердечники обеспечивают индукцию до 1,2 Тл и потери на уровне 150 мВт/см³ при 500 кГц, но их стоимость в 3–5 раз выше ферритов. Для миниатюрных дросселей с высокой плотностью мощности (свыше 50 Вт/см³) ферриты остаются единственным практичным вариантом.

На частотах выше 1 МГц используют специализированные ферриты (6H20, 7H10) или композитные материалы с распределённым зазором. Феррит 6H20 сохраняет работоспособность до 3 МГц с потерями менее 300 мВт/см³ при 1 МГц и 10 мТл, но его проницаемость падает до 20–50. Композиты на основе порошкового железа с полимерным связующим (например, Fair-Rite 67) снижают потери на вихревые токи за счёт высокого удельного сопротивления (10⁵ Ом·см), но ограничены индукцией насыщения (0,2–0,3 Тл). Для резонансных преобразователей с ZVS ключами критичен выбор материала с минимальной зависимостью проницаемости от температуры и амплитуды магнитного поля.

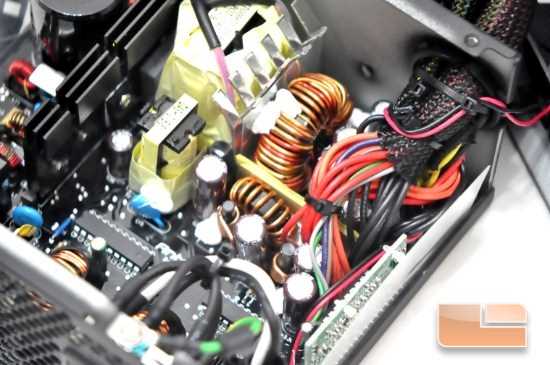

Сравнение дросселей с воздушным зазором и без него для разных задач

Дроссели с воздушным зазором применяются в схемах, где требуется стабилизация индуктивности при больших токах подмагничивания. Зазор снижает магнитную проницаемость сердечника, предотвращая насыщение при токах свыше 50–70% от номинального. Например, в импульсных источниках питания с током 10 А и выше дроссель на ферритовом кольце без зазора насытится уже при 3–5 А, тогда как аналог с зазором 0,5 мм выдержит до 12–15 А без потери индуктивности. Однако зазор увеличивает рассеиваемую мощность: при той же индуктивности потери на вихревые токи возрастают на 15–25%, что критично для высокочастотных приложений (свыше 200 кГц).

Дроссели без воздушного зазора оптимальны для маломощных цепей с низким уровнем постоянного тока. Их преимущество – высокая добротность и минимальные потери на частотах до 100 кГц. Например, в фильтрах помех для аудиотехники или маломощных DC-DC преобразователей (ток до 2 А) ферритовые кольца без зазора обеспечивают индуктивность на 30–40% выше при тех же габаритах, чем аналоги с зазором. Однако при токе подмагничивания свыше 30% от номинального сердечник быстро насыщается, что приводит к резкому падению индуктивности и росту гармонических искажений. Для таких задач рекомендуется использовать сердечники из порошкового железа (например, MPP или High Flux), которые выдерживают до 80% тока подмагничивания без зазора.

Выбор между дросселями с зазором и без него зависит от соотношения переменной и постоянной составляющих тока. В схемах с преобладанием переменного тока (например, резонансные контуры) зазор не нужен – он лишь увеличит потери. Для смешанных режимов (как в корректорах коэффициента мощности) зазор 0,1–0,3 мм позволяет сбалансировать индуктивность и устойчивость к насыщению. При проектировании важно учитывать температурный дрейф: у дросселей с зазором индуктивность падает на 0,1–0,3%/°C, тогда как у беззазорных – на 0,05–0,1%/°C. Для температурно-стабильных приложений (медицинская техника, аэрокосмические системы) предпочтительны беззазорные сердечники из аморфных сплавов.

В силовых преобразователях с высоким КПД (свыше 95%) дроссели с зазором применяются только при крайней необходимости. Например, в LLC-резонансных преобразователях зазор снижает добротность контура, увеличивая потери на 5–10%. Для таких задач используют сердечники с распределенным зазором (например, ETD или PQ с зазором в центральном керне), которые минимизируют рассеивание поля. В низкочастотных фильтрах (до 50 кГц) зазор позволяет уменьшить габариты дросселя за счет увеличения плотности тока, но требует точного расчета: при неправильном подборе длины зазора индуктивность может упасть на 50–70% от расчетной.

Как учесть потери в меди и сердечнике при выборе дросселя

Потери в меди (P_Cu) зависят от сопротивления обмотки (R_DC) и действующего тока (I_rms) по формуле: P_Cu = I_rms² × R_DC. Для минимизации этих потерь выбирайте провод с сечением, обеспечивающим плотность тока не более 3–5 А/мм² для естественного охлаждения. При частотах свыше 50 кГц учитывайте скин-эффект: глубина проникновения тока для меди при 100 кГц составляет ~0,21 мм, что требует использования литцендрата или многожильного провода. Сопротивление обмотки можно оценить по длине витка (l_витка) и удельному сопротивлению меди (ρ = 0,0172 Ом·мм²/м): R_DC = (N × l_витка × ρ) / S_{провода}, где N – число витков.

Потери в сердечнике (P_core) складываются из гистерезисных и вихревых потерь. Гистерезисные потери пропорциональны площади петли гистерезиса материала и частоте перемагничивания, вихревые – квадрату частоты и толщине пластин сердечника. Для ферритов (например, 3C90, N87) удельные потери приводятся в datasheet в виде графика P_v [кВт/м³] от индукции (B) и частоты (f). Пример: для N87 при B = 0,2 Тл и f = 100 кГц потери составляют ~30 кВт/м³. Объем сердечника (V_core) рассчитывается по геометрии, а полные потери – как P_core = P_v × V_core. Для порошковых сердечников (Kool Mμ, MPP) потери указываются в мВт/см³ при заданных B и f.

Суммарные потери дросселя (P_total = P_Cu + P_core) определяют его КПД и тепловой режим. При превышении 5% от мощности нагрузки требуется принудительное охлаждение или пересмотр конструкции. Для оценки температурного нагрева используйте тепловое сопротивление (R_th) сердечника и обмотки: ΔT = P_total × R_th. Например, для тороидального сердечника T106-26 R_th ≈ 20 °C/Вт при естественной конвекции. Если расчетное ΔT превышает 40–50 °C, увеличьте сечение провода, выберите материал с меньшими потерями или снизьте рабочую индукцию.

Практическое сопоставление габаритных размеров и электрических характеристик дросселей

Габариты дросселя напрямую зависят от его индуктивности, тока насыщения и рабочей частоты. Например, дроссель серии WE-PD2 (Würth Elektronik) с индуктивностью 10 мкГн и током 3 А имеет размеры 10×10×4 мм, тогда как аналогичный по току, но с индуктивностью 100 мкГн (WE-PD3) занимает 12×12×8 мм. Увеличение габаритов на 20–30% при десятикратном росте индуктивности – типичная закономерность для ферритовых сердечников. При частотах выше 500 кГц предпочтительны малогабаритные дроссели с низким эквивалентным последовательным сопротивлением (ESR), такие как SLH6030 (TDK) 1 мкГн/6 А (6×6×3 мм), которые минимизируют потери на перемагничивание.

Сравнение дросселей с одинаковым током насыщения, но разными габаритами, показывает, что компактные модели (<10×10 мм) часто проигрывают в тепловых характеристиках. Дроссель SRN6045-100M (Bourns) 10 мкГн/4 А (6×6×4,5 мм) при длительной нагрузке нагревается до 85°C, в то время как SRP1265A-100M (12×12×6,5 мм) при тех же условиях – до 60°C. Разница обусловлена большей площадью поверхности и улучшенным теплоотводом у крупных компонентов. Для импульсных источников питания с высокой плотностью мощности (>5 Вт/см³) критичен выбор дросселя с запасом по току не менее 30% и габаритами, обеспечивающими естественную конвекцию.

Влияние материала сердечника на размеры демонстрируют дроссели с одинаковыми электрическими параметрами. Например, дроссель на порошковом железе 784770100 (Würth) 100 мкГн/2 А имеет размеры 13×13×10 мм, а его аналог на феррите 7447709100 – 10×10×5 мм. Ферритовые сердечники позволяют уменьшить объем на 40–50% при той же индуктивности, но ограничены по току насыщения (обычно до 10 А). Для токов свыше 15 А применяют сердечники из аморфного сплава или порошкового железа, несмотря на увеличенные габариты.

Особенности выбора дросселя для синхронных и несинхронных преобразователей

В синхронных преобразователях дроссель работает в условиях переключения между двумя MOSFET-транзисторами, что снижает потери на диоде Шоттки, но повышает требования к индуктивности и току насыщения. Критическое значение имеет динамическая индуктивность – при высоких токах она не должна падать более чем на 20–30% от номинального значения. Для частот 200–500 кГц оптимальны сердечники из порошкового железа (например, Kool Mμ) или ферриты с низкими потерями (3C95, N87), так как они сохраняют стабильность параметров при быстром перемагничивании.

Несинхронные преобразователи используют диод в качестве ключа, что упрощает схему, но увеличивает потери на прямом падении напряжения. Здесь дроссель должен выдерживать пиковые токи, превышающие средний ток нагрузки на 30–50%, чтобы избежать насыщения при переходных процессах. Для частот до 100 кГц подходят сердечники из аморфного сплава (например, Metglas) или порошкового железа с высокой индукцией насыщения (1,2–1,5 Тл). При выборе обращайте внимание на коэффициент заполнения окна – для несинхронных схем он может быть ниже из-за меньших требований к скорости переключения.

Ключевые различия в требованиях к дросселям:

• Ток насыщения: в синхронных преобразователях допустимо снижение индуктивности на 10–15% при максимальном токе, в несинхронных – не более 5%, иначе растет пульсация.
• Потери в сердечнике: для синхронных схем критичны потери на гистерезис и вихревые токи (выбирайте материалы с низким тангенсом угла потерь), для несинхронных – допустимы более высокие потери, если тепловой режим позволяет.
• Эквивалентное последовательное сопротивление (ESR): в синхронных преобразователях ESR должно быть минимальным (менее 10 мОм), чтобы снизить потери на переключение; в несинхронных – до 50 мОм приемлемо.

При расчете индуктивности для синхронных преобразователей используйте формулу:

L = (Vin - Vout) * D / (fsw * ΔIL),
где D – коэффициент заполнения, fsw – частота переключения, ΔIL – допустимая пульсация тока (обычно 20–40% от среднего тока). Для несинхронных схем пульсацию можно увеличить до 50–60%, что позволяет уменьшить габариты дросселя, но ухудшает КПД.

Практические рекомендации по выбору:

1. Для синхронных понижающих преобразователей с током до 10 А и частотой 300 кГц подойдут дроссели серии SLH6030 (Coilcraft) или DRQ127 (Murata) с индуктивностью 1–10 мкГн и током насыщения на 20–30% выше номинального.
2. В несинхронных повышающих преобразователях с током до 5 А и частотой 50 кГц используйте дроссели с сердечником из порошкового железа (например, 774390010 от Wurth Elektronik) – они дешевле и выдерживают высокие пиковые токи.
3. При работе в широком диапазоне температур (-40…+125°C) отдавайте предпочтение дросселям с обмоткой из литцендрата (например, SER2918H от Bourns), чтобы минимизировать скин-эффект и потери на высоких частотах.
