Ремень ГРМ на Hyundai Accent с двигателями G4EC (1.5 л, 16 клапанов) или G4ED (1.6 л) требует замены каждые 60 000–90 000 км или раз в 4–5 лет, даже если пробег меньше. Пренебрежение сроками приводит к обрыву ремня, загибу клапанов и дорогостоящему ремонту головки блока. В этой инструкции – последовательность действий для моделей 2006–2011 годов с моторами указанных серий.
Для работы понадобятся: набор головок (10, 12, 14, 17 мм), торцевой ключ на 22 мм для шкива коленвала, динамометрический ключ, съемник шкива (если нет – подойдет монтировка и молоток), фиксатор распредвалов (можно изготовить из металлической пластины толщиной 5 мм), новый ремень ГРМ (оригинал 24312-26050 или аналоги Gates 5636XS, Contitech CT1077), натяжной и обводной ролики (24410-26000 и 24810-26020 соответственно), помпа (25100-26902 – рекомендуется менять одновременно). Инструмент должен быть исправным: изношенные головки сорвут грани болтов.
Перед началом слейте антифриз через нижний патрубок радиатора, демонтируйте правое переднее колесо и пластиковый брызговик. Отсоедините клемму аккумулятора – случайное прокручивание стартера при снятом ремне приведет к встрече клапанов с поршнями. Зафиксируйте маховик через отверстие в картере сцепления (подойдет болт М10×1.25 длиной 50 мм), чтобы предотвратить проворот коленвала при откручивании шкива.
Ключевой момент – выставление меток. На шкиве коленвала метка должна совпасть с приливом на крышке масляного насоса, на распредвалах – с прорезями на задней крышке ГРМ. После установки нового ремня проверните коленвал на два оборота вручную и убедитесь, что метки не сместились. Натяжение ремня регулируется автоматически натяжным роликом, но после установки его нужно провернуть против часовой стрелки до совпадения указателя с пазом (10–15 Н·м).
Необходимые инструменты и запчасти для замены ремня ГРМ
Для замены ремня ГРМ на Hyundai Accent (двигатели 1.4/1.5/1.6 л, серии Alpha/G4EC/G4ED) потребуется набор специфических инструментов, адаптированных под конструкцию мотора. Базовый комплект включает торцевые головки на 10, 12, 14, 17 и 19 мм, а также удлинители и трещотку с моментным ключом до 150 Н·м. Обязательны шестигранники на 5 и 6 мм – они нужны для фиксации натяжного ролика и болтов шкива коленвала. Для демонтажа шкива коленвала потребуется специальный съемник (артикул Hyundai 09231-2B000) или универсальный двухлапый съемник с шириной захвата 50–70 мм.
Ключевые запчасти зависят от пробега и состояния компонентов. Ремень ГРМ оригинального производства (артикул 24312-26000 для двигателей G4EC) или аналог от Gates (5636XS) или Contitech (CT1077). Натяжной ролик (24410-26000) и обводной ролик (24810-26000) меняются в обязательном порядке – их износ приводит к перекосу ремня и преждевременному обрыву. Для двигателей с пробегом свыше 100 000 км рекомендуется замена сальников коленвала (21421-26001) и распредвала (24021-26000), так как их течь провоцирует попадание масла на ремень, снижая его ресурс.
Дополнительные расходники включают прокладку клапанной крышки (26300-26000) и герметик для её установки (например, Loctite 574). Если при демонтаже повреждается водяной насос (25100-26902), его также следует заменить – на моделях с ременным приводом помпа приводится в движение ремнем ГРМ, и её отказ ведет к перегреву. Для двигателей G4ED (1.6 л) потребуется шкив коленвала (23101-26000), если на штатном обнаружены трещины или износ зубьев.
Из вспомогательных инструментов критически важен фиксатор распредвалов. Для Hyundai Accent подходит универсальный фиксатор (например, Licota ATA-2116) или самодельный аналог из стального листа толщиной 3–4 мм с вырезами под пазы распредвалов. Без него невозможно точно выставить фазы газораспределения, что приведет к нарушению работы двигателя. Также понадобятся динамометрический ключ для затяжки болтов с регламентированным моментом (например, болт шкива коленвала – 95–105 Н·м) и шприц для смазки подшипников роликов.
Для удобства работы пригодятся магнитный держатель для мелких деталей (болтов, шайб) и домкрат с подставками – подъем передней части автомобиля облегчает доступ к нижней крышке ГРМ. Не лишним будет стробоскоп для проверки меток после сборки, особенно если замена проводится впервые. Из расходных материалов: очиститель тормозов или карбюратора для обезжиривания поверхностей, ветошь без ворса и перчатки – масло и антифриз, попадая на ремень, ускоряют его разрушение.
При выборе запчастей избегайте дешевых аналогов неизвестных производителей. Ремни и ролики низкого качества могут не выдержать заявленного ресурса (60 000–100 000 км) и оборваться раньше срока, что на интерференционных двигателях Hyundai Accent приводит к загибу клапанов. Оригинальные детали или проверенные бренды (Gates, Contitech, INA) гарантируют соответствие геометрии и материала требованиям производителя. Перед покупкой сверяйте артикулы с VIN-кодом автомобиля – на разных модификациях могут использоваться разные комплектующие.
Подготовка автомобиля и рабочего места перед началом работ
Поднимите переднюю часть автомобиля на домкрате и установите её на надёжные опоры. Используйте только сертифицированные подставки, рассчитанные на вес не менее 1,5 тонны. Снимите правое переднее колесо и подкрылок, чтобы обеспечить доступ к шкиву коленвала и защитному кожуху ГРМ. Если на автомобиле установлена защита картера, демонтируйте её – это упростит работу с нижней частью двигателя.
Организуйте рабочее место так, чтобы все инструменты и расходные материалы были под рукой. Вам потребуются:
- Набор торцевых головок (10, 12, 14, 17 мм) с удлинителями;
- Динамометрический ключ с диапазоном 20–150 Н·м;
- Специальный ключ для фиксации шкива коленвала (Hyundai 09231-2B000);
- Приспособление для фиксации распредвалов (Hyundai 09231-2B200);
- Новый ремень ГРМ, натяжной и обводной ролики (оригинальные или проверенные аналоги);
- Антифриз для доливки системы охлаждения (если потребуется слив).
Проверьте наличие меток на шкивах коленвала и распредвалов. На двигателях Hyundai Accent 1.4/1.6 (семейство Alpha/G4EE) метки на шкиве коленвала совмещаются с риской на нижнем кожухе ГРМ, а на распредвалах – с выемками на крышке головки блока. Если метки стёрты или отсутствуют, нанесите их самостоятельно маркером или краской, чтобы избежать ошибок при установке нового ремня.
Подготовьте чистую ветошь, обезжириватель и пластиковые пакеты для временного хранения снятых деталей. Это предотвратит попадание грязи в механизм ГРМ и упростит сборку. Если в процессе работы потребуется сливать охлаждающую жидкость, заранее подготовьте ёмкость объёмом не менее 5 литров и герметичную крышку для временного хранения антифриза.
Убедитесь, что в зоне работ нет посторонних предметов, которые могут упасть в моторный отсек. Закройте открытые части кузова защитной плёнкой или картоном, чтобы избежать повреждений лакокрасочного покрытия. При работе в гараже обеспечьте хорошее освещение – используйте переносную лампу с защитной решёткой или налобный фонарь, чтобы видеть мелкие детали и метки.
Снятие защитных кожухов и доступа к ремню ГРМ
Перед началом работ отсоедините клемму «минус» аккумулятора и слейте охлаждающую жидкость из системы, если требуется демонтаж нижнего кожуха. На Hyundai Accent с двигателем 1.5 л (G4EC) или 1.6 л (G4ED) кожухи ГРМ расположены в три уровня: верхний пластиковый, средний металлический и нижний пластиковый. Каждый фиксируется болтами и защёлками, требующими аккуратного обращения.
Верхний кожух снимается первым. Открутите два болта на 10 мм по краям и один центральный болт на 8 мм. Потяните кожух вверх, освобождая защёлки по периметру. Если защёлки не поддаются, используйте пластиковую лопатку – металлические инструменты могут повредить пластик. Обратите внимание на резиновые уплотнители: они часто прилипают к поверхности блока цилиндров и требуют осторожного отделения.
Средний металлический кожух крепится тремя болтами на 12 мм и одним на 10 мм. Два болта расположены спереди, один – сбоку, ближе к шкиву коленвала. Перед откручиванием убедитесь, что двигатель надёжно зафиксирован: при случайном проворачивании коленвала возможно повреждение клапанов. После снятия кожуха проверьте состояние прокладки – при наличии трещин или деформаций замените её.
Нижний пластиковый кожух закрывает шкив коленвала и натяжной ролик. Для доступа к нему потребуется снять правое переднее колесо и подкрылок. Кожух фиксируется четырьмя болтами на 10 мм и двумя пластиковыми защёлками. Болты часто закисают – перед откручиванием обработайте их проникающей смазкой (например, WD-40) и выждите 10–15 минут. Защёлки ломаются при чрезмерном усилии: нажимайте на них равномерно, без рывков.
После демонтажа всех кожухов осмотрите ремень ГРМ на предмет:
- трещин на внутренней и внешней поверхности;
- расслоения корда;
- масляных пятен или следов охлаждающей жидкости;
- износа зубьев (особенно на участке между распредвалом и коленвалом).
Любые повреждения – повод для немедленной замены.
При снятии нижнего кожуха обратите внимание на положение шкива коленвала. На нём нанесена метка, совпадающая с риской на блоке цилиндров. Если метка стёрта, нанесите её заново маркером или краской – это критично для последующей установки ремня. Также проверьте состояние сальников коленвала и распредвала: течь масла из-под них ускорит износ нового ремня.

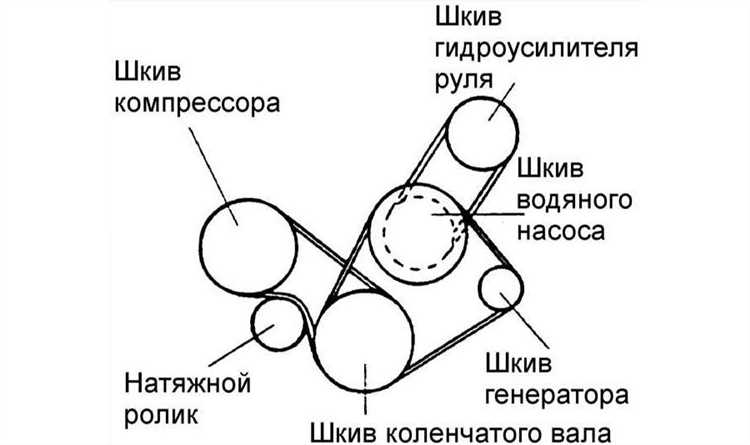

Если двигатель оснащён гидроусилителем руля, потребуется снять ремень привода насоса ГУР. Ослабьте натяжной ролик ключом на 14 мм и снимите ремень со шкивов. На моделях с кондиционером аналогичную процедуру проведите с ремнём компрессора. Это освободит доступ к шкиву коленвала и упростит дальнейшие манипуляции.
После снятия всех кожухов зафиксируйте распредвал и коленвал от проворачивания. Для этого используйте специальный стопор или подручные средства: например, вставьте болт М10 в отверстие шкива коленвала (предварительно совместив метки) или зафиксируйте распредвал через отверстие в шестерне. Без фиксации при снятии ремня возможно смещение фаз газораспределения, что приведёт к серьёзным повреждениям двигателя.
Методы фиксации распредвала и коленвала для точной установки
На Hyundai Accent с двигателями семейства Alpha (например, G4EC) фиксация распредвала выполняется с помощью специального приспособления – штифта или пластины, вставляемой в технологическое отверстие на задней части вала. Для этого потребуется снять заглушку на крышке ГРМ (расположена напротив шкива распредвала) и совместить отверстие в валу с отверстием в головке блока. Диаметр штифта – 8 мм, длина – 50–60 мм. При отсутствии фирменного инструмента допускается использование сверла аналогичного диаметра, но с обязательной проверкой глубины входа (не более 20 мм).
Коленвал фиксируется через отверстие в блоке цилиндров, доступное после демонтажа стартера. В двигателях G4EC и G4ED используется болт M10×1.25 с длиной резьбовой части 30 мм. Болт вкручивается в отверстие до упора, блокируя вращение маховика. Важно: перед фиксацией убедиться, что поршень первого цилиндра находится в ВМТ (метка на шкиве коленвала совмещена с указателем на крышке ГРМ). При неправильной установке болт не войдет на полную глубину или будет упираться в зубья маховика.
Для двигателей Gamma (например, G4FA) применяется иной метод: фиксация распредвалов осуществляется через отверстия в шестернях, совмещаемые с отверстиями в крышке ГРМ. Используются штифты диаметром 6 мм, входящие в комплект фирменного инструмента Hyundai (артикул 09213-3C000). Коленвал блокируется аналогично – через отверстие в блоке, но с болтом M12×1.5. При отсутствии оригинальных приспособлений допускается изготовление штифтов из каленой стали с соблюдением допусков: отклонение диаметра не более ±0.05 мм.
После фиксации валов обязательно проверьте совпадение меток на шестернях и крышке ГРМ. На двигателях Alpha метка на шкиве распредвала должна совпадать с выступом на крышке, а на Gamma – с риской на шестерне. Если метки не совпадают после установки фиксаторов, повторно проверьте положение поршня первого цилиндра и правильность установки штифтов. Не снимайте фиксаторы до полной затяжки ремня и натяжного ролика – это гарантирует сохранение фаз газораспределения при сборке.

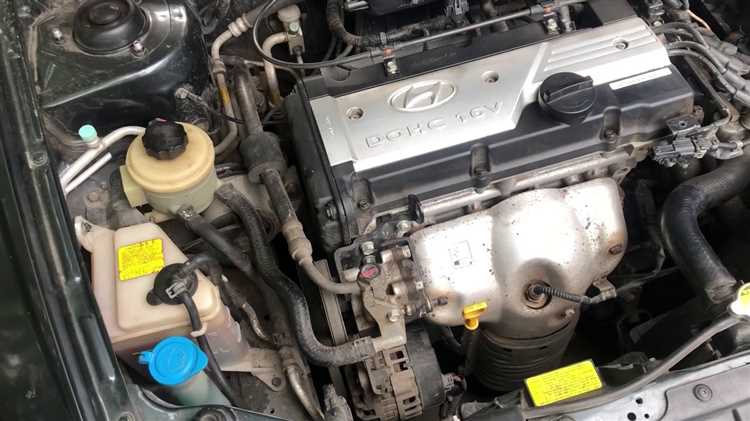

Демонтаж старого ремня и проверка состояния сопутствующих деталей
Перед снятием ремня ГРМ на Hyundai Accent убедитесь, что коленчатый и распределительный валы зафиксированы в положении ВМТ первого цилиндра. Для этого используйте стопорные штифты: для коленвала – через отверстие в картере сцепления (диаметр 8 мм, глубина 10 мм), для распредвала – в специальное отверстие на шестерне (диаметр 6 мм). Если штифты не входят свободно, проверните двигатель на 360° и повторите попытку. Невыполнение этого условия приведет к нарушению фаз газораспределения при сборке.

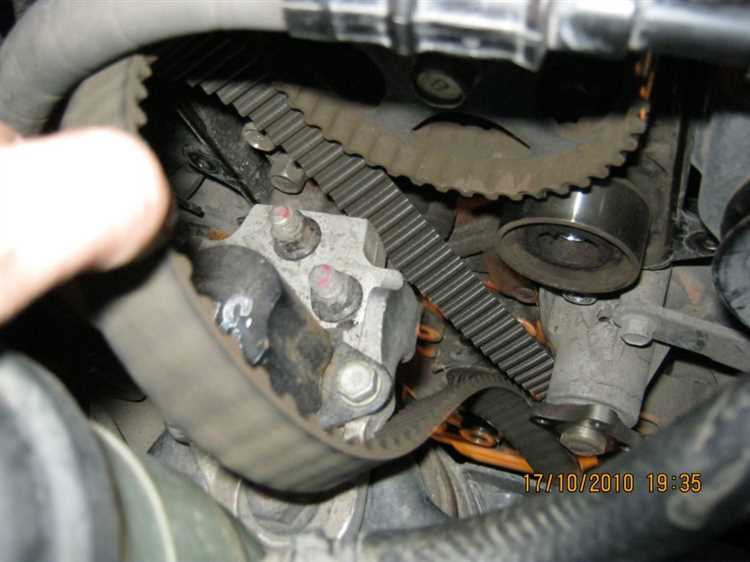

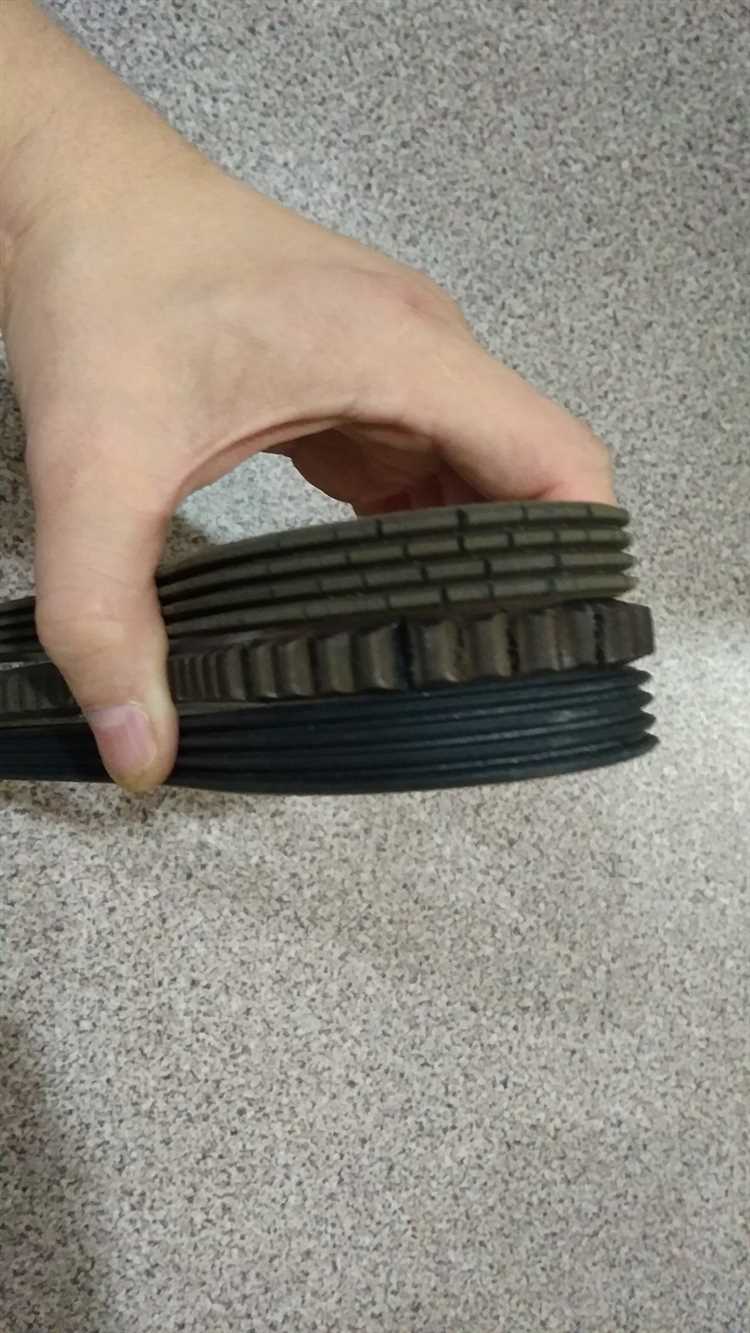

Ослабьте натяжной ролик ремня ГРМ ключом на 14 мм, повернув его против часовой стрелки до упора. Снимите ремень с шестерен, начиная с распредвала, затем с коленвала и помпы. Осмотрите снятый ремень на наличие трещин, расслоений, замасливания или неравномерного износа зубьев. Даже при отсутствии видимых повреждений ремень подлежит замене, если пробег превышает 60 000 км или возраст – 4 года, так как резина теряет эластичность.
Проверьте состояние натяжного и обводного роликов. Вращайте их рукой: люфт, заедание или шум указывают на необходимость замены. Измерьте осевой зазор роликов – он не должен превышать 0,15 мм. Осмотрите поверхность роликов на наличие выработки или следов перегрева. На Hyundai Accent с двигателем 1.4/1.6 л (семейство Alpha II) часто встречается износ подшипников натяжного ролика, что проявляется в виде металлической стружки на магнитной пробке поддона.
Оцените состояние шестерен распредвала и коленвала. На зубьях не должно быть сколов, задиров или неравномерного износа. Проверьте совпадение меток на шестернях с ответными метками на блоке цилиндров и крышке ГРМ. Если метки смещены, это свидетельствует о перескоке ремня или износе шестерен. В таком случае потребуется замена шестерен, так как их дальнейшая эксплуатация приведет к нарушению фаз и возможному контакту клапанов с поршнями.
Проверьте сальники коленвала и распредвала на предмет течей. Даже незначительное подтекание масла сокращает срок службы нового ремня. Сальники с трещинами, затвердевшей кромкой или следами масла на рабочей поверхности подлежат замене. На двигателях Hyundai Accent 1.5 л (G4EC) часто встречается течь переднего сальника коленвала из-за износа уплотнительного кольца масляного насоса – его также рекомендуется заменить при демонтаже ремня.
Осмотрите шкив коленвала и демпфер крутильных колебаний (если установлен). На шкиве не должно быть трещин, а резиновый демпфер – расслоений или отслоений от металлической основы. Проверьте затяжку болта шкива коленвала – момент затяжки составляет 95–110 Н·м для двигателей 1.4/1.6 л. При ослаблении болта возможен проворот шкива, что приведет к смещению фаз и повреждению двигателя.
Установка нового ремня ГРМ и настройка фаз газораспределения
Перед установкой нового ремня убедитесь, что метки на шкивах коленвала и распредвала совпадают с ответными метками на крышке ГРМ. На Hyundai Accent 1.5 (двигатель G4EC) метка на шкиве коленвала должна совпадать с меткой «T» на нижней крышке, а метки на распредвалах – с выступами на задней крышке. Если метки смещены, проверните коленвал ключом на 22 мм за болт шкива до точного совпадения. Не используйте старый ремень для проверки – даже минимальное растяжение может нарушить синхронизацию.
Наденьте новый ремень, начиная со шкива коленвала, затем обведите его вокруг натяжного ролика, шкива распредвала выпускных клапанов, помпы и шкива распредвала впускных клапанов. Следите за тем, чтобы ремень не провисал на участках между шкивами – это приведет к неравномерному износу и возможному проскальзыванию. Натяжение ремня регулируется автоматическим натяжителем, но перед его активацией убедитесь, что ремень правильно лег в канавки всех шкивов.
Для активации натяжителя поверните его против часовой стрелки шестигранником на 6 мм до упора, затем затяните фиксирующий болт моментом 25–30 Н·м. После этого проверните коленвал на два полных оборота по часовой стрелке и повторно проверьте совпадение меток. Если метки не совпадают, снимите ремень и повторите установку – ошибка в фазах приведет к контакту клапанов с поршнями и серьезному повреждению двигателя.
Настройка фаз газораспределения на Hyundai Accent требует точности: после установки ремня проверьте зазоры между кулачками распредвалов и толкателями клапанов. Для двигателя G4EC номинальный зазор на впуске – 0,20 мм, на выпуске – 0,25 мм. Если зазоры выходят за пределы допуска, отрегулируйте их с помощью шайб соответствующей толщины. Пренебрежение этой процедурой приведет к потере мощности, повышенному расходу топлива и преждевременному износу клапанного механизма.
После завершения всех работ запустите двигатель и прослушайте его работу на холостых оборотах. Отсутствие посторонних шумов, стабильные обороты и равномерный выхлоп – признаки правильной установки. Если двигатель работает с перебоями или слышны металлические стуки, немедленно заглушите его и проверьте метки, натяжение ремня и зазоры клапанов. Не эксплуатируйте автомобиль до устранения неисправностей.
