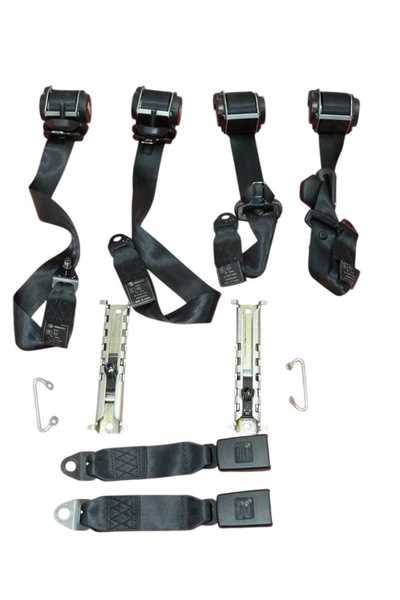

Нива Шевроле, особенно модели до 2010 года, часто поставляется без задних ремней безопасности или с неисправными креплениями. Это не только нарушает ПДД, но и ставит под угрозу жизнь пассажиров. В данной статье рассмотрен процесс установки трёхточечного ремня на заднее сиденье с использованием заводских точек крепления и дополнительных элементов, совместимых с кузовом автомобиля.
Для работы потребуются: ремень безопасности от Нивы Шевроле (артикул 2123-6803010 для заднего правого или 2123-6803011 для левого), болты М10×1,25 длиной 25–30 мм с шайбами, ключ на 17, головка на 13, дрель с метчиком М10 (если крепёжные отверстия отсутствуют). Перед началом проверьте наличие штатных точек крепления: на полу кузова за задним сиденьем (две точки) и на стойке кузова (одна точка). Если отверстия не просверлены, их необходимо разметить по шаблону из инструкции к ремню.
Особое внимание уделите выбору ремня: оригинальные детали выдерживают нагрузку до 1470 кг, аналоги – не менее 1200 кг. Избегайте дешёвых подделок с пластиковыми замками – они не соответствуют ГОСТ Р 41.14-2003. При установке на стойку кузова используйте только болты с классом прочности не ниже 8.8, а резьбу обработайте фиксатором (например, Loctite 243). Неправильное крепление может привести к обрыву ремня при ДТП.
После монтажа проверьте работу инерционной катушки: ремень должен свободно вытягиваться и блокироваться при резком рывке. Если катушка заедает, смажьте её механизм силиконовой смазкой (не WD-40). Для проверки натяжения потяните ремень на себя с усилием 5–7 кг – он должен возвращаться без провисания. Убедитесь, что лямка не перекручена и не касается острых кромок кузова.
Необходимые инструменты и материалы для монтажа
Для установки ремня безопасности на Ниву Шевроле потребуется набор торцевых головок с трещоткой – обязательно наличие головок на 10, 13 и 17 мм, так как именно эти размеры используются для крепления кронштейнов и инерционной катушки. Дополнительно понадобится динамометрический ключ с диапазоном 20–100 Н·м для затяжки болтов с указанным в руководстве моментом (например, 45 Н·м для крепления катушки). Без него высок риск перетяжки или недотяжки, что приведёт к ослаблению крепления или повреждению резьбы.
Из специфических инструментов пригодится пластиковый клин для отсоединения обшивки салона – металлические лопатки или отвёртки могут повредить пластиковые защёлки, особенно на стойках кузова. Для работы с электропроводкой (если устанавливается ремень с преднатяжителем) необходим мультиметр с функцией прозвонки цепей и набор обжимных клемм под сечение провода 0,75–1,5 мм². Не используйте скрутки – они ненадёжны и могут вызвать короткое замыкание.
В качестве расходных материалов подготовьте герметик для резьбовых соединений (например, Loctite 243) – он предотвратит самопроизвольное откручивание болтов при вибрации. Для защиты металлических деталей от коррозии возьмите антикоррозийный спрей на основе цинка. Если оригинальные крепёжные элементы утеряны, замените их болтами М8×1,25 (класс прочности 8.8) и гайками с нейлоновой вставкой для предотвращения самоотвинчивания.
Снятие обшивки салона для доступа к креплениям
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. На Ниве Шевроле обшивка центральной стойки крепится пластиковыми пистонами и винтами под крестовую отвёртку. Основные точки фиксации расположены: два пистона в нижней части стойки, один – у порога, и два винта под декоративной накладкой ремня безопасности.
Снимите накладку ремня безопасности, поддев её плоской отвёрткой с внутренней стороны. Винты под ней (обычно размером 7 мм) удерживают обшивку и металлический кронштейн. Открутите их, но не вынимайте полностью – достаточно ослабить, чтобы обшивка отошла. Пистоны извлекайте специальным съёмником или тонкой отвёрткой, вставляя её между обшивкой и кузовом под углом 45 градусов.
Верхняя часть обшивки стойки фиксируется защёлками, которые легко ломаются при чрезмерном усилии. Чтобы избежать повреждений, потяните обшивку на себя, начиная с нижнего края, и постепенно перемещайтесь вверх. Если защёлка не поддаётся, проверьте наличие скрытых винтов под резиновым уплотнителем двери – на некоторых моделях они присутствуют.
Для доступа к креплениям ремня на задней стойке потребуется демонтировать боковую обшивку багажника. Она удерживается тремя пистонами и двумя винтами под пластиковыми заглушками. Заглушки подденьте отвёрткой, винты открутите торцевой головкой на 10 мм. Пистоны в багажнике часто ломаются, поэтому заранее приобретите запасные (артикул 2123-6810030).
При снятии обшивки передней стойки обратите внимание на жгут проводов, идущий к датчику подушки безопасности. Он закреплён пластиковым хомутом к металлическому каркасу. Перережьте хомут кусачками, но не тяните за провода – их повреждение приведёт к ошибкам в системе SRS. После демонтажа обшивки отложите её в сторону, избегая контакта с острыми предметами.
Если обшивка сидит плотно, не применяйте силу. Проверьте наличие дополнительных креплений: на Ниве Шевроле 2010–2015 годов выпуска встречаются винты под ковролином в районе порога. Их можно обнаружить, приподняв край ковролина и осмотрев металлический усилитель кузова. Используйте магнитную отвёртку, чтобы не потерять мелкие детали.
После снятия обшивки осмотрите металлические кронштейны крепления ремня на предмет коррозии или деформации. Если обнаружены следы ржавчины, зачистите поверхность наждачной бумагой (зернистость P120) и обработайте преобразователем ржавчины. При установке новой обшивки сначала защёлкните верхние крепления, затем зафиксируйте пистоны и винты, начиная с нижней части стойки.
Определение точек крепления ремня на кузове
На Ниве Шевроле заводские точки крепления ремня безопасности расположены в трёх ключевых зонах: нижняя анкерная скоба у порога (координаты от переднего края сиденья – 250–280 мм), верхняя петля на средней стойке кузова (высота от пола – 700–750 мм) и инерционная катушка в багажном отсеке или за задним сиденьем. Для передних сидений нижняя точка крепится болтом М10×1,25 с моментом затяжки 40–45 Н·м, верхняя – болтом М8×1,25 (25–30 Н·м). Задние ремни фиксируются к кузову через кронштейны на полу багажника (болты М10) и к петле на задней стойке (болт М8). Перед установкой проверьте наличие заводских резьбовых втулок – при их отсутствии потребуется нарезка резьбы или использование самонарезающих болтов.
Особое внимание уделите средней стойке: на моделях до 2010 года верхняя петля может быть смещена на 15–20 мм в сторону салона из-за особенностей штамповки кузова. В этом случае используйте регулировочные шайбы толщиной 3–5 мм или подберите кронштейн с удлинённой проушиной. Для задних ремней проверьте расстояние между нижними точками крепления – оно должно составлять 450±10 мм для корректной работы натяжителя. При установке на нештатные сиденья (например, спортивные) допускается смещение точек на ±30 мм, но угол наклона ремня не должен превышать 60° от горизонтали.
Для проверки надёжности креплений используйте динамометрический ключ и тест на отрыв: приложите усилие 1500 Н (≈150 кгс) к каждой точке, имитируя нагрузку при аварии. Если кузов «играет» или слышны скрипы, усилите зону крепления дополнительными пластинами из стали 2–3 мм или замените болты на высокопрочные класса 8.8. Избегайте сварки – она ослабляет штатную конструкцию кузова.
Установка и фиксация инерционной катушки
Инерционная катушка крепится к кузову Нивы Шевроле через штатное отверстие в средней стойке или кронштейн, предусмотренный конструкцией. Перед монтажом проверьте наличие заводских меток на кузове – они указывают на оптимальное положение катушки для корректной работы механизма блокировки. Используйте болт М10х1,25 с шайбой и гровером, затягивая моментом 25–30 Н·м. Если отверстие отсутствует или повреждено, просверлите новое диаметром 10,5 мм, предварительно убедившись в отсутствии проводки и топливопроводов за панелью.
При установке катушки на нештатное место (например, при доработке салона) применяйте усиленный кронштейн из стали толщиной не менее 3 мм. Крепежные отверстия кронштейна должны совпадать с посадочными местами катушки, а сам он фиксироваться к силовому элементу кузова (лонжерону, поперечине) через болты М8 с моментом затяжки 35–40 Н·м. Избегайте крепления к пластиковым или тонкостенным деталям – вибрация приведет к разрушению фиксации. После установки проверьте свободный ход ремня: он должен вытягиваться и втягиваться без заеданий, а блокировка срабатывать при резком рывке.
Для предотвращения самопроизвольного ослабления крепежа нанесите на резьбу болтов фиксатор Loctite 243 или аналогичный средней прочности. После затяжки покройте головки болтов антикоррозийным составом, особенно если работы проводятся в нижней части стойки, где скапливается влага. Периодически (раз в 10 000 км) проверяйте затяжку крепежа и состояние катушки: треск при вытягивании ремня или неравномерное сматывание указывают на износ механизма.
Монтаж замка и регулировочного механизма
Замок ремня безопасности на Ниве Шевроле крепится к кузову через штатные отверстия в пороге или кронштейне сиденья. Перед установкой проверьте наличие заводских меток – они обозначены стрелками или углублениями на металле. Если меток нет, ориентируйтесь на положение соседнего замка: расстояние между центрами крепежных отверстий должно составлять 120±2 мм. Используйте болты М10×1,25 с классом прочности не ниже 8.8 и обязательно установите пружинные шайбы для предотвращения самопроизвольного ослабления.
Регулировочный механизм высоты крепится к стойке кузова в двух точках: верхнее отверстие совмещается с резьбовым гнездом на стойке, нижнее – с кронштейном, приваренным к порогу. Для точной фиксации используйте шаблон из картона: приложите его к стойке, отметьте центры отверстий и перенесите разметку на кузов. Болты М8×1,0 затягивайте динамометрическим ключом с моментом 25–30 Н·м. Избегайте перетяжки – это может деформировать пластиковый корпус механизма.
При установке замка на заднее сиденье обратите внимание на угол наклона: он должен составлять 15–20° относительно вертикали. Это обеспечит правильное срабатывание инерционной катушки и предотвратит заклинивание ремня при резком торможении. Если кузов имеет следы коррозии в зоне крепления, обработайте отверстия преобразователем ржавчины и нанесите герметик на резьбу болтов. Для задних замков используйте удлиненные болты М10×1,5 длиной 30 мм – стандартные могут не достать до гайки в нише кузова.
Регулировочный механизм высоты перед установкой смажьте силиконовой смазкой в местах трения пластиковых направляющих. Это снизит износ и устранит скрипы при перемещении. Перед затяжкой болтов проверьте плавность хода: механизм должен перемещаться без заеданий на всем диапазоне регулировки. Если ход тугой, осмотрите направляющие на наличие заусенцев или деформаций – устраните их надфилем.
После монтажа замка подключите электрический разъем индикатора непристегнутого ремня. На Ниве Шевроле используется двухконтактный разъем с ключом для правильной полярности. Если проводка отсутствует или повреждена, используйте провод сечением 0,75 мм² и обожмите клеммы типа «мама» 6,3 мм. Изолируйте соединения термоусадочной трубкой – это предотвратит короткое замыкание при попадании влаги.
Для проверки работоспособности замка выполните тест на срабатывание: резко потяните ремень на себя – инерционная катушка должна заблокироваться. Если блокировки не происходит, ослабьте крепление замка и сместите его на 2–3 мм в сторону салона. Повторите тест. При необходимости отрегулируйте положение направляющей планки на стойке – она должна находиться на одной линии с проушиной замка.
При установке регулировочного механизма на переднее сиденье учтите, что его нижний кронштейн крепится к полу через резиновую прокладку. Она компенсирует вибрации и предотвращает передачу шума в салон. Если прокладка отсутствует или изношена, замените ее на аналог из маслостойкой резины толщиной 3–4 мм. Болты крепления к полу затягивайте с моментом 18–22 Н·м – чрезмерное усилие может сорвать резьбу в кузове.
После завершения монтажа проверьте совместимость замка с ответной частью ремня. Вставьте язычок ремня в замок до щелчка – он должен фиксироваться без люфта. Если язычок входит с усилием или не фиксируется, отрегулируйте положение замка или замените пружину фиксатора. Для задних сидений допускается небольшой зазор (до 1 мм) между язычком и корпусом замка – это не влияет на безопасность, но облегчает расстегивание.
Проверка натяжения и работоспособности ремня
После установки ремня безопасности на Ниву Шевроле проверьте натяжение, потянув лямку с усилием 10–15 кг. Ремень должен вытягиваться плавно, без рывков, но при этом инерционная катушка обязана блокироваться при резком движении (например, при имитации аварийного торможения). Если лямка вытягивается слишком легко или, наоборот, заедает, отрегулируйте механизм катушки или замените ремень – допустимый люфт не должен превышать 2–3 мм при нагрузке.
Для проверки работоспособности инерционного механизма сядьте в кресло, застегните ремень и резко наклонитесь вперед. Катушка должна мгновенно заблокироваться, не позволяя лямке вытягиваться дальше. Если блокировка срабатывает с задержкой или не срабатывает вовсе, разберите механизм и очистите его от грязи – частая причина неисправности – пыль и продукты износа внутри катушки. При необходимости смажьте подвижные части силиконовой смазкой, избегая попадания на ленту ремня.
Осмотрите лямку на предмет повреждений: потертостей, надрывов или деформации ткани. Даже микроскопические разрывы снижают прочность ремня на 30–40%. Особое внимание уделите участкам возле пряжки и направляющих – там чаще всего возникают заломы. Если обнаружены дефекты, ремень подлежит замене: ремонт недопустим, так как восстановить заводские характеристики невозможно.
Проверьте фиксацию креплений: болты должны быть затянуты моментом 40–45 Н·м. Используйте динамометрический ключ – перетяжка приводит к деформации кузова, а недотяжка – к люфту ремня. После затяжки покачайте ремень вверх-вниз: допустимое смещение не должно превышать 1 мм. Если крепление шатается, замените болты или усильте посадочное место металлической шайбой толщиной 2–3 мм.
Сборка обшивки и финальная проверка системы
Установите на место пластиковые накладки стоек кузова, начиная с центральной (В-стойки). Плотно прижмите фиксаторы по периметру – на Ниве Шевроле их 6 штук на каждой накладке: 2 сверху, 3 снизу и 1 сбоку у замка ремня. Если фиксаторы сломаны, замените их на новые (артикул 2123-6803032 для передних, 2123-6803034 для задних). Проверьте зазор между накладкой и кузовом – он не должен превышать 1,5 мм. При необходимости подогните металлические язычки крепления пассатижами.
Восстановите обшивку салона в следующем порядке:
- Установите пороговую накладку (артикул 2123-5109010), защелкнув её в пазы и закрепив саморезом в передней части (используйте крестовую отвертку PH2).
- Верните на место боковую панель передней двери (2 клипсы у петель, 1 винт под заглушкой).
- Закрепите нижнюю часть торпедо (4 самореза под заглушками, 2 клипсы у рулевой колонки).
- Проверьте совпадение технологических отверстий для ремней – смещение более 2 мм недопустимо.
Финальная проверка включает три этапа. Сначала визуально оцените натяжение ремня: при нажатии пальцем прогиб лямки не должен превышать 10 мм. Затем выполните динамический тест – резко потяните ремень на себя с усилием 30–40 кг: инерционная катушка должна заблокироваться. Завершите проверку на ходу: разгонитесь до 20 км/ч и резко затормозите – ремень обязан зафиксироваться без проскальзывания. При обнаружении люфта или заеданий замените катушку (артикул 2123-6803010-10).
