Генератор ВАЗ 2106 – агрегат типа Г-221 с номинальным током 42 А и напряжением 14 В. Его конструкция включает статор с обмоткой, ротор с контактными кольцами, крышки с подшипниками и выпрямительный блок. Разборка требуется при падении напряжения ниже 13,5 В, посторонних шумах или механических повреждениях. Перед началом работ отключите аккумулятор и снимите генератор с автомобиля, открутив гайку натяжителя ремня и крепёжные болты.
Для разборки потребуются: ключи на 10, 13, 17, 19, отвёртка с плоским жалом, молоток, съёмник подшипников (если планируется их замена), мультиметр для проверки обмоток. Работайте на чистой поверхности, чтобы не потерять мелкие детали – шайбы, стопорные кольца, регулировочные прокладки. Запоминайте последовательность снятия элементов: крышки стягиваются тремя болтами М8, а ротор фиксируется гайкой М18 с левой резьбой.
При извлечении ротора осмотрите контактные кольца: износ более 0,5 мм или следы подгара требуют проточки на токарном станке. Подшипники проверяйте на люфт – радиальный зазор свыше 0,1 мм указывает на необходимость замены. Смазка подшипников – Литол-24 или аналог, но не более 2/3 объёма полости. Сборку проводите в обратной последовательности, контролируя момент затяжки гаек: 35–45 Н·м для шкива, 20–25 Н·м для крышек.
Необходимые инструменты и материалы для разборки генератора
Для разборки генератора ВАЗ 2106 потребуется набор ключей: рожковые на 8, 10, 13 и 17 мм, а также торцевые головки тех же размеров с удлинителем. Без них не получится открутить гайки крепления шкива, крышки и регулятора напряжения. Шестигранник на 6 мм пригодится для снятия подшипникового узла, если потребуется замена подшипников.
Отвёртка с плоским жалом шириной 5–7 мм нужна для демонтажа щёткодержателя и снятия крышки со стороны контактных колец. Крестовая отвёртка понадобится только в редких случаях – например, при откручивании винтов крепления выпрямительного блока. Для работы с подшипниками используйте съёмник с лапками или пресс, иначе рискуете повредить посадочные места.
Молоток с резиновой или медной насадкой поможет аккуратно выбить ротор из передней крышки, если он закис. Обычный молоток применять не стоит – сталь может деформировать алюминиевые детали. Для очистки контактных колец и коллектора используйте наждачную бумагу с зернистостью 800–1000 или специальную полировочную пасту.
Смазка Литол-24 или её аналог потребуется для обслуживания подшипников, если они не подлежат замене. Наносите её тонким слоем, избегая избытка – лишняя смазка будет выдавливаться и загрязнять обмотки. Для фиксации резьбовых соединений при сборке используйте фиксатор резьбы средней прочности, например, Loctite 243.
Запасные части берите только оригинальные или проверенных производителей: подшипники 6303 и 6202 (закрытого типа), щётки генератора с пружинами, диодный мост ВБГ-1 или его аналог. Дешёвые комплектующие часто не выдерживают заявленных нагрузок и приводят к повторному ремонту. Перед установкой новых деталей проверяйте их на соответствие размерам и электрическим параметрам.
Рабочее место должно быть оборудовано тисками с мягкими губками для фиксации корпуса генератора при снятии подшипников. Освещение – яркое и направленное, чтобы не пропустить трещины в крышках или следы перегрева на обмотках. Перчатки из хлопка защитят руки от мелких деталей и острых кромок, а ёмкость для мелких крепёжных элементов предотвратит их потерю.
Снятие генератора с автомобиля перед разборкой
Перед началом работ отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить короткое замыкание. На ВАЗ 2106 генератор расположен с правой стороны двигателя и крепится к кронштейну двумя болтами М10×1,25 длиной 30 и 45 мм. Верхний болт дополнительно фиксирует натяжную планку, поэтому его откручивание потребует удержания гайки ключом на 17 мм.
Снимите ремень привода генератора, ослабив гайку натяжной планки ключом на 17 мм и сместив генератор к блоку цилиндров. Ремень маркируется как 10×825 или 10×850 (ширина×длина в мм), проверьте его состояние – трещины или расслоения указывают на необходимость замены. Если ремень заклинило, используйте монтировку для смещения генератора, но не прилагайте чрезмерных усилий к алюминиевому корпусу.

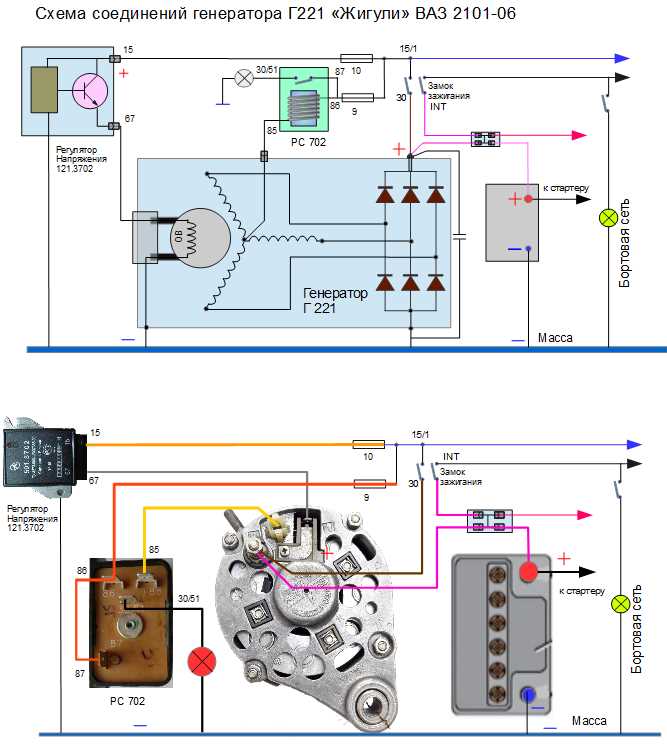

Отсоедините провода от генератора: толстый провод (сечение 16 мм²) с клеммы «30» и тонкий (1,5 мм²) с клеммы «67». Клеммы закреплены гайками М8, для их откручивания потребуется ключ на 10 мм. Запомните расположение проводов или сфотографируйте – ошибка при подключении после сборки приведет к выходу из строя диодного моста.
Нижний болт крепления генератора часто ржавеет из-за попадания влаги. Если стандартный ключ на 17 мм не справляется, используйте головку с удлинителем или жидкость WD-40. В крайнем случае болт можно срезать болгаркой, но это усложнит последующую установку. После откручивания болтов генератор останется висеть на проводах – аккуратно выньте его, избегая рывков.
Проверьте состояние кронштейна крепления генератора. На ВАЗ 2106 он изготавливается из стали толщиной 4 мм и подвержен коррозии. Если на поверхности обнаружены трещины или сильная деформация, замените кронштейн – артикул 2101-3701630. При установке нового кронштейна используйте болты М10×1,25 с шайбами увеличенного диаметра (16 мм) для равномерного распределения нагрузки.
Осмотрите шкив генератора на предмет износа. На ВАЗ 2106 устанавливается шкив с наружным диаметром 62 мм и шестью ручьями под клиновой ремень. Если на поверхности ручьев видны задиры или неравномерный износ, замените шкив – артикул 2101-3701120. Для снятия шкива потребуется специальный съемник или два ключа на 19 мм для фиксации вала и гайки.
Перед полным снятием генератора проверьте люфт подшипников. Зажмите шкив в тисках через мягкие прокладки и покачайте вал в радиальном направлении. Допустимый люфт – не более 0,1 мм. Превышение этого значения указывает на необходимость замены подшипников или всего генератора. Запомните положение регулятора напряжения – на ВАЗ 2106 он крепится двумя винтами М5 и может быть поврежден при неаккуратном демонтаже.
После снятия генератора закройте отверстия в кронштейне и проводах полиэтиленовыми пакетами, чтобы предотвратить попадание пыли и влаги. Очистите посадочные поверхности от грязи и старой смазки – используйте ветошь и бензин «Калоша». Если планируется длительное хранение генератора, обработайте металлические части консервирующей смазкой типа «Мовиль» для защиты от коррозии.
Демонтаж шкива и снятие крышки со стороны привода
Для снятия шкива зафиксируйте ротор генератора от проворачивания. Используйте ключ на 19 мм, удерживая гайку шкива, и торцевую головку на 10 мм для откручивания стопорной гайки подшипника. Если шкив прикипел, нанесите проникающую смазку (например, WD-40) на резьбу и выждите 10–15 минут. Применяйте ударную отвёртку или молоток с наставкой для срыва гайки – резкие удары эффективнее плавного усилия. После откручивания снимите шкив, шайбу и дистанционную втулку, отметив их взаимное расположение для последующей сборки.
После снятия болтов крышка может оставаться плотно посаженной из-за герметика или коррозии. Аккуратно подденьте её плоской отвёрткой в зоне стыка с корпусом, избегая повреждения посадочных поверхностей. Если крышка не поддаётся, используйте резиновый молоток, нанося лёгкие удары по её периметру. Проверьте состояние переднего подшипника (артикул 180201) – при люфте или шуме его необходимо заменить. Очистите посадочное место на крышке от остатков старой прокладки и герметика, используя пластиковый скребок или наждачную бумагу с зернистостью P400.
Перед установкой новой крышки или повторной сборкой нанесите тонкий слой герметика (например, ABRO 999) на привалочную поверхность корпуса. Избегайте избытка – выдавленный герметик может попасть в подшипник или обмотку. При затяжке болтов крышки соблюдайте момент 5–6 Н·м, действуя по диагонали, чтобы равномерно распределить нагрузку. Убедитесь, что крышка села без перекосов, иначе возможен преждевременный износ подшипника или нарушение соосности шкива.

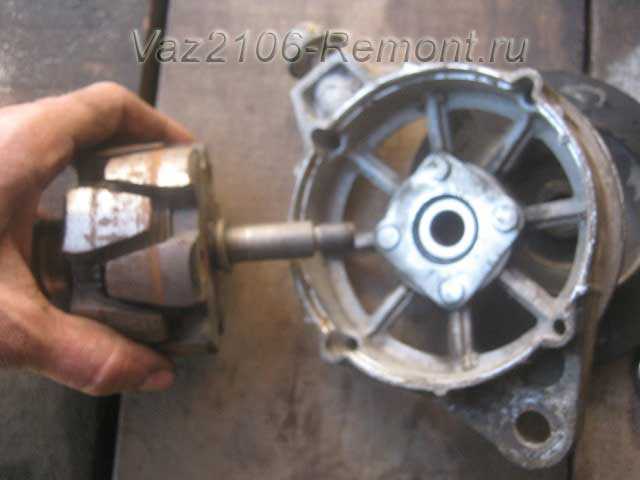

Извлечение ротора и проверка его состояния
После снятия шкива и разборки передней крышки генератора ротор извлекается выпрессовкой из подшипника. Для этого используйте съемник с захватами под внутреннюю обойму подшипника или аккуратно выбейте ротор через деревянную проставку, нанося удары по валу со стороны контактных колец. Избегайте деформации вала – чрезмерные усилия могут привести к его искривлению, что нарушит балансировку и вызовет вибрацию при работе.
Проверка ротора начинается с визуального осмотра обмотки возбуждения на предмет обрывов, потемнений или следов оплавления. Сопротивление обмотки должно составлять 4,3–4,7 Ом при измерении мультиметром между контактными кольцами. Если значение выходит за пределы, ротор подлежит замене. Также проверьте изоляцию обмотки относительно вала – при напряжении 220 В контрольная лампа не должна загораться. Контактные кольца осматриваются на износ: минимально допустимая толщина – 1,5 мм; при меньшем значении кольца протачиваются на токарном станке или заменяются.
Проверка биения вала ротора проводится индикатором часового типа на призмах. Допустимое отклонение – не более 0,05 мм. При превышении ротор правят на прессе или заменяют. Подшипник на валу должен вращаться без заеданий и люфта; если обнаружены дефекты, его снимают съемником и устанавливают новый с натягом 0,005–0,02 мм. Смазка подшипника – Литол-24, закладывается на 2/3 объема полости.
Разборка статора и осмотр обмоток на повреждения
Осмотрите магнитопровод статора на предмет механических повреждений. Сколы, заусенцы или деформация пластин свидетельствуют о перегреве или ударе. Даже незначительные повреждения сердечника снижают КПД генератора и могут вызвать вибрацию ротора. При обнаружении дефектов статор подлежит замене.
Очистите статор от пыли и грязи безворсовой салфеткой, смоченной в бензине или спирте. Не используйте металлические щетки – они могут повредить изоляцию. После очистки продуйте обмотки сжатым воздухом под давлением не более 2 атм, чтобы удалить остатки загрязнений из труднодоступных мест.
Снятие подшипников и их замена при необходимости
Подшипники генератора ВАЗ 2106 – критически важные элементы, износ которых приводит к повышенному шуму, вибрации и, в конечном итоге, выходу агрегата из строя. Перед началом работ убедитесь, что у вас есть съемник подшипников с лапками на 30–50 мм, молоток с медной или резиновой насадкой, оправка диаметром 30–35 мм и новый комплект подшипников (передний – 6303, задний – 6202). Работайте на чистой поверхности, чтобы избежать попадания абразивных частиц в механизм.
Сначала демонтируйте ротор из статора, как описано в предыдущем разделе. Задний подшипник (6202) запрессован в крышку генератора и удерживается стопорным кольцом. Снимите кольцо с помощью круглогубцев или специального съемника, поддев его за выступы. Если кольцо деформировано, замените его – стандартный размер 35×1,5 мм. Для извлечения подшипника используйте съемник: зацепите лапками внутреннее кольцо и вращайте винт по часовой стрелке, равномерно распределяя усилие.
При отсутствии съемника допустимо выбить подшипник через оправку, но действуйте аккуратно: удары наносите только по наружному кольцу, иначе повредите посадочное место. Диаметр оправки должен быть на 0,5–1 мм меньше внешнего диаметра подшипника (42 мм для 6202). После извлечения осмотрите посадочное гнездо: задиры, коррозия или овальность свыше 0,03 мм требуют расточки или замены крышки.
Передний подшипник (6303) расположен на валу ротора и фиксируется гайкой шкива. После снятия шкива и вентилятора подшипник остается на валу. Для демонтажа зажмите ротор в тисках через мягкие прокладки (медь, алюминий) и используйте съемник, зацепив лапками внутреннее кольцо. Если подшипник прикипел, прогрейте вал феном до 80–100°C – это расширит металл и облегчит снятие. Избегайте нагрева свыше 120°C, чтобы не повредить обмотку ротора.
Новые подшипники перед установкой проверьте на легкость вращения: заедания или люфт свыше 0,05 мм недопустимы. Смажьте посадочные места тонким слоем литола-24 или аналога (например, Mobilgrease XHP 222). Запрессовку проводите только через оправку, воздействуя на наружное кольцо подшипника. Для заднего подшипника используйте оправку диаметром 42 мм, для переднего – 47 мм. Усилие прилагайте равномерно, избегая перекосов.
При установке заднего подшипника в крышку сначала нагрейте посадочное место до 60–70°C (например, в духовке или на электроплитке). Это расширит металл и упростит запрессовку. После остывания установите стопорное кольцо, убедившись, что оно село в канавку полностью. Для переднего подшипника нагрейте вал до 80–90°C – это обеспечит плотную посадку без перекосов. После запрессовки проверьте вращение: подшипник должен крутиться свободно, без заеданий и шума.
Особое внимание уделите герметичности узла. Если на старых подшипниках были резиновые уплотнители, замените их новыми – они предотвращают попадание пыли и влаги. При сборке ротора с крышкой убедитесь, что подшипники не пережаты: между крышкой и наружным кольцом заднего подшипника должен оставаться зазор 0,1–0,3 мм. Проверьте его щупом или индикатором часового типа.
После замены подшипников соберите генератор в обратной последовательности, но не затягивайте окончательно крепеж до проверки. Прокрутите ротор вручную: он должен вращаться легко, без посторонних звуков. Подключите генератор к аккумулятору через лампу на 12 В и проверьте работу на холостых оборотах. Если шум или вибрация сохраняются, разберите узел повторно и проверьте правильность установки подшипников, а также отсутствие перекосов в посадочных местах.
Очистка и проверка диодного моста генератора
При обнаружении пробитого диода мост подлежит замене целиком. Ремонт отдельных элементов нецелесообразен: даже после замены одного диода остальные могут иметь скрытые дефекты, которые проявятся под нагрузкой. Оригинальный мост для ВАЗ 2106 маркируется как Г221 или его аналог 37.3701. При выборе неоригинала обращайте внимание на совместимость по току (не менее 40 А) и напряжению (14 В). Дешевые аналоги часто не выдерживают рабочих температур и выходят из строя через 5–10 тысяч километров.
После очистки и проверки осмотрите корпус моста на предмет трещин или оплавлений. Даже микротрещины в изоляторе приводят к утечкам тока и перегреву. Проверьте затяжку гаек крепления диодов – ослабленный контакт увеличивает сопротивление и снижает эффективность работы генератора. Момент затяжки должен составлять 3–4 Н·м. Если гайки проворачиваются с усилием, замените их вместе с шайбами: деформированные элементы нарушают теплоотвод и провоцируют перегрев.
Перед установкой моста на место нанесите на резьбовые соединения тонкий слой термопасты или контактного смазочного материала (например, Литол-24). Это предотвратит прикипание гаек и облегчит последующую разборку. После сборки генератора проверьте его работу под нагрузкой: напряжение на клеммах аккумулятора при работающем двигателе должно составлять 13,8–14,5 В. Если показания ниже, повторно разберите генератор и проверьте состояние обмоток статора и ротора.
Сборка генератора после диагностики и ремонта
Установите задний подшипник на вал ротора. Если подшипник заменялся, запрессуйте его с помощью оправки диаметром 17 мм, равномерно нагружая наружное кольцо. Избегайте ударов по внутреннему кольцу – это приведет к деформации тел качения. Проверьте легкость вращения: подшипник должен вращаться без заеданий и люфта. Нанесите на посадочное место тонкий слой смазки Литол-24 или аналога, но не переусердствуйте – избыток смазки выдавится и загрязнит обмотки.
Соберите крышки генератора с ротором. Перед установкой передней крышки (со стороны шкива) убедитесь, что сальник цел и не имеет радиальных повреждений. При замене сальника используйте оригинальный (артикул 2101-3701045) или аналог с такими же размерами: наружный диаметр 40 мм, внутренний – 17 мм, ширина 7 мм. Установите крышку на ротор, совместив метки на корпусе и крышке, затем затяните стяжные болты крест-накрест моментом 4,5–5,5 Н·м. Не перетягивайте – это приведет к деформации крышек и заклиниванию подшипников.
