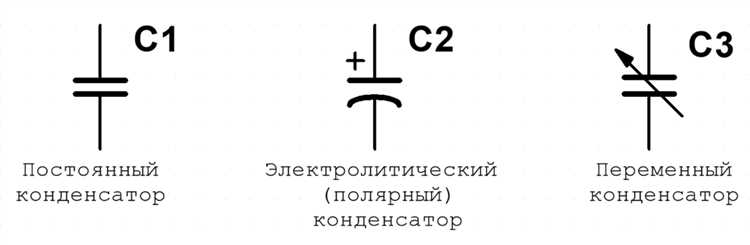

Конденсаторы на принципиальных схемах обозначаются символами, стандартизированными по ГОСТ 2.728-74 и международным нормам IEC 60617. Основной графический знак – две параллельные линии, расстояние между которыми указывает на тип конструкции: для неполярных конденсаторов линии равной длины, для полярных одна из них короче или снабжена знаками «+» и «−». Варианты обозначений зависят от функциональных особенностей: проходные, подстроечные и переменные конденсаторы имеют дополнительные элементы (стрелки, дуги, заземляющие символы).
Номинальная ёмкость указывается рядом с символом в пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ). Примеры маркировки: C1 100n (100 нФ), C2 47µ (47 мкФ). Для электролитических конденсаторов обязательно обозначение полярности: «+» у анода, «−» у катода. В высоковольтных цепях рядом с ёмкостью указывают рабочее напряжение, например, C3 22µ/450V. Пренебрежение этими деталями приводит к ошибкам при монтаже и выходу компонентов из строя.
В схемах с импульсными источниками питания часто применяют керамические конденсаторы с низким ESR (эквивалентным последовательным сопротивлением). Их обозначают без полярности, но с указанием класса стабильности: X7R, NP0 или Y5V. Для фильтрации помех используют танталовые конденсаторы, которые на схемах выделяют буквой T перед номиналом (например, C4 T10µ/16V). При выборе обозначений учитывайте не только ёмкость, но и допустимый ток пульсаций, температурный диапазон и тип диэлектрика.
Какие символы используются для обозначения конденсаторов в схемах
В электрических схемах конденсаторы обозначаются символами, стандартизированными по ГОСТ 2.728-74 и международным нормам IEC 60617. Основной символ – две параллельные линии равной длины, расстояние между которыми варьируется в зависимости от типа конденсатора. Для неполярных конденсаторов линии прямые, без дополнительных элементов. Этот символ универсален и применяется для керамических, пленочных и слюдяных конденсаторов.
Переменные конденсаторы имеют специфическое обозначение: две параллельные линии пересекает стрелка под углом 45°. Этот символ используется для подстроечных и регулируемых конденсаторов, например, в радиоприемниках или генераторах. В некоторых случаях стрелка заменяется диагональной линией, но принцип остается неизменным – указание на возможность изменения емкости.
Конденсаторы с диэлектриком из оксидного слоя (алюминиевые электролитические) иногда обозначаются с дополнительной пунктирной линией между пластинами. Это указывает на наличие электролита, но в современных схемах такой вариант встречается редко – чаще используют стандартный символ с полярностью. Для суперконденсаторов (ионисторов) применяют тот же символ, что и для электролитических, но с обозначением «SC» или «EDLC» рядом.
Для обозначения конденсаторов с нелинейными характеристиками (например, варикондов) к стандартному символу добавляют волнистую линию или букву «V». Это подчеркивает зависимость емкости от приложенного напряжения. В схемах с такими компонентами важно указывать рабочие условия, так как их параметры сильно зависят от режима эксплуатации.
В цифровых схемах и микросборках иногда используют упрощенные обозначения: две короткие параллельные линии без расстояния между ними. Это допустимо только в случаях, когда тип конденсатора очевиден из контекста (например, развязывающие конденсаторы в цепях питания микросхем). Однако в официальной документации рекомендуется придерживаться стандартных символов.
При маркировке конденсаторов на схемах рядом с символом указывают номинал в фарадах (мкФ, нФ, пФ) и рабочее напряжение. Для электролитических конденсаторов обязательно обозначают полярность, а для переменных – диапазон регулировки. В сложных схемах с несколькими конденсаторами одного типа допускается группировка символов с общим обозначением номинала, но это должно быть четко оговорено в легенде.
Как отличить полярный конденсатор от неполярного по условному графическому обозначению
При чтении схем обращайте внимание на контекст: полярные конденсаторы применяются в цепях постоянного тока (фильтры питания, связь по постоянному току), неполярные – в цепях переменного тока (разделительные, резонансные контуры). Если на схеме конденсатор стоит в цепи после выпрямителя или стабилизатора – он почти всегда полярный. В высокочастотных цепях (например, в колебательных контурах) используются исключительно неполярные конденсаторы.
Где на схеме указывается номинал и допуск конденсатора
Номинал конденсатора на электрических схемах размещают рядом с его условным графическим обозначением (УГО) – двумя параллельными линиями. Стандарт ГОСТ 2.728-74 предписывает указывать значение ёмкости в микрофарадах (мкФ), нанофарадах (нФ) или пикофарадах (пФ) без пробелов между числом и единицей измерения. Например, «10мкФ» или «470пФ». Для дробных значений используют десятичную точку: «0.1мкФ».
Допуск обозначают сразу после номинала в процентах, заключая в круглые скобки. Примеры: «10мкФ(±10%)», «22пФ(±5%)». Если допуск не указан, подразумевается стандартное значение ±20% для керамических конденсаторов или ±10% для плёночных. В схемах высокой точности допуск может быть прописан отдельно в технических требованиях.
В зарубежных схемах номинал часто записывают с использованием буквенных кодов: «4n7» вместо «4,7нФ», «100p» вместо «100пФ». Допуск при этом обозначают латинскими буквами: «J» (±5%), «K» (±10%), «M» (±20%). Например, «100nK» соответствует 100нФ с допуском ±10%. Такие обозначения встречаются в документации на импортные компоненты.
На принципиальных схемах с плотным монтажом номинал и допуск могут выносить за пределы УГО, соединяя с конденсатором линией-выноской. Это характерно для схем с большим количеством элементов, где важна читаемость. Выноска заканчивается точкой на корпусе конденсатора или стрелкой, направленной на него.
В схемах аналоговых устройств, где критична точность, допуск указывают даже для конденсаторов с номинальным значением менее 10пФ. Например, «2.2пФ(±1%)» для задающих цепей генераторов. В цифровых схемах допуск часто опускают, если его влияние на работу незначительно.
В схемах с группой однотипных конденсаторов номиналы и допуски могут быть сведены в таблицу рядом с УГО. Например, для фильтров питания указывают: «C1–C4: 100нФ(±10%)». Это сокращает объём схемы и упрощает её анализ. Табличный способ применяют в серийном производстве для унификации документации.
При использовании конденсаторов в цепях с жёсткими требованиями к стабильности (например, времязадающие RC-цепи) допуск прописывают с точностью до ±1%. В таких случаях рядом с номиналом ставят обозначение «T» (tight tolerance) или указывают конкретное значение: «1нФ(±1%)». Это сигнализирует сборщику о необходимости подбора компонента с повышенной точностью.
Как обозначаются переменные и подстроечные конденсаторы
Переменные конденсаторы на схемах обозначаются символом базового конденсатора с добавлением стрелки, пересекающей пластины под углом 45°. Стрелка указывает на возможность изменения ёмкости и всегда направлена от нижней пластины к верхней. В отечественной документации используется ГОСТ 2.728-74, где переменный конденсатор маркируется как две параллельные линии с косой стрелкой, а в зарубежных стандартах (IEC 60617) – аналогично, но с более тонкими линиями.
Подстроечные конденсаторы отличаются обозначением: вместо сплошной стрелки применяется пунктирная линия с коротким отрезком на конце, символизирующая ограниченный диапазон регулировки. В некоторых схемах встречается вариант с двумя параллельными линиями и диагональной чертой, пересекающей только одну из них – это указывает на одностороннюю подстройку. Важно: пунктирная стрелка всегда короче, чем у переменных конденсаторов.
Для многосекционных переменных конденсаторов (например, в радиоприёмниках) используют общий корпус с несколькими стрелками, каждая из которых соответствует отдельной секции. На схемах такие элементы обозначаются группой символов, объединённых пунктирной рамкой или линией, соединяющей роторы. В зарубежной практике иногда добавляют буквенный индекс (C1a, C1b) для разделения секций.
При маркировке на печатных платах переменные конденсаторы обозначаются кодом «VC» (variable capacitor) или «TC» (trimmer capacitor), за которым следует порядковый номер. Для подстроечных конденсаторов с малой ёмкостью (до 100 пФ) иногда используют обозначение «CT» (capacitor trimmer). На корпусах элементов наносят номинальную ёмкость в пикофарадах и диапазон регулировки (например, «5–30 пФ»).
При проектировании схем важно учитывать, что стрелка на символе переменного конденсатора всегда направлена в сторону увеличения ёмкости. Это помогает правильно ориентировать элемент при монтаже. Для подстроечных конденсаторов с резьбовой регулировкой (например, типа КПК) рядом с символом иногда указывают направление вращения ротора (по часовой стрелке – увеличение ёмкости).
В современных САПР (Altium Designer, KiCad) символы переменных и подстроечных конденсаторов входят в стандартные библиотеки, но их параметры (диапазон ёмкости, тип регулировки) необходимо задавать вручную. При экспорте схемы в Gerber-файлы обозначения сохраняются в виде графических примитивов, поэтому важно проверять их соответствие стандартам перед производством плат.
Какие дополнительные метки наносятся на обозначения конденсаторов в сложных схемах
В высокочастотных и импульсных схемах рядом с обозначением конденсатора часто указывают паразитные параметры: эквивалентное последовательное сопротивление (ESR) и индуктивность (ESL). Эти метки записываются в формате *ESR=0.1Ω, ESL=2nH* и позволяют оценить влияние компонента на работу цепи на частотах выше 1 МГц. Для керамических конденсаторов класса II (X7R, X5R) дополнительно обозначают температурный коэффициент ёмкости (TCC), например, *ΔC=±15% (-55…+125°C)*, что критично в цепях с жёсткими требованиями к стабильности.
В схемах с несколькими конденсаторами одного номинала применяют индексацию для устранения путаницы: *C15-1*, *C15-2* или *C30a*, *C30b*. При параллельном или последовательном соединении групп конденсаторов рядом с обозначением ставят метку *ΣC=47µF* или *Ceq=10µF*, указывая суммарную ёмкость. В силовых цепях импульсных источников питания обозначают допустимый ток пульсаций: *Iripple=3A@100kHz*, что помогает подобрать компонент с запасом по мощности.
Для электролитических конденсаторов обязательны метки полярности (*+* у анода) и рабочего напряжения: *50V* или *35V (surge 40V)*. В схемах с высокими требованиями к надёжности указывают срок службы: *Lifetime=5000h@105°C*, а для алюминиевых конденсаторов с полимерным электролитом добавляют *ESR<10mΩ*. В цепях с переменным напряжением рядом с неполярными конденсаторами ставят метку *AC 250V*, даже если номинал постоянного напряжения выше.
В аналоговых фильтрах и цепях точной настройки рядом с конденсатором обозначают допуск: *±1%*, *±5%* или *±20%*, а для прецизионных приложений – температурный коэффициент: *TCC=30ppm/°C*. В схемах с поверхностным монтажом (SMD) указывают типоразмер корпуса: *0805*, *1206* или *1210*, что важно для компоновки платы и выбора технологии пайки. Для конденсаторов с низким током утечки добавляют метку *Ileak<0.1µA@25°C*.
В схемах с резервированием или горячей заменой конденсаторы маркируют по функциональному назначению: *Cdec* (развязка), *Cfilt* (фильтрация), *Ccoupl* (связь). В импульсных преобразователях рядом с входными и выходными конденсаторами ставят метки *Cin*, *Cout* с указанием минимально допустимой ёмкости для стабильной работы контроллера. Для конденсаторов в цепях защиты от электростатического разряда (ESD) обозначают класс стойкости: *IEC 61000-4-2 Level 4*.
В схемах с нестандартными условиями эксплуатации указывают дополнительные параметры: *Vibration=20g@20-2000Hz* для автомобильной электроники или *Humidity=95%RH@60°C* для промышленных применений. Для конденсаторов в цепях с высоким напряжением (свыше 1 кВ) рядом с обозначением ставят метку *Partial Discharge<5pC@1.2Un*, что гарантирует отсутствие внутренних пробоев. В схемах с длительным хранением добавляют дату производства или срок годности: *MFG 2023-05*, особенно для электролитических конденсаторов, где электролит со временем деградирует.
Типичные ошибки при чтении обозначений конденсаторов и как их избежать
Вторая ошибка – неверная интерпретация номинала из-за разнообразия систем маркировки. Например, конденсатор с надписью «473» имеет ёмкость 47 нФ (47 × 10³ пФ), а не 473 пФ. На схемах номиналы указываются в микрофарадах (мкФ), нанофарадах (нФ) или пикофарадах (пФ), но без единиц измерения. Запомните ключевые соотношения: 1 мкФ = 1000 нФ = 1 000 000 пФ. Для проверки используйте мультиметр с функцией измерения ёмкости или сверяйтесь с документацией.
Третья проблема – игнорирование допуска и рабочего напряжения. На схемах часто указывают только ёмкость, опуская допуск (±5%, ±10%, ±20%) и максимальное напряжение (например, 16 В, 50 В). Конденсатор с допуском ±20% и номиналом 10 мкФ может иметь реальную ёмкость от 8 до 12 мкФ, что критично в фильтрах питания. Рабочее напряжение должно превышать максимальное в цепи минимум на 20–30%: для цепи 12 В выбирайте конденсатор на 16 В или выше.

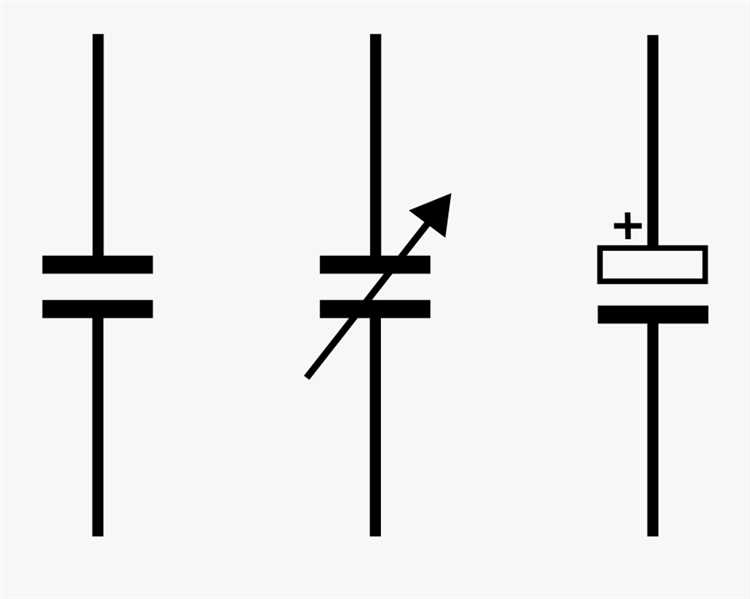

- Ошибка с обозначением переменных конденсаторов: их символ – две параллельные линии с наклонной стрелкой, но часто путают с подстроечными (стрелка перпендикулярна линиям). Переменные конденсаторы используются для настройки частоты (например, в радиоприёмниках), а подстроечные – для разовой калибровки. На схемах рядом с символом указывают диапазон регулировки (например, 5–50 пФ).
Четвёртая ошибка – неучёт типа диэлектрика при замене конденсаторов. На схемах редко указывают материал (полипропилен, керамика, плёнка), но он критичен для работы. Например, плёночные конденсаторы (MKP) стабильны в высокочастотных цепях, а электролитические – нет. Керамические конденсаторы класса I (NP0, C0G) имеют минимальные потери и температурный дрейф, но малую ёмкость. При замене сверяйтесь с datasheet: даже одинаковые номиналы разных типов могут вызвать сбои.
Примеры реальных схем с разными типами конденсаторов и их обозначениями
В импульсных источниках питания часто применяют керамические конденсаторы для фильтрации высокочастотных помех. На схемах они обозначаются символом C с двумя параллельными линиями без полярности. Например, в блоке питания ATX конденсатор C1 (10 мкФ, X7R, 25 В) устанавливается на выходе выпрямителя для сглаживания пульсаций. Керамика здесь предпочтительна из-за низкого ESR и стабильности при высоких частотах, но важно учитывать эффект микрофонного шума при механических вибрациях.
В аудиоусилителях класса D электролитические конденсаторы используются для фильтрации низкочастотных сигналов. На схемах они обозначаются с полярностью: плюсовая обкладка – утолщённая линия, минусовая – тонкая. В схеме усилителя TDA7492 конденсатор C4 (1000 мкФ, 35 В) стоит на шине питания для подавления фона сети. При выборе электролитов критичны параметры: допустимое напряжение должно превышать рабочее на 20–30%, а ESR – быть минимальным для снижения тепловых потерь.
Плёночные конденсаторы (полипропиленовые или полиэфирные) незаменимы в цепях точной временной задержки и фильтрах верхних частот. Их обозначение на схемах аналогично керамическим, но часто сопровождается указанием материала диэлектрика (например, MKP для полипропилена). В схеме таймера NE555 конденсатор C1 (10 нФ, MKP) задаёт время задержки с точностью ±5% благодаря низкому коэффициенту абсорбции заряда. Для высоковольтных применений (до 1 кВ) выбирают плёночные конденсаторы с зазором между обкладками.
В схемах согласования антенн и ВЧ-трактов используют подстроечные конденсаторы, обозначаемые символом C с диагональной стрелкой. В приёмнике на микросхеме Si4735 подстроечный конденсатор C5 (5–30 пФ) служит для точной настройки входного контура на частоту 100 МГц. При монтаже важно обеспечить механическую стабильность: вибрации могут смещать ротор, изменяя ёмкость. Для минимизации потерь выбирают конденсаторы с воздушным или керамическим диэлектриком.
