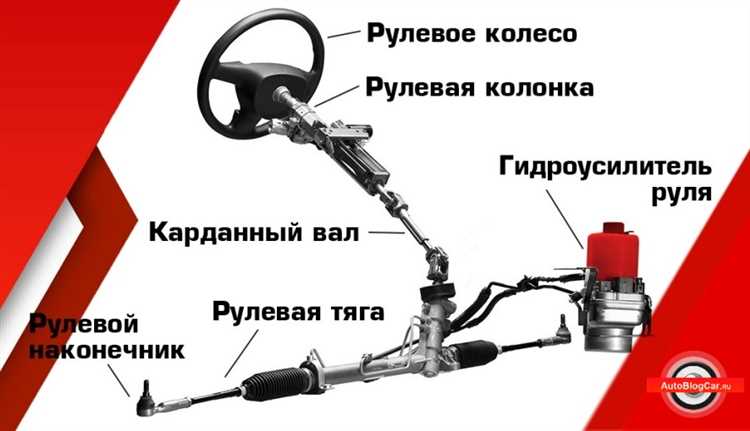

Люфт рулевой рейки – это зазор между зубчатым механизмом рейки и шестерней рулевого вала, который приводит к потере точности управления автомобилем. Допустимый люфт в большинстве легковых автомобилей составляет 10–15 градусов или 15–20 мм при измерении на ободе руля. Превышение этих значений указывает на износ деталей: подшипников, втулок, зубчатого зацепления или крепежных элементов.
Первые признаки люфта проявляются в виде вибраций на руле, стуков при поворотах или неравномерного износа шин. На скорости свыше 60 км/ч автомобиль может начать «плавать» по полосе, требуя постоянной корректировки траектории. При диагностике важно исключить другие причины: неисправности подвески, развал-схождение или износ шаровых опор.
Для проверки люфта зафиксируйте автомобиль на ровной площадке, выключите двигатель и попросите помощника покачать руль влево-вправо с амплитудой 5–10 градусов. Наблюдайте за движением наконечников рулевых тяг: если они смещаются раньше, чем начинает поворачиваться колесо, – люфт присутствует. Точное измерение проводится с помощью люфтомера или индикатора часового типа, установленного на рулевой колонке.
Устранение люфта зависит от его причины. При износе втулок рейки их заменяют на полимерные или металлические аналоги – стандартный ресурс составляет 80–120 тыс. км. Если повреждено зубчатое зацепление, требуется замена рейки в сборе. Регулировка зазора с помощью гайки на торце рейки временно снижает люфт, но не устраняет износ. После ремонта обязательно проверьте углы установки колес.
Какие признаки указывают на люфт рулевой рейки
Первый и наиболее очевидный симптом – увеличенный свободный ход рулевого колеса. В исправном состоянии люфт не должен превышать 10–15 градусов (примерно 3–5 см по ободу руля на легковых автомобилях). Если при повороте руля на небольшой угол колеса не реагируют, а затем резко «схватывают», это указывает на износ зубчатого зацепления рейки или ослабление креплений. Измерьте люфт с помощью специального прибора или линейки, зафиксировав руль в среднем положении и слегка покачивая его влево-вправо.
Стук в рулевом механизме при проезде неровностей или резком повороте – второй характерный признак. Звук возникает из-за ударов изношенных деталей рейки (например, червячной пары или сухарей) друг о друга. Особенно отчетливо стук слышен на мелких кочках или при трогании с места с вывернутыми колесами. Для диагностики поднимите переднюю часть автомобиля на подъемнике и попросите помощника покачать руль, одновременно проверяя рукой корпус рейки на вибрации.
Неравномерный износ шин по внутренней или наружной кромке также может сигнализировать о проблемах с рейкой. Люфт приводит к неправильному схождению колес, что вызывает ускоренное истирание резины. Осмотрите протектор: если на одной стороне шины видны залысины или «пилы», а на другой – нормальный рисунок, проверьте геометрию подвески и состояние рейки. Особое внимание уделите автомобилям с пробегом свыше 80 000 км, где износ деталей рулевого управления наиболее вероятен.
Подтекание жидкости гидроусилителя (ГУР) или появление масляных пятен под автомобилем в районе рейки – прямой признак разгерметизации системы. Утечка происходит через изношенные сальники или уплотнительные кольца, что приводит к снижению давления в контуре и увеличению люфта. Проверьте уровень жидкости в бачке ГУР: если он постоянно падает, а под машиной видны следы масла, рейку необходимо демонтировать для замены уплотнений. Игнорирование течи приведет к выходу из строя насоса ГУР и полной потере управляемости.
Вибрация на руле при движении на высоких скоростях (обычно свыше 80 км/ч) часто связана с люфтом рейки. Причина – биение рулевых тяг или износ карданных шарниров рулевого вала, которые передают колебания на рулевое колесо. Для проверки проведите тест на ровном участке дороги: разгонитесь до 100 км/ч и отпустите руль на 2–3 секунды. Если автомобиль уводит в сторону или руль начинает «дрожать», требуется диагностика рулевого механизма и подвески.
Тугое или неравномерное вращение руля в одну сторону – признак заклинивания рейки или повреждения зубчатого зацепления. Чаще всего это происходит из-за попадания грязи в механизм или коррозии внутренних деталей. Проверьте легкость вращения руля на месте: если в одном направлении усилие заметно больше, чем в другом, рейку необходимо разбирать. Особенно критично это для автомобилей с электроусилителем руля (ЭУР), где неисправность может привести к срабатыванию аварийного режима и отключению усилителя.
Появление металлической стружки в жидкости ГУР при замене – косвенный, но верный признак износа рейки. Стружка образуется при трении металлических деталей (например, червяка и зубчатой рейки) и циркулирует по системе, ускоряя износ насоса и клапанов. Если при сливе жидкости вы обнаружили блестящие частицы, рейку необходимо заменить или отремонтировать. Одновременно с этим промойте систему специальным очистителем, чтобы удалить остатки стружки и предотвратить повторное повреждение компонентов.
Как проверить люфт рулевой рейки без специальных инструментов
Загоните автомобиль на ровную площадку с твердым покрытием. Убедитесь, что колеса стоят прямо, а руль находится в нейтральном положении. Заглушите двигатель и включите стояночный тормоз. Если автомобиль оснащен гидроусилителем, проверку лучше проводить при работающем двигателе, чтобы исключить влияние насоса ГУР на результаты.
Возьмитесь за рулевое колесо обеими руками в положении «9 и 3 часа» и слегка покачайте его влево-вправо с амплитудой не более 5–10 градусов. Прислушайтесь к звукам: стук или глухой металлический лязг в районе передней подвески указывает на износ шарниров рулевых тяг или самой рейки. Если звук отсутствует, но руль перемещается свободно без сопротивления, это признак люфта в механизме.
Попросите помощника сесть в салон и поворачивать руль на 10–15 градусов в каждую сторону, пока вы осматриваете рулевые тяги и наконечники под автомобилем. Обратите внимание на зазоры в шаровых соединениях: если наконечник или тяга двигаются относительно поворотного кулака или рейки, люфт присутствует. Особое внимание уделите пыльникам – их повреждение часто сопровождается коррозией и износом шарниров.
Проверьте крепление самой рейки к кузову или подрамнику. Возьмитесь за корпус рейки рукой и попробуйте покачать его вверх-вниз и влево-вправо. Если крепежные болты ослаблены или резиновые втулки изношены, рейка будет смещаться, создавая дополнительный люфт. Допустимое смещение – не более 1–2 мм; превышение этого значения требует подтяжки или замены элементов.
Для проверки люфта в зубчатом зацеплении рейки попросите помощника резко повернуть руль на 30–40 градусов в одну сторону, затем в другую, а сами наблюдайте за движением рулевых тяг. Если тяги начинают двигаться с задержкой относительно поворота руля, это указывает на износ зубьев рейки или шестерни. Задержка более 2–3 секунд – критический признак, требующий диагностики на стенде.
Завершите проверку тестом на ходу. На скорости 20–30 км/ч на ровном участке дороги отпустите руль на 1–2 секунды. Если автомобиль уводит в сторону или руль самопроизвольно поворачивается, это может быть следствием неравномерного люфта в рейке или подвеске. Повторите тест на неровностях: стуки при проезде ям подтвердят износ рулевого механизма.
Какие части рулевой рейки изнашиваются и вызывают люфт
Зубчатая пара – сердце рулевого механизма. Шестерня, соединенная с рулевым валом, передает вращение на рейку с нарезанными зубьями. Со временем зубья истираются, особенно при агрессивном стиле вождения или езде по неровностям. Износ проявляется в виде ступенчатого люфта: руль сначала «проскакивает» на несколько градусов, а затем начинает реагировать на поворот. Диагностировать проблему можно по характерному металлическому скрежету при вращении руля на месте.
Втулки рейки – полимерные или металлические направляющие, фиксирующие рейку в корпусе. Они компенсируют зазоры и предотвращают поперечные смещения. При износе втулок рейка начинает «гулять» в корпусе, что приводит к увеличению люфта и стукам при проезде неровностей. Особенно быстро изнашиваются втулки из пластика (например, в рейках ZF или TRW), если в систему попадает грязь или влага. Замена втулок требует частичной разборки рейки и подбора ремкомплекта под конкретную модель.
Подшипники шестерни и опорные подшипники рейки также подвержены износу. Верхний подшипник шестерни (обычно шариковый) воспринимает осевые нагрузки, а нижний – радиальные. При разрушении сепаратора или выработке дорожек качения появляется осевой люфт шестерни, который передается на руль. Определить износ подшипников можно по тугому вращению руля в одну сторону или неравномерному усилию при повороте. Замена подшипников требует пресса и точной регулировки предварительного натяга.
Уплотнения (сальники и пыльники) защищают внутренние компоненты от загрязнений и удерживают смазку. Износ сальников приводит к утечке гидравлической жидкости в рейках с ГУР или попаданию абразивных частиц в механизм. Пыльники рулевых тяг, если они порваны, пропускают грязь к шаровым наконечникам, ускоряя их износ. Люфт из-за поврежденных уплотнений развивается постепенно, но без ремонта приводит к полному выходу рейки из строя. Проверять пыльники нужно каждые 10–15 тыс. км, особенно после зимнего сезона.
Рулевые тяги и наконечники – внешние элементы, напрямую влияющие на люфт. Наконечники (шаровые шарниры) соединяют рейку с поворотными кулаками. Их износ проявляется в виде стуков при повороте колес и увеличенного свободного хода руля. Средний ресурс наконечников – 50–80 тыс. км, но при езде по ямам или бездорожью они могут выйти из строя раньше. Замена наконечников не требует снятия рейки, но после установки новых деталей обязательна регулировка схождения колес.
Корпус рейки и крепежные элементы редко становятся причиной люфта, но их деформация или ослабление болтов может усугублять проблему. Например, трещина в алюминиевом корпусе (характерно для реек с электроусилителем) приводит к неравномерному износу зубьев. Ослабленные болты крепления рейки к подрамнику вызывают вибрации и стуки, которые ошибочно принимают за люфт. Проверка затяжки болтов и осмотр корпуса на предмет трещин должны входить в диагностику при появлении посторонних шумов.
Пошаговая инструкция по диагностике люфта на подъемнике или яме
Поднимите автомобиль на подъемнике или установите на яму так, чтобы передние колеса свободно вращались. Убедитесь, что рулевое колесо разблокировано, а двигатель заглушен. Попросите помощника сесть в салон и зафиксировать руль в прямом положении, не прикладывая усилий. Визуально осмотрите рулевую рейку, тяги и наконечники на предмет механических повреждений, коррозии или следов утечки смазки – эти дефекты часто сопровождают люфт.
Выполните проверку в следующем порядке:
- Возьмитесь за рулевую тягу ближе к наконечнику и резко покачайте её вверх-вниз. Допустимый люфт наконечника – не более 1–1,5 мм. Превышение указывает на износ шарового шарнира или ослабление крепления.
- Переместитесь к средней части рейки. Одной рукой зафиксируйте корпус рейки, второй возьмитесь за тягу и попробуйте сдвинуть её вдоль оси. Люфт более 0,5 мм свидетельствует об износе зубчатого зацепления или подшипников.
- Проверьте крепление рейки к кузову. Покачайте её за корпус в горизонтальной плоскости – смещение более 0,3 мм говорит о слабой затяжке болтов или разрушении сайлентблоков.
Если люфт обнаружен, определите его источник методом исключения. Начните с наконечников: отсоедините тягу от поворотного кулака и проверьте подвижность шарнира. Затем осмотрите пыльники рейки – трещины или разрывы ускоряют износ механизма. При отсутствии внешних повреждений снимите защитный кожух и оцените состояние зубчатого зацепления: равномерный износ зубьев указывает на естественный износ, неравномерный – на перетяжку или перекос рейки. Замерьте люфт индикатором часового типа с ценой деления 0,01 мм для точной диагностики.
Когда люфт рулевой рейки требует ремонта, а когда – замены
Люфт рулевой рейки до 10–15 градусов на рулевом колесе считается допустимым для большинства автомобилей, но превышение этого значения сигнализирует о необходимости вмешательства. Если свободный ход превышает 20 градусов, а руль «гуляет» при малейших поворотах, требуется диагностика. На этом этапе важно определить причину: износ шарниров рулевых тяг, ослабление креплений или повреждение самой рейки.
Ремонт оправдан, если люфт вызван следующими неисправностями:
- Износ наконечников рулевых тяг – замена деталей восстанавливает точность управления.
- Ослабление креплений рейки или картера – достаточно подтянуть болты с моментом затяжки, указанным в мануале (обычно 50–70 Н·м).
- Износ втулок или уплотнений – их замена устраняет стуки и возвращает герметичность.
- Повреждение пыльников – если грязь не успела проникнуть внутрь, достаточно заменить защитные элементы.
Замена рейки неизбежна при критических повреждениях:
- Коррозия или механические повреждения корпуса – трещины или деформации исключают ремонт.
- Износ зубчатого вала или шестерни – восстановление невозможно, требуется полная замена узла.
- Течь рабочей жидкости в гидравлических рейках при повреждении корпуса или сальников – если утечка превышает 100 мл за 1000 км, ремонт нецелесообразен.
- Люфт более 30 градусов, сопровождаемый металлическим скрежетом – свидетельствует о разрушении внутренних элементов.
Для электрических рулевых реек (ЭУР) ситуация отличается. Если люфт вызван износом датчика угла поворота или мотор-редуктора, возможен ремонт с заменой отдельных компонентов. Однако при выходе из строя электронного блока управления (ЭБУ) или обрыве обмоток двигателя замена рейки становится единственным решением. Диагностика проводится сканером – коды ошибок P0550–P0553 указывают на неисправности ЭУР.
Срок службы отремонтированной рейки зависит от качества работ. Если люфт устранён заменой втулок или тяг, ресурс продлевается на 30–50 тыс. км. При восстановлении гидравлики (замена сальников, ремкомплекта) срок службы сокращается до 20–30 тыс. км из-за износа внутренних поверхностей. Заводская рейка служит 150–200 тыс. км, но после ремонта этот показатель снижается на 40–60%.
Стоимость ремонта варьируется от 5 до 15 тыс. рублей в зависимости от модели автомобиля и перечня работ. Замена рейки обойдётся в 20–50 тыс. рублей за новую деталь плюс 5–10 тыс. за установку. Для бюджетных автомобилей (например, Renault Logan, ВАЗ) разница между ремонтом и заменой незначительна, а для премиальных моделей (BMW, Mercedes) замена может превышать 100 тыс. рублей. Экономически целесообразно ремонтировать рейку, если остаточный ресурс автомобиля превышает 50 тыс. км.
Признаки, при которых ремонт не имеет смысла:
- Рейка стучит даже после замены втулок и тяг – внутренние элементы изношены критически.
- Руль не возвращается в нулевое положение после поворота – повреждён зубчатый механизм.
- Вибрация на руле при скорости выше 60 км/ч – свидетельствует о деформации вала или шестерни.
- Гидравлическая рейка «закусывает» при поворотах – разрушены подшипники или поршень.
