Пассат б3 где прикручена печка

Печка на Volkswagen Passat B3 (выпуск 1988–1993 гг.) расположена в центральной части передней панели, под торпедо. Основной блок отопителя интегрирован в корпус системы вентиляции и кондиционирования (если предусмотрен) и закрыт пластиковым кожухом. Доступ к нему возможен только после демонтажа части передней панели, включая бардачок, центральную консоль и нижнюю накладку под рулевой колонкой.

Крепление печки осуществляется на четырёх основных точках: две верхние – к поперечной балке торпедо (болты M8 с головкой под ключ на 13), две нижние – к кузову через металлические кронштейны (болты M6, ключ на 10). Дополнительно корпус фиксируется пластиковыми защёлками по периметру. Для снятия потребуется отсоединить патрубки охлаждающей жидкости (хомуты на 7 или 8 мм), электрические разъёмы моторчика вентилятора и тросики управления заслонками.

На моделях с кондиционером компоновка усложняется: испаритель кондиционера расположен перед радиатором печки, что требует дополнительного демонтажа трубок системы кондиционирования. При обратной сборке проверьте герметичность соединений патрубков – течи антифриза в салон часто возникают из-за деформированных резиновых уплотнителей. Для удобства работы используйте торцевые головки с удлинителем и магнитным держателем – болты крепления печки находятся в труднодоступных местах.

Схема крепления печки на Passat B3 идентична для всех модификаций (седан, универсал, с двигателями 1.6–2.8 л), за исключением версий с климат-контролем, где добавлены дополнительные датчики и сервоприводы. Перед началом работ слейте антифриз через нижний патрубок радиатора и отключите аккумулятор – это предотвратит короткое замыкание при случайном касании проводки.

Расположение отопителя в салоне Volkswagen Passat B3

Отопитель на Volkswagen Passat B3 установлен под центральной консолью, за пластиковой панелью переднего пассажира. Доступ к нему открывается после демонтажа нижней части торпедо: требуется снять бардачок, воздуховоды и металлическую защиту, закреплённую на четырёх болтах М6. Корпус печки фиксируется тремя точками крепления – две боковые скобы на кронштейнах и одна центральная шпилька с гайкой под радиатором. Для замены радиатора или моторчика вентилятора необходимо отсоединить патрубки охлаждающей жидкости (диаметр 16 мм) и электрический разъём от резистора регулировки оборотов.

При сборке обратите внимание на герметичность стыков корпуса – штатные уплотнители из поролона часто разрушаются, что приводит к подсосу воздуха и снижению эффективности обогрева. Замените их на самоклеящийся уплотнитель толщиной 5–7 мм. Перед установкой проверьте работу заслонок: на Passat B3 часто заклинивает тягу смесителя температуры из-за износа пластиковых шестерён в механизме привода – смажьте их силиконовой смазкой или замените на металлические аналоги.

Основные элементы крепления печки и их назначение

Крепление печки на Volkswagen Passat B3 состоит из нескольких ключевых компонентов, каждый из которых выполняет строго определённую функцию. Основу конструкции составляют металлические кронштейны, фиксирующие корпус отопителя к кузову. На левой и правой сторонах печки расположены два основных кронштейна из штампованной стали толщиной 2,5 мм – они воспринимают вес агрегата и динамические нагрузки при движении. Дополнительно используются резиновые втулки диаметром 12 мм, гасящие вибрации и предотвращающие передачу шумов на кузов.

В нижней части печки установлены два опорных болта М8 с пружинными шайбами – они обеспечивают жёсткую фиксацию к поперечине кузова. Болты затягиваются моментом 22–25 Н·м; превышение этого значения приводит к деформации кронштейнов. На верхней части корпуса отопителя предусмотрены пластиковые защёлки с металлическими вставками – они удерживают печку в вертикальном положении и предотвращают смещение при резких манёврах. Защёлки часто ломаются при демонтаже, поэтому рекомендуется заменять их комплектом при каждом снятии печки.

• Резиновые подушки – четыре элемента размером 30×20×15 мм, расположенные по углам корпуса. Служат для компенсации теплового расширения металла и предотвращения скрипов. При износе (трещины, потеря эластичности) заменяются на аналоги с маркировкой VAG 1H0 819 379.
• Крепёжные пластины – две Г-образные детали из оцинкованной стали, соединяющие печку с воздуховодами. Фиксируются болтами М6 с нейлоновыми гайками для предотвращения самопроизвольного откручивания.
• Стяжные хомуты – три хомута диаметром 40 мм на патрубках подвода охлаждающей жидкости. Используются червячные хомуты с винтом под отвёртку, стандартный размер – 35–50 мм.

Особое внимание требует крепление электродвигателя вентилятора печки. Он фиксируется тремя винтами М5 с потайной головкой к пластиковому корпусу отопителя. Винты часто корродируют из-за конденсата – перед установкой рекомендуется обработать их медной смазкой. Дополнительно мотор удерживается резиновым кольцом толщиной 5 мм, которое центрирует его относительно крыльчатки. При замене мотора кольцо обязательно проверяется на целостность; при наличии разрывов заменяется на новое (артикул VAG 357 819 379 A).

Для надёжной работы системы отопления критически важна герметичность соединений. Все стыки печки с воздуховодами уплотняются поролоновыми прокладками толщиной 8 мм. При демонтаже прокладки часто повреждаются – их необходимо вырезать из листового поролона по шаблону старой детали. Крепление воздуховодов к печке осуществляется пластиковыми клипсами с защёлками; при установке клипсы смазываются силиконовой смазкой для облегчения монтажа и предотвращения поломок.

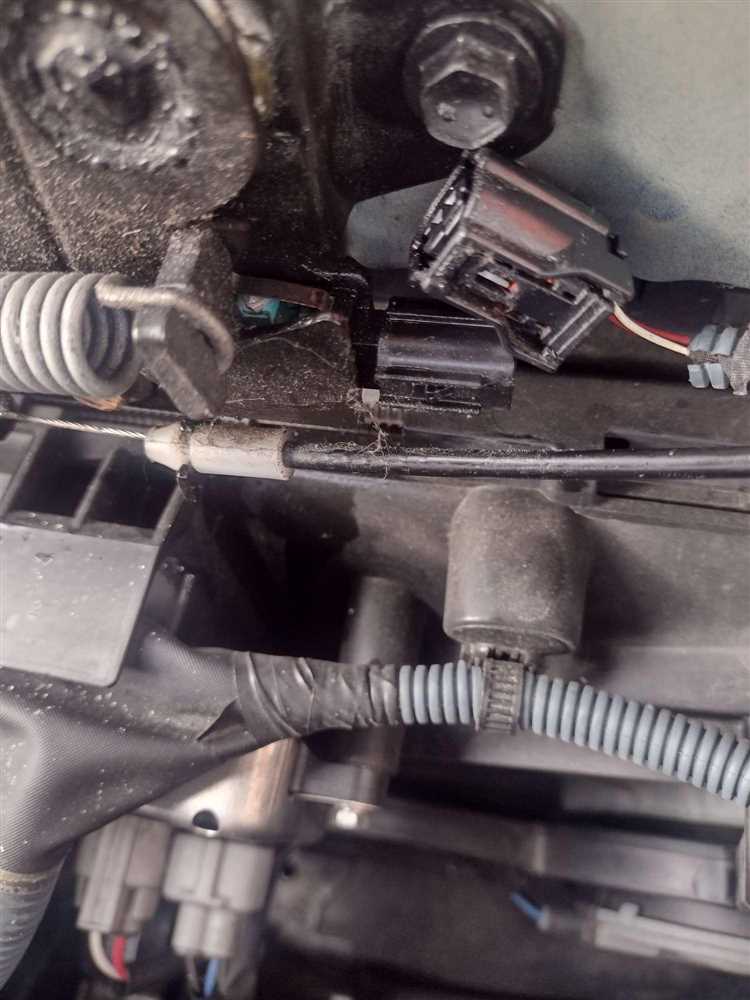

Как снять центральную консоль для доступа к печке

Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при демонтаже электрических разъемов. Центральная консоль на Пассат Б3 крепится на пластиковых защелках и винтах под декоративными накладками. Первым делом снимите рукоятки управления заслонками печки – они сидят на шлицах и снимаются без инструмента, но требуют аккуратного покачивания. Под ними расположены винты крепления панели климата: два под заглушками и один в нише пепельницы.

Следующий шаг – демонтаж магнитолы или заглушки. Если установлена штатная магнитола, отсоедините разъемы антенны и питания, предварительно сняв декоративную рамку. На моделях с кондиционером потребуется отсоединить тросик управления заслонкой рециркуляции воздуха, который закреплен на рычаге под панелью климата. Для этого сдвиньте фиксирующую скобу и вытащите тросик из паза.

После удаления всех видимых креплений потяните консоль на себя, начиная с нижней части. Пластиковые защелки расположены по периметру: две в верхней части, три по бокам и одна снизу. Чтобы не сломать их, используйте пластиковую лопатку или тонкую отвертку, обернутую изолентой. Приложите усилие равномерно, избегая перекосов – консоль должна выйти целиком, без рывков.

Отсоедините все оставшиеся разъемы: провода подсветки кнопок, датчика температуры салона (если есть) и разъем прикуривателя. На некоторых модификациях потребуется снять блок управления подогревом сидений или дополнительные переключатели, закрепленные на консоли. Запомните или сфотографируйте расположение разъемов, чтобы не перепутать их при обратной сборке.

После снятия консоли откроется доступ к корпусу печки. Проверьте состояние уплотнителей и креплений – на Пассат Б3 часто встречаются треснувшие пластиковые кронштейны, которые лучше заменить сразу. При обратной установке сначала подключите все разъемы, затем защелкните консоль, начиная с верхних креплений, и только потом закрутите винты. Не затягивайте их слишком сильно, чтобы не повредить резьбу в пластике.

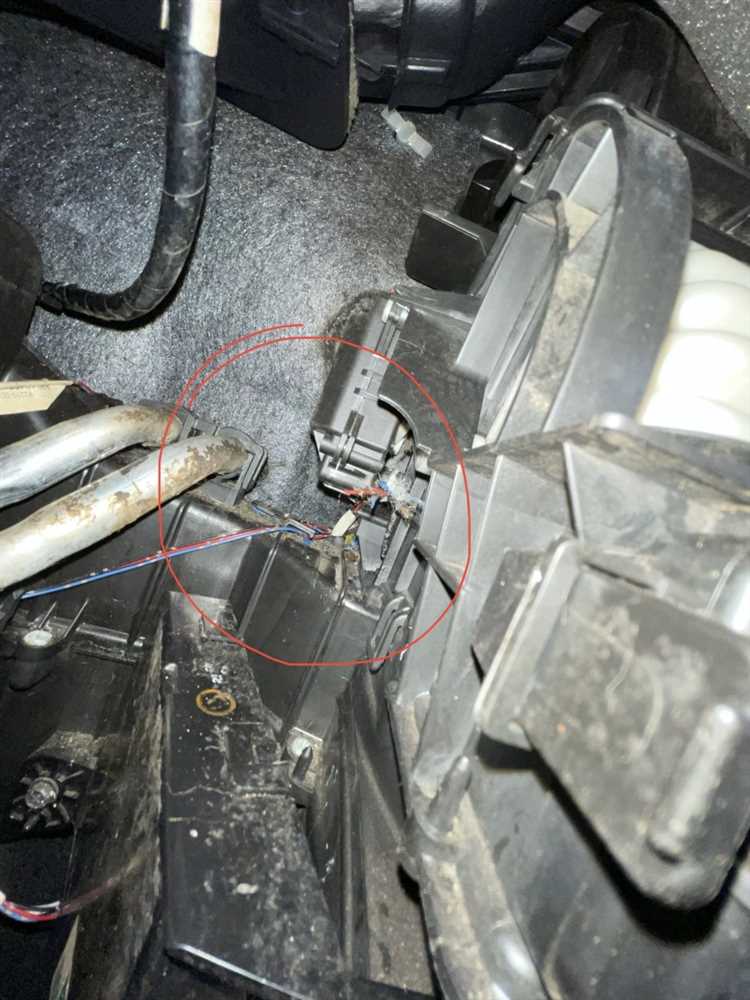

Схема болтов и защелок крепления корпуса отопителя

Корпус отопителя на Volkswagen Passat B3 фиксируется тремя болтами M6 с головкой под ключ на 10 и четырьмя пластиковыми защелками. Два болта расположены в нижней части корпуса: один – у левого края, второй – ближе к центру, на расстоянии 120 мм от первого. Третий болт находится в верхней правой части, рядом с патрубком обратки охлаждающей жидкости. Защелки размещены по периметру: две – на передней кромке (слева и справа от воздуховода), одна – на задней стенке ближе к моторному щиту, последняя – снизу, у дренажного отверстия.

Для демонтажа сначала откручивают болты в последовательности: нижний левый → нижний центральный → верхний правый. Защелки отсоединяют плоской отверткой, поддевая их у основания – начинать лучше с передних, чтобы избежать перекоса корпуса. При установке сначала фиксируют защелки, затем затягивают болты с моментом 8–10 Н·м. Избегайте чрезмерного усилия на пластиковые элементы – они ломаются при нагрузке свыше 15 кг.

В таблице указаны точные координаты крепежных точек относительно левого нижнего угла корпуса отопителя (в миллиметрах):

При сборке проверьте состояние резиновых уплотнителей на защелках – трещины или деформация приводят к подсосу воздуха. Болты с сорванной резьбой замените на новые (артикул VAG N 903 174 01). Если корпус отопителя смещен, отрегулируйте его положение по меткам на моторном щите: выступ на корпусе должен совпадать с пазом шириной 5 мм.

Инструменты, необходимые для демонтажа печки

Для снятия печки на Volkswagen Passat B3 потребуются: набор торцевых головок (10, 13, 17 мм), удлинители разной длины, трещотка с карданным шарниром для работы в труднодоступных местах, отвёртки с плоским и крестовым шлицем (PH2, PH3), а также специальный ключ TORX T25 для винтов крепления панели. Не обойтись без плоскогубцев с загнутыми губками – они понадобятся для отсоединения хомутов патрубков и фиксаторов проводки. Для отключения аккумулятора приготовьте ключ на 10 мм, а для слива охлаждающей жидкости – ёмкость объёмом не менее 5 литров и шланг диаметром 10–12 мм.

Дополнительно пригодятся: съёмник клипс (пластиковые фиксаторы панели часто ломаются), магнитная телескопическая рукоятка для извлечения упавших болтов, динамометрический ключ (момент затяжки креплений радиатора – 8–10 Н·м), а также герметик для уплотнения соединений при обратной сборке. Избегайте использования ударных инструментов – пластиковые элементы крепления легко повредить.

Типичные места коррозии крепежных элементов печки

На Volkswagen Passat B3 крепеж печки подвержен коррозии в зонах с повышенной влажностью и температурными перепадами. Основные очаги – точки фиксации корпуса отопителя к кузову, особенно в нижней части, где скапливается конденсат. Болты и гайки M6–M8, изготовленные из низколегированной стали, ржавеют уже через 5–7 лет эксплуатации, если не обработаны антикоррозийным составом. Чаще всего страдают крепления у моторного щита: здесь влага задерживается из-за плохой вентиляции и близости к дренажным отверстиям.

Второй уязвимый участок – кронштейны крепления радиатора печки к воздуховодам. Здесь коррозия развивается из-за микротрещин в пластике, через которые проникает влага, и постоянного контакта с металлом. Особенно критичны точки соединения с алюминиевыми элементами: гальваническая пара ускоряет разрушение стали. Рекомендуется заменять штатные болты на оцинкованные или нержавеющие аналоги класса A2/A4 с моментом затяжки 8–10 Н·м.

• Шпильки крепления печки к поперечине кузова – коррозия возникает из-за дорожных реагентов, проникающих через уплотнители лобового стекла.
• Фиксаторы воздуховодов к корпусу отопителя – ржавеют из-за конденсата, стекающего по стенкам.
• Болты крепления электромотора вентилятора – окисляются из-за перегрева и влаги, попадающей через дренажные каналы.

При демонтаже печки на Passat B3 часто обнаруживаются сгнившие гайки на шпильках, приваренных к моторному щиту. Шпильки диаметром 8 мм, расположенные по периметру корпуса, разрушаются из-за электрохимической коррозии: сталь кузова (Ст3) контактирует с алюминиевым корпусом печки. Для профилактики используйте диэлектрические шайбы или смазку на основе молибдена. Если шпилька сломалась, высверливайте остаток сверлом 6,5 мм и нарезайте резьбу М8.

Крепежные пластины, удерживающие печку в нише под торпедо, корродируют из-за отсутствия защитного покрытия. На заводе их окрашивают порошковой краской, которая отслаивается при вибрации. При замене устанавливайте пластины с гальваническим цинкованием или обрабатывайте их преобразователем ржавчины и антигравием. Особое внимание – нижним точкам крепления: здесь скапливается грязь, ускоряющая коррозию.

Пошаговая последовательность отсоединения патрубков и проводки

Перед началом работ слейте охлаждающую жидкость из системы через сливной кран радиатора или нижний патрубок. Используйте ёмкость объёмом не менее 7 литров – на Пассат Б3 вместимость системы составляет 6,5–7,2 л в зависимости от модификации. Отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой отопителя.

Демонтаж начинайте с патрубков, подходящих к печке. На Пассат Б3 их два: верхний (подающий) и нижний (обратный). Верхний патрубок крепится к корпусу печки хомутом с винтовым зажимом – ослабьте его торцевой головкой на 7 мм. Нижний патрубок фиксируется пружинным хомутом; сожмите его плоскогубцами и сдвиньте в сторону радиатора. Подложите ветошь под соединения – остатки антифриза вытекут при снятии.

Отсоедините электрические разъёмы от моторчика печки и резистора регулировки скорости. Моторчик расположен с правой стороны корпуса отопителя (по ходу движения) и имеет трёхконтактный разъём. Резистор – с левой стороны, двухконтактный. Нажмите на фиксаторы разъёмов пальцами и потяните на себя. Если фиксатор сломался, замените разъём – артикул оригинала 357 971 637 A.

Снимите тяги управления заслонками. На Пассат Б3 их три: заслонка рециркуляции (верхняя), заслонка температуры (средняя) и заслонка распределения воздуха (нижняя). Тяги крепятся пластиковыми защёлками к рычагам на корпусе печки. Подденьте защёлки отвёрткой с плоским жалом и снимите тяги движением вверх. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно на морозе.

Отключите датчик температуры воздуха в салоне, если он установлен. Датчик находится на корпусе печки за бардачком, имеет двухконтактный разъём. Аккуратно отсоедините его, избегая повреждения проводов – они часто перетираются о кромки металлического корпуса. При обрыве провода потребуется пайка с термоусадкой.

Проверьте наличие дополнительных креплений проводки. На некоторых модификациях Пассат Б3 жгут проводов фиксируется к корпусу печки пластиковыми стяжками или металлическими скобами. Перекусите стяжки кусачками, скобы отогните плоскогубцами. Освободите провода по всей длине от моторчика до блока предохранителей – это упростит последующую установку.

После отсоединения всех патрубков и проводки зафиксируйте их положение. Сфотографируйте разъёмы и тяги крупным планом – это поможет при сборке. Патрубки обмотайте изолентой или полиэтиленом, чтобы предотвратить попадание грязи. Проводку временно закрепите к кузову скотчем, избегая натяжения и перегибов.

Особенности установки печки обратно после ремонта

Перед монтажом печки на Volkswagen Passat B3 проверьте состояние уплотнительных резинок на воздуховодах и самом радиаторе отопителя. Изношенные или деформированные прокладки заменяйте новыми – артикул оригинальной детали 357 819 721 A. Наносите на них тонкий слой силиконовой смазки для герметичности и облегчения сборки. Особое внимание уделите креплению патрубков: используйте новые хомуты с диаметром 16–18 мм, затягивая их с моментом 2,5–3 Н·м, чтобы избежать подсоса воздуха или течи антифриза.

При установке печки в корпус салонного фильтра убедитесь, что направляющие пазы на пластиковом кожухе совмещены с ответными выступами на торпедо. Закрепите блок отопителя тремя болтами M6 с шайбами – два сверху (под приборной панелью) и один снизу (у ног пассажира). Не перетягивайте крепеж: рекомендуемый момент затяжки – 4–5 Н·м. Подключите электрические разъемы моторчика печки и датчика температуры, предварительно очистив контакты от окислов контактной смазкой типа Kontakt 60.

После сборки залейте охлаждающую жидкость до уровня между отметками MIN и MAX на расширительном бачке, запустите двигатель и прогрейте до 90°C. Включите печку на максимальный обдув и проверьте герметичность соединений патрубков – подтеки антифриза укажут на необходимость дотяжки хомутов. Если воздух из дефлекторов идет холодный, удалите воздушную пробку через штуцер на верхнем патрубке радиатора, ослабив его на работающем двигателе до появления жидкости без пузырьков.
