Тугое сцепление на ВАЗ 2107 – распространённая проблема, которая проявляется в увеличенном усилии на педали и затруднённом переключении передач. Основная причина кроется в конструктивных особенностях механизма: на классических моделях ВАЗ используется тросовый привод сцепления, который со временем изнашивается, растягивается или закисает. Дополнительно на работу влияют состояние выжимного подшипника, корзины и диска сцепления, а также регулировка свободного хода педали.
Первым шагом диагностики должен стать осмотр троса сцепления. Если он перетёрт, растянут или имеет повреждения оболочки, его необходимо заменить. Стандартный трос для ВАЗ 2107 имеет длину 1120 мм и артикул 2101-1602210. При установке нового троса важно смазать его графитовой смазкой или литолом, чтобы предотвратить преждевременный износ. Также проверьте крепление троса к педали и вилке выключения сцепления – ослабленные гайки могут стать причиной неравномерного натяжения.
Если трос в порядке, но педаль остаётся тугой, проблема может заключаться в выжимном подшипнике. На ВАЗ 2107 используется подшипник закрытого типа (артикул 2101-1601180), который при износе начинает заедать или шуметь. Для замены потребуется снять коробку передач, что делает процедуру трудоёмкой. Параллельно стоит осмотреть лепестки корзины сцепления (артикул 2101-1601085) – их деформация или износ также увеличивают усилие на педали.
Регулировка свободного хода педали – ещё один ключевой момент. Нормальное значение для ВАЗ 2107 составляет 25–35 мм. Если ход меньше, сцепление будет постоянно «подхватывать», увеличивая нагрузку на механизм. Для регулировки ослабьте контргайку на тросе и вращайте регулировочную гайку до достижения нужного значения. После настройки затяните контргайку и проверьте работу педали.
В редких случаях тугое сцепление может быть вызвано неисправностью главного или рабочего цилиндра гидропривода (если установлен). Проверьте уровень тормозной жидкости в бачке и наличие подтёков. При необходимости замените манжеты или цилиндры целиком. Для гидравлического привода используйте жидкость DOT-4 и следите за её состоянием – загрязнённая жидкость ускоряет износ уплотнений.
Какие признаки указывают на тугое сцепление в ВАЗ 2107
Первый и самый очевидный признак – увеличенное усилие на педали сцепления. В норме педаль должна нажиматься с усилием около 12–15 кгс, но при тугом сцеплении этот показатель вырастает до 20–25 кгс и более. Особенно заметно это при старте с места или переключении передач на низких скоростях. Если для выжима педали приходится прикладывать силу, сравнимую с нажатием на тормоз, а нога быстро устает – проблема налицо. Проверьте также свободный ход педали: на ВАЗ 2107 он должен составлять 25–35 мм, а его отсутствие или уменьшение до 10–15 мм прямо указывает на неисправность.
Скрежет при переключении передач, особенно на первой и второй, – ещё один характерный симптом. При тугом сцеплении диск не полностью отходит от маховика, из-за чего синхронизаторы коробки передач испытывают повышенную нагрузку. В результате слышен металлический скрежет или хруст даже при плавном переключении. Если игнорировать этот признак, со временем изнашиваются не только синхронизаторы, но и шестерни КПП, что приведёт к дорогостоящему ремонту. Обратите внимание: скрежет, появляющийся только при резком переключении, может быть следствием износа синхронизаторов, а не сцепления.
Третий признак – запах гари из-под капота после активной езды или пробуксовки. Тугое сцепление приводит к неполному разъединению диска и маховика, из-за чего фрикционные накладки постоянно трутся и перегреваются. Запах напоминает жжёную резину или пластик и особенно заметен после длительного движения в пробках или при попытке тронуться на подъёме. Если вовремя не устранить проблему, накладки диска износятся до металла, что потребует замены всего комплекта сцепления. Для проверки поднимите автомобиль на подъёмнике и осмотрите корзину сцепления: следы перегрева (потемнение металла, синеватые пятна) подтвердят диагноз.
Как проверить состояние троса сцепления на износ и заедание
Первым шагом осмотрите трос по всей длине, особенно в местах перегибов и контакта с оболочкой. Ищите потертости, разлохмачивание стальных нитей или обрыв отдельных волокон. Даже незначительные повреждения внешней оплетки могут привести к попаданию грязи и влаги, ускоряя коррозию внутреннего троса. Особое внимание уделите участку возле вилки сцепления и педального узла – здесь чаще всего возникают задиры из-за постоянного трения.
Проверьте свободный ход троса в оболочке. Для этого отсоедините его от вилки сцепления и потяните за наконечник рукой. Исправный трос должен перемещаться плавно, без рывков и заклиниваний. Если движение затруднено или сопровождается скрежетом, значит, внутри оболочки образовались продукты коррозии или деформация. В таких случаях трос подлежит замене, так как очистка и смазка дают лишь временный эффект.
Оцените состояние резиновых втулок на концах оболочки. Трещины, разрывы или потеря эластичности указывают на необходимость замены. Эти элементы предотвращают попадание влаги внутрь троса и гасят вибрации. Если втулки отсутствуют или повреждены, трос будет быстрее изнашиваться из-за прямого контакта металла с металлом.
Измерьте длину свободного хода педали сцепления. На ВАЗ 2107 нормальный ход составляет 25–35 мм до начала сопротивления. Если педаль начинает «тянуть» раньше или позже, это может свидетельствовать о растяжении троса или его заедании в оболочке. Для точной диагностики сравните показания с эталонными: при полном нажатии педаль должна упираться в коврик, а трос – не иметь слабины.
Проверьте крепление троса к педали и вилке. Ослабленные гайки или изношенные шплинты приводят к люфтам, которые усиливают нагрузку на трос и ускоряют его износ. Затяните все соединения моментом 10–12 Н·м, используя динамометрический ключ. Если резьба сорвана или наконечник троса деформирован, замените крепежные элементы.
Смажьте трос для проверки его подвижности. Нанесите на наконечники и места входа в оболочку проникающую смазку (например, WD-40 или силиконовую смазку). После этого несколько раз выжмите педаль сцепления. Если движение стало плавнее, значит, проблема в недостатке смазки. Однако если заедание сохраняется, трос поврежден изнутри и требует замены.
Оцените состояние регулировочной гайки на кронштейне троса. Коррозия или сорванная резьба мешают точной настройке свободного хода педали. Попробуйте повернуть гайку ключом на 17: если она проворачивается с трудом или не фиксируется, замените ее вместе с контргайкой. Перед установкой новой гайки очистите резьбу на кронштейне от ржавчины и нанесите графитовую смазку.
Проведите тест под нагрузкой. Попросите помощника выжать педаль сцепления до упора, а сами осмотрите трос на предмет неравномерного натяжения или провисания. Если оболочка деформируется или трос «гуляет» в ней, это указывает на внутренние повреждения. В таких случаях даже новый трос быстро выйдет из строя, поэтому замените его вместе с оболочкой, подобрав комплект с маркировкой «2101–1602210» для ВАЗ 2107.

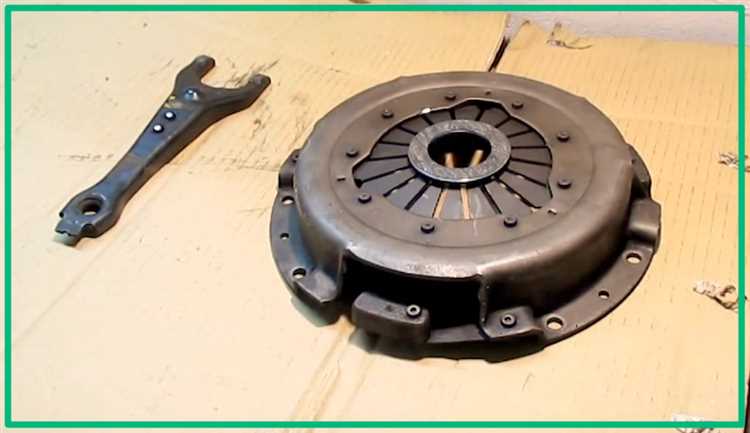

Почему закисает вилка выключения сцепления и как её очистить
Вилка выключения сцепления на ВАЗ 2107 закисает из-за скопления грязи, продуктов износа и загустевшей смазки в зоне контакта с выжимным подшипником и шаровой опорой. Основные причины: отсутствие регулярного обслуживания (рекомендуемый интервал – каждые 10–15 тыс. км), попадание влаги через порванный пыльник или трещины в картере сцепления, а также использование некачественных смазок (например, литол вместо специализированных составов типа ШРУС-4 или графитовой смазки). Температурные перепады ускоряют процесс – при нагреве смазка разжижается и вытекает, а при охлаждении застывает, образуя корку. Особенно критично для машин, эксплуатируемых в условиях повышенной влажности или безгаражного хранения.
Для очистки вилки снимите коробку передач и демонтируйте её вместе с выжимным подшипником. Удалите старую смазку и отложения с поверхностей металлической щёткой и ветошью, смоченной в бензине или очистителе карбюратора. Особое внимание уделите шаровой опоре – проверьте её на люфт (допустимый зазор – не более 0,5 мм) и при необходимости замените. Нанесите тонкий слой свежей смазки на рабочие поверхности: на шаровую опору – 2–3 г, на контактные площадки вилки – 1–1,5 г. Установите новый пыльник, если старый повреждён. Сборку проводите в обратной последовательности, предварительно смазав шлицы первичного вала коробки передач.
Как отрегулировать свободный ход педали сцепления правильно
Свободный ход педали сцепления на ВАЗ 2107 должен составлять 25–35 мм. Измеряется он от верхнего положения педали до момента начала сопротивления при нажатии. Если значение выходит за эти пределы, требуется регулировка. Для проверки используйте линейку или штангенциркуль, приложив инструмент к площадке педали и зафиксировав показания.
Регулировка выполняется изменением длины толкателя рабочего цилиндра сцепления. Для доступа к механизму снимите нижний защитный кожух под рулевой колонкой. Найдите толкатель – металлический стержень с контргайкой и регулировочной гайкой на конце, соединённый с вилкой выключения сцепления.
Ослабьте контргайку ключом на 17, удерживая толкатель от проворачивания ключом на 13. Вращайте регулировочную гайку: по часовой стрелке – для уменьшения свободного хода, против – для увеличения. После каждого оборота проверяйте ход педали, нажимая на неё до появления сопротивления. Добившись нужного значения, затяните контргайку, удерживая регулировочную гайку от смещения.
Если после регулировки свободный ход остаётся нестабильным, проверьте состояние троса привода сцепления. На ВАЗ 2107 с механическим приводом трос может растянуться или заклинить в оболочке. Для замены ослабьте гайки крепления оболочки у коробки передач и на кронштейне педали, извлеките трос и установите новый, смазав его графитовой смазкой перед монтажом.
На автомобилях с гидравлическим приводом сцепления проверьте уровень жидкости в бачке главного цилиндра. Он должен находиться между метками «MIN» и «MAX». При недостатке долейте тормозную жидкость ДОТ-4. Если уровень падает постоянно, ищите утечку в трубопроводах, рабочем или главном цилиндрах. Замените неисправные детали, затем прокачайте систему для удаления воздуха.
После регулировки или замены элементов привода проверьте работу сцепления на ходу. Педаль должна нажиматься плавно, без провалов и скрипов. При трогании с места диск должен схватывать без пробуксовки или рывков. Если сцепление ведёт или буксует, повторно проверьте свободный ход и состояние деталей привода.
Неправильная регулировка может привести к преждевременному износу выжимного подшипника, диска сцепления или корзины. Если после всех манипуляций проблема сохраняется, демонтируйте коробку передач и осмотрите детали сцепления на предмет повреждений. Замените изношенные компоненты комплектом, чтобы избежать повторного ремонта в ближайшее время.
Регулировку свободного хода педали сцепления проводите каждые 10–15 тысяч километров пробега или при появлении признаков неисправности. Используйте только качественные запчасти и расходные материалы, соответствующие спецификациям ВАЗ. Это продлит срок службы сцепления и обеспечит стабильную работу трансмиссии.

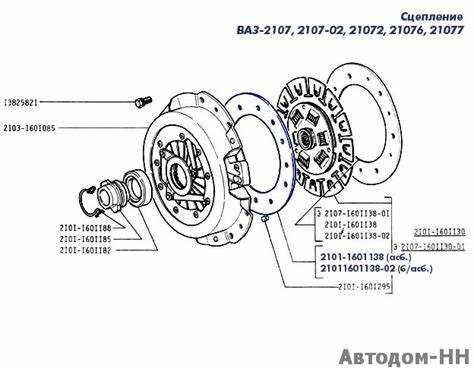

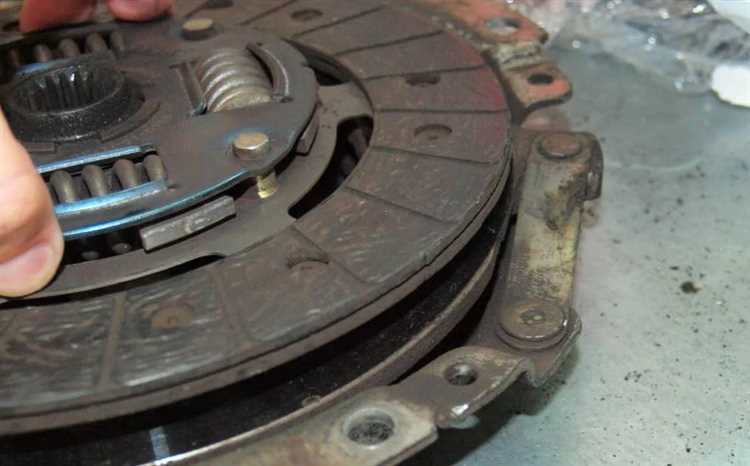

Какие неисправности корзины сцепления приводят к тугому ходу
Корзина сцепления ВАЗ 2107 – ключевой узел, от состояния которого зависит плавность включения передач. Тугой ход педали чаще всего вызван механическими дефектами нажимного диска или диафрагменной пружины. Основные причины: деформация лепестков пружины, износ опорных поверхностей подшипника выключения сцепления или коробление самого диска. При пробеге свыше 80–100 тыс. км эти проблемы становятся типичными, особенно если автомобиль эксплуатировался в условиях частых стартов с пробуксовкой.
Износ лепестков диафрагменной пружины – одна из самых распространённых причин. В норме лепестки должны иметь ровную поверхность без задиров и выработки. При визуальном осмотре обращайте внимание на:
- неравномерный износ (ступенчатость) лепестков;
- трещины или сколы на концах;
- следы перегрева (цвета побежалости).
Если глубина выработки превышает 0,3 мм, корзину следует заменить – регулировка здесь не поможет.
Коробление нажимного диска приводит к неравномерному прилеганию к ведомому диску, что увеличивает усилие на педали. Проверить плоскость можно с помощью металлической линейки и щупов: зазор более 0,15 мм на диаметре 200 мм уже критичен. Причинами коробления становятся перегрев (например, из-за замасливания дисков) или ударные нагрузки при агрессивном вождении. Восстановлению такой диск не подлежит.
Заедание подшипника выключения сцепления в направляющей втулке – ещё одна частая проблема. Причина кроется в отсутствии смазки или попадании грязи. Симптомы: педаль становится тугой только при нажатии, а в свободном положении возвращается нормально. Для диагностики снимите коробку передач и проверьте легкость хода подшипника вручную. Если вращение затруднено, замените подшипник вместе с направляющей втулкой.
Неправильная установка корзины после ремонта также может вызвать тугой ход. Типичные ошибки:
- несоосность отверстий под болты крепления (допуск – не более 0,1 мм);
- использование болтов нестандартной длины (должны выступать на 1–2 мм за плоскость маховика);
- затяжка болтов без динамометрического ключа (момент 20–25 Н·м).
Перед установкой проверьте биение рабочей поверхности корзины – оно не должно превышать 0,08 мм.
Износ или поломка демпферных пружин ведомого диска редко, но может влиять на усилие на педали. При разрушении пружин диск теряет упругость, и корзина вынуждена компенсировать это дополнительным давлением. Проверить состояние пружин можно только при разобранном сцеплении. Если обнаружены сломанные или просевшие пружины, диск подлежит замене – ремонт неэффективен.

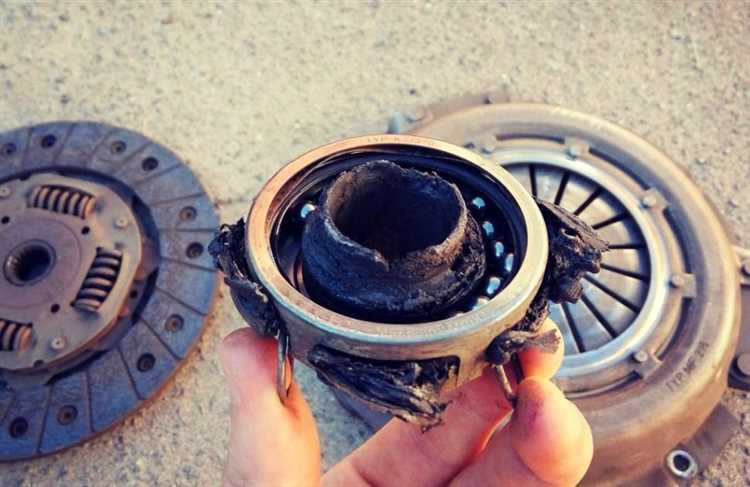

Как заменить выжимной подшипник при тугом сцеплении
Тугое сцепление на ВАЗ 2107 часто связано с износом выжимного подшипника. Его замена требует демонтажа коробки передач, поэтому подготовьте инструменты: набор головок (10, 13, 17 мм), удлинитель, вороток, монтировку, домкрат и подставки. Работу удобнее проводить на смотровой яме или подъемнике, так как потребуется доступ к нижней части автомобиля.
Начните с отсоединения аккумулятора и снятия стартера. Открутите болты крепления карданного вала к фланцу редуктора и опустите вал вниз. Отсоедините тросы спидометра и сцепления, а также разъемы датчиков на коробке. Поддержите коробку домкратом, открутите болты крепления к двигателю (6 штук) и осторожно сдвиньте ее назад, чтобы первичный вал вышел из зацепления с диском сцепления.
- Снимите корзину сцепления, открутив 6 болтов по окружности.
- Извлеките выжимной подшипник с направляющей втулки, проверьте ее состояние – при износе замените.
- Очистите посадочное место от грязи и смажьте тонким слоем литола.
- Установите новый подшипник, убедившись, что он свободно перемещается по втулке.
Сборка проводится в обратном порядке. При установке коробки следите, чтобы первичный вал точно вошел в шлицы диска сцепления. Затягивайте болты крепления коробки к двигателю с моментом 50–60 Н·м. После сборки отрегулируйте свободный ход педали сцепления – он должен составлять 25–35 мм.
Проверьте работу сцепления на ходу: педаль должна нажиматься плавно, без заеданий, а передачи включаться четко. Если тугое сцепление сохраняется, осмотрите вилку выключения сцепления на предмет трещин или деформации – ее износ также может вызывать подобные симптомы.
Почему заедает направляющая втулка и как её смазать или заменить
Направляющая втулка выжимного подшипника на ВАЗ 2107 изнашивается из-за трения о первичный вал коробки передач. Основные причины заедания – отсутствие смазки, попадание грязи или продуктов износа в зазор между втулкой и валом, а также деформация втулки при перегреве сцепления. Нормальный зазор между втулкой и валом составляет 0,05–0,15 мм; при превышении 0,3 мм требуется замена. Износ ускоряется при агрессивном стиле вождения или частых пробуксовках.
Первый признак неисправности – тугое перемещение вилки выключения сцепления, сопровождаемое скрежетом или стуком при нажатии на педаль. Для диагностики снимите коробку передач и осмотрите втулку: на её поверхности не должно быть задиров, трещин или следов сильного износа. Проверьте люфт выжимного подшипника на втулке – если он превышает 0,5 мм, деталь подлежит замене. Также обратите внимание на состояние первичного вала: при наличии глубоких рисок или коррозии вал требует шлифовки или замены.
Смазка направляющей втулки возможна только при незначительном износе и отсутствии механических повреждений. Используйте консистентную смазку Литол-24 или ШРУС-4, нанеся её тонким слоем на внутреннюю поверхность втулки и первичный вал. Избегайте избытка смазки – это приведёт к её выдавливанию и загрязнению диска сцепления. Для равномерного распределения смазки прокрутите вал вручную несколько раз. Если втулка уже имеет задиры или увеличенный зазор, смазка не решит проблему – потребуется замена.
Замена направляющей втулки начинается с демонтажа коробки передач и снятия колокола сцепления. Втулка запрессована в картер с натягом, поэтому для её извлечения используйте съёмник или аккуратно выбейте молотком через оправку диаметром 18–20 мм. Перед установкой новой втулки (артикул 2101-1601192) очистите посадочное место от грязи и старого герметика, затем запрессуйте её с усилием 5–7 кН, используя оправку. Убедитесь, что втулка села без перекосов – её торец должен быть заподлицо с поверхностью картера. После установки нанесите тонкий слой смазки на внутреннюю поверхность втулки и первичный вал.
Сборку проводите в обратной последовательности, но перед установкой коробки передач проверьте соосность втулки и первичного вала. Для этого наденьте выжимной подшипник на втулку и убедитесь, что он перемещается свободно, без заеданий. Если вал не входит во втулку или идёт с усилием, проверьте центровку картера сцепления относительно блока цилиндров – допустимое смещение не более 0,1 мм. После сборки отрегулируйте свободный ход педали сцепления (25–35 мм) и проверьте работу механизма на ходу.
Как проверить гидропривод сцепления на наличие воздуха и устранить завоздушивание
Устранение завоздушивания проводите в следующем порядке:
- Открутите штуцер прокачки на рабочем цилиндре (расположен на картере сцепления) на ½ оборота, предварительно надев на него прозрачный шланг, опущенный в емкость с тормозной жидкостью.
- Медленно нажимайте педаль сцепления до упора, затем отпускайте – повторяйте до тех пор, пока из шланга не перестанут выходить пузырьки воздуха. Следите за уровнем жидкости в бачке главного цилиндра (должен быть не ниже отметки MIN).
- Затяните штуцер при нажатой педали, снимите шланг и долейте жидкость до нормы (DOT-4, объем системы – 0,2 л).
- Проверьте герметичность соединений и работу сцепления на ходу: педаль должна быть упругой, без провалов, а переключение передач – четким.
Если после прокачки проблема сохраняется, замените манжеты главного или рабочего цилиндра – износ уплотнений приводит к постоянному подсосу воздуха.
Какие смазки использовать для механизма сцепления ВАЗ 2107
Для смазки механизма сцепления ВАЗ 2107 подходят составы с высокой термостойкостью и антифрикционными свойствами. Оптимальный выбор – пластичные смазки на литиевой или кальциевой основе, например, Литол-24 или ШРУС-4. Эти материалы выдерживают температуры до +120°C и не вымываются водой, что критично для вилки выключения сцепления и подшипника муфты. Избегайте универсальных смазок типа «Солидол» – они разжижаются при нагреве и теряют свойства.
Для направляющей втулки выжимного подшипника рекомендуется графитовая смазка (например, УСсА). Она снижает трение металла по металлу и предотвращает заклинивание. Наносите тонким слоем, избегая избытка – лишняя смазка может попасть на диск сцепления и вызвать пробуксовку. При сборке обработайте также шлицы первичного вала коробки передач – здесь подойдет МС-1000 или аналогичные медные пасты.
При замене троса сцепления используйте силиконовую смазку (например, Molykote 111). Она не разрушает резиновые уплотнители и обеспечивает плавное скольжение троса в оболочке. Наносите смазку на трос перед установкой, равномерно распределяя по всей длине. Для шарниров педали сцепления подойдет ЦИАТИМ-201 – она устойчива к окислению и сохраняет свойства при низких температурах.
Избегайте смазок с твердыми частицами (например, молибденовые пасты) для подшипников – они могут вызвать абразивный износ. Для игольчатых подшипников вилки выключения сцепления используйте жидкие масла вязкостью 5W-30 или специальные составы типа Liqui Moly LM 50. Наносите масло шприцем через технологическое отверстие в картере сцепления, предварительно очистив поверхность от старой смазки.
После смазки проверьте работу механизма: педаль должна нажиматься без заеданий, а выжимной подшипник – вращаться свободно. Если тугое сцепление сохраняется, замените изношенные детали (вилку, подшипник) – смазка не устранит механические повреждения. Храните смазочные материалы в герметичной таре, избегая попадания пыли и влаги, чтобы продлить срок службы механизма.
Как избежать повторного тугого сцепления после ремонта
Первое, что нужно сделать после замены или регулировки сцепления на ВАЗ 2107 – проверить свободный ход педали. Нормативное значение составляет 25–35 мм, измеренное линейкой от пола до центра площадки педали. Если ход меньше, трос или гидропривод перетянуты, что приводит к неполному выключению сцепления и повышенному усилию на педали. Регулировку проводите на холодном двигателе, ослабив контргайку на наконечнике троса и вращая регулировочную гайку до достижения нужного значения.
Смазка вилки выключения сцепления и подшипника муфты – критически важный этап. Используйте только специализированные смазки: Литол-24 или ШРУС-4 для вилки, а для подшипника – высокотемпературную смазку типа МС-1000. Наносите смазку тонким слоем, избегая избытка, который может попасть на диск сцепления и вызвать пробуксовку. Проверяйте состояние резинового чехла вилки: трещины или разрывы приведут к попаданию грязи и ускоренному износу.
При замене диска сцепления обратите внимание на его толщину и биение. Допустимое биение нового диска – не более 0,5 мм, проверяется индикатором часового типа на плоской поверхности. Если диск тоньше 7,5 мм (для ВАЗ 2107), его эксплуатация приведет к неполному выключению сцепления и тугому ходу педали. Также убедитесь, что накладки диска не имеют следов масла или антифриза – это признак течи сальников коленвала или коробки передач, которую необходимо устранить до установки нового сцепления.
Корректная установка корзины сцепления требует соблюдения момента затяжки болтов крепления – 19–25 Н·м. Затягивайте болты крест-накрест в три этапа, чтобы избежать перекоса лепестков диафрагменной пружины. Перекос приводит к неравномерному прижиму диска и тугому выключению сцепления. После затяжки проверьте плоскость прилегания корзины к маховику с помощью щупа: зазор более 0,1 мм недопустим.
Гидравлический привод сцепления на ВАЗ 2107 чувствителен к качеству тормозной жидкости. Используйте только DOT-4 с температурой кипения не ниже 230°C. Заменяйте жидкость каждые 30 000 км или раз в два года, так как она гигроскопична и накапливает влагу, что снижает эффективность работы привода. При прокачке системы следите за отсутствием воздуха: педаль должна быть упругой, без провалов. Если после прокачки педаль остается мягкой, проверьте главный и рабочий цилиндры на утечки.
После сборки обязательно проведите обкатку сцепления. Первые 500 км избегайте резких стартов и длительного удержания педали в нажатом состоянии (например, в пробках). Это позволит фрикционным накладкам диска равномерно приработаться к поверхностям маховика и корзины. Если в первые дни эксплуатации педаль кажется тугой, не регулируйте трос – это нормальное явление, которое исчезнет после приработки.
Регулярно проверяйте состояние троса сцепления. На ВАЗ 2107 трос подвержен растяжению и износу, особенно в местах перегибов. Каждые 10 000 км смазывайте трос графитовой смазкой, продев его через шприц с иглой и вводя смазку в оболочку. Если трос имеет обрывы проволок или заломы, замените его немедленно – поврежденный трос увеличивает усилие на педали и может порваться в самый неподходящий момент.
