Как проверить провод на пробой

Пробой изоляции провода – распространённая неисправность, приводящая к утечкам тока, коротким замыканиям или выходу оборудования из строя. Даже микроскопические повреждения изоляции могут стать причиной серьёзных проблем, особенно в высоковольтных цепях. Мультиметр и тестер позволяют выявить такие дефекты на ранней стадии, не прибегая к специализированному оборудованию. Для точной диагностики важно понимать принципы работы приборов и правильно интерпретировать показания.

Перед проверкой убедитесь, что провод отключён от источника питания. Работайте с обесточенной цепью – даже низкое напряжение может исказить результаты или повредить мультиметр. Для тестирования используйте режим измерения сопротивления (омметр) или прозвонки. Установите предел измерений в диапазоне от 200 Ом до 2 МОм в зависимости от типа провода: для тонких жил выбирайте нижний предел, для толстых – верхний. Если прибор показывает 0 Ом или близкое к нулю значение, это указывает на короткое замыкание между жилами.

Для проверки на пробой изоляции подключите один щуп мультиметра к жиле провода, а второй – к его металлической оплётке (экрану) или заземлённому корпусу оборудования. В исправном проводе сопротивление должно стремиться к бесконечности (на дисплее отображается OL или 1). Если прибор фиксирует сопротивление ниже 1 МОм, изоляция повреждена. В высоковольтных кабелях допустимое значение может быть выше – до 10 МОм и более. При проверке длинных проводов учитывайте, что сопротивление изоляции распределяется по всей длине, поэтому показания могут варьироваться.

Тестер с функцией мегаомметра позволяет проводить более точные измерения при напряжении 500–1000 В. Такой метод выявляет скрытые дефекты, которые не обнаруживаются обычным мультиметром. Подключите тестер к жиле и экрану провода, затем подайте испытательное напряжение. Если сопротивление падает ниже 10 МОм в течение минуты, провод считается неисправным. Не используйте мегаомметр на проводах с электронными компонентами – высокое напряжение может их повредить.

При проверке многожильных кабелей тестируйте каждую жилу отдельно, отключая остальные. Это исключит влияние соседних проводников на результаты. Если мультиметр показывает сопротивление между жилами, отличное от бесконечности, значит, изоляция между ними нарушена. В таких случаях замените провод или изолируйте повреждённый участок термоусадочной трубкой. Для визуального осмотра используйте лупу – микротрещины в изоляции часто не видны невооружённым глазом, но могут быть причиной пробоя.

Как подготовить мультиметр и тестер к проверке изоляции провода

Перед проверкой установите мультиметр в режим измерения сопротивления (омметра) с пределом не менее 20 МОм. Для большинства моделей это положение переключателя с обозначением «200M» или «2000M» – выбирайте максимальный диапазон, чтобы избежать перегрузки прибора. Если тестер поддерживает функцию проверки изоляции (мегаомметр), активируйте её, следуя инструкции: обычно требуется нажать кнопку «Insulation» или «MΩ» и задать испытательное напряжение (500 В или 1000 В для низковольтных кабелей). Убедитесь, что щупы подключены к правильным гнёздам: чёрный – в «COM», красный – в «VΩ» или «MΩ». Перед началом измерений замкните щупы между собой и проверьте показания – прибор должен показать 0 Ом или близкое к нулю значение, что подтверждает его исправность.

Для подготовки тестера с функцией мегаомметра отключите проверяемый провод от источника питания и нагрузки, разрядите его, замкнув жилы на землю или друг на друга на 1–2 минуты. Очистите концы провода от изоляции на 5–10 мм, чтобы обеспечить надёжный контакт с щупами. При работе с высоковольтными кабелями используйте щупы с изолированными рукоятками и защитные перчатки. Если тестер требует калибровки, выполните её согласно руководству: например, некоторые модели Fluke или Megger требуют установки нуля при разомкнутых щупах (показания должны стремиться к бесконечности). Запомните: проверка изоляции проводится между жилами и между каждой жилой и экраном (землёй), поэтому заранее продумайте схему подключения.

Пошаговая инструкция измерения сопротивления изоляции между жилами

Перед началом проверки убедитесь, что провод отключен от источника питания и нагрузки. Остаточное напряжение может исказить результаты или повредить мультиметр. Для измерений используйте прибор с функцией мегаомметра (диапазон не менее 100 МОм) или специализированный тестер изоляции. Бытовые мультиметры с пределом 20 МОм подойдут только для предварительной оценки.

Подготовьте жилы провода: зачистите концы на 5–7 мм, если изоляция повреждена или окислена. При проверке многожильных кабелей разведите жилы на расстояние не менее 10 см друг от друга, чтобы исключить случайные касания. Если провод экранированный, отключите экран от заземления и проверяйте его отдельно.

1. Установите мультиметр в режим измерения сопротивления на максимальный предел (обычно 20 МОм или 200 МОм). Для мегаомметров выберите напряжение испытания: 500 В для кабелей до 1 кВ, 1000 В – для высоковольтных.
2. Подключите щупы к двум жилам, между которыми проверяется изоляция. Убедитесь, что контакт надежный – плохое соединение занизит показания. Если провод длинный, заземлите свободные жилы через резистор 1 МОм для стабилизации результатов.

Запустите измерение и зафиксируйте показания через 60 секунд. Сопротивление изоляции должно быть не ниже нормативных значений: 0,5 МОм для бытовых сетей, 1 МОм – для промышленных установок, 10 МОм – для медицинского оборудования. Если прибор показывает «OL» (перегрузка), изоляция исправна; значения ниже нормы указывают на пробой или увлажнение.

• Повторите измерения для всех пар жил, включая комбинации с экраном (если есть). Записывайте результаты для каждой пары – это поможет локализовать дефект.
• При проверке кабелей с числом жил более трех используйте метод «звезды»: поочередно подключайте одну жилу к общему щупу, а второй щуп – к остальным.

Если сопротивление ниже нормы, локализуйте участок повреждения. Для этого разделите провод на сегменты и проверяйте каждый отдельно. Начните с мест сгибов, вводов в коробки или соединений – там чаще всего возникают дефекты. При обнаружении пробоя замените поврежденный участок или весь кабель, если дефект носит протяженный характер.

После завершения измерений разрядите провод, замкнув жилы между собой и на землю через резистор 1 кОм на 1–2 минуты. Это устранит остаточный заряд, особенно критичный для кабелей с большой емкостью (например, силовых). Не пренебрегайте этим шагом – накопленное напряжение опасно для оборудования и человека.

Для документирования результатов укажите: дату проверки, тип и длину кабеля, температуру окружающей среды (влажность и температура влияют на показания), модель прибора и напряжение испытания. Храните данные не менее 3 лет – они пригодятся при плановых проверках или расследовании аварий.

Как проверить провод на пробой между жилой и экраном или оплеткой

Отключите провод от всех источников питания и нагрузок. Если проверяется кабель с несколькими жилами, убедитесь, что все они изолированы друг от друга. Зачистите концы жил и экрана (оплетки) на 5–10 мм, чтобы исключить влияние окислов или загрязнений на результат.

Подключите один щуп мультиметра к жиле, второй – к экрану или оплетке. В исправном проводе сопротивление должно стремиться к бесконечности (на дисплее отображается «1» или «OL»). Если прибор показывает значение ниже 1 МОм, это указывает на пробой или ухудшение изоляции.

Для проверки коаксиальных кабелей или экранированных витых пар используйте тот же метод, но учитывайте конструкцию. В коаксиале экран может быть выполнен в виде фольги и оплетки – проверяйте оба слоя по отдельности, подключая щуп к каждому из них. Если сопротивление между жилой и фольгой отличается от сопротивления между жилой и оплеткой, проблема локализована в одном из слоев.

При проверке длинных кабелей (более 10 метров) учитывайте влияние емкости. Включите мультиметр в режим измерения сопротивления и подождите 5–10 секунд – показания могут медленно расти из-за заряда емкости. Если значение стабилизируется на уровне ниже 10 МОм, провод считается неисправным.

Если пробой обнаружен, локализуйте место повреждения. Для этого разделите кабель на участки и проверяйте каждый по отдельности. Начните с середины – если пробой есть на первом отрезке, разделите его пополам и повторяйте процедуру до точного определения дефектного участка. В полевых условиях используйте метод «половинного деления» для экономии времени.

После ремонта или замены поврежденного участка повторите проверку. Убедитесь, что сопротивление между жилой и экраном соответствует норме. Для коаксиальных кабелей также проверьте волновое сопротивление (обычно 50 или 75 Ом) – пробой может влиять на его значение, что критично для высокочастотных сигналов.

Определение короткого замыкания в проводе с помощью режима прозвонки

Режим прозвонки мультиметра (символ диода или звуковой волны) позволяет выявить короткое замыкание (КЗ) между жилами провода или на корпус. Подключите щупы к разным жилам кабеля: при исправном проводе сопротивление будет высоким (обычно >1 МОм), а звуковой сигнал отсутствовать. Если мультиметр издаёт непрерывный писк или показывает сопротивление близкое к 0 Ом – между жилами КЗ. Для проверки на корпус заземлите один щуп (например, на металлический экран кабеля), а второй поочерёдно подключайте к каждой жиле: сигнал укажет на пробой изоляции.

1. Отключите провод от источника питания и нагрузки.
2. Установите мультиметр в режим прозвонки (предел измерения 200 Ом или автоматический выбор).
3. Проверьте каждую пару жил: при КЗ сопротивление упадёт до 0–5 Ом.
4. Для многожильных кабелей прозванивайте все комбинации жил (например, в 4-жильном проводе – 6 пар).
5. Исключите ложные срабатывания: убедитесь, что жилы не соприкасаются в местах подключения щупов.

При обнаружении КЗ локализуйте участок повреждения, последовательно отрезая части провода и повторяя проверку. В экранированных кабелях прозвоните экран на предмет замыкания с жилами – это частая причина неисправностей.

Проверка целостности провода на обрыв и скрытые повреждения

Для диагностики обрыва установите мультиметр в режим прозвонки (символ диода или звукового сигнала). Замкните щупы между собой – прибор должен издать звук или показать сопротивление близкое к нулю. Коснитесь щупами противоположных концов провода: отсутствие сигнала или сопротивление выше 1–2 Ом указывает на обрыв. При проверке длинных кабелей (от 10 м) учитывайте естественное сопротивление меди – до 0,1 Ом на метр.

Скрытые повреждения часто возникают в местах изгибов, зажимов или у контактов. Прозванивайте провод по участкам, перемещая щупы через каждые 20–30 см. Особое внимание уделяйте зонам с видимыми деформациями изоляции или следами перегрева. Если прибор фиксирует нестабильные показания (скачки сопротивления), повреждение локализовано в этом сегменте.

Для проверки многожильных кабелей тестируйте каждую жилу отдельно. Маркируйте проверенные провода, чтобы избежать путаницы. При обрыве одной из жил сопротивление остальных может оставаться в норме, но это не исключает скрытых микротрещин. Используйте режим измерения сопротивления (200 Ом) для точной оценки – значения выше 5 Ом на коротких участках (до 3 м) свидетельствуют о деградации проводника.

Повреждения изоляции, не приводящие к обрыву, выявляются тестером напряжения. Подключите один щуп к жиле, второй – к заземлению или соседнему проводу. Напряжение выше 0 В (даже при отключенной нагрузке) указывает на утечку тока через поврежденную изоляцию. Для кабелей с экраном проверяйте сопротивление между жилой и экраном – оно должно стремиться к бесконечности.

При проверке проводов в жгутах или пучках используйте тонкие игольчатые щупы, чтобы не повредить соседние жилы. Прокалывайте изоляцию аккуратно, избегая коротких замыканий. Если провод находится под напряжением, отключите питание и разрядите емкостные элементы (например, конденсаторы) перед тестированием. Для силовых кабелей (220 В и выше) применяйте только сертифицированные тестеры с категорией безопасности не ниже CAT III.

После обнаружения повреждения локализуйте его точно. Прозвоните провод с обеих сторон, постепенно сужая участок. Для визуального контроля используйте лупу или эндоскоп – микротрещины часто не видны невооруженным глазом. При ремонте заменяйте не только поврежденный сегмент, но и участок с запасом 10–15 см с каждой стороны, чтобы исключить скрытые дефекты.

Типичные ошибки при диагностике пробоя и как их избежать

Игнорирование влажности и загрязнений на поверхности провода – вторая критическая ошибка. Пыль, масло или конденсат создают паразитные токи утечки, которые мультиметр ошибочно интерпретирует как пробой. Например, при проверке кабеля в распределительной коробке влага на клеммах может дать сопротивление в 10–50 кОм вместо ожидаемых мегаомов. Протрите провод сухой безворсовой тканью и, если возможно, прогрейте его строительным феном до температуры 40–50°C – это испарит остатки влаги. Для точной диагностики измеряйте сопротивление между жилой и экраном (или землёй) в нескольких точках, включая места изгибов и соединений.

Третья ошибка – использование неправильного диапазона измерений. Мультиметры в режиме проверки сопротивления часто ограничены верхним пределом в 20 МОм, что недостаточно для качественной изоляции. Если прибор показывает «OL» (перегрузка), это не всегда означает отсутствие пробоя – возможно, сопротивление просто выше предела измерений. Переключитесь на более высокий диапазон (если есть) или используйте специализированный тестер изоляции. Также избегайте проверки проводов при температуре ниже +5°C: холодная изоляция может временно «залечивать» микротрещины, маскируя дефект до повторного нагрева.

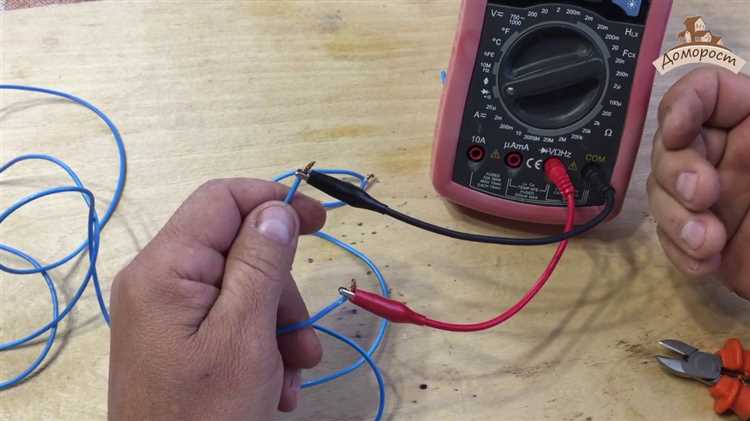

Интерпретация показаний мультиметра при разных видах повреждений

При полном обрыве провода мультиметр в режиме прозвонки или измерения сопротивления покажет значение «1» (OL) на дисплее, независимо от положения щупов. Если прибор фиксирует сопротивление в пределах 0,1–10 Ом, но цепь не функционирует, проверьте наличие микроразрывов или окисления контактов – такие дефекты часто дают ложное ощущение целостности. Для подтверждения используйте режим измерения напряжения: при подаче питания на повреждённый участок напряжение на концах провода будет отсутствовать или резко падать.

Короткое замыкание между жилами или на корпус определяется по нулевому сопротивлению (0 Ом) при прозвонке. Если мультиметр показывает сопротивление менее 1 Ом, но выше нуля, вероятно частичное замыкание через влагу, угольную пыль или повреждённую изоляцию. В этом случае отключите питание и измерьте сопротивление изоляции мегаомметром – значения ниже 0,5 МОм указывают на критическое снижение диэлектрических свойств. Для низковольтных цепей (до 50 В) допустимо использовать мультиметр в режиме 200 МОм, но при напряжении выше 220 В требуется специализированный прибор.

Повреждение изоляции без замыкания проявляется в виде утечки тока, которую можно выявить косвенно: при измерении сопротивления между жилой и экраном (или корпусом) мультиметр покажет конечное значение в диапазоне 1–100 кОм. Для точной диагностики подайте на провод рабочее напряжение и измерьте ток утечки амперметром – превышение 0,5 мА на 1 м длины свидетельствует о недопустимом дефекте. В силовых кабелях такие повреждения часто сопровождаются нагревом изоляции, что можно обнаружить тепловизором или тактильно после отключения питания.
