BMW E36 – машина, где система отопления часто становится слабым местом после 150–200 тысяч километров пробега. Основные проблемы: течь радиатора печки, заклинивание заслонок или выход из строя моторчика. Снятие печки на этой модели требует демонтажа центральной консоли, части приборной панели и доступа к моторному отсеку. Работа займёт 4–6 часов, если действовать без спешки и с правильным инструментом.
Перед началом подготовь набор торцевых головок (8, 10, 13 мм), удлинители, отвёртки с плоским и крестовым шлицем, а также пассатижи. Обязательно слей охлаждающую жидкость – на E36 это делается через нижний патрубок радиатора или кран на блоке цилиндров. Если не слить антифриз, при отсоединении шлангов печки он выльется в салон, испортив ковролин и электронику.
На E36 печка крепится к корпусу климатической установки тремя саморезами и фиксируется защёлками. Корпус, в свою очередь, держится на четырёх болтах (два спереди, два сзади) и двух направляющих штифтах. Особое внимание удели разъёмам проводки: моторчик заслонки и датчик температуры подключены через хрупкие пластиковые фишки. Отсоединяй их аккуратно, чтобы не сломать защёлки.
После снятия печки проверь состояние радиатора на предмет течей, а заслонок – на износ. Часто причиной плохого обогрева становится не сам радиатор, а заклинившая заслонка смешивания потоков. Если радиатор подлежит замене, выбирай алюминиевый аналог – он легче и эффективнее штатного медного, но требует качественного антифриза для предотвращения коррозии.
Необходимые инструменты и материалы для демонтажа печки
Для снятия печки на BMW E36 потребуется набор торцевых головок с удлинителями: 8, 10, 13 и 17 мм – стандартные размеры для крепежа салона и системы отопления. Обязательно наличие трещотки с тонким профилем, так как доступ к болтам за панелью приборов ограничен. Шестигранные ключи на 4 и 5 мм пригодятся для снятия воздуховодов и крепления корпуса печки.
Отвёртки с плоским и крестовым шлицем нужны в двух вариантах: короткая (для работы в труднодоступных местах) и длинная (для демонтажа центральной консоли). Плоскогубцы с изогнутыми губками помогут отсоединить пластиковые зажимы и хомуты патрубков. Для отключения электрических разъёмов потребуется специальный съёмник клемм или тонкая отвёртка, чтобы не повредить контакты.
Новый радиатор печки (оригинал или аналог от Behr/Hella) – основной расходный материал, если цель демонтажа – замена. Также понадобятся уплотнительные кольца для патрубков охлаждающей жидкости (размер 16×20 мм) и герметик для системы охлаждения, устойчивый к высоким температурам. Запаситесь антифризом для долива после сборки – минимум 2 литра.
Пластиковые клипсы крепления панели (номер по каталогу BMW 51168162795) часто ломаются при демонтаже, поэтому рекомендуется приобрести их заранее. Для защиты салона от грязи и случайных повреждений используйте защитные коврики или картон. Магнитная чашка удержит мелкие болты и гайки, предотвращая их потерю в процессе работы.
Динамометрический ключ с диапазоном 5–25 Н·м пригодится для затяжки хомутов патрубков с рекомендуемым моментом 10 Н·м. Если печка снимается из-за течи, подготовьте ёмкость для слива антифриза объёмом не менее 5 литров. Для очистки посадочных мест радиатора используйте безворсовую ветошь и очиститель тормозов – он эффективно удаляет остатки старого герметика.
Работа в одиночку усложняет процесс, поэтому заранее продумайте фиксацию панели приборов в откинутом состоянии – подойдёт деревянный брусок или специальный упор. Для проверки герметичности системы после сборки используйте манометр для системы охлаждения или компрессор с адаптером для подключения к расширительному бачку.
Подготовка автомобиля: отключение аккумулятора и слив охлаждающей жидкости
Перед началом работ на BMW E36 отключите аккумулятор, чтобы исключить короткое замыкание и случайное срабатывание электрических компонентов. Снимите минусовую клемму ключом на 10 мм, затем изолируйте её ветошью или пластиковым колпачком. На моделях с 1991 по 1995 год аккумулятор расположен в багажнике, на более поздних – под капотом. Убедитесь, что зажигание выключено, а все потребители электроэнергии (фары, магнитола, климат-контроль) деактивированы.
Для слива охлаждающей жидкости подготовьте ёмкость объёмом не менее 8 литров – система E36 вмещает около 7,5 л антифриза. Опустите автомобиль на ровную поверхность или используйте домкрат с подставками для доступа к сливному крану радиатора. Кран расположен в нижней части радиатора с правой стороны (по ходу движения), его можно открыть плоскогубцами или ключом на 17 мм. Сливайте жидкость медленно, чтобы избежать разбрызгивания и попадания на лакокрасочное покрытие.
После слива основного объёма жидкости откройте крышку расширительного бачка, чтобы ускорить процесс и удалить остатки антифриза из системы. Для полного опорожнения блока цилиндров снимите нижний патрубок радиатора – на E36 он крепится хомутом с болтовым зажимом. Ослабьте хомут отвёрткой или ключом на 7 мм, затем аккуратно стяните патрубок, направив струю в ёмкость. Обратите внимание: на двигателях M50/M52 сливной пробки на блоке нет, поэтому патрубок – единственный способ удалить жидкость из рубашки охлаждения.
Перед повторной сборкой промойте систему дистиллированной водой, если антифриз был загрязнён или его срок службы истёк. Залейте воду через расширительный бачок, запустите двигатель на 2–3 минуты, затем слейте её тем же способом. Повторите процедуру 2–3 раза, пока вода не станет прозрачной. Это предотвратит смешивание старого и нового антифриза, что критично для алюминиевых компонентов системы охлаждения E36.
При обратной заливке используйте антифриз, соответствующий спецификации BMW N 600 69.0 (зелёный) или более современный G11/G12 (красный/фиолетовый). Смешивайте его с дистиллированной водой в пропорции 50/50 – это обеспечит защиту от замерзания до −35°C и предотвратит коррозию. Заливайте жидкость медленно, чтобы избежать образования воздушных пробок, и контролируйте уровень по меткам на расширительном бачке. После запуска двигателя дайте ему прогреться до включения вентилятора, затем проверьте герметичность соединений и долейте антифриз при необходимости.
Снятие центральной консоли и панели приборов на BMW E36
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит риск короткого замыкания при демонтаже электрических разъемов. На E36 центральная консоль крепится на пластиковых защелках и винтах под декоративными заглушками – их расположение варьируется в зависимости от года выпуска (до или после 1996). Для доступа к крепежу снимите пепельницу и магнитолу: пепельницу вытягивайте с усилием, а магнитолу извлекайте с помощью ключей или тонких металлических пластин, вставленных в боковые пазы.
Под магнитолой находятся два винта Torx T20 – открутите их, затем аккуратно подденьте нижнюю часть консоли плоской отверткой, начиная с левого края. Пластик хрупкий, особенно на морозе, поэтому прогрейте его феном до 40–50°C, если работаете в холодном помещении. После освобождения защелок потяните консоль на себя, но не полностью – сначала отсоедините разъемы подсветки прикуривателя и кнопок (климат-контроль, обогрев стекла). Разъемы имеют фиксаторы: нажмите на них пальцем или отверткой, прежде чем тянуть.
Панель приборов держится на четырех винтах: два под декоративной накладкой рулевой колонки (снимите ее, потянув вверх) и два за козырьком панели (открутите их через отверстия в верхней части). На моделях с круиз-контролем дополнительно отсоедините тросик спидометра – он крепится на пластиковом хомуте сбоку панели. Для снятия козырька отщелкните его по периметру, начиная с углов, затем отсоедините разъем подсветки приборов (обычно зеленого цвета).
После откручивания винтов панель приборов можно выдвинуть на себя, но не более чем на 10–15 см – мешают жгуты проводов. Отсоедините разъемы тахометра, спидометра и индикаторов, пометив их маркером или сфотографировав предварительно. На разъемах используются разные типы фиксаторов: на некоторых достаточно нажать на язычок, на других – сдвинуть пластиковую скобу в сторону. Если панель не поддается, проверьте наличие скрытых винтов под заглушками в нижней части (часто встречаются на версиях с бортовым компьютером).
При снятии центральной консоли обратите внимание на тросики управления заслонками печки – они крепятся к рычагам на задней стороне блока климата. Отсоедините их, сжав пластиковые зажимы на концах тросиков и потянув на себя. На моделях с автоматической коробкой передач дополнительно отключите разъем селектора (расположен под консолью, рядом с рычагом КПП). Если тросики закисли, смажьте их силиконовой смазкой перед установкой обратно – это предотвратит скрип и заедание.
Для демонтажа панели приборов на E36 с подушкой безопасности (SRS) потребуется отключить разъем системы. Он находится за панелью, слева от рулевой колонки, и имеет желтый цвет. Перед отсоединением подождите 10 минут после отключения аккумулятора – конденсаторы в системе разрядятся. Если разъем не снимается, не тяните за провода: вставьте тонкую отвертку в паз фиксатора и нажмите, одновременно потянув разъем на себя.
При обратной сборке сначала подключите все разъемы, затем установите панель приборов на место, закрепив винтами. Не затягивайте их до конца, пока не убедитесь, что все элементы встали ровно. Центральную консоль защелкивайте, начиная с верхней части, затем прижмите нижнюю до характерного щелчка. Перед установкой магнитолы проверьте работу подсветки кнопок и прикуривателя – если лампы не горят, разъемы подключены неправильно.
После сборки подключите аккумулятор и проверьте все функции: работу приборов, климат-контроля, подсветки. Если после установки появились посторонние звуки (скрипы, дребезжание), разберите консоль повторно и проклейте проблемные места антискрипным материалом (например, битопластом). На E36 часто скрипят пластиковые накладки панели – устраните это, нанеся тонкий слой силиконовой смазки на стыки.
Отсоединение электрических разъемов и тросов управления печкой
Перед началом работ отключите клемму аккумулятора, чтобы исключить короткое замыкание. На BMW E36 основные электрические разъемы печки расположены за центральной консолью и под панелью приборов. Первым делом снимите пластиковую накладку вокруг рычагов управления климатом – она крепится на защелках, которые легко отстегиваются плоской отверткой. Под ней вы обнаружите три разъема: для моторчика заслонки рециркуляции (белый, 3-контактный), для сервопривода заслонки температуры (черный, 5-контактный) и для вентилятора отопителя (серый, 2-контактный).
Для отсоединения разъемов нажмите на фиксатор большим пальцем и потяните корпус разъема на себя. Если фиксатор не поддается, используйте тонкую отвертку, чтобы аккуратно поддеть его, избегая повреждения пластиковых выступов. У разъема сервопривода заслонки температуры часто окисляются контакты – перед отсоединением очистите их контактной смазкой или спиртом. Запомните или сфотографируйте расположение разъемов, чтобы не перепутать их при обратной сборке.
- Тросы управления печкой крепятся к рычагам заслонок на корпусе отопителя. На E36 их два: трос температуры (красный наконечник) и трос режима обдува (синий наконечник).
- Снимите фиксирующие скобы с наконечников тросов, поддев их отверткой. Если скоба сломалась, замените ее на новую (артикул BMW 61311378991).
- Отсоедините тросы от рычагов, потянув их на себя. Не прилагайте чрезмерных усилий – наконечники часто закисают, и их можно освободить, покачивая из стороны в сторону.
- Проверьте состояние тросов: если оболочка потрескалась или трос заедает, замените его целиком (артикул температурного троса – 64111376240, троса обдува – 64111376241).
После отсоединения тросов закрепите их скотчем или стяжками к жгуту проводов, чтобы они не мешали при демонтаже печки. Обратите внимание на регулировочные пластиковые втулки на концах тросов – они часто теряются при разборке. Если втулка треснула, замените ее (артикул 64111376242). Перед установкой новых тросов смажьте их внутреннюю часть силиконовой смазкой, чтобы предотвратить заедание.
Если на разъемах или тросах обнаружены следы коррозии, обработайте их преобразователем ржавчины и нанесите тонкий слой консистентной смазки. При обратной сборке убедитесь, что тросы не перекручены и свободно перемещаются в оболочке. Подключайте разъемы только после полной установки печки, чтобы избежать случайных повреждений при монтаже.
Демонтаж воздуховодов и креплений печного радиатора

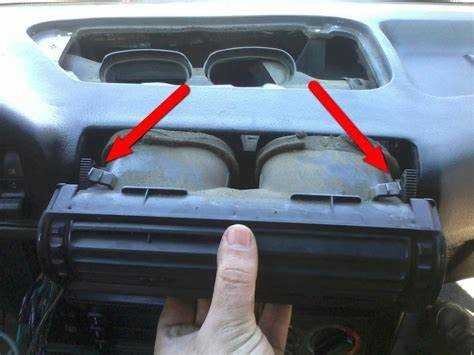

Перед началом работ отсоедините минусовую клемму аккумулятора. На BMW E36 воздуховоды печки фиксируются пластиковыми защёлками и винтами под Torx T20. Начните с центрального тоннеля: снимите декоративную накладку под магнитолой, открутив два винта под заглушками. Отсоедините воздуховод, ведущий к ногам пассажира, аккуратно поддев его плоской отвёрткой у основания – защёлки хрупкие и часто ломаются.
Следующий этап – демонтаж боковых воздуховодов. Левый (со стороны водителя) крепится тремя винтами: один под крышкой бардачка, два – за панелью приборов. Для доступа к последним снимите нижнюю часть торпедо, открутив четыре винта под Torx T25. Правый воздуховод держится на двух винтах за перчаточным ящиком и одном – под центральной консолью. Отсоедините разъёмы подсветки бардачка, если они мешают.
Крепления печного радиатора скрыты за панелью приборов. После снятия воздуховодов демонтируйте блок управления печкой, отсоединив тросики заслонок и электрические разъёмы. Тросики отсоединяйте аккуратно: на E36 они часто перетираются, и их замена потребует полного разбора торпедо. Открутите четыре винта крепления блока (два сверху, два снизу) и отложите его в сторону.
Радиатор печки фиксируется двумя металлическими скобами и пластиковым кронштейном. Скобы расположены по бокам корпуса отопителя – их удерживают болты под головку на 10 мм. Кронштейн находится снизу и крепится двумя винтами под Torx T20. Перед откручиванием скоб подставьте ёмкость под патрубки радиатора: остатки антифриза вытекут при отсоединении шлангов.
Шланги радиатора закреплены хомутами двух типов: пружинными (на патрубках двигателя) и винтовыми (на радиаторе). Пружинные хомуты снимайте специальными клещами или плоскогубцами, сжав усики. Винтовые ослабляйте отвёрткой, но не откручивайте полностью – достаточно ослабить, чтобы снять шланг. Если хомуты закисли, обработайте их WD-40 за 10–15 минут до демонтажа.
После снятия креплений радиатор можно извлечь через правую сторону торпедо. Для этого сдвиньте его вперёд, освободив от направляющих, затем наклоните и вытащите под углом. На E36 с кондиционером радиатор печки шире стандартного – потребуется предварительно демонтировать испаритель или отвести его в сторону, открутив крепёжные болты на 8 мм.
Проверьте состояние уплотнительных резинок на воздуховодах и радиаторе. На E36 они часто деформируются или трескаются, что приводит к подсосу воздуха и снижению эффективности отопления. Замените повреждённые элементы – артикул оригинальной резинки: 64-11-8-380-384. При установке нового радиатора нанесите тонкий слой герметика на посадочные места, чтобы исключить протечки.
Сборку проводите в обратной последовательности. Затягивайте хомуты на шлангах с усилием 2–3 Н·м, не перетягивая – пластиковые патрубки радиатора легко ломаются. Перед установкой торпедо проверьте работу заслонок печки: тросики должны двигаться плавно, без заеданий. После сборки залейте антифриз, удалите воздушные пробки из системы и протестируйте печку на всех режимах.
Снятие корпуса печки и доступа к радиатору отопления
На BMW E36 корпус печки крепится к кузову тремя болтами под торкс T25 и двумя пластиковыми защелками в нижней части. Первым делом отсоедините разъемы электродвигателя вентилятора и резиновый патрубок обратки охлаждающей жидкости, расположенный справа. Патрубок фиксируется хомутом с винтовым зажимом – ослабьте его плоскогубцами, но не снимайте полностью, чтобы избежать потери антифриза. После этого открутите болты, удерживая корпус рукой, так как защелки часто ломаются при резком движении.
Чтобы извлечь корпус, потяните его на себя, одновременно приподнимая переднюю кромку. Если мешает панель приборов, снимите нижнюю накладку центральной консоли (два самореза под заглушками) и отсоедините тросик регулятора заслонки рециркуляции. Радиатор отопления находится внутри корпуса и фиксируется двумя металлическими скобами – их нужно отогнуть плоской отверткой, предварительно сняв уплотнительную резиновую прокладку по периметру. Обратите внимание: на моделях с климат-контролем датчик температуры воздуха крепится к радиатору отдельным разъемом – не повредите его при демонтаже.
Важно: перед снятием радиатора слейте антифриз из системы через сливной кран на блоке цилиндров (под выпускным коллектором) или отсоедините нижний патрубок радиатора охлаждения. Остатки жидкости из печки вытекут при извлечении – подставьте емкость под корпус. Если радиатор прикипел, не пытайтесь выдернуть его силой: постучите резиновым молотком по корпусу или прогрейте соединения феном, чтобы размягчить герметик. На старых автомобилях часто встречаются трещины в пластиковых направляющих корпуса – проверьте их целостность перед обратной установкой.
При сборке замените все резиновые уплотнители (артикул 64-11-1-376-989 для верхней прокладки радиатора) и нанесите тонкий слой герметика на стыки корпуса. Затягивайте болты крест-накрест, начиная с центрального, чтобы избежать перекоса. После установки залейте антифриз, удалите воздух из системы через винт прокачки на термостате (расположен под пластиковой крышкой на корпусе термостата) и проверьте герметичность соединений при работающем двигателе.
Откручивание и извлечение печного радиатора из салона
Перед началом работ слейте остатки охлаждающей жидкости из системы через сливной краник на блоке цилиндров или нижний патрубок радиатора. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой климатической установки. Демонтируйте центральную консоль: открутите 4 винта под декоративной накладкой (2 спереди, 2 сзади), отсоедините разъемы прикуривателя и подсветки, затем снимите блок управления печкой, открутив 2 винта Torx T20.
Для доступа к радиатору печки потребуется частично разобрать торпедо:
- Открутите 3 винта крепления нижней панели под рулевой колонкой (ключ на 10), снимите её, отсоединив разъемы концевиков дверей.
- Демонтируйте бардачок: откройте его, выньте содержимое, открутите 4 винта (2 сверху, 2 снизу) и отсоедините разъем подсветки.
- Снимите воздуховод к ногам пассажира, открутив 2 винта крепления к корпусу печки и отсоединив его от заслонки.
После этого откроется доступ к корпусу печки с левой стороны салона.
Открутите 4 винта крепления корпуса печки к кузову (ключ на 8) – два сверху за бардачком, два снизу за воздуховодом. Аккуратно отсоедините патрубки радиатора, предварительно подставив ёмкость для сбора остатков антифриза; используйте плоскогубцы для ослабления хомутов. Потяните радиатор на себя, одновременно наклоняя его вниз, чтобы миновать выступы корпуса. Если радиатор не поддаётся, проверьте наличие скрытых винтов (часто один прячется за кронштейном троса заслонки) или зацепов на нижней части корпуса. При установке нового радиатора замените резиновые уплотнители на патрубках и нанесите герметик на посадочные места.
Проверка состояния уплотнителей и прокладок перед обратной установкой
На BMW E36 печка крепится через фланцевые соединения с резиновыми уплотнителями толщиной 3–5 мм. Осмотрите их на предмет трещин, разрывов или деформации – даже микротрещины приведут к подсосу воздуха и снижению эффективности обогрева. Особое внимание уделите уплотнителям на стыке корпуса печки с моторным щитом: здесь чаще всего возникают зазоры из-за перепада температур.
Прокладки между радиатором отопителя и его корпусом изготавливаются из паронита или термостойкой резины. Проверьте их на эластичность: если материал стал жестким или крошится при сгибании, замените. На E36 используются прокладки с артикулами 64-11-1-376-547 (верхняя) и 64-11-1-376-548 (нижняя) – оригинальные детали выдерживают температуру до 150°C без потери свойств.
Уплотнительные кольца на патрубках печки (диаметр 16–18 мм) должны быть мягкими, без следов масла или антифриза. Если резина разбухла или покрылась липким налетом, это указывает на протечку или несовместимость с используемой охлаждающей жидкостью. Для замены подойдут кольца из EPDM-резины с внутренним диаметром, соответствующим размеру патрубка.
На стыке воздуховодов с корпусом печки установлены поролоновые уплотнители. Со временем они рассыпаются или слипаются, образуя зазоры. Проверьте их целостность: если поролон крошится при нажатии, замените на аналогичный по толщине (обычно 5–8 мм) или используйте самоклеящийся уплотнитель для окон с плотностью 30–40 кг/м³.
Прокладка между заслонкой печки и корпусом изнашивается быстрее остальных из-за постоянного трения. Осмотрите ее на наличие потертостей или вырывов – даже небольшой дефект приведет к неполному перекрытию воздушного потока. Для E36 подходит прокладка из силикона толщиной 2 мм, которая сохраняет гибкость при температурах от -40°C до +200°C.
При установке новых уплотнителей обезжирьте поверхности ацетоном или спиртом. Не используйте силиконовые герметики на резиновых прокладках – они могут вызвать химическую реакцию и ускорить разрушение материала. Для фиксации поролоновых уплотнителей применяйте клей 88-НТ или аналогичный, стойкий к вибрации и перепадам температур.
После установки проверьте герметичность соединений: запустите двигатель, прогрейте до 90°C и осмотрите стыки на предмет утечек воздуха или антифриза. Если из-под корпуса печки слышен свист, подтяните крепежные болты с моментом 8–10 Н·м или замените уплотнитель.
Храните снятые уплотнители в полиэтиленовом пакете с силикагелем – это предотвратит их пересыхание и деформацию до повторного использования. Если прокладки были повреждены, не экономьте на замене: стоимость оригинальных деталей для E36 редко превышает 500–800 рублей, а их отсутствие приведет к потере тепла и повышенному шуму в салоне.
