Печатные платы часто покрывают защитным лаком – акриловым, полиуретановым или эпоксидным – для предотвращения коррозии, окисления и коротких замыканий. Однако при ремонте или модификации платы лак становится препятствием: он мешает пайке, затрудняет доступ к контактным площадкам и может искажать показания диагностического оборудования. Удаление лака требует точности – агрессивные методы способны повредить дорожки, компоненты или изоляционные слои. Оптимальный подход зависит от типа лака, материала платы и доступных инструментов.
Акриловый лак (например, Humiseal 1B31) растворяется спиртом или ацетоном, но требует выдержки: нанесите растворитель на 30–60 секунд, затем аккуратно удалите остатки мягкой щеткой из натуральной щетины. Полиуретановые покрытия (Conformal Coating 455A) устойчивее – для их снятия используйте метилэтилкетон (МЭК) или специализированные смывки вроде MG Chemicals 8310. Эпоксидные лаки, такие как Epotek 301-2, практически не поддаются растворителям; здесь эффективны механические методы: скальпель с лезвием №11 или абразивная паста Flux-Off с микрочастицами оксида алюминия.
При работе с растворителями соблюдайте меры предосторожности: используйте нитриловые перчатки (латекс разрушается ацетоном), респиратор с фильтром А2В2Е2К2 и вытяжку. Избегайте перегрева платы – фен с температурой выше 120°C может деформировать текстолит или повредить SMD-компоненты. Для локального удаления лака под микросхемами применяйте ультразвуковую ванну с изопропиловым спиртом (концентрация 99,9%) при частоте 40 кГц в течение 2–3 минут. После очистки промойте плату дистиллированной водой и просушите при 60°C в течение часа.
Если лак нанесен неравномерно или в труднодоступных местах, используйте плазменную очистку в среде аргона (мощность 50–100 Вт, время экспозиции 10–15 секунд). Для массового удаления с крупных плат подходит пескоструйная обработка стеклянными микросферами диаметром 50–70 мкм при давлении 2–3 бара. После любого метода проверьте плату под микроскопом с увеличением 10–20x на предмет повреждений дорожек или остатков лака.
Какие инструменты и материалы понадобятся для снятия лака
Для удаления защитного лака с печатной платы потребуются специализированные средства, исключающие повреждение токопроводящих дорожек и компонентов. Основной инструмент – химический растворитель, подобранный под тип покрытия. Для акрилового лака подойдет изопропиловый спирт (концентрация не менее 90%), для полиуретанового – ацетон или метилэтилкетон (МЭК). Эпоксидные покрытия требуют более агрессивных составов, таких как дихлорметан или специализированные смывки на основе N-метил-2-пирролидона (NMP).
Кисти с синтетическим ворсом (нейлон или полиэстер) диаметром 2–5 мм позволят наносить растворитель точечно, не затрагивая соседние участки. Для крупных плат используйте плоские кисти шириной 10–15 мм. Избегайте натурального ворса – он впитывает растворитель и теряет жесткость. Альтернатива – безворсовые салфетки из полипропилена (например, Kimwipes), которые не оставляют волокон на поверхности.
Механическое удаление лака требует инструментов с контролируемым воздействием. Скальпель с лезвием №11 или микрорезец с твердосплавным наконечником подойдут для аккуратного соскабливания размягченного покрытия. Для деликатных участков используйте деревянные или пластиковые шпатели – они не царапают медь. Наждачная бумага зернистостью P800–P1200 применяется только для грубой очистки, если лак снят не полностью, но требует осторожности во избежание повреждения дорожек.
Защитные средства обязательны при работе с агрессивными растворителями. Нитриловые перчатки толщиной 0,11–0,13 мм устойчивы к большинству химикатов, в отличие от латексных. Респиратор с фильтром класса А2 (например, 3M 6200) защитит от паров ацетона и МЭК. Очки с боковой защитой предотвратят попадание брызг в глаза. Работайте в хорошо вентилируемом помещении или под вытяжкой с производительностью не менее 300 м³/ч.
Для финишной очистки платы после удаления лака понадобится безводный этиловый спирт (95%+) или деионизированная вода. Они удаляют остатки растворителя и предотвращают коррозию. Ультразвуковая ванна с частотой 40 кГц ускорит процесс, но не подходит для плат с чувствительными компонентами (например, кварцевыми резонаторами). В таких случаях используйте мягкую щетку и струю сжатого воздуха под давлением 2–3 бар.
Контроль качества очистки проводят с помощью увеличительного стекла (4–10х) или цифрового микроскопа. Мультиметр в режиме прозвонки поможет проверить целостность дорожек после удаления лака. Для восстановления защитного слоя на очищенных участках используйте аэрозольный лак (например, MG Chemicals 419D) или кисть с двухкомпонентным составом на основе полиуретана.
Хранение материалов требует соблюдения условий. Растворители держат в герметичных стеклянных или металлических емкостях с тефлоновыми прокладками – пластик может растворяться. Температура хранения – от +5 до +25°C, вдали от источников открытого огня. Срок годности изопропилового спирта в закрытой таре – до 3 лет, ацетона – до 2 лет. Просроченные растворители теряют эффективность и могут оставлять осадок.
Пошаговая инструкция по удалению лака с помощью растворителей
Выбор растворителя зависит от типа защитного покрытия. Для акрилового лака подойдут ацетон или изопропиловый спирт (90%+), для уретанового – метилэтилкетон (МЭК) или толуол. Полиуретановые покрытия требуют диметилформамида (ДМФА) или специальных составов, например, MG Chemicals 8310. Перед началом работы проверьте совместимость растворителя с материалом платы: нанесите каплю на незаметный участок и подождите 5 минут. Если лак размягчился, а текстолит не изменил цвет – средство подходит.
Подготовьте рабочее место: обеспечьте вентиляцию или работайте под вытяжкой. Используйте нитриловые перчатки (латексные растворяются в ацетоне) и защитные очки. Инструменты: мягкая кисть с натуральным ворсом (№2–4), безворсовые салфетки, деревянные палочки (для точечного удаления), пинцет и пластиковый шпатель. Избегайте металлических предметов – они могут повредить дорожки. Растворитель храните в стеклянной или химически стойкой таре с плотно закрывающейся крышкой.
Порядок действий:
- Отключите плату от питания и разрядите конденсаторы. При работе с высоковольтными компонентами используйте заземляющий браслет.
- Нанесите растворитель на участок с лаком с помощью кисти или салфетки. Для акрила достаточно 10–15 секунд воздействия, для уретана – 30–60 секунд. Не допускайте стекания жидкости на соседние компоненты.
- Удалите размягчённый лак деревянной палочкой или шпателем, двигаясь от центра к краям. Для мелких деталей используйте пинцет с затупленными концами.
- Повторите процедуру при необходимости. Если лак не снимается, увеличьте время воздействия растворителя до 2 минут, но не дольше – риск повреждения текстолита.
- Протрите очищенный участок салфеткой, смоченной в изопропиловом спирте, чтобы удалить остатки растворителя и лака.
Для удаления лака с компонентов с ограниченной химической стойкостью (например, электролитических конденсаторов, оптопар) используйте локальное нанесение растворителя. Обмотайте корпус компонента фторопластовой лентой, оставив открытым только участок с лаком. Наносите растворитель точечно с помощью шприца с иглой 25G. После удаления лака промойте зону дистиллированной водой и просушите при 60°C в течение 10 минут.
При работе с многослойными платами избегайте длительного воздействия растворителей на торцы – это может привести к расслоению текстолита. Для таких плат оптимальны составы на основе этилацетата или Dow Corning OS-2, которые действуют мягче, но требуют 2–3 циклов обработки. После очистки проверьте плату на отсутствие остатков лака под микроскопом (увеличение 10–20x) или с помощью УФ-фонарика – большинство защитных покрытий флуоресцируют.
Утилизация отработанного растворителя: соберите жидкость в герметичный контейнер и сдайте на переработку. Не сливайте в канализацию – даже небольшие количества ацетона или МЭК токсичны для водных экосистем. Для нейтрализации остатков на салфетках используйте адсорбенты (активированный уголь, вермикулит) перед утилизацией в твёрдых бытовых отходах.
После очистки платы проведите функциональный тест. Измерьте сопротивление изоляции между дорожками мегомметром (500 В) – значение должно быть не менее 10 МОм. При падении сопротивления промойте плату дистиллированной водой с ультразвуком (40 кГц, 5 минут) и просушите при 80°C в течение часа. Если лак удалялся с целью ремонта, нанесите новый защитный слой не позднее чем через 24 часа, чтобы предотвратить окисление меди.

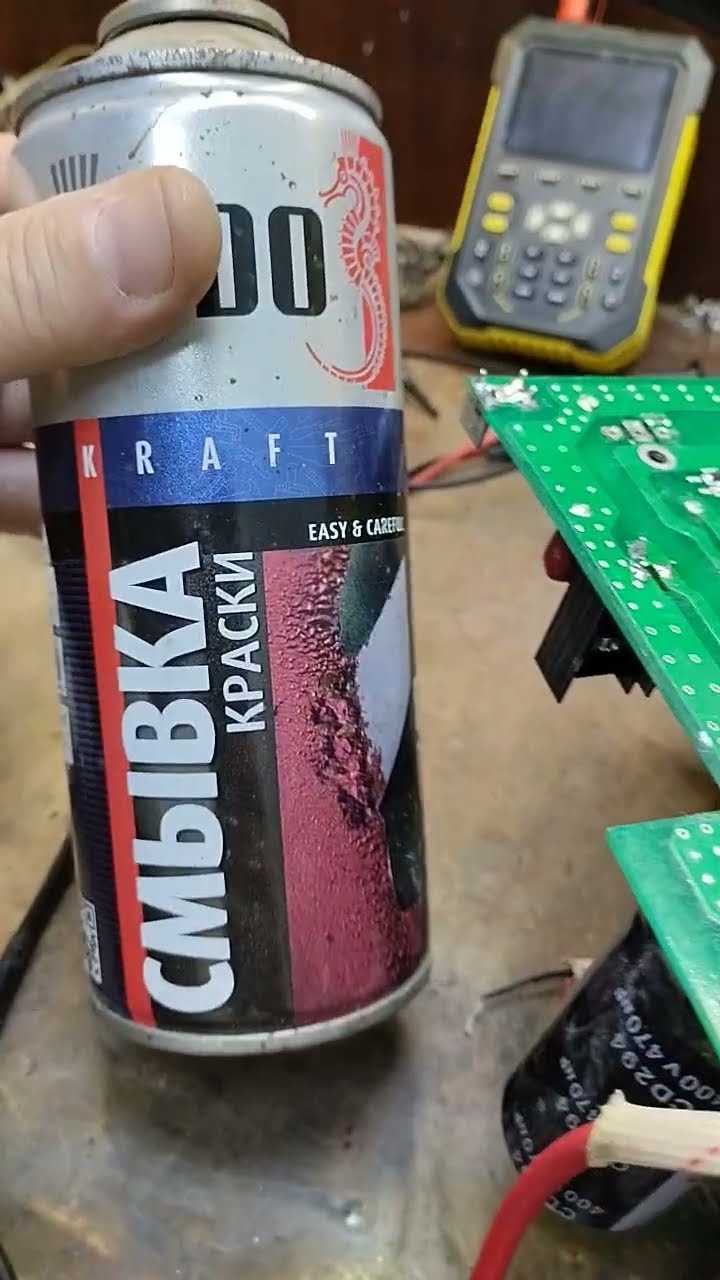

Как очистить плату механическим способом без повреждений
Механическая очистка печатной платы требует точности и правильного инструмента. Для удаления лака с небольших участков подойдет скальпель с лезвием №11 или прецизионный нож с углом заточки 30°. Работайте под углом 15–20° к поверхности, снимая лак тонкими слоями, чтобы не задеть дорожки. Избегайте сильного нажима – даже 0,1 мм отклонения может повредить проводники толщиной 0,05 мм. Для контроля используйте лупу с 5–10-кратным увеличением или цифровой микроскоп.
Для очистки крупных зон применяйте мягкие щетки из натуральной щетины (например, колонковые) или антистатические кисти с синтетическим ворсом диаметром 0,1–0,3 мм. Движения должны быть направлены вдоль дорожек, а не поперек, чтобы минимизировать риск отрыва контактных площадок. При работе с многослойными платами избегайте механического воздействия на переходные отверстия – их стенки часто имеют толщину всего 20–30 мкм.
Абразивные методы допустимы только для удаления стойких покрытий, таких как паяльная маска или эпоксидный лак. Используйте стекловолоконную щетку с диаметром нити 0,05 мм или микронаждачную бумагу зернистостью P1200–P2000. Предварительно зафиксируйте плату в тисках с мягкими губками (силиконовыми или резиновыми) и обрабатывайте поверхность круговыми движениями с минимальным давлением. После абразива обязательно удалите остатки пыли безворсовой салфеткой, смоченной в изопропиловом спирте.
Для точечной очистки контактов и разъемов эффективны латунные щетки или специальные иглы для пайки с затупленным концом. Латунь мягче меди, поэтому не царапает покрытие, но эффективно счищает лак. При работе с разъемами типа USB или HDMI используйте иглу диаметром 0,3–0,5 мм, чтобы не деформировать пружинные контакты. Для удаления лака с микросхем в корпусах BGA или QFN применяйте пластиковые скребки – они исключают риск статического разряда и механических повреждений.
После механической очистки проверьте плату на наличие микротрещин и отслоений дорожек с помощью мультиметра в режиме прозвонки. Установите щупы на соседние контактные площадки и убедитесь в отсутствии короткого замыкания или обрыва. Для визуального контроля используйте ультрафиолетовую подсветку – остатки флюса или лака будут светиться, что упростит их обнаружение. При обнаружении повреждений восстановите дорожки проводящей пастой или тонким медным проводом сечением 0,05 мм².
Меры предосторожности при работе с химическими средствами
Химические растворители для удаления лака с печатных плат содержат агрессивные компоненты, такие как ацетон, метилэтилкетон (МЭК), изопропиловый спирт или дихлорметан. Эти вещества способны вызвать ожоги кожи, раздражение слизистых и повреждение дыхательных путей. Перед началом работы изучите паспорт безопасности (SDS) используемого средства: обратите внимание на класс опасности, предельно допустимые концентрации (ПДК) и рекомендации по хранению. Например, ацетон относится к 4-му классу опасности, но его пары при концентрации выше 2,5 мг/л вызывают головокружение и тошноту.
Работайте только в хорошо вентилируемом помещении или под вытяжкой с производительностью не менее 300 м³/час. Если принудительная вентиляция отсутствует, используйте респиратор с фильтром типа А (для органических паров) или комбинированный фильтр А2В2Е2К2. Обычные медицинские маски не защищают от испарений растворителей. Избегайте работы вблизи открытого огня или нагревательных приборов: большинство растворителей легковоспламеняемы, а температура вспышки ацетона составляет -18°C.
- Надевайте нитриловые или бутиловые перчатки толщиной не менее 0,4 мм – латексные разрушаются под воздействием растворителей за 5–10 минут.
- Используйте защитные очки с боковыми щитками или маску-экран: попадание капель растворителя в глаза может привести к необратимому повреждению роговицы.
- Одежда должна быть из плотной хлопчатобумажной ткани с длинными рукавами; синтетические материалы (полиэстер, нейлон) растворяются или плавятся при контакте с химикатами.
- Длинные волосы зафиксируйте, украшения снимите – металл может вступить в реакцию с растворителем или вызвать короткое замыкание при случайном контакте с платой.
Храните растворители в герметичных емкостях из стекла или химически стойкого пластика (например, полипропилена) с маркировкой «Огнеопасно» и «Яд». Не переливайте жидкости в бутылки из-под напитков или пищевые контейнеры – это частая причина случайных отравлений. Держите средства вдали от источников тепла и прямых солнечных лучей: при нагревании давление паров в закрытой таре увеличивается, что может привести к разгерметизации. После использования утилизируйте остатки согласно местным нормативам: слив в канализацию запрещен, так как растворители загрязняют водоемы и нарушают работу очистных сооружений.
При попадании растворителя на кожу немедленно промойте пораженный участок проточной водой в течение 15 минут, затем обработайте нейтрализующим средством (например, 5% раствором бикарбоната натрия для кислот или 2% раствором уксусной кислоты для щелочей). Если химикат попал в глаза, промывайте их водой или физиологическим раствором не менее 20 минут, держа веки раздвинутыми, и сразу обратитесь к врачу. При вдыхании паров выведите пострадавшего на свежий воздух, обеспечьте покой и наблюдайте за дыханием; при появлении кашля, одышки или потери сознания вызовите скорую помощь. Не давайте молоко, масло или другие народные средства – они ускоряют всасывание токсинов.
Как проверить качество очистки платы после удаления лака
Визуальный осмотр под увеличением – первый и обязательный этап. Используйте лупу с 10–20-кратным увеличением или цифровой микроскоп с разрешением не менее 5 Мп. Обращайте внимание на остатки лака в труднодоступных местах: под компонентами BGA, вдоль дорожек шириной менее 0,2 мм, в зазорах между контактными площадками. Даже микроскопические фрагменты лака толщиной 5–10 мкм могут вызвать коррозию или ухудшить адгезию при повторном нанесении защитного покрытия.
Тест на смачиваемость дистиллированной водой помогает выявить невидимые загрязнения. Нанесите каплю воды объемом 2–3 мкл на очищенный участок платы. Если вода растекается равномерно, образуя угол смачивания менее 30°, поверхность чистая. При угле более 60° или образовании отдельных капель присутствуют остатки лака или жировые загрязнения. Для точности проводите тест на разных участках платы, включая зоны под компонентами и рядом с разъемами.
Использование ультрафиолетового флуоресцентного маркера – метод для быстрой проверки остатков акрилового или уретанового лака. Нанесите маркер на основе флуоресцеина (например, *Loctite 7259*) на подозрительные участки. Под УФ-светом с длиной волны 365 нм остатки лака проявятся ярко-зеленым свечением. Метод эффективен для лаков с добавками флуоресцентных пигментов, но не работает с эпоксидными составами без специальных присадок.
Измерение поверхностного сопротивления изоляции (SIR) дает количественную оценку чистоты. Подключите мегомметр с напряжением 100–500 В к двум соседним дорожкам на плате. Сопротивление должно быть не менее 10^10 Ом при влажности 50% и температуре 25°C. Падение значения ниже 10^8 Ом указывает на проводящие загрязнения или остатки лака с высокой диэлектрической проницаемостью. Для точности измеряйте несколько пар дорожек с разным шагом (0,5 мм, 1 мм, 2 мм).
Химический анализ с помощью растворителей подтверждает отсутствие органических остатков. Протрите очищенный участок ватным тампоном, смоченным в изопропиловом спирте (99,9%) или ацетоне. Если на тампоне остаются следы лака (видимые невооруженным глазом или под микроскопом), очистка недостаточна. Для эпоксидных лаков используйте диметилформамид (ДМФА) – он растворяет даже застывшие фрагменты, но требует работы в вытяжном шкафу из-за токсичности.
Функциональное тестирование платы под нагрузкой выявляет скрытые дефекты очистки. Подайте рабочее напряжение и ток, превышающие номинальные на 10–15%, в течение 1–2 часов. Измерьте температуру критичных компонентов (процессоров, силовых транзисторов) с помощью тепловизора или термопары. Локальный перегрев на 5–10°C выше нормы указывает на остатки лака, ухудшающие теплоотвод. Дополнительно проверьте сигналы осциллографом: шумы или искажения формы импульсов могут быть вызваны паразитными емкостями от неудаленного лака.
