Салонный фильтр Hyundai Creta – расходный элемент, требующий замены каждые 15 000 км или раз в год, в зависимости от условий эксплуатации. В городских условиях с высоким уровнем пыли и выхлопных газов интервал сокращается до 7 000–10 000 км. Пренебрежение заменой приводит к снижению эффективности системы вентиляции, появлению неприятных запахов и повышенной нагрузке на вентилятор печки.
На Creta устанавливаются фильтры двух типов: обычный пылевой (артикул 97133-D1000) и угольный (артикул 97133-D5000). Угольный вариант эффективнее задерживает вредные газы и запахи, но быстрее теряет свойства. Для замены потребуется крестовая отвёртка, новый фильтр и 10–15 минут времени.
Фильтр расположен за бардачком со стороны пассажира. Перед началом работ отключите зажигание и откройте переднюю пассажирскую дверь для удобства доступа. Не используйте бывшие в употреблении фильтры – даже при визуальной чистоте они теряют до 40% пропускной способности. При установке обращайте внимание на направление воздушного потока, указанное стрелкой на корпусе фильтра.
Регулярная замена салонного фильтра не только улучшает качество воздуха в салоне, но и продлевает срок службы испарителя кондиционера и вентилятора отопителя. В условиях повышенной влажности или при активном использовании кондиционера проверяйте фильтр чаще – скопившаяся грязь становится источником бактерий и плесени.
Какие инструменты и материалы понадобятся для замены
Для замены салонного фильтра на Hyundai Creta потребуется минимальный набор инструментов: крестовая отвёртка PH2 (или аналогичная с магнитным наконечником для удобства), пластиковая лопатка или тонкая плоская отвёртка для снятия декоративных накладок без повреждений. Оригинальный фильтр имеет артикул 97133-D1000 (угольный) или 97133-D2000 (обычный), но подойдут и аналоги от Mann (CUK 2841), TSN (9.7.903) или Filtron (K 1329). Перед покупкой проверьте размеры: 223×200×30 мм. Если фильтр не новый, приготовьте пылесос с узкой насадкой для очистки посадочного места от пыли и листьев.
Дополнительно пригодится фонарик – доступ к фильтру затруднён из-за плотной компоновки передней панели, а освещение салона не всегда достаточно. Влажные салфетки или тряпка без ворса помогут удалить скопившуюся грязь с воздуховодов. Работайте в перчатках: угольные фильтры часто оставляют чёрную пыль, которая въедается в кожу. Если корпус фильтра деформирован или забит, замените его – артикул 97617-D2000.
Где находится салонный фильтр в Hyundai Creta
Особенности расположения:
- Корпус фильтра скрыт под шумоизоляционной накладкой – ее нужно аккуратно отогнуть.
- На некоторых версиях (например, с климат-контролем) доступ может быть частично перекрыт воздуховодом – его не требуется снимать, достаточно отвести в сторону.
- Фильтр установлен вертикально, направление потока воздуха указано стрелкой на его рамке (должна совпадать с направлением снизу вверх).
Перед заменой отключите зажигание и выньте ключ из замка – это исключит случайное срабатывание вентилятора системы вентиляции.
Как снять бардачок для доступа к фильтру
Сначала откройте бардачок и освободите его от содержимого. На внутренней стороне крышки найдите два винта – они скрыты под пластиковыми заглушками. Подденьте заглушки плоской отвёрткой или ногтем, затем выкрутите винты. Обратите внимание: винты имеют разную длину, запомните их расположение при сборке.
С правой стороны бардачка (со стороны пассажира) находится пластиковая защёлка. Нажмите на неё пальцем или отвёрткой, одновременно потянув крышку бардачка на себя. Защёлка должна щёлкнуть, и крышка сдвинется с направляющих. Повторите действие с левой защёлкой – она расположена симметрично, но может потребовать большего усилия.
После освобождения защёлок аккуратно потяните бардачок вниз и на себя. Не дёргайте резко – с обратной стороны к нему подключён провод освещения. Разъём питания находится в верхней части корпуса бардачка. Нажмите на фиксатор разъёма и отсоедините провод, чтобы полностью снять деталь.
Если бардачок не поддаётся, проверьте, не остались ли незамеченные винты или защёлки. На некоторых модификациях Creta под бардачком установлен дополнительный пластиковый упор – его нужно сдвинуть в сторону или снять, прежде чем вынимать крышку. Упор крепится на зажимах, которые легко ломаются при чрезмерном усилии.

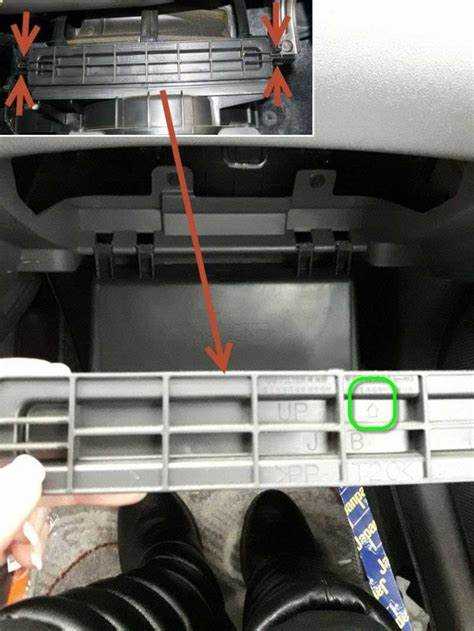

После снятия бардачка откроется доступ к крышке салонного фильтра. Она расположена за пластиковой панелью с правой стороны (по ходу движения). Крышка удерживается на трёх клипсах – нажмите на них одновременно, чтобы снять панель. Не потеряйте клипсы: они легко выпадают и могут закатиться под торпедо.
При обратной установке бардачка сначала подключите разъём освещения, затем заведите крышку в верхние направляющие. Убедитесь, что защёлки встали на место – они должны издать характерный щелчок. Закрутите винты, начиная с верхних, чтобы избежать перекоса. Не затягивайте их слишком сильно: пластик может треснуть.
Если после сборки бардачок болтается или не закрывается плотно, проверьте положение упоров и защёлок. Частая ошибка – неправильная установка левой защёлки, из-за чего крышка смещается в сторону. В этом случае снимите бардачок повторно и отрегулируйте положение деталей.

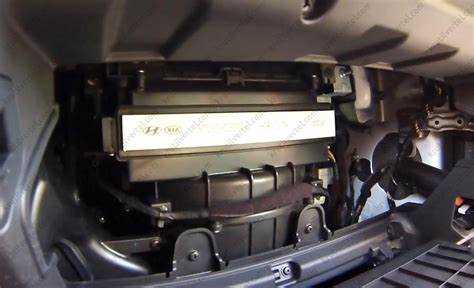

Как правильно извлечь старый салонный фильтр
На Hyundai Creta салонный фильтр расположен за бардачком. Сначала откройте перчаточный ящик и снимите ограничитель справа, потянув его на себя до щелчка. Затем нажмите на боковые стенки бардачка внутрь, чтобы освободить фиксаторы, и опустите его вниз. За крышкой фильтра вы увидите пластиковую заглушку – аккуратно подденьте её снизу плоской отвёрткой или пальцами, избегая резких движений, чтобы не повредить защёлки. Фильтр установлен вертикально, поэтому тяните его на себя, слегка покачивая, если он застрял из-за пыли или деформации.
Перед извлечением осмотрите фильтр на наличие крупного мусора – листьев, насекомых или грязи. Если элемент сильно загрязнён, приготовьте пылесос с узкой насадкой или влажную тряпку для очистки посадочного места. Не допускайте попадания посторонних предметов в вентиляционный канал: при необходимости прикройте отверстие ветошью. После удаления фильтра проверьте уплотнительную резинку на крышке – она должна быть целой и плотно прилегать, чтобы предотвратить подсос неочищенного воздуха.

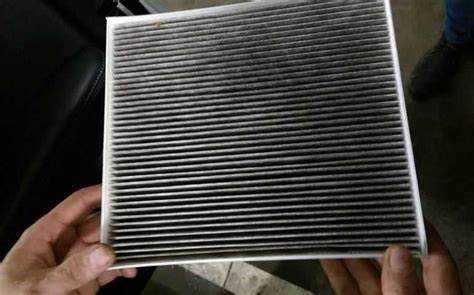

На что обратить внимание при выборе нового фильтра
Первое – артикул оригинального фильтра для Hyundai Creta. Заводской номер 97133-M0000 соответствует угольному варианту, а 97133-M1000 – обычному пылевому. Эти данные указаны на боковой стороне старого фильтра или в сервисной книжке. Использование оригинальных комплектующих гарантирует точные геометрические размеры и соответствие посадочному месту, что исключает подсос неочищенного воздуха.
Второй критерий – тип фильтрующего материала. Угольные фильтры эффективнее задерживают формальдегид, бензол и другие летучие органические соединения, характерные для городского смога. Однако их ресурс на 20–30% ниже пылевых из-за насыщения адсорбента. Если автомобиль эксплуатируется преимущественно на трассе или в экологически чистых зонах, достаточно стандартного фильтра с синтетическим волокном плотностью не менее 250 г/м².
Обратите внимание на наличие антибактериальной пропитки. Фильтры с ионами серебра или полифенолами (например, Mann CU 28 027) предотвращают размножение грибков и бактерий, что критично при высокой влажности или частых поездках с включенным кондиционером. Пропитка не должна иметь резкого запаха – это признак низкокачественных химикатов, способных вызвать аллергию.
Проверьте жесткость каркаса. Фильтры с пластиковым ободом (как у TSN 9.7.971) сохраняют форму при установке и не деформируются под давлением воздуха. Мягкие варианты из картона или тонкого пластика могут прогнуться, создавая зазоры. Надавите на углы фильтра – качественный образец не должен продавливаться пальцами.
Сравните заявленный ресурс. Производители указывают пробег от 10 до 30 тысяч километров, но реальный срок зависит от условий эксплуатации. Для пылевых фильтров оптимальный интервал замены – 15 000 км, для угольных – 10 000 км. Превышение этих значений приводит к снижению пропускной способности на 40–60%, что увеличивает нагрузку на вентилятор и ухудшает обдув салона.
Избегайте фильтров с чрезмерно низкой ценой. Дешевые аналоги (дешевле 300 рублей) часто изготавливаются из рыхлого материала с крупными порами, пропускающими частицы размером до 10 микрон. Качественные фильтры задерживают пыльцу, сажу и микрочастицы до 2,5 микрон, что соответствует классу F7 по стандарту EN 779.
Как установить новый салонный фильтр без ошибок
Перед установкой нового фильтра убедитесь, что он соответствует артикулу оригинальной детали Hyundai Creta – 97133-D1000 или его аналогам (например, MANN CU 23 012, TSN 9.7.972). Проверьте размеры: длина – 223 мм, ширина – 200 мм, толщина – 30 мм. Несоответствие габаритов приведёт к неплотному прилеганию, снижению эффективности очистки воздуха и возможному попаданию пыли в салон.
Откройте бардачок и снимите его, нажав на боковые стенки в точках фиксации – они расположены на расстоянии 10 см от переднего края. Не прилагайте чрезмерных усилий: пластик хрупкий, особенно при температуре ниже +5°C. После снятия бардачка откроется доступ к крышке салонного фильтра, закреплённой двумя пластиковыми защёлками по бокам. Нажмите на них одновременно, чтобы освободить крышку.
Извлеките старый фильтр, потянув его на себя под углом 45°. Обратите внимание на направление стрелки на боковой поверхности: она указывает направление воздушного потока. У нового фильтра стрелка должна быть ориентирована так же – вниз, к полу автомобиля. Игнорирование этого требования снизит пропускную способность фильтра на 30–40% и увеличит нагрузку на вентилятор печки.
Перед установкой нового элемента очистите посадочное место от мусора. Используйте пылесос с узкой насадкой или влажную салфетку без ворса. Особое внимание уделите углублениям по периметру корпуса – там скапливается до 70% пыли и мелкого мусора. Не применяйте сжатый воздух: он может загнать частицы глубже в систему вентиляции.
Вставляйте новый фильтр аккуратно, начиная с верхнего края. Если он не входит свободно, не давите – проверьте ориентацию и убедитесь, что уплотнительная резинка по периметру не загнута. После установки защёлкните крышку до характерного щелчка. Если фиксаторы не срабатывают, снимите фильтр и повторите процедуру: перекос даже на 2–3 мм приведёт к вибрации и посторонним звукам при работе климат-контроля.
Завершив установку, включите вентиляцию на максимальную скорость и проверьте герметичность. Поднесите руку к дефлекторам: если чувствуется слабый поток воздуха или слышен свист, фильтр установлен неправильно. В этом случае повторите процедуру, уделив внимание плотности прилегания уплотнителя. После успешной проверки установите бардачок на место, совместив его направляющие с пазами на панели.
Как вернуть бардачок на место после замены
После демонтажа бардачка для доступа к салонному фильтру Hyundai Creta важно правильно установить его обратно, чтобы избежать скрипов, перекосов или проблем с закрыванием. Начните с проверки положения петель: они должны свободно входить в пазы на корпусе передней панели без усилий. Если петли смещены, бардачок не сядет ровно, что приведет к заеданию механизма.
Вставьте бардачок под углом 45 градусов, сначала заведя верхние петли в верхние пазы, затем аккуратно надавите на нижнюю часть до характерного щелчка. На моделях 2020–2023 годов нижние фиксаторы выполнены из пластика и требуют точного совмещения – не прилагайте чрезмерных усилий, чтобы не сломать защелки.
- Проверьте боковые направляющие: они должны плотно прилегать к уплотнителям панели, иначе бардачок будет болтаться.
- Убедитесь, что провод подсветки (если есть) не пережат и свободно проложен вдоль левой стенки.
- Закройте бардачок до конца – если слышен глухой стук, а не мягкий щелчок, значит, фиксаторы не сработали.
На некоторых версиях Creta с климат-контролем бардачок может упираться в воздуховод. В этом случае слегка отогните пластиковую накладку воздуховода пальцами, чтобы освободить место. Если бардачок не закрывается до конца, проверьте, не мешает ли ему салонный фильтр – иногда он смещается при установке и блокирует ход.
После установки откройте и закройте бардачок несколько раз, чтобы убедиться в плавности хода. Если механизм заедает, снимите его повторно и смажьте петли силиконовой смазкой – это устранит трение. На моделях с электроприводом бардачка (редко, но встречается) перед установкой подключите разъем питания и проверьте работу моторчика.
Финальный шаг – затяжка винтов крепления. На Hyundai Creta их два: один под заглушкой в нижней части бардачка, второй – за крышкой предохранителей. Затягивайте их крест-накрест с усилием не более 2 Н·м, чтобы не сорвать резьбу в пластиковом корпусе. После этого проверьте работу замка: он должен срабатывать с первого нажатия без двойного щелчка.

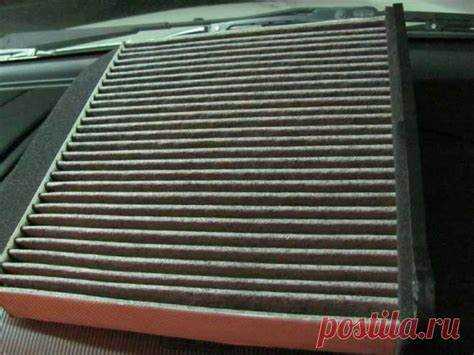

Проверка работоспособности системы после установки фильтра
После установки нового салонного фильтра на Hyundai Creta запустите двигатель и включите систему вентиляции на максимальную скорость. Убедитесь, что воздух поступает через все дефлекторы равномерно – разница в потоке между центральными и боковыми соплами не должна превышать 10–15%. Если наблюдается заметное ослабление потока в одном из каналов, проверьте правильность установки фильтра: возможно, он смещён или деформирован, перекрывая часть воздуховода.
Оцените качество воздуха в салоне через 2–3 минуты работы климат-контроля. Новый фильтр должен устранить посторонние запахи (например, выхлопных газов или пыли) в течение 30–60 секунд после включения рециркуляции. Если запахи сохраняются, осмотрите уплотнительные кромки фильтра на наличие зазоров – даже 2–3 мм щели достаточно для проникновения неочищенного воздуха. При необходимости демонтируйте фильтр и установите повторно, совместив его края с направляющими в корпусе.
Проверьте работу кондиционера: при активации режима охлаждения температура воздуха на выходе из дефлекторов должна снижаться на 8–12°C относительно окружающей среды в течение 5 минут. Если охлаждение слабое, а на фильтре обнаружены следы влаги или плесени, замените его повторно – возможно, использовался некачественный расходник с низкой воздухопроницаемостью. Для точной диагностики измерьте температуру воздуха термометром на выходе из центрального дефлектора: при +25°C снаружи она должна составлять +13–17°C.
Обратите внимание на уровень шума вентилятора. После замены фильтра на оригинальный (артикул 97133-D1000) или аналог с идентичными параметрами (например, Mann CU 26012) шум не должен превышать 52–55 дБ на максимальной скорости. Если гул усилился, проверьте фильтр на предмет засорения пылью или попадания посторонних предметов в воздухозаборник. В случае использования угольного фильтра (артикул 97133-D5000) допустимо незначительное увеличение сопротивления потоку, но не более 5%.
Для проверки герметичности системы включите режим рециркуляции и поднесите лист бумаги формата А4 к воздухозаборнику под лобовым стеклом. При исправной системе бумага должна притягиваться к решётке с усилием, достаточным для удержания листа в вертикальном положении. Если бумага падает или притягивается слабо, осмотрите корпус фильтра на наличие трещин, а уплотнительные резинки – на целостность. Особое внимание уделите зоне за бардачком: там часто возникают зазоры из-за неправильной фиксации крышки фильтра.
Завершите проверку тестом на запотевание стёкол. Включите обдув лобового стекла на максимальной скорости при температуре +5°C и выше. Новый фильтр должен предотвратить запотевание в течение 3–5 минут. Если стекло остаётся мутным дольше, а на фильтре видны следы масла или конденсата, замените его на модель с антибактериальной пропиткой (например, TSN 9.7.971). Повторите тест после прогрева двигателя до рабочей температуры – время устранения запотевания не должно превышать 2 минут.
