Зил 130 сколько цилиндров было

ЗИЛ-130 – легендарный советский грузовик, выпускавшийся с 1962 по 1994 год. Его восьмицилиндровый V-образный двигатель ЗИЛ-130 (позже модернизированный в ЗИЛ-508.10) стал эталоном надежности для среднетоннажных автомобилей. Рабочий объем мотора – 6,0 литра, что обеспечивало мощность 150 л.с. при 3200 об/мин и крутящий момент 402 Н·м при 1800–2000 об/мин. Конструкция с углом развала цилиндров 90 градусов позволила добиться компактности при высокой отдаче.

Карбюраторная система питания (К-88А или К-90) требовала регулярной настройки: оптимальный расход топлива составлял 28–32 л/100 км при скорости 60 км/ч, но при перегрузке или неисправностях мог возрастать до 40 л. Для стабильной работы рекомендуется использовать бензин А-76 (поздние модификации адаптированы под АИ-80) и следить за состоянием свечей зажигания – зазор должен быть 0,6–0,7 мм. Масло в двигателе меняется каждые 8–10 тыс. км, фильтры – через 5 тыс. км.

Трансмиссия ЗИЛ-130 включала пятиступенчатую механическую коробку передач с синхронизаторами на 2–5 передачах. Передаточные числа: 6,48 (1-я), 3,09 (2-я), 1,71 (3-я), 1,00 (4-я), 0,79 (5-я). Главная передача – гипоидная, с передаточным числом 6,32 (поздние версии – 6,83). Сцепление – однодисковое, сухое, с периферийными пружинами. При эксплуатации важно контролировать свободный ход педали (35–50 мм) и избегать пробуксовок – ресурс диска не превышает 80–100 тыс. км.

Подвеска – зависимая, на продольных полуэллиптических рессорах с гидравлическими амортизаторами. Передняя ось выдерживает нагрузку до 2,5 тонны, задний мост – до 6,5 тонны (в двухосной версии). Тормозная система – барабанная, с гидравлическим приводом и вакуумным усилителем. Колодки требуют замены при износе до 5 мм, а регулировка зазоров проводится каждые 10 тыс. км. Давление в шинах (размер 260-508R) – 4,5 кгс/см² спереди и 5,3 кгс/см² сзади.

Максимальная скорость ЗИЛ-130 – 90 км/ч, но оптимальный режим для экономии топлива и ресурса – 60–70 км/ч. Грузоподъемность базовой модели – 5 тонн, полная масса – 10,5 тонны. При эксплуатации с прицепом допустимая масса буксируемого груза – 8 тонн. Для продления срока службы рекомендуется избегать перегрузов, регулярно проверять уровень масла в двигателе (9 литров) и трансмиссии (3,5 л в КПП, 4,5 л в заднем мосту), а также следить за состоянием шкворней и шаровых опор – их износ приводит к люфту рулевого управления.

Сколько цилиндров у ЗИЛ 130: технические характеристики

ЗИЛ-130 оснащался бензиновым V-образным 8-цилиндровым двигателем ЗИЛ-130. Этот силовой агрегат стал одним из ключевых элементов, определивших надежность и производительность грузовика. Рабочий объем мотора – 6,0 литра, что обеспечивало достаточную мощность для перевозки грузов массой до 6 тонн. Конструкция с углом развала цилиндров 90° позволила снизить вибрации и повысить компактность двигателя.

Максимальная мощность двигателя составляла 150 л.с. при 3200 об/мин, а крутящий момент достигал 402 Н·м при 1800–2000 об/мин. Такие параметры обеспечивали уверенный разгон и тяговые характеристики даже при полной загрузке. Для сравнения: аналогичные грузовики того времени, например ГАЗ-53, имели 6-цилиндровые моторы мощностью до 115 л.с., что делало ЗИЛ-130 более производительным в тяжелых условиях эксплуатации.

Система питания двигателя – карбюраторная, с двухкамерным карбюратором К-88А. Расход топлива при смешанном цикле составлял около 28–32 литров на 100 км, что было нормой для грузовиков такого класса. Важно отметить, что при эксплуатации в городских условиях или с неполной загрузкой расход мог увеличиваться до 35–40 литров. Для снижения потребления рекомендовалось регулярно проверять состояние карбюратора и системы зажигания.

Основные технические параметры двигателя ЗИЛ-130:

• Тип: V8, бензиновый;
• Диаметр цилиндра: 100 мм;
• Ход поршня: 95 мм;
• Степень сжатия: 6,5;
• Система охлаждения: жидкостная, закрытого типа;
• Масса двигателя: 430 кг.

Для продления ресурса двигателя требовалось соблюдать регламент технического обслуживания. Замена масла проводилась каждые 6000–8000 км, при этом рекомендовалось использовать масло М-8В или М-10В. Фильтры грубой и тонкой очистки масла менялись одновременно с маслом. Особое внимание уделялось регулировке клапанов – каждые 12 000 км, так как износ деталей газораспределительного механизма мог привести к падению мощности и увеличению расхода топлива.

Типичные неисправности двигателя ЗИЛ-130 и способы их устранения:

1. Перегрев: проверка уровня охлаждающей жидкости, состояния термостата и водяного насоса. При необходимости – замена прокладки головки блока цилиндров.
2. Повышенный расход масла: замена поршневых колец или маслосъемных колпачков. Контроль состояния цилиндров на предмет износа.
3. Падение мощности: чистка карбюратора, проверка системы зажигания (свечи, провода, катушка). Регулировка угла опережения зажигания.
4. Стук в двигателе: проверка зазоров в шатунных и коренных подшипниках. При сильном износе – замена вкладышей.

Модификации двигателя ЗИЛ-130 включали варианты с различными системами питания и наддува. Например, на базе этого мотора был создан дизельный агрегат ЗИЛ-645, но он устанавливался уже на более поздние модели грузовиков. Для тюнинга двигателя ЗИЛ-130 часто применяли установку турбонаддува или замену карбюратора на систему впрыска, что позволяло увеличить мощность до 180–200 л.с. Однако такие доработки требовали усиления трансмиссии и ходовой части.

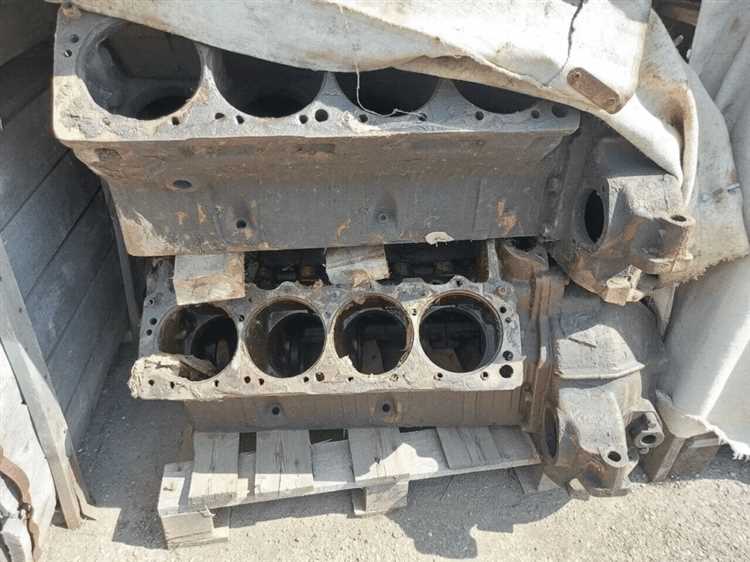

Количество и расположение цилиндров в двигателе ЗИЛ 130

Двигатель ЗИЛ 130 оснащён восьмицилиндровым V-образным блоком с углом развала 90°. Такая компоновка обеспечивает компактность силового агрегата при сохранении высокого крутящего момента на низких и средних оборотах. Цилиндры расположены в два ряда по четыре в каждом, что оптимизирует распределение нагрузок и снижает вибрации.

Нумерация цилиндров начинается с передней части двигателя: левый ряд (по ходу движения) – 1, 3, 5, 7; правый – 2, 4, 6, 8. Порядок работы цилиндров: 1-5-4-2-6-3-7-8, что соответствует стандартной схеме для V8 с углом 90°. Эта последовательность минимизирует дисбаланс и улучшает плавность хода.

Диаметр каждого цилиндра составляет 100 мм, ход поршня – 95 мм, что в сумме даёт рабочий объём 6,0 л. Чугунный блок цилиндров с гильзами мокрого типа обеспечивает ресурс до 300–400 тыс. км при соблюдении регламента замены масла (каждые 8–10 тыс. км) и контроле зазоров в клапанном механизме.

Особенность конструкции – смещённые шатунные шейки коленчатого вала на 36° для равномерного чередования вспышек. Это решение снижает нагрузку на подшипники и повышает долговечность кривошипно-шатунного механизма. При капитальном ремонте рекомендуется проверять соосность постелей коленвала и при необходимости восстанавливать их геометрию.

Для диагностики неравномерной работы цилиндров используйте метод поочерёдного отключения свечей зажигания. Падение оборотов при отключении конкретного цилиндра укажет на его исправность; отсутствие реакции – на неисправность (прогар клапана, износ поршневых колец или неисправность системы зажигания). Регулярная проверка компрессии (норма – 9–10 кгс/см²) поможет выявить проблемы на ранней стадии.

Основные параметры двигателя ЗИЛ 130: мощность и рабочий объем

Двигатель ЗИЛ 130 оснащен 8-цилиндровым V-образным агрегатом модели ЗИЛ-130, который стал эталоном надежности для советской грузовой техники. Рабочий объем составляет 6,0 литра, что обеспечивает оптимальное сочетание тяговых характеристик и экономичности для автомобилей грузоподъемностью до 6 тонн.

Максимальная мощность двигателя достигает 150 лошадиных сил при 3200 об/мин. Этот показатель был достигнут благодаря применению карбюраторной системы питания и степени сжатия 6,5:1, что требовало использования бензина А-76. Для сравнения: аналогичные зарубежные двигатели того времени выдавали на 10–15% меньше мощности при том же объеме.

Крутящий момент в 402 Н·м достигается при 1800–2000 об/мин, что критически важно для грузовых перевозок. Такая характеристика позволяет уверенно преодолевать подъемы до 25% без потери динамики, даже при полной загрузке. Владельцам рекомендуется следить за состоянием распредвала и клапанов – износ этих узлов на 0,5 мм снижает момент на 8–10%.

Расход топлива в смешанном цикле составляет 27–30 л/100 км, однако при эксплуатации в городских условиях или с прицепом показатель может вырастать до 35 л. Для снижения расхода на 5–7% эффективна замена штатного карбюратора К-88А на модернизированный К-90 с системой экономайзера принудительного холостого хода.

Система смазки двигателя – комбинированная, с масляным насосом производительностью 30 л/мин при 3000 об/мин. Давление масла в прогретом двигателе должно составлять 2,5–4,0 кгс/см² на холостых оборотах. Падение давления ниже 1,5 кгс/см² сигнализирует о необходимости проверки вкладышей коленвала или масляного насоса.

Ресурс двигателя до капитального ремонта – 200–250 тыс. км, но при соблюдении регламента ТО (замена масла каждые 5000 км, регулировка клапанов каждые 10 000 км) этот показатель увеличивается до 300 тыс. км. Критический износ гильз цилиндров наступает при увеличении зазора между поршнем и гильзой свыше 0,25 мм – в этом случае требуется расточка под ремонтные размеры.

Температурный режим работы двигателя – 80–95°C. Перегрев свыше 100°C приводит к деформации головок блока цилиндров и прогару прокладок. Для предотвращения этого рекомендуется проверять уровень охлаждающей жидкости каждые 1000 км и очищать радиатор от пыли и грязи не реже двух раз в сезон.

Запуск двигателя при температурах ниже –20°C требует предварительного подогрева масла и охлаждающей жидкости. Штатный подогреватель мощностью 1,5 кВт обеспечивает прогрев за 30–40 минут. Альтернативой служит установка автономного подогревателя типа Webasto, сокращающего время прогрева до 15–20 минут и снижающего износ цилиндропоршневой группы на 30%.

Тип топливной системы и система питания ЗИЛ 130

ЗИЛ 130 оснащён карбюраторной системой питания, характерной для грузовых автомобилей советского периода. Основным элементом выступает карбюратор К-88А (или его модификации К-88АМ, К-88АТ), разработанный для работы с бензином А-76. Система рассчитана на подачу топлива под низким давлением, что обусловлено конструктивными особенностями двигателя V8 объёмом 6,0 л.

Топливный бак ЗИЛ 130 вмещает 170 литров, что обеспечивает запас хода до 500 км при среднем расходе 35 л/100 км. Бак расположен с правой стороны рамы, за кабиной. Для предотвращения засорения топливопроводов установлен сетчатый фильтр грубой очистки, а перед карбюратором – фильтр тонкой очистки с бумажным или керамическим элементом.

Подача топлива осуществляется механическим бензонасосом Б-9В (или Б-10), создающим давление 0,2–0,3 кгс/см². Насос приводится в действие эксцентриком распределительного вала через штангу. При эксплуатации в холодное время года рекомендуется проверять герметичность диафрагмы насоса – её повреждение приводит к подсосу воздуха и перебоям в работе двигателя.

Карбюратор К-88А – двухкамерный, с падающим потоком и последовательным открытием дроссельных заслонок. Основные узлы:

• Главная дозирующая система с эмульсионными трубками;
• Система холостого хода с регулировочными винтами;
• Экономайзер с механическим приводом;
• Ускорительный насос поршневого типа;
• Пусковое устройство с воздушной заслонкой.

Регулировка карбюратора требует точности: винт качества смеси на холостом ходу закручивают до упора, затем отворачивают на 1,5–2 оборота. Винт количества смеси выставляют так, чтобы обороты двигателя составляли 450–500 об/мин. При эксплуатации в высокогорных районах рекомендуется уменьшать сечение жиклёров на 5–10% для компенсации разреженного воздуха.

Воздушный фильтр – инерционно-масляного типа с двухступенчатой очисткой. Первая ступень (центробежная) отделяет крупные частицы, вторая (масляная ванна) улавливает мелкую пыль. Объём масла в ванне – 0,7 л, тип – масло для двигателя или трансмиссионное. Замена масла и промывка фильтра требуется каждые 1000–1500 км при эксплуатации в пыльных условиях.

Система вентиляции картера – открытого типа, с отводом газов во впускной тракт через маслоуловитель. При засорении маслоуловителя повышается давление в картере, что приводит к течам масла через сальники. Для профилактики рекомендуется промывать маслоуловитель керосином каждые 5000 км.

Типичные неисправности системы питания ЗИЛ 130 и их устранение:

1. Двигатель не запускается: проверить наличие топлива в поплавковой камере карбюратора, исправность бензонасоса, чистоту топливных фильтров.
2. Перебои в работе на холостом ходу: отрегулировать винты качества и количества смеси, проверить герметичность впускного тракта.
3. Повышенный расход топлива: заменить жиклёры на номинальные (главный топливный – 310 см³/мин, воздушный – 190 см³/мин), проверить работу экономайзера.
4. Дымный выхлоп: очистить воздушный фильтр, проверить уровень топлива в поплавковой камере (должен быть 18–19 мм от плоскости разъёма).

Габаритные размеры и масса автомобиля ЗИЛ 130

ЗИЛ 130 отличается компактными для грузовика габаритами: длина – 6675 мм, ширина – 2500 мм, высота по кабине – 2400 мм. Дорожный просвет в 270 мм позволяет преодолевать неровности без риска повреждения агрегатов. Колёсная база в 3800 мм обеспечивает устойчивость на дороге, но требует внимания при маневрировании в стеснённых условиях. Масса снаряжённого автомобиля составляет 4300 кг, полная масса – 10 525 кг, что ограничивает грузоподъёмность до 6 тонн. При загрузке учитывайте распределение веса: перегруз передней оси снижает управляемость, задней – ухудшает тормозные характеристики.

Для эксплуатации в городских условиях рекомендуется использовать модификации с укороченной базой (ЗИЛ 130Г) – их длина на 500 мм меньше, что упрощает парковку и развороты. При перевозке длинномерных грузов учитывайте габарит по зеркалам (до 2800 мм) и высоту с тентом (до 3600 мм).

Трансмиссия и коробка передач ЗИЛ 130: особенности конструкции

ЗИЛ 130 оснащался механической трансмиссией с сухим однодисковым сцеплением, разработанным для работы с двигателем мощностью 150 л.с. Корзина сцепления диаметром 300 мм имела пружинный нажимной механизм, обеспечивающий плавное включение и высокую износостойкость. Особенностью конструкции была возможность регулировки свободного хода педали в пределах 35–45 мм, что требовало периодической проверки каждые 10–15 тыс. км. Для замены фрикционных накладок рекомендовалось использовать детали из композитных материалов с коэффициентом трения не ниже 0,35.

Коробка передач ЗИЛ 130 – пятиступенчатая, трехвальная, с синхронизаторами на II, III, IV и V передачах. Передаточные числа: I – 7,44; II – 4,10; III – 2,29; IV – 1,47; V – 1,00; задний ход – 7,09. Картер КПП изготавливался из чугуна, а шестерни – из легированной стали 18ХГТ с цементацией зубьев на глубину 0,8–1,2 мм. Для снижения шума и вибраций применялись косозубые шестерни с углом наклона 20°. Масло в коробке (ТАД-17И или аналог) требовало замены каждые 50 тыс. км, при этом уровень проверялся через контрольное отверстие на боковой стенке картера.

Карданная передача состояла из двух валов с промежуточной опорой и тремя шарнирами на игольчатых подшипниках. Диаметр трубы карданного вала – 89 мм, толщина стенки – 3,5 мм. Углы установки шарниров не должны были превышать 3° для переднего и 5° для заднего, иначе возникали вибрации на скоростях свыше 60 км/ч. Подшипники шарниров смазывались через пресс-масленки Литолом-24 каждые 5 тыс. км. При появлении люфта в шлицевом соединении рекомендовалось заменить вал целиком, так как ремонт отдельных элементов снижал надежность.

Главная передача заднего моста – гипоидная, с передаточным числом 6,32 (для модификаций с двигателем 150 л.с.) или 6,83 (для версий с усиленным мостом). Ведущая шестерня имела 11 зубьев, ведомая – 69 или 75 соответственно. Для смазки использовалось трансмиссионное масло ТСп-15К, уровень которого контролировался через заливное отверстие. При эксплуатации в тяжелых условиях (бездорожье, перегруз) интервал замены масла сокращался до 30 тыс. км. Признаки износа главной пары – гул на скорости свыше 40 км/ч и повышенный нагрев картера моста.
