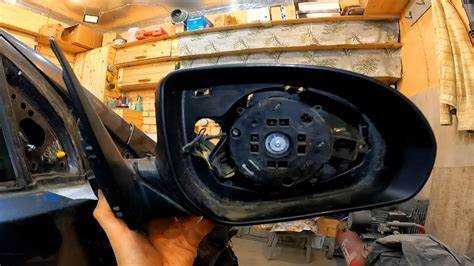

Как разобрать зеркало на ниссан патфайндер r51

Замена или ремонт бокового зеркала на Nissan Pathfinder R51 (2005–2012 гг.) требует точного соблюдения последовательности действий. Модель оснащена зеркалами с электроприводом и подогревом, что усложняет демонтаж из-за скрытых креплений и проводки. В этой инструкции разберём процесс для водительской и пассажирской сторон, включая нюансы работы с электрическими разъёмами и пластиковыми фиксаторами.

Основные причины снятия зеркала: повреждение корпуса, выход из строя моторчика регулировки, замена стекла или необходимость доступа к дверной обшивке. На R51 используется единая конструкция зеркала с тремя точками крепления: два винта под заглушками и защёлки по периметру. Для работы потребуются торкс T20, плоская отвёртка, пластиковые монтажные лопатки и мультиметр (при диагностике электрики).

Перед началом отключите аккумулятор, чтобы избежать короткого замыкания при разъединении проводов. Особое внимание уделите снятию обшивки двери – на R51 она крепится на клипсах, которые легко ломаются при неаккуратном демонтаже. Водительское зеркало дополнительно фиксируется тросиком регулировки положения, который нужно отсоединить после откручивания винтов.

В статье подробно описаны этапы: от снятия обшивки до отключения разъёмов и извлечения зеркала. Указаны типичные ошибки – например, попытка вырвать зеркало силой без предварительного откручивания винтов или повреждение проводки при отсоединении коннекторов. Следуйте шагам последовательно, чтобы избежать поломок и сэкономить время на повторной сборке.

Необходимые инструменты и материалы для демонтажа зеркала

Для снятия бокового зеркала на Nissan Pathfinder R51 потребуется минимальный набор инструментов, но их выбор критически важен. Основной инструмент – торкс T20 или T25 (в зависимости от года выпуска автомобиля), так как крепёжные винты зеркала имеют именно этот тип шлица. Обязательно используйте качественную биту с магнитным держателем, чтобы избежать падения винтов в труднодоступные места. Дополнительно понадобится пластиковая лопатка или монтажная лопатка с силиконовым наконечником – она предотвратит повреждение пластиковых защёлок облицовки двери при её снятии. Если зеркало оснащено электроприводом или подогревом, подготовьте мультиметр для проверки целостности проводки после демонтажа.

В процессе работы могут потребоваться расходные материалы. Запаситесь новыми клипсами крепления дверной карты (артикул 84555-3JC0A для R51), так как старые часто ломаются при снятии. Для защиты лакокрасочного покрытия кузова используйте малярный скотч шириной 25–30 мм – им обклеивают кромки двери в местах контакта с инструментом. Если планируется замена зеркала, проверьте совместимость нового узла: для моделей до 2010 года характерны зеркала с одним разъёмом подключения, после 2010 – с двумя (для подогрева и электропривода).

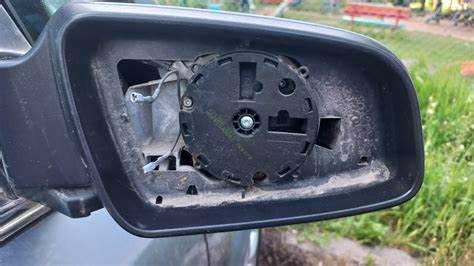

Подготовка автомобиля и рабочего места перед началом работ

Перед демонтажем зеркала на Nissan Pathfinder R51 убедитесь, что автомобиль стоит на ровной поверхности с включённым стояночным тормозом. Если работа проводится на улице, выберите место в тени или под навесом – прямые солнечные лучи ускоряют нагрев пластиковых элементов, что может усложнить снятие креплений. Припаркуйте машину так, чтобы дверь со стороны снимаемого зеркала открывалась полностью, без препятствий.

Подготовьте инструменты: пластиковые монтажные лопатки (2–3 штуки), крестовую и плоскую отвёртки, торцевой ключ на 10 мм, набор бит Torx (T20 и T25), а также силиконовую смазку или WD-40. Для работы с электропроводкой потребуются мультиметр и изолента. Избегайте использования металлических инструментов без изолирующих накладок – риск повреждения лакокрасочного покрытия или обшивки двери высок.

Снимите внутреннюю обшивку двери, чтобы получить доступ к креплениям зеркала. Для этого демонтируйте ручку открывания двери, поддев её пластиковой лопаткой, и открутите винты под декоративными заглушками. На R51 обшивка крепится на пластиковых клипсах – аккуратно поддевайте её по периметру, начиная с нижнего угла, чтобы не сломать фиксаторы. Храните снятые клипсы и винты в отдельном контейнере, подписав их расположение.

Очистите рабочую зону от пыли и грязи. Протрите дверную карту и область вокруг зеркала влажной микрофибровой салфеткой, чтобы частицы не попали в механизмы при сборке. Если на уплотнителях или креплениях есть следы коррозии, обработайте их преобразователем ржавчины и дайте высохнуть. Проверьте состояние резиновых прокладок – при необходимости замените их, чтобы избежать скрипов после установки нового зеркала.

Подготовьте освещение: направьте яркий светодиодный фонарь или переносную лампу на зону работ. Это позволит увидеть мелкие детали креплений и избежать ошибок при отсоединении разъёмов. Если зеркало имеет электропривод, заранее определите расположение проводов – на R51 они обычно проходят через гофрированный канал в двери. Отметьте маркером или сфотографируйте схему подключения, чтобы не перепутать контакты при обратной сборке.

Разложите инструменты и расходные материалы в порядке использования. Рядом положите новое зеркало (если планируется замена) и проверьте его комплектность: крепёжные болты, уплотнители, электрические разъёмы. Сравните детали со снятыми – на R51 часто встречаются различия в модификациях зеркал для левой и правой стороны. Убедитесь, что новое зеркало совместимо с вашей моделью по году выпуска и типу кузова.

Защитите салон автомобиля от случайных повреждений. Накройте сиденье и приборную панель мягкой тканью или картоном, чтобы не поцарапать поверхности инструментами. Если работа затягивается, используйте защитные чехлы на руль и рычаг КПП. При работе с электрикой держите под рукой схему проводки для Nissan Pathfinder R51 – это ускорит диагностику в случае неисправностей после сборки.

Снятие декоративной накладки двери для доступа к креплениям зеркала

На Nissan Pathfinder R51 декоративная накладка двери крепится на пластиковых фиксаторах и одном винте под заглушкой ручки открывания. Начните с демонтажа заглушки: подденьте её плоской отвёрткой с тонким жалом, вставив инструмент в щель между заглушкой и ручкой. Заглушка расположена с торца ручки, ближе к замку двери. После снятия откроется доступ к винту Torx T20 – открутите его.

Следующий шаг – отсоединение электрических разъёмов. На накладке установлены кнопки управления стеклоподъёмниками и зеркалами (если предусмотрены). Аккуратно отщёлкните разъёмы, нажав на фиксаторы пальцами или тонкой отвёрткой. Для удобства сдвиньте накладку в сторону, чтобы освободить провода, но не тяните их резко – контакты хрупкие.

Основные фиксаторы накладки расположены по периметру: два в верхней части, три вдоль нижнего края и один возле наружной ручки. Начинайте отсоединение с нижнего угла, используя пластиковую лопатку или обёрнутую изолентой отвёртку. Вставьте инструмент между накладкой и металлическим каркасом двери, аккуратно поддевая фиксаторы. Не прилагайте чрезмерных усилий – пластик может треснуть.

При снятии накладки обратите внимание на тросик аварийной разблокировки замка (если есть). Он крепится к внутренней стороне накладки пластиковым зажимом. Отсоедините его, сдвинув зажим вниз или нажав на фиксатор. После этого накладка полностью освободится от двери, но останется висеть на проводах – уберите её в сторону, не допуская натяжения кабелей.

Проверьте состояние фиксаторов после снятия. Если один или несколько сломались, замените их новыми (артикул оригинальных фиксаторов – 84930-9W000). Повреждённые элементы приведут к дребезжанию накладки при езде. Перед установкой очистите посадочные места от пыли и грязи – это обеспечит плотное прилегание накладки.

Для обратной сборки сначала подключите электрические разъёмы, затем заведите тросик аварийной разблокировки в паз. Совместите накладку с дверью, начиная с верхнего края, и аккуратно надавите по периметру, пока фиксаторы не встанут на место. Убедитесь, что все защёлки сработали – характерный щелчок подтвердит правильную установку. Закрутите винт Torx T20 и установите заглушку.

Если накладка не садится плотно, проверьте, не мешает ли уплотнитель двери. В некоторых случаях его приходится временно отгибать. Избегайте использования герметиков или клея для фиксации – это усложнит последующий демонтаж. После установки проверьте работу кнопок и отсутствие посторонних звуков при закрывании двери.

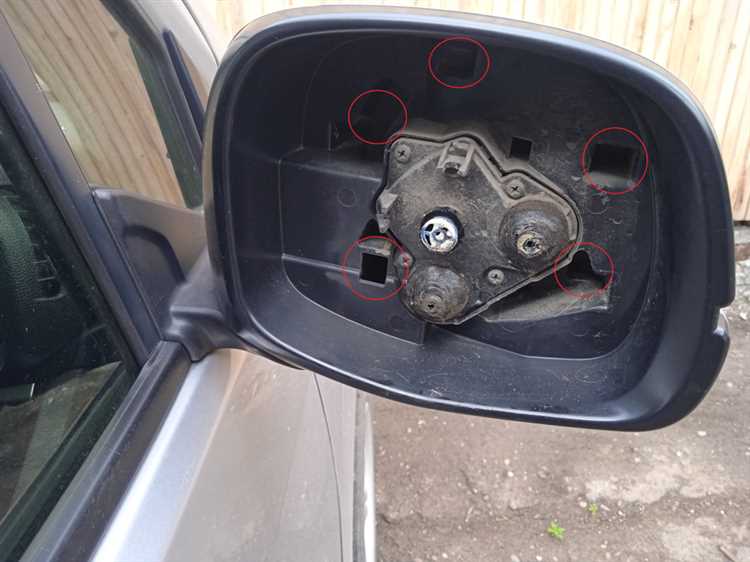

Отключение электропроводки и разъемов зеркала с электроприводом

Перед началом работ отсоедините клемму аккумулятора, чтобы исключить короткое замыкание. На Nissan Pathfinder R51 разъем зеркала расположен за пластиковой накладкой дверной карты – для доступа потребуется частично демонтировать обшивку. Используйте пластиковые клипсодеры или тонкую отвертку, чтобы не повредить фиксаторы.

Разъем зеркала крепится на защелке, которую нужно аккуратно отжать пальцами или плоской отверткой. На моделях с подогревом и электрорегулировкой в разъеме 6–8 контактов: два основных (питание +12В и масса), остальные отвечают за моторы регулировки и обогрев. Запомните или сфотографируйте расположение проводов, если планируете замену зеркала.

• Не тяните за провода – только за корпус разъема.
• Проверьте состояние контактов: окисление устраняется очистителем электроконтактов.
• Если разъем не отсоединяется, убедитесь, что защелка полностью освобождена.

На зеркалах с повторителем поворота дополнительный разъем находится в нижней части корпуса. Он фиксируется отдельной защелкой, часто скрытой под резиновым уплотнителем. Отсоедините его после основного разъема, чтобы не перепутать провода при обратной сборке.

При работе с электропроводкой избегайте резких движений – провода внутри зеркала тонкие и легко повреждаются. Если зеркало не снимается после отключения разъемов, проверьте наличие скрытых креплений или проводов, удерживающих его в пазу двери. На R51 часто встречается дополнительный фиксатор в верхней части зеркального элемента.

После отключения разъемов обмотайте контакты изолентой, чтобы исключить случайное замыкание при дальнейших манипуляциях. Если зеркало снимается для замены, сравните новый разъем со старым: на рынке встречаются неоригинальные детали с отличающейся распиновкой. В таких случаях потребуется перепайка проводов или адаптер.

Перед подключением нового зеркала проверьте целостность проводки мультиметром. Убедитесь, что на контактах присутствует напряжение +12В при включенном зажигании (для моторов регулировки) и при активации обогрева. Если зеркало не реагирует на управление, прозвоните цепь от блока управления до разъема – обрыв часто возникает в гофре между дверью и кузовом.

Откручивание крепежных болтов и снятие зеркала с кузова

На Nissan Pathfinder R51 зеркало бокового вида крепится к кузову тремя болтами: два из них расположены под декоративной накладкой в дверной панели, а третий – снаружи, под пластиковым кожухом зеркала. Для доступа к внутренним болтам потребуется снять обшивку двери, предварительно демонтировав ручку открывания и заглушки. Используйте торцевую головку на 10 мм с удлинителем – стандартный ключ не пройдет из-за ограниченного пространства. Внешний болт откручивается той же головкой, но без удлинителя; его расположение видно сразу после снятия кожуха.

Перед началом работ отсоедините разъем электропроводки зеркала, если оно оснащено подогревом или электроприводом. Разъем находится за обшивкой двери, рядом с верхним крепежным болтом. Аккуратно отщелкните фиксатор плоской отверткой, избегая резких движений – пластиковые защелки хрупкие. Если проводка мешает, временно закрепите ее изолентой к дверной карте, чтобы не повредить контакты при снятии зеркала.

После откручивания всех болтов зеркало останется держаться на направляющих штифтах. Не тяните его резко – сначала покачайте из стороны в сторону, чтобы освободить штифты от посадочных гнезд. Если зеркало не поддается, проверьте, не осталось ли незамеченных крепежных элементов: на некоторых модификациях R51 встречается дополнительный винт под шестигранник на 3 мм, скрытый под резиновым уплотнителем. При снятии поддерживайте зеркало снизу, чтобы избежать падения и повреждения корпуса.

При обратной установке обратите внимание на состояние резиновых прокладок между зеркалом и кузовом. Если они деформированы или потеряли эластичность, замените их – иначе в салон будет проникать влага и шум. Болты затягивайте крест-накрест, начиная с внешнего, чтобы равномерно распределить нагрузку. Момент затяжки – 8–10 Н·м; превышение приведет к срыву резьбы в алюминиевом кузове.

После сборки проверьте работоспособность всех функций зеркала: регулировку, подогрев, складывание (если предусмотрено). Если зеркало не реагирует на управление, повторно разберите узел и убедитесь в правильности подключения разъема. Частая ошибка – перепутывание контактов при обратной установке, что приводит к короткому замыканию в цепи.

Проверка состояния уплотнителей и посадочного места после демонтажа

После снятия зеркала осмотрите резиновый уплотнитель по периметру посадочного места. На Nissan Pathfinder R51 он выполнен из EPDM-резины, устойчивой к ультрафиолету и перепадам температур, но со временем теряет эластичность. Проверьте на наличие трещин, разрывов или деформаций – даже микротрещины глубиной 0,5 мм могут пропускать влагу, что приведет к коррозии металлического основания или попаданию воды в дверную полость.

Оцените посадочную поверхность на двери: на R51 она покрыта заводским антикоррозийным грунтом толщиной 20–30 мкм. Удалите остатки старого герметика или клея пластиковым шпателем – металлические инструменты могут повредить покрытие. Если обнаружены очаги ржавчины, зачистите их до металла наждачной бумагой P400, обработайте преобразователем ржавчины и нанесите антикоррозийный грунт (например, Body 960). Дождитесь полного высыхания перед установкой нового уплотнителя.

• Проверьте крепежные отверстия: резьба в пластиковых втулках двери не должна быть сорвана. Если винты прокручиваются, замените втулки – артикул оригинальных 999MP-AB000P.
• Осмотрите электрические контакты (если зеркало с подогревом или повторителем поворота): окисление устраняется очистителем контактов (CRC 05103), а не наждачной бумагой.
• Убедитесь, что дренажные отверстия в нижней части посадочного места не забиты грязью – их диаметр 3 мм, при засорении вода будет скапливаться внутри двери.

Новый уплотнитель должен соответствовать профилю оригинального: для R51 подходит артикул 76830-3JA0A. Перед установкой обезжирьте посадочную поверхность спиртосодержащим раствором (не бензином или ацетоном – они разрушают резину). Нанесите тонкий слой силиконового герметика (например, DoneDeal DD6773) на металлическую кромку двери, но не на сам уплотнитель – это предотвратит попадание влаги и вибрации.

После установки зеркала проверьте герметичность: распылите воду из пульверизатора по периметру и осмотрите внутреннюю сторону двери через технологическое отверстие (сняв обшивку). Если вода просачивается, снимите зеркало, удалите герметик и повторите процедуру, увеличив давление при затяжке крепежа (момент затяжки винтов – 3,5–4,5 Н·м).
