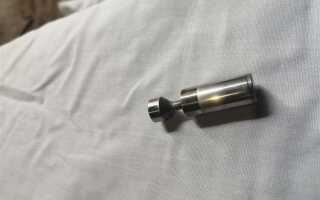

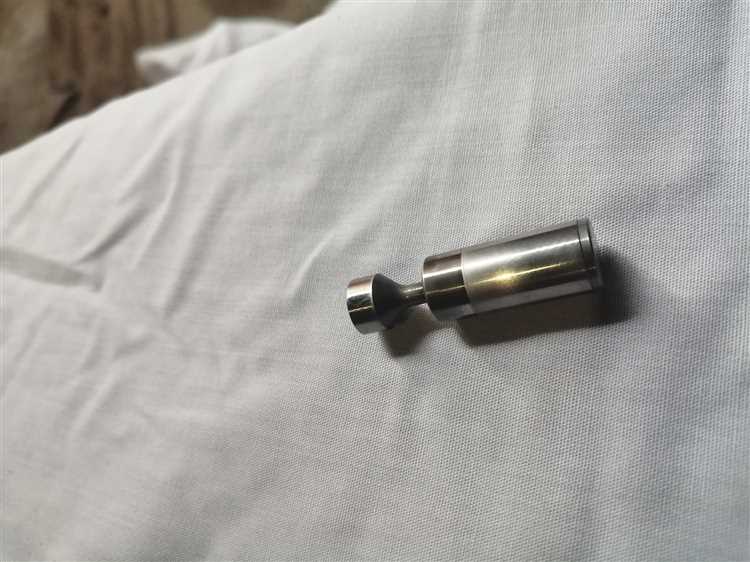

Двигатель 1HD-FTE – турбированный дизель объёмом 4,2 л, устанавливаемый на Toyota Land Cruiser 80 и 100 серии. Топливный насос высокого давления (ТНВД) на этом агрегате – распределительного типа с электронным управлением, чувствительный к ошибкам при демонтаже. Снятие требует точности: неправильное обращение с креплениями или штуцерами может привести к повреждению насоса или топливной системы. В этом руководстве – последовательность действий без лишних шагов.
Перед началом работ убедитесь, что двигатель остыл, а давление в топливной магистрали сброшено. Для этого отключите предохранитель топливного насоса (№15 в блоке под капотом) и запустите двигатель до остановки. Отсоедините клемму аккумулятора – это исключит случайное замыкание при работе с электрическими разъёмами ТНВД. Подготовьте инструменты: торцевые головки на 10, 12, 14 и 17 мм, динамометрический ключ, съёмник для топливных шлангов, ёмкость для слива остатков солярки.
ТНВД на 1HD-FTE расположен с правой стороны двигателя, за генератором. К нему подходят три топливные магистрали: подающая (от фильтра), обратная (к баку) и линия высокого давления (к форсункам). Также закреплён двумя болтами на 14 мм и одним на 12 мм к кронштейну. Электрический разъём имеет фиксатор – его нужно отжать тонкой отвёрткой, прежде чем тянуть. Не пытайтесь снять насос, не отсоединив шланги: это приведёт к разрыву уплотнительных колец или повреждению штуцеров.
Особое внимание – к меткам ГРМ. На шестерне ТНВД и корпусе двигателя нанесены риски, которые должны совпадать после установки. Если их нарушить, потребуется повторная синхронизация, что усложнит процесс. Зафиксируйте положение шестерни перед снятием приводного ремня: используйте маркер или фотографию. Ремень снимайте только после ослабления натяжного ролика – не допускайте его перекручивания или падения.
Необходимые инструменты и материалы для демонтажа ТНВД
Для снятия ТНВД с двигателя 1HD-FTE потребуется набор торцевых головок: 10, 12, 14, 17 и 19 мм с удлинителями и карданным шарниром – без них не добраться до болтов крепления насоса и кронштейнов. Обязателен динамометрический ключ с диапазоном 20–100 Н·м для точной затяжки при обратной сборке. Пригодятся рожковые ключи на 10 и 12 мм для штуцеров топливных магистралей, а также специальный съёмник форсунок (например, Lisle 58500) – штатные трубки часто прикипают. Не обойтись без плоскогубцев с длинными губками для снятия хомутов шлангов обратки и вакуумных трубок. Для отсоединения электрических разъёмов понадобится тонкая отвёртка с плоским жалом или специализированный инструмент для разъёмов типа «Mitsubishi».
Подготовьте ёмкость объёмом не менее 2 литров для слива дизельного топлива – при демонтаже неизбежно вытечет остаток из магистралей. Запаситесь новыми медными уплотнительными шайбами для штуцеров (артикул Toyota 90430-12030) и резиновыми кольцами для топливных трубок (90301-10016). Для очистки посадочных мест насоса и блока цилиндров используйте безворсовую ветошь и очиститель карбюратора или специальный состав для дизельных систем (например, Liqui Moly Diesel Spulung). Работайте в нитриловых перчатках – дизельное топливо агрессивно к коже, а попадание грязи в систему чревато повреждением плунжерных пар.
Подготовка двигателя и рабочей зоны перед снятием ТНВД
Перед началом работ заглушите двигатель 1HD-FTE и дайте ему остыть не менее 30 минут. Температура поверхностей может достигать 90°C, что создаёт риск ожогов и деформации крепёжных элементов. Отсоедините отрицательную клемму аккумулятора ключом на 10 мм, чтобы исключить случайное замыкание при работе с электрическими компонентами ТНВД. Если автомобиль оборудован системой сигнализации или иммобилайзером, заранее подготовьте коды для повторной активации.
Слейте топливо из системы через сливной клапан на топливном фильтре, расположенном с правой стороны двигателя. Для этого подставьте ёмкость объёмом не менее 5 литров и откройте клапан шестигранником на 6 мм. Остатки топлива в магистралях можно удалить, отсоединив шланги от ТНВД и продув их сжатым воздухом под давлением не выше 2 бар. Закройте открытые штуцеры заглушками или полиэтиленом, чтобы предотвратить попадание пыли.
Очистите рабочую зону вокруг ТНВД с помощью сжатого воздуха и обезжиривателя. Особое внимание уделите резьбовым соединениям, шкиву привода и кронштейнам крепления – накопленная грязь может попасть в топливную систему при демонтаже. Снимите защитный кожух ремня ГРМ, используя торцевую головку на 12 мм, чтобы получить доступ к шкиву ТНВД. Проверьте состояние ремня: трещины или расслоение указывают на необходимость его замены до обратной сборки.
Зафиксируйте коленчатый вал двигателя в положении ВМТ первого цилиндра. Для этого совместите метку на шкиве коленвала с указателем на крышке ГРМ, а затем проверьте совпадение меток на шестерне распредвала и задней крышке. Используйте стопорный болт M10×1.25 длиной 80 мм, вкрутив его в специальное отверстие на блоке цилиндров (расположено под стартером). Это предотвратит случайное проворачивание вала при снятии приводного шкива ТНВД.
Отсоедините все электрические разъёмы от ТНВД: датчик положения вала (TPS), клапан регулировки давления (SCV) и датчик температуры топлива. Пометьте их маркером или изолентой, чтобы избежать ошибок при подключении. Снимите топливные шланги, предварительно ослабив хомуты плоскогубцами или специальным ключом для пружинных хомутов. Подготовьте заглушки для шлангов высокого давления – их внутренний диаметр должен соответствовать 8 мм.
Убедитесь, что под двигателем установлена опора или гидравлический домкрат с деревянной проставкой. При снятии ТНВД весом около 12 кг потребуется удерживать его на весу, чтобы избежать повреждения крепёжных шпилек. Подготовьте инструмент: торцевые головки на 10, 12 и 14 мм, удлинитель на 150 мм, динамометрический ключ с диапазоном 20–100 Н·м и съёмник для шкива (если шкив не снимается вручную). Работайте в хорошо вентилируемом помещении – пары дизельного топлива токсичны.
Отключение топливной системы и электрических соединений ТНВД
Перед началом работ слейте топливо из системы, чтобы исключить утечки и загрязнение рабочей зоны. Отсоедините топливопроводы высокого давления от ТНВД, используя ключ на 17 мм для накидных гаек на штуцерах форсунок и ключ на 19 мм для магистрали обратки. Заглушите открытые штуцеры болтами М8 или специальными пробками, чтобы предотвратить попадание грязи. Ослабьте хомуты на топливных шлангах низкого давления (подводящем и обратном) и снимите их с патрубков ТНВД, предварительно подставив емкость для остатков топлива. Проверьте состояние уплотнительных колец на штуцерах – при повреждениях замените их на новые (артикул 90301-10016 для Toyota).
- Отключите электрические разъемы ТНВД: начните с датчика положения вала (разъем с серой фишкой), затем отсоедините разъем электромагнитного клапана опережения впрыска (черная фишка с двумя контактами). Для предотвращения случайного замыкания оберните контакты изолентой или закройте их защитными колпачками.
- Снимите клемму с датчика давления топлива (если установлен), расположенного на корпусе ТНВД – используйте отвертку с плоским шлицем, чтобы аккуратно отжать фиксатор разъема.
- Отсоедините провод массы от болта крепления ТНВД (ключ на 10 мм), предварительно очистив контакт от окислов металлической щеткой.
- Проверьте целостность проводки: визуально осмотрите изоляцию на предмет трещин, а контакты – на наличие коррозии. При обнаружении дефектов замените поврежденные участки или весь жгут (артикул 82120-60010).
Снятие приводного ремня и шкива с ТНВД на 1HD-FTE
Перед началом работ убедитесь, что двигатель остыл, а аккумулятор отключен. На 1HD-FTE приводной ремень ТНВД расположен на передней части двигателя и приводится в движение шкивом коленвала. Для доступа к нему снимите верхнюю крышку двигателя и защитный кожух ремня ГРМ, если он установлен. Маркируйте положение ремня относительно шкивов, чтобы облегчить последующую установку.
Ослабьте натяжитель приводного ремня. На 1HD-FTE используется автоматический натяжитель с пружинным механизмом. Вставьте шестигранник на 6 мм в отверстие натяжителя и поверните его по часовой стрелке, чтобы снять натяжение. Зафиксируйте натяжитель в этом положении с помощью подходящего штифта или болта диаметром 4–5 мм, вставив его в предусмотренное отверстие.
Снимите ремень со шкива ТНВД. Проверьте его состояние: трещины, расслоения или износ зубцов – признаки необходимости замены. Если ремень поврежден, замените его на оригинальный (артикул Toyota 90916-02526) или аналог с аналогичными характеристиками (например, Gates 5560XS). Не используйте ремни с меньшей шириной или другим профилем зубьев.
Для снятия шкива ТНВД зафиксируйте его от проворачивания. Используйте специальный ключ для шкивов (например, Hazet 2587-1) или самодельное приспособление из двух болтов М8 и металлической пластины. Вставьте болты в отверстия на шкиве и удерживайте пластину гаечным ключом. Открутите центральный болт шкива головкой на 19 мм с удлинителем. Болт затянут с моментом 108 Н·м, поэтому потребуется значительное усилие.
Если шкив не поддается, прогрейте его феном или инфракрасным нагревателем до температуры 60–80°C. Избегайте использования ударного гайковерта – это может повредить подшипники ТНВД. После снятия болта снимите шкив с вала ТНВД. Если шкив сидит плотно, используйте съемник для шкивов (например, OTC 6494). Не применяйте отвертки или монтировки – это приведет к деформации посадочного места.
Проверьте состояние шпонки шкива. На 1HD-FTE используется сегментная шпонка размером 5×5×12 мм. Если она деформирована или имеет заусенцы, замените ее (артикул Toyota 90520-10001). Осмотрите посадочное место на валу ТНВД: следы коррозии или задиры недопустимы. При необходимости очистите поверхность мелкой наждачной бумагой (зернистость 600–800) и смажьте тонким слоем консистентной смазки (например, Литол-24).
Перед установкой нового ремня или шкива проверьте соосность всех шкивов. Допустимое отклонение – не более 0,5 мм. Используйте лазерный нивелир или линейку. Если шкив коленвала или генератора смещен, отрегулируйте их положение с помощью шайб или замените изношенные детали. Несоосность приведет к преждевременному износу ремня и подшипников ТНВД.
При установке шкива на вал ТНВД совместите шпоночный паз с шпонкой. Затяните центральный болт моментом 108 Н·м в два этапа: сначала 50 Н·м, затем доверните на 90°. Убедитесь, что шкив вращается свободно, без заеданий. После установки ремня снимите фиксирующий штифт с натяжителя и проверьте натяжение: ремень должен прогибаться на 5–7 мм при усилии 10 кгс в середине самого длинного участка между шкивами.
Демонтаж крепёжных болтов и кронштейнов ТНВД
Перед началом работ убедитесь, что двигатель остыл, а топливная система разгерметизирована. На 1HD-FTE ТНВД фиксируется тремя основными болтами M10 с головкой на 14 мм и двумя кронштейнами – верхним и нижним. Верхний кронштейн крепится болтом M12 (ключ на 17 мм), нижний – двумя болтами M10 (ключ на 14 мм). Используйте шестигранные головки с удлинителем: стандартные ключи не обеспечат необходимый рычаг из-за ограниченного пространства.
Последовательность демонтажа критична для предотвращения деформации корпуса ТНВД:
- Открутите болты крепления верхнего кронштейна (M12). Кронштейн снимается вместе с теплозащитным экраном – не потеряйте прокладку между экраном и корпусом насоса.
- Ослабьте три болта M10, фиксирующие ТНВД к блоку цилиндров. Два из них расположены со стороны шкива, один – ближе к маховику. Болты выкручивайте равномерно, по пол-оборота за подход, чтобы избежать перекоса.
- Снимите нижний кронштейн, открутив два болта M10. Кронштейн часто «прикипает» – используйте проникающую смазку (например, WD-40) за 15–20 минут до демонтажа.
Особое внимание уделите болту со стороны шкива коленвала: он имеет увеличенную длину (около 80 мм) и часто ржавеет из-за близости к дорожной грязи. Если резьба «закисла», прогрейте болт промышленным феном до 150–200°C – это разрушит окислы. Не применяйте ударный гайковёрт: риск сорвать шлицы головки высок.
После снятия болтов проверьте состояние резьбовых отверстий в блоке цилиндров. Наличие металлической стружки или масла в резьбе указывает на износ – очистите отверстия метчиком M10×1.25. Кронштейны осмотрите на трещины, особенно в местах сварки. Нижний кронштейн 1HD-FTE склонен к усталостным разрушениям: при обнаружении микротрещин замените деталь.
Храните снятые болты и кронштейны в отдельных пакетах с маркировкой. Верхний кронштейн имеет уникальную форму с выемкой под топливопровод – перепутать его с аналогами от других моделей Toyota невозможно. Для повторной установки используйте новые болты M10 с классом прочности не ниже 10.9: заводские крепления часто теряют закалку после первого демонтажа.
Извлечение ТНВД из посадочного места на двигателе
Перед началом демонтажа убедитесь, что топливная система разгерметизирована: сбросьте давление через штуцер обратки или отсоедините топливопроводы высокого давления, предварительно подставив емкость для сбора остатков дизеля. На 1HD-FTE ТНВД крепится тремя болтами M10 с моментом затяжки 22–25 Н·м – используйте головку на 14 мм с удлинителем, так как доступ к нижнему болту ограничен масляным фильтром. Откручивайте болты по диагонали, ослабляя крепление постепенно, чтобы избежать перекоса корпуса насоса.
После снятия болтов аккуратно покачайте ТНВД из стороны в сторону, одновременно потягивая его на себя. На посадочном месте установлена уплотнительная прокладка толщиной 0,5 мм – если она прилипла, подденьте её плоской отверткой с узким жалом, избегая повреждения алюминиевой поверхности блока. При извлечении следите за шлицевым соединением приводного вала: на 1HD-FTE оно имеет 18 зубьев с углом наклона 30°, и резкие движения могут повредить шлицы или шестерню привода.
Если ТНВД не поддается, проверьте наличие дополнительных фиксаторов. На некоторых модификациях 1HD-FTE с правой стороны насоса установлен стопорный болт M6 под ключ на 10 мм – его часто упускают из виду. Также осмотрите заднюю часть насоса: иногда мешает кронштейн крепления трубки обратки, который нужно отвести в сторону, открутив гайку на 12 мм.
После извлечения ТНВД сразу закройте посадочное отверстие чистой ветошью или заглушкой, чтобы предотвратить попадание пыли и посторонних частиц в топливные каналы блока. Осмотрите снятый насос: на приводном валу не должно быть задиров или следов износа, а на корпусе – трещин или подтеков масла. Если планируется повторная установка, промойте шлицевое соединение бензином и смажьте тонким слоем моторного масла.
При демонтаже обратите внимание на положение шкива привода ТНВД. На двигателе 1HD-FTE метка на шкиве должна совпадать с риской на крышке ГРМ – это критично для последующей синхронизации насоса при установке. Если метки сбиты, зафиксируйте положение шкива относительно коленвала до снятия насоса, например, с помощью маркера или фото.
Для облегчения последующей сборки рекомендуется пометить взаимное расположение ТНВД и блока двигателя. Нанесите риски на корпус насоса и посадочное место – это поможет избежать ошибок при установке и сократит время настройки угла опережения впрыска. Храните снятый ТНВД в вертикальном положении, защитив штуцеры и приводной вал от механических повреждений.
Проверка состояния уплотнений и посадочной поверхности после снятия
После демонтажа ТНВД с двигателя 1HD-FTE первым делом осмотрите резиновые уплотнительные кольца на предмет деформаций, трещин или разрывов. Особое внимание уделите кольцу под штуцером подачи топлива – оно подвержено наибольшему износу из-за постоянного контакта с дизельным топливом и вибрациями. Если на поверхности заметны следы затвердевания или потеря эластичности, замените уплотнение вне зависимости от внешних повреждений, так как даже микроскопические дефекты приведут к подсосу воздуха.
Проверьте металлическую посадочную поверхность на блоке двигателя, куда устанавливается ТНВД. На ней не должно быть задиров, коррозии или остатков старого герметика. Используйте фонарик и увеличительное стекло для выявления микротрещин или вмятин – даже незначительные неровности нарушат герметичность соединения. При обнаружении повреждений поверхность необходимо обработать мелкозернистой наждачной бумагой (зернистость P1000–P1200) или, в случае глубоких дефектов, проточить на станке.
Оцените состояние прокладки между ТНВД и блоком цилиндров. На двигателе 1HD-FTE используется многослойная металлическая прокладка толщиной 0,5 мм – она не подлежит повторному использованию. Если прокладка деформирована, имеет следы прогара или механических повреждений, замените её на новую. При установке новой прокладки убедитесь, что она точно совпадает по контуру с посадочным местом, иначе возможны утечки масла или топлива.
Промойте посадочную поверхность на блоке и фланец ТНВД чистым дизельным топливом или специальным очистителем для удаления масляных отложений и остатков старого герметика. Не используйте абразивные материалы или металлические щётки – они могут повредить поверхность. После очистки протрите детали безворсовой салфеткой и проверьте на наличие посторонних частиц, которые могут нарушить герметичность при сборке.
Перед установкой нового уплотнительного кольца смажьте его тонким слоем моторного масла или специальной смазкой для резиновых уплотнений. Это предотвратит его повреждение при монтаже и обеспечит равномерное прилегание. Избегайте использования силиконовых смазок – они могут вызвать разбухание резины. Убедитесь, что кольцо правильно село в канавку без перекрутов или смещений.
Проверьте привалочную плоскость ТНВД на наличие искривлений с помощью лекальной линейки и щупа. Допустимый зазор между линейкой и поверхностью не должен превышать 0,05 мм. Если отклонение больше, ТНВД необходимо отдать на шлифовку или заменить, так как деформация приведёт к неравномерному распределению нагрузки и ускоренному износу уплотнений.
После всех проверок и подготовки поверхностей нанесите тонкий слой анаэробного герметика (например, Loctite 574) на металлическую прокладку или непосредственно на посадочное место блока. Герметик должен быть нанесён сплошной линией без разрывов, но без избытка – лишний материал может попасть в масляные каналы и вызвать засорение. Дайте герметику подсохнуть в течение 5–10 минут перед установкой ТНВД, чтобы избежать его выдавливания при затяжке болтов.
