Toyota RAV4 – кроссовер с несущим кузовом и специфическими точками подъема, которые отличаются от классических легковых автомобилей. Стандартный подкатной домкрат с грузоподъемностью 2–3 тонны подходит для этой задачи, но требует точного соблюдения техники. Ошибки при установке могут привести к повреждению порогов, смещению автомобиля или падению с опоры. В этой статье – конкретные шаги для безопасного подъема.
Перед началом работ убедитесь, что автомобиль стоит на ровной твердой поверхности (бетон, асфальт) и зафиксирован стояночным тормозом. Если поднимаете переднюю часть, включите передачу (механика) или режим P (автомат). Для задней оси – только стояночный тормоз. Под колеса, оставшиеся на земле, подложите противооткатные упоры: для RAV4 5-го поколения (2019+) достаточно кирпичей или специализированных башмаков с резиновым покрытием.
Точки подъема RAV4 расположены на штампованных усилителях порогов, обозначенных треугольными метками на пластиковых накладках. Для передней части – метка находится в 30–40 см от переднего края двери водителя, для задней – на том же расстоянии от заднего колеса. Подкатной домкрат устанавливайте так, чтобы его чашка совпадала с центром метки. Используйте резиновую накладку на чашку домкрата: металл по металлу может деформировать усилитель.
Поднимайте автомобиль плавно, контролируя положение домкрата. На высоте 10–15 см остановитесь и проверьте устойчивость: покачайте кузов руками – он не должен смещаться. Если RAV4 кренится, опустите его и скорректируйте положение домкрата. Для страховки подставьте под штатные точки поддомкрачивания (находятся рядом с метками) подставки или козлы с грузоподъемностью не менее 1,5 тонны на каждую. Никогда не работайте под автомобилем, опирающимся только на домкрат.
При спуске сначала уберите страховочные подставки, затем медленно опускайте домкрат. Проверьте, что все колеса равномерно касаются земли, прежде чем убирать упоры. Если планируете поднимать обе стороны автомобиля (например, для замены амортизаторов), делайте это поочередно: сначала одну сторону, затем другую. Одновременный подъем передней и задней части на подкатных домкратах недопустим – RAV4 может потерять устойчивость.
Поднимаем RAV 4 подкатным домкратом правильно
Перед началом работ затяните стояночный тормоз, включите первую передачу (для МКПП) или режим «P» (для АКПП), подложите противооткатные упоры под колеса, противоположные поднимаемой стороне. Для RAV 4 Hybrid дополнительно отключите систему гибридного привода, нажав кнопку «Power» дважды. Разместите домкрат строго перпендикулярно земле, центрируя седло под штатной точкой подъема. Поднимайте автомобиль плавно, без рывков, контролируя устойчивость – максимальный угол наклона домкрата не должен превышать 3°.
При подъеме передней части автомобиля учитывайте смещение центра тяжести: у RAV 4 с двигателем 2.5L он расположен на 15 см ближе к передней оси, чем у 2.0L. Для предотвращения соскальзывания используйте резиновую накладку на седло домкрата или подложите деревянный брусок толщиной 20–30 мм. Подняв автомобиль на нужную высоту, сразу установите страховочные стойки под штатные точки – расстояние между ними и кузовом не должно превышать 5 мм. Никогда не работайте под машиной, опирающейся только на домкрат.
Для RAV 4 с пневмоподвеской (опция на моделях 2019+) перед подъемом переведите систему в сервисный режим через меню мультимедийного дисплея или с помощью диагностического сканера. Это предотвратит повреждение пневмобаллонов и компрессора. При подъеме задней части автомобиля с полным багажником (максимальная нагрузка – 580 кг) увеличьте высоту страховочных стоек на 2–3 см для компенсации просадки подвески. После завершения работ опускайте автомобиль медленно, проверяя отсутствие зазоров между кузовом и стойками.
Регулярно проверяйте состояние подкатного домкрата: гидравлический механизм должен удерживать нагрузку не менее 10 минут без просадки, колеса – свободно вращаться без люфта. Для RAV 4 с пробегом свыше 100 000 км осмотрите штатные точки поддомкрачивания на предмет коррозии – при обнаружении ржавчины обработайте их преобразователем и покройте антигравием. Храните домкрат в сухом месте, избегая температур ниже -10°C, чтобы не повредить уплотнения гидроцилиндра.
Как выбрать подкатной домкрат подходящей грузоподъёмности для RAV 4
Избегайте домкратов с заявленной грузоподъёмностью «до 2 тонн», если реальный вес вашего RAV 4 приближается к верхней границе – ищите модели с чётким указанием 2,0 т или выше. Для гибридных версий (например, RAV 4 Hybrid с массой до 1750 кг) берите домкрат с запасом в 2,5 тонны: дополнительные батареи увеличивают нагрузку на одну сторону. Проверяйте сертификаты соответствия (например, ANSI/ASME PALD для США или ГОСТ для РФ) – они гарантируют, что домкрат тестировался на реальных нагрузках, а не только на бумаге. Не экономьте на гидравлике: дешёвые модели часто недотягивают по грузоподъёмности на 20–30%, что критично при подъёме кроссовера.
Где находятся штатные точки поддомкрачивания на кузове RAV 4
На Toyota RAV 4 штатные точки поддомкрачивания расположены в строго обозначенных местах кузова, чтобы избежать деформации порогов и других элементов. На моделях до 2018 года (4-е поколение) точки находятся под усиленными накладками на порогах: спереди – в 20–25 см от переднего края двери водителя, сзади – на аналогичном расстоянии от задней двери. На моделях с 2019 года (5-е поколение) точки смещены ближе к колесным аркам: передняя – в 15 см от переднего края порога, задняя – в 10 см от заднего края. Эти зоны маркированы треугольными выштамповками или надписями «Jack Point» на внутренней стороне порога.
При подъеме автомобиля:
- Используйте только плоскую часть подхвата домкрата – не допускайте контакта с пластиковыми накладками или выступающими элементами кузова.
- Проверьте, что домкрат установлен строго перпендикулярно земле и упирается в металлическую часть порога, а не в пластик.
- На полноприводных версиях (4WD) избегайте поддомкрачивания за задний мост – используйте только штатные точки на порогах.
- На моделях с пневмоподвеской (опционально для 5-го поколения) перед подъемом переведите систему в сервисный режим через меню мультимедиа.
Подъем за неправильные точки может привести к повреждению кузова или падению автомобиля.
Как правильно установить подкатной домкрат под порог RAV 4 без повреждений
Перед установкой домкрата убедитесь, что автомобиль стоит на ровной твердой поверхности – асфальте, бетоне или специальной платформе. На рыхлом грунте или гравии подложите под колеса противооткатные упоры, а под домкрат – широкую металлическую или деревянную пластину толщиной не менее 10 мм. Это предотвратит проседание опоры и смещение автомобиля. RAV 4 имеет усиленные точки подъема, обозначенные на порогах небольшими выемками или метками в виде треугольников – именно их используйте для контакта с домкратом.
Подкатной домкрат должен иметь грузоподъемность не менее 2 тонн – стандартный вес RAV 4 в снаряженном состоянии составляет 1,5–1,8 тонны, а при загрузке может достигать 2 тонн. Перед подъемом проверьте состояние опорной площадки домкрата: она должна быть чистой, без следов масла или грязи, иначе возможен соскальзывание. Установите домкрат строго перпендикулярно порогу, выровняв его по метке усиленной точки. Если домкрат оснащен резиновой накладкой, убедитесь, что она не изношена – это защитит лакокрасочное покрытие от царапин.
Поднимайте автомобиль плавно, без рывков, контролируя положение опорной площадки. На RAV 4 4-го и 5-го поколений (2013–2024 гг.) пороги имеют пластиковые накладки – не упирайте домкрат в них, так как они не рассчитаны на нагрузку. Оптимальная точка контакта – металлическая часть порога под накладкой, ближе к передней или задней кромке двери. Если домкрат начинает смещаться, немедленно опустите автомобиль и скорректируйте положение.
После подъема на нужную высоту зафиксируйте автомобиль страховочными стойками или подставками, установленными под штатные точки домкрата на раме. Никогда не оставляйте RAV 4 на одном домкрате дольше, чем необходимо для выполнения работ – даже кратковременная вибрация или порыв ветра могут привести к падению. При опускании автомобиля следите, чтобы домкрат не зацепился за пластиковые элементы порога или подкрылки.
Пошаговая последовательность подъёма RAV 4 с контролем устойчивости
Перед началом работ убедитесь, что автомобиль находится на ровной твёрдой поверхности с уклоном не более 2%. Для RAV 4 (III–V поколений) допустимая нагрузка на подкатной домкрат – не менее 2,5 тонны. Проверьте давление в шинах: оно должно соответствовать заводским нормам (2,2–2,4 бар для передних и задних колёс). Подложите противооткатные упоры под колёса, противоположные поднимаемой стороне – для передней оси упоры ставьте за задними колёсами, для задней – перед передними.
Определите точки подъёма по сервисной документации. Для RAV 4 (с 2013 года) заводские точки расположены на расстоянии 200–250 мм от порогов: передняя – за передним колесом, задняя – перед задним. На моделях до 2013 года точки смещены на 50 мм ближе к центру кузова. Используйте только металлические поддомкратники с площадкой не менее 100×100 мм – резиновые накладки домкрата не обеспечивают достаточной фиксации на штампованных порогах.
Установите домкрат строго перпендикулярно земле, выровняв его по центру поддомкратной точки. Для RAV 4 с пневматической подвеской (опция на гибридных версиях) предварительно отключите систему через меню бортового компьютера или снимите клемму с аккумулятора на 10 минут. Начинайте подъём плавно, контролируя положение кузова: при первых признаках перекоса (смещение более 5 мм) немедленно остановитесь и скорректируйте положение домкрата.
Поднимайте автомобиль до момента отрыва колеса от земли на 50–70 мм – этого достаточно для замены колеса или осмотра подвески. Не превышайте высоту 150 мм: на RAV 4 центр тяжести смещается при подъёме выше 200 мм, что увеличивает риск опрокидывания. Для дополнительной страховки установите под раму или задний мост подставки с регулировкой высоты (минимальная грузоподъёмность – 3 тонны).
Проверьте устойчивость автомобиля после подъёма: покачайте кузов руками в горизонтальной плоскости. Допустимый люфт – не более 3 мм. Если автомобиль «играет» сильнее, опустите его и переустановите домкрат. На моделях с полным приводом (4WD) избегайте подъёма только одной стороны: поднимайте оба колеса оси одновременно, используя два домкрата или подъёмник.
При работе под автомобилем используйте только сертифицированные опоры. Для RAV 4 подходят подставки с V-образной верхней частью (например, Torin T43004) – они фиксируются на штампованных усилителях рамы. Запрещается опирать автомобиль на пластиковые элементы кузова (подкрылки, бамперы) или выхлопную систему. Максимальное время нахождения автомобиля на домкрате без страховочных опор – 15 минут.
Опускайте автомобиль в обратной последовательности: сначала уберите страховочные опоры, затем медленно сбрасывайте давление в домкрате. Контролируйте равномерность опускания: разница в высоте между сторонами кузова не должна превышать 10 мм. После касания колёс с землёй ещё раз проверьте затяжку колёсных гаек (момент 103 Н·м для стальных дисков, 120 Н·м для литых).
Для RAV 4 с системой контроля давления в шинах (TPMS) после подъёма может потребоваться сброс ошибок через бортовой компьютер. На моделях с 2019 года используйте комбинацию кнопок на руле: удерживайте «OK» и «Вперёд» 5 секунд. Если после подъёма загорелся индикатор «Check Engine», проверьте разъёмы датчиков под днищем – они часто отсоединяются при вибрации.
Какие страховочные подставки использовать и куда их ставить под RAV 4
Для Toyota RAV 4 (особенно моделей 2013–2023 годов) подходят страховочные подставки с грузоподъёмностью не менее 3 тонн на каждую точку опоры. Оптимальный выбор – регулируемые металлические стойки с широким основанием (например, Torin Big Red T43002 или OEM Tools 24886). Избегайте алюминиевых или пластиковых моделей: они не обеспечивают достаточной жёсткости при длительной нагрузке. Проверяйте сертификацию по стандартам ASME PALD или ANSI B30.1.
Основные точки установки подставок под RAV 4:
- Лонжероны передней подвески – заводские усиления кузова под рычагами, обозначенные на схеме технического руководства как «jacking points». Расположены на расстоянии 20–25 см от порогов, ближе к передним колёсам. Используйте подставки с плоской опорной площадкой, чтобы не деформировать металл.
- Задняя балка – точки крепления амортизаторов или центральная часть заднего подрамника. На моделях с 2019 года и новее сместите подставку на 5–7 см вперёд от штатного домкратного гнезда, чтобы избежать повреждения топливного бака.
- Пороги – только в крайнем случае, если нет доступа к лонжеронам. Устанавливайте подставки строго под усиленными участками, отмеченными на внутренней стороне порога рельефными выступами.
При работе с полным приводом (AWD) или гибридными версиями RAV 4 (XA40, XA50) дополнительно страхуйте автомобиль под задним редуктором или передним подрамником. Используйте подставки с минимальной высотой 250 мм, чтобы обеспечить зазор для снятия колёс или элементов подвески. Для гибридов избегайте установки стоек ближе 30 см к высоковольтной батарее (расположена под задним сиденьем).
Перед установкой подставок убедитесь, что домкрат поднял автомобиль на 5–7 см выше необходимой высоты – это даст запас для безопасного размещения стоек. Регулируйте высоту подставок поочерёдно, начиная с передней оси, и проверяйте устойчивость качанием кузова: допустимый люфт – не более 2–3 мм. После установки всех стоек опустите домкрат полностью, чтобы нагрузка перешла на подставки.
Запрещается использовать в качестве страховки:
- Деревянные бруски или кирпичи – не выдерживают динамических нагрузок и могут раскрошиться.
- Гидравлические домкраты в качестве подставок – утечка масла приведёт к падению автомобиля.
- Подручные предметы (ящики, канистры) – не обеспечивают стабильной опоры и могут сместиться.
После завершения работ сначала поднимите автомобиль домкратом, уберите подставки и только потом опускайте кузов. Храните стойки в сухом месте, периодически проверяя резьбовые соединения на коррозию.

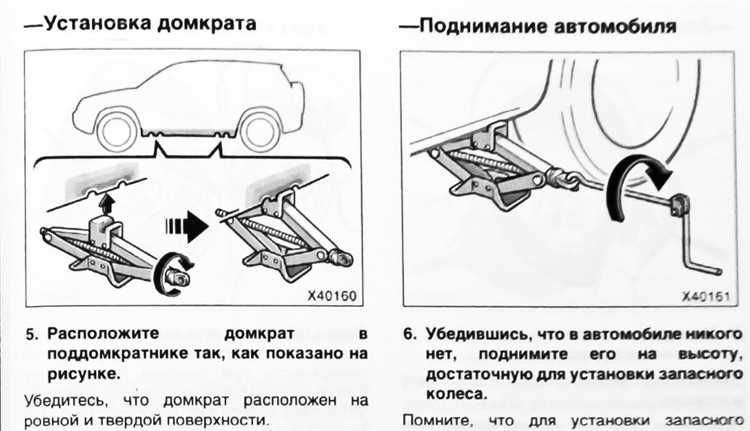

Как проверить надёжность фиксации RAV 4 перед началом работ
Перед подъёмом убедитесь, что автомобиль стоит на ровной твёрдой поверхности – бетон, асфальт или утрамбованный грунт без уклона. Подложите противооткатные упоры под колёса, противоположные поднимаемой стороне: при работе с передней частью – под задние колёса, с задней – под передние. Упоры должны упираться в протектор шины под углом 45° к направлению движения, а не в боковину. Для RAV 4 четвёртого поколения (XA40) минимальная высота упоров – 10 см, для пятого (XA50) – 12 см из-за увеличенного клиренса. Проверьте фиксацию ручного тормоза: на моделях до 2018 года он удерживает только задние колёса, на рестайлинговых – все четыре.
После установки домкрата на штатную точку подъёма (обозначена треугольным индикатором на пороге) поднимите автомобиль на 5–7 см и резко надавите на крыло вниз с усилием 30–40 кг. Если кузов не проседает, а домкрат не смещается, зафиксируйте RAV 4 страховочными стойками. Для передней части используйте стойки под лонжероны за передними колёсами, для задней – под ребра жёсткости за задним бампером. Расстояние от стойки до кузова – не более 2 см. На моделях с пневмоподвеской (опция на XA50) перед подъёмом переведите систему в режим «Jack» через мультимедийный дисплей, иначе возможна разгерметизация амортизаторов.
Типичные ошибки при подъёме RAV 4 и как их избежать
Первая и самая опасная ошибка – неправильный выбор точки подъёма. Владельцы часто устанавливают домкрат под пороги или пластиковые накладки, не зная, что заводские поддомкратники на RAV 4 (с 2013 года) расположены на расстоянии 20–25 см от передних и задних колёсных арок, ближе к центру кузова. Эти точки обозначены небольшими выемками в металле или треугольными метками на порогах. Подъём за другие участки приводит к деформации кузова и риску соскальзывания домкрата.
Использование домкрата с недостаточной грузоподъёмностью – вторая распространённая проблема. Для RAV 4 (особенно моделей с 2.5-литровым двигателем или гибридной версией) требуется домкрат с минимальной грузоподъёмностью 2 тонны. Многие пренебрегают этим, применяя стандартные 1,5-тонные модели, что приводит к перегрузке механизма и его поломке. Проверяйте маркировку на домкрате и вес автомобиля в технической документации.
Непроверенная устойчивость автомобиля перед подъёмом – критическая ошибка. Перед началом работ убедитесь, что RAV 4 стоит на ровной твёрдой поверхности (бетон, асфальт), а не на грунте или гравии. Под колёса, противоположные поднимаемой стороне, обязательно установите противооткатные упоры. На моделях с полным приводом (AWD) дополнительно затяните стояночный тормоз и переведите селектор в режим «P». Игнорирование этих мер приводит к смещению автомобиля и травмам.
Подъём без предварительной подготовки подвески увеличивает нагрузку на домкрат и кузов. Перед началом работ снимите нагрузку с подвески: если меняете колесо, ослабьте гайки крепления до подъёма, а если работаете с подвеской – предварительно демонтируйте стабилизаторы или стойки. На RAV 4 5-го поколения (с 2019 года) особое внимание уделите задней подвеске: многорычажная конструкция требует равномерного распределения нагрузки, иначе домкрат может соскользнуть.
Пренебрежение страховочными стойками – ошибка, которая может стоить жизни. Даже при кратковременных работах (например, замене колеса) всегда используйте подставки под заводские точки подъёма. Домкрат – это временное средство, и его гидравлическая система может дать сбой. Для RAV 4 подойдут стойки высотой не менее 40 см с регулировкой по высоте. Устанавливайте их на те же точки, что и домкрат, избегая контакта с топливными магистралями или выхлопной системой.
Последняя ошибка – спешка при опускании автомобиля. Многие забывают убрать инструменты, ключи или руки из-под кузова перед началом спуска. На RAV 4 с пневматической подвеской (опция на некоторых моделях) опускание должно быть плавным, чтобы избежать резкого падения давления в системе. Перед окончательным снятием домкрата убедитесь, что все крепёжные элементы затянуты, а автомобиль устойчиво стоит на колёсах.
