Как отрегулировать фары краун 151

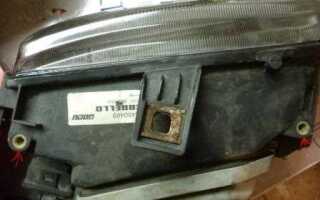

Toyota Crown 151 (1995–2001 гг.) оснащается галогенными фарами с регулировочными винтами, расположенными на задней стороне блок-фары. Для корректной настройки потребуется ровная площадка длиной не менее 7,5 метров, вертикальный экран (стена или щит) и шестигранник на 6 мм. Перед началом работ проверьте давление в шинах – отклонение от нормы (2,2 бар для передних, 2,0 бар для задних) исказит результаты.

Регулировочные винты на Crown 151 отвечают за вертикальное и горизонтальное смещение светового пучка. Верхний винт (ближе к центру автомобиля) управляет наклоном по вертикали, нижний – горизонтальным сдвигом. Заводская настройка предусматривает падение светового пятна на 1% от расстояния до экрана: при 5 метрах – 5 см, при 10 метрах – 10 см. Используйте эту пропорцию для контроля.

Настройку проводите в темное время суток или в закрытом помещении. Установите автомобиль перпендикулярно экрану, включите ближний свет и закройте одну фару непрозрачным материалом. На экране отметьте горизонтальную линию на уровне центров фар (72 см от земли для Crown 151) и вертикальные линии, соответствующие центрам ламп. Световое пятно должно располагаться ниже горизонтальной линии на заданное расстояние, а его верхняя граница – иметь четкую ступеньку (световая граница).

Если после регулировки световой пучок остается размытым или смещенным, проверьте состояние отражателя и лампы. На Crown 151 часто встречается помутнение стекла фары из-за УФ-излучения – в этом случае замените блок-фару или отполируйте стекло. Не используйте лампы с повышенной мощностью: они перегревают отражатель и искажают геометрию светового потока.

Необходимые инструменты и материалы для настройки фар

Для регулировки фар на Toyota Crown 151 потребуется стандартный набор инструментов, но с учётом специфики модели. Основной – крестовая отвёртка с магнитным наконечником (PH2), так как винты регулировки фар на этой модели часто имеют мелкий шаг резьбы и расположены в труднодоступных местах. Магнитный наконечник предотвратит падение винтов в полость бампера или подкапотное пространство.

Шестигранный ключ на 5 мм понадобится для доступа к горизонтальным регулировочным винтам, особенно если фары оснащены галогеновыми лампами с пластиковыми корпусами. В некоторых случаях может потребоваться ключ на 6 мм, но это зависит от года выпуска автомобиля – дорестайлинговые версии (до 2001 года) используют именно 5 мм.

Лазерный уровень или строительный отвес – критически важный инструмент для точной настройки. Оптимально использовать модель с магнитным основанием, чтобы закрепить его на кузове автомобиля. Альтернатива – самодельный шаблон из фанеры или металлического листа с разметкой под угол наклона фар (для Crown 151 стандартный угол – 1,2% или 12 см на 10 м).

Рулетка с фиксатором на 5–10 м необходима для измерения расстояния от автомобиля до стены или экрана. Точность здесь важна: погрешность даже в 20 см приведёт к некорректной настройке. Для разметки стены используйте малярный скотч шириной 25–50 мм – он не оставляет следов и позволяет быстро корректировать линии.

Мультиметр с функцией проверки напряжения пригодится, если фары работают нестабильно. На Crown 151 часто встречаются проблемы с контактами в блоке предохранителей или реле ближнего света. Проверьте напряжение на клеммах ламп при включённых фарах – оно должно составлять 12,8–13,2 В. Падение ниже 12 В указывает на окисление проводки или неисправность генератора.

Для очистки отражателей и линз используйте безворсовую салфетку из микрофибры и спирт изопропиловый (концентрация не менее 70%). Обычные тряпки оставляют микроцарапины, а бытовые моющие средства содержат щелочи, разрушающие защитное покрытие поликарбонатных стёкол. Если на отражателе есть следы окисления, потребуется специальная паста для восстановления хрома (например, 3M Chrome Polish).

Домкрат и противооткатные упоры нужны, если регулировка проводится на неровной поверхности. Поднимите переднюю часть автомобиля так, чтобы колёса не касались земли – это исключит влияние подвески на положение кузова. Убедитесь, что давление в шинах соответствует заводским нормам (для Crown 151 – 2,2 бара спереди, 2,0 сзади).

Запасные лампы H4 (для галогеновых фар) или D2S (для ксеноновых) не обязательны, но рекомендуются. При регулировке часто обнаруживается, что одна из ламп вышла из строя, а замена её на месте сэкономит время. Для ксенона дополнительно потребуется тестер балластов – неисправный блок розжига может давать неравномерное свечение, что исказит результаты настройки.

Подготовка автомобиля перед регулировкой света

Установите автомобиль на ровную горизонтальную площадку с твердым покрытием (бетон или асфальт) на расстоянии 7,6 метра от вертикальной стены или экрана. Проверьте люфт подвески: покачайте кузов вверх-вниз 2–3 раза, чтобы стабилизировать амортизаторы. Отключите все дополнительные источники света (противотуманные фары, ДХО), оставив только ближний свет. Если на автомобиле установлены нештатные лампы, замените их на оригинальные (например, Philips H7 12V 55W для Crown 151) – несоответствие мощности или угла наклона нити накала приведет к некорректной регулировке.

Проверка состояния ламп и отражателей фар

На Toyota Crown 151 используются галогенные лампы H4 (ближний/дальний свет) или HB3 (дальний свет) в зависимости от модификации. Перед регулировкой фар проверьте их работоспособность: включите свет и визуально оцените яркость и равномерность свечения. Лампы с потемневшим стеклом или нитью накала, потерявшей целостность, подлежат замене – даже при частичной работоспособности они снижают световой поток на 30–50%. Отражатели фар (рефлекторы) должны быть чистыми, без следов окисления или отслоения покрытия. Если на поверхности заметны матовые пятна или коррозия, фара требует разборки и полировки рефлектора с применением алюминиевой пасты или замены блока целиком.

Для точной диагностики выполните следующие шаги:

• Отсоедините разъем лампы и проверьте контакты на наличие окислов – очистите их спиртом и мелкозернистой наждачной бумагой (P1000).
• Измерьте сопротивление нити накала мультиметром: для H4 норма – 0,5–1,5 Ом (ближний свет) и 1,5–3 Ом (дальний свет).
• Проверьте герметичность фары: запотевание изнутри указывает на нарушение уплотнения – замените силиконовый герметик по периметру стекла.
• Оцените состояние рассеивателя: трещины или желтизна снижают светопропускание – используйте полировочные пасты (например, 3M Finesse-it) для восстановления прозрачности.

При замене ламп используйте только оригинальные аналоги (Osram Night Breaker, Philips X-tremeVision) или сертифицированные заменители с аналогичными характеристиками мощности (55/60 Вт для H4, 60 Вт для HB3). Избегайте касания колбы руками – жировые следы приводят к локальному перегреву и преждевременному выходу из строя.

Определение правильного положения автомобиля на ровной площадке

Установите автомобиль строго перпендикулярно стене, используя строительный уровень или лазерный нивелир. Для проверки параллельности колес относительно стены измерьте расстояние от передних и задних колес до стены с обеих сторон – разница не должна превышать 2 см. Если автомобиль оборудован пневмоподвеской, переведите ее в стандартный режим (Normal) и дайте системе стабилизироваться в течение 2–3 минут перед началом регулировки.

Настройка вертикального угла наклона фар по заводским меткам

На Toyota Crown 151 заводские метки для регулировки вертикального угла фар расположены на внутренней стороне рассеивателя, рядом с оптическим элементом. Они представляют собой две горизонтальные риски: верхняя – для ближнего света, нижняя – для дальнего. Расстояние между ними составляет 10 мм, что соответствует углу наклона 1,0–1,2% (10–12 см на 10 м).

Для точной настройки потребуется ровная площадка длиной не менее 7,5 м и вертикальный экран (стена или щит) с нанесенной горизонтальной линией на высоте 60 см от земли. Автомобиль должен быть загружен: полный бак топлива, запасное колесо, инструменты и груз 75 кг на месте водителя. Давление в шинах – согласно заводским нормам (2,2 бар для передних, 2,3 бар для задних).

Включите ближний свет и закройте одну фару непрозрачным материалом. На экране отметьте центр светового пятна левой фары: он должен находиться на 5 см ниже горизонтальной линии (60 см). Если пятно выше или ниже, вращайте регулировочный винт на задней стороне фары против часовой стрелки для подъема луча или по часовой – для опускания. Шаг регулировки – 1/4 оборота винта на 1 см смещения пятна.

Повторите процедуру для правой фары, предварительно закрыв левую. Убедитесь, что оба световых пятна симметричны относительно центральной оси автомобиля. Допустимое отклонение – не более 2 см. Для проверки дальнего света переключите фары: центр пятна должен совпадать с горизонтальной линией на экране (60 см).

Заводские метки на рассеивателе служат визуальным ориентиром при регулировке без экрана. При правильной настройке верхняя граница светового пятна ближнего света должна проходить по нижней риске, а дальнего – по верхней. Если метки стерлись, используйте шаблон: расстояние от центра фары до верхней риски – 65 мм, до нижней – 55 мм.

После регулировки проверьте угол наклона на дороге. На расстоянии 30–50 м световое пятно должно освещать дорогу на 40–50 м вперед, не слепя встречных водителей. Если луч «режет» асфальт ближе 30 м или уходит в небо, повторите настройку с корректировкой на 1/8 оборота винта.

Для фиксации результата затяните контргайки регулировочных винтов моментом 3,5–4,0 Н·м. Избегайте чрезмерного усилия – пластиковые элементы корпуса фары могут деформироваться. После завершения работ проверьте герметичность фар: влага или пыль внутри рассеивателя исказят световой пучок и потребуют повторной регулировки.

Корректировка горизонтального направления светового пучка

На Toyota Crown 151 горизонтальная регулировка фар выполняется с помощью винта, расположенного на задней стороне корпуса фары, ближе к внешнему краю. Для доступа к нему потребуется снять пластиковую заглушку (на моделях с 2008 года – под капотом, на более ранних – через нишу колеса). Вращение винта по часовой стрелке смещает пучок вправо, против – влево. Шаг регулировки составляет примерно 0,5° на полный оборот винта; для точной настройки используйте лазерный уровень или стену с разметкой на расстоянии 7,6 м (стандарт для Crown 151).

1. Установите автомобиль на ровную площадку, давление в шинах – номинальное (2,2 бар для 15-дюймовых колес).
2. Включите ближний свет и закройте одну фару непрозрачным материалом.
3. Нанесите на стену вертикальные линии: центральную (по оси автомобиля) и две боковые на расстоянии 114 см от центра (ширина между фарами Crown 151).
4. Отрегулируйте винт так, чтобы верхняя граница светового пятна совпадала с горизонтальной линией на стене, а излом светотеневой границы – с боковой меткой.
5. Повторите для второй фары, проверяя симметрию пучков.

Избегайте регулировки на неровной поверхности – погрешность может достигать 1,5°. После настройки зафиксируйте винт герметиком для предотвращения самопроизвольного смещения.

Использование стены или экрана для точной регулировки

Для регулировки фар Toyota Crown 151 выберите ровную вертикальную поверхность – стену или экран – на расстоянии 5 метров от переднего бампера. Нанесите на стену горизонтальную линию на высоте 65 см от пола (уровень центра фар) и две вертикальные линии, соответствующие центрам фар (расстояние между ними – 110 см). Включите ближний свет и убедитесь, что верхняя граница светового пятна совпадает с горизонтальной линией, а точки излома светового пучка (характерные для галогенных фар) находятся на пересечении вертикальных линий с горизонтальной.

Если световое пятно смещено, используйте регулировочные винты на фаре: верхний винт отвечает за вертикальное смещение, боковой – за горизонтальное. На Toyota Crown 151 винты расположены под капотом – верхний доступен через отверстие в верхней части фары, боковой – сбоку, за защитной крышкой. Поворачивайте винты по часовой стрелке для подъема или смещения пучка вправо, против – для опускания или смещения влево. Шаг регулировки – 1/4 оборота за раз, после каждого проверяйте результат на стене.

Перед регулировкой проверьте давление в шинах (2.2 бар для передних, 2.0 бар для задних) и убедитесь, что в багажнике нет груза свыше 20 кг. Регулировку проводите в темное время суток или в помещении с приглушенным светом, чтобы исключить искажения от внешнего освещения.

Проверка и подстройка фар после первичной настройки

После выполнения базовой регулировки фар на Toyota Crown 151 (модели 2008–2012 гг.) проведите тестовую поездку в темное время суток на ровном участке дороги длиной не менее 50 метров. Оцените освещенность на расстоянии 30–50 метров от автомобиля: световое пятно ближнего света должно иметь четкую горизонтальную границу, расположенную на 5–10 см ниже уровня фар, а правая часть пятна – подниматься на 1–2% для освещения обочины. Если граница размыта или смещена, повторно откорректируйте вертикальный винт регулировки, расположенный под капотом на задней части фары (доступ через технологическое отверстие).

Для проверки дальнего света используйте стену или экран на расстоянии 10 метров. Центр светового пятна должен совпадать с горизонтальной линией, проведенной на высоте 1,1 м от земли (уровень фар Crown 151). При отклонении более чем на 5 см отметьте смещение и скорректируйте горизонтальный винт, расположенный сбоку фары (под резиновой заглушкой). Учтите, что на моделях с ксеноном допускается небольшое смещение вверх (до 3 см) из-за особенностей работы ламп.

Проверьте работу корректора фар, если он установлен. При загрузке багажника или пассажиров на заднем сиденье световой пучок не должен подниматься выше уровня бампера впереди идущего автомобиля. Для теста загрузите багажник весом 50 кг и наблюдайте за изменением угла наклона: допустимое отклонение – не более 2 см на 10 метрах. Если корректор не работает, проверьте предохранитель №15 (10А) в монтажном блоке под капотом и целостность проводки к электроприводу фар.

Обратите внимание на симметричность освещения. Разница в высоте световых пятен левой и правой фар не должна превышать 3 см на расстоянии 10 метров. При несоответствии отрегулируйте фару с более высоким пятном, ослабив крепежные болты корпуса (ключ на 10) и слегка наклонив ее вниз. Затяните болты моментом 8–10 Н·м, избегая перекосов – это критично для герметичности фары.

После регулировки протестируйте фары на неровностях. При проезде лежачих полицейских или ям свет не должен «прыгать» выше уровня глаз водителей встречных автомобилей. Если наблюдается резкое смещение, проверьте состояние амортизаторов и пружин подвески – изношенные элементы могут влиять на угол наклона кузова. Также убедитесь, что давление в шинах соответствует норме (2,2 бар для передних, 2,3 бар для задних).

Завершите проверку осмотром ламп и отражателей. Запотевание фар или потемнение отражателя требует замены блока – регулировка в этом случае неэффективна. Для моделей с галогеновыми лампами H7 (55 Вт) используйте только оригинальные или сертифицированные аналоги (например, Philips VisionPlus), так как нестандартные лампы искажают световой пучок даже при правильной настройке.

Особенности регулировки ксеноновых и галогенных фар

Ксеноновые и галогенные фары требуют разных подходов из-за принципиальных отличий в конструкции и светотехнических характеристиках. Галогенные лампы работают на основе накаливания вольфрамовой нити, их световой поток стабилен и предсказуем, а корректировка выполняется механически – изменением угла наклона отражателя. Ксеноновые же системы генерируют свет за счет электрической дуги в газовой среде, что требует учета дополнительных факторов: времени розжига, цветовой температуры и стабилизации яркости.

Для ксеноновых фар критически важна правильная настройка автокорректора. В Toyota Crown 151 с заводским ксеноном блок корректора (обычно расположен под фарой или в моторном отсеке) должен быть подключен и исправен. Перед регулировкой проверьте его работу: при включении зажигания фары должны автоматически опуститься на 1–2%, а при загрузке багажника – подняться. Если корректор не функционирует, настройка будет неточной, а световой пучок – слепящим для встречных водителей.

• Галогенные фары регулируются по двум точкам: горизонтальной (линия среза света) и вертикальной (угол наклона). Для Toyota Crown 151 оптимальный угол наклона – 1% (1 см на 1 м расстояния до экрана). Используйте винты на задней стороне фары: верхний отвечает за вертикаль, боковой – за горизонталь.
• Ксеноновые фары требуют настройки по трем параметрам: горизонталь, вертикаль и высота светового пятна. Из-за большей яркости (до 3200 лм против 1500 лм у галогена) допустимое отклонение – не более 0,5% от нормы. Регулировочные винты у ксенона часто скрыты под заглушками или требуют специального ключа Torx T20.

Температура окружающей среды влияет на точность регулировки. Галогенные лампы стабильны при любых условиях, но ксеноновые при низких температурах (<0°C) могут давать более холодный оттенок света и медленнее выходить на рабочий режим. Проводите настройку в теплом помещении или после 10–15 минут прогрева фар. Избегайте регулировки на морозе – металлические элементы фары сжимаются, что искажает результаты.

Для проверки правильности настройки используйте экран или стену с разметкой. Расстояние от автомобиля до экрана для галогена – 5 м, для ксенона – 7,5 м (из-за большей дальности освещения). На экране должны быть нанесены линии:

1. Горизонтальная – на уровне центра фар (для Crown 151 – 65 см от земли).
2. Вертикальные – на расстоянии, равном половине ширины автомобиля между центрами фар (обычно 60–65 см).
3. Для ксенона дополнительно – контрольная точка на 5 см ниже горизонтальной линии (проверка высоты светового пятна).

Световое пятно галогена должно иметь четкую границу среза, ксенона – равномерное распределение без темных пятен и резких переходов.

После регулировки проведите тест-драйв в темное время суток. Галогенные фары должны освещать дорогу на 50–60 м без ослепления встречных машин. Ксеноновые – на 80–100 м, при этом верхняя граница светового пучка не должна подниматься выше бампера впереди идущего автомобиля. Если свет «бьет» в глаза водителям или не освещает обочину, повторите настройку, уменьшив угол наклона на 0,2–0,3%.

Обслуживание фар после регулировки продлевает срок их корректной работы. Для галогена раз в год очищайте отражатель от пыли и проверяйте герметичность фары – попадание влаги снижает яркость на 20–30%. Ксеноновые лампы теряют до 15% яркости после 2000 часов работы; заменяйте их парами, чтобы избежать разницы в цветовой температуре. Также следите за состоянием линз: помутнение на 1 мм снижает светопропускание на 10%, что требует полировки или замены.

Типичные ошибки при самостоятельной настройке и их устранение

Первая распространённая ошибка – игнорирование требований к подготовке автомобиля перед регулировкой. На Toyota Crown 151 фары настраиваются при заполненном баке (не менее 90% объёма), давлении в шинах согласно заводским нормам (2.2 бара для передних и 2.3 бара для задних) и отсутствии груза в багажнике. Если пренебречь этими условиями, световой пучок сместится на 0.5–1.5° вверх или вниз, что приведёт к ослеплению встречных водителей или недостаточной освещённости дороги. Проверьте также исправность подвески – просевшие пружины или изношенные амортизаторы искажают угол наклона фар на 0.3–0.7°.

Неправильный выбор поверхности для регулировки – вторая критическая ошибка. Используйте ровную площадку с вертикальной стеной или специальным экраном на расстоянии 5 метров от автомобиля. Наклон стены даже в 2° приведёт к погрешности в настройке до 0.4°, что эквивалентно смещению светового пятна на 35 см на расстоянии 50 метров. Измерьте высоту центра фар от земли (на Crown 151 это 750–780 мм в зависимости от года выпуска) и нанесите горизонтальную линию на стене на том же уровне. Вертикальные метки должны соответствовать центрам фар с отклонением не более ±2 см.

Третья ошибка – регулировка фар без предварительной проверки их состояния. На Crown 151 часто встречается помутнение отражателей из-за попадания влаги или выгорания покрытия, что снижает световой поток на 30–40%. Перед настройкой очистите отражатели мягкой салфеткой без абразивов и проверьте герметичность фар – конденсат внутри корпуса искажает световой пучок. Если лампы H4 установлены с перекосом (допустимое отклонение цоколя – не более 1°), замените их, иначе корректировка угла наклона не даст результата.

Четвёртая ошибка – использование неточных инструментов. Для регулировки фар на Crown 151 требуется шестигранник на 6 мм или крестовая отвёртка с моментом затяжки 3–4 Н·м. Применение гаечных ключей или плоскогубцев приводит к срыву резьбы регулировочных винтов, расположенных за фарой. Винты имеют ограниченный ход: верхний отвечает за вертикальное смещение (диапазон ±2°), боковой – за горизонтальное (±1.5°). Превышение этих значений вызывает неравномерное освещение обочины или встречной полосы.

Последняя ошибка – отсутствие проверки результатов на дороге. Даже при правильной настройке по стене световой пучок может оказаться неэффективным из-за особенностей рельефа или дорожного покрытия. Протестируйте фары на прямом участке дороги с разметкой: граница светового пятна должна проходить по линии разметки на расстоянии 50–60 метров, а верхняя граница ближнего света – не выше 1.2 метра от уровня дороги. Если свет «уходит» в сторону, подкорректируйте горизонтальное положение винтом с шагом 0.25° и повторите проверку.
