Натяжитель цепи ГРМ на автомобилях семейства Нива (ВАЗ-2121, 21213, 21214 и их модификациях) – ключевой элемент, обеспечивающий стабильную работу газораспределительного механизма. В отличие от ременных приводов, цепь требует постоянного контроля натяжения, так как её растяжение приводит к нарушению фаз газораспределения, повышенному шуму и ускоренному износу деталей. На Ниве применяется гидравлический натяжитель, который автоматически компенсирует провисание цепи за счёт давления масла, но его эффективность напрямую зависит от состояния системы смазки и качества расходных материалов.
Конструктивно натяжитель состоит из корпуса, плунжера с пружиной, обратного клапана и фиксирующего механизма. При запуске двигателя масло под давлением поступает в полость натяжителя, выдвигая плунжер и натягивая цепь через башмак. Обратный клапан предотвращает обратный ход плунжера при падении давления, а фиксатор (стопорное кольцо или зубчатая рейка) блокирует его от самопроизвольного возврата. На Ниве 21213 и 21214 используется модернизированная версия с усиленной пружиной и улучшенным уплотнением, что снижает риск заклинивания плунжера.
Типичные неисправности натяжителя проявляются в виде характерного металлического стука из-под крышки ГРМ, особенно на холодном двигателе. Причинами могут быть: засорение масляных каналов (часто из-за использования некачественного масла или редкой его замены), износ плунжера или корпуса (допустимый зазор – не более 0,15 мм), потеря герметичности обратного клапана или поломка фиксирующего механизма. Для диагностики достаточно снять крышку ГРМ и визуально оценить вылет плунжера – если он не выдвигается при проворачивании коленвала, натяжитель неисправен.
Ремонт натяжителя цепи на Ниве требует аккуратности и соблюдения технологии. При разборке важно не повредить уплотнительные кольца и не допустить попадания грязи в масляные каналы. Для восстановления работоспособности часто достаточно заменить плунжер в сборе с пружиной (артикул 21213-1006060-01) или обратный клапан (2101-1006062). Если корпус имеет глубокие задиры, его лучше заменить целиком. После установки нового натяжителя необходимо вручную вытянуть плунжер до упора, зафиксировать его (например, проволокой) и запустить двигатель – после набора давления масла фиксатор автоматически освободится.
Профилактика неисправностей сводится к регулярной замене масла (не реже чем каждые 7–8 тыс. км) с использованием продуктов вязкостью 10W-40 или 5W-40 (API SL/CF и выше) и контролю состояния масляного фильтра. При эксплуатации в тяжёлых условиях (бездорожье, частые запуски в мороз) рекомендуется проверять натяжение цепи каждые 30 тыс. км. Если стук не исчезает после замены натяжителя, стоит проверить износ цепи (допустимое удлинение – не более 2 мм на 10 звеньев) и башмака натяжителя (толщина резиновой накладки – не менее 3 мм).
Принцип работы натяжителя цепи на Ниве: устройство и ремонт

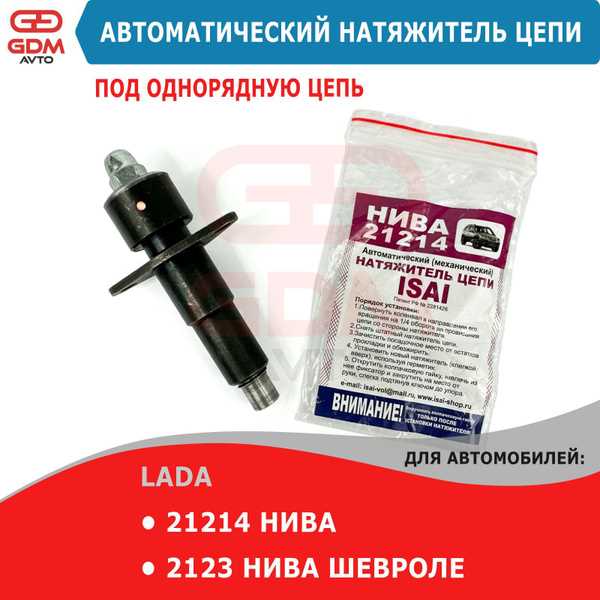

Натяжитель цепи на Ниве (модели 2121, 21213, 21214) – гидромеханическое устройство, компенсирующее естественное растяжение цепи ГРМ за счет давления масла и пружинного механизма. Основные элементы: корпус с резьбовым штоком, плунжер с обратным клапаном, пружина и фиксирующая цанга. Масло под давлением поступает через канал в блоке цилиндров, выдвигая плунжер до упора в башмак натяжителя. Обратный клапан предотвращает отток масла при падении давления, а цанга блокирует шток от обратного хода, сохраняя натяжение. Рабочий ход плунжера – 12–15 мм, максимальное усилие натяжения – до 15 кгс.
Ремонт натяжителя начинается с диагностики: стук цепи на холодную указывает на износ плунжера или засорение масляного канала, постоянный шум – на поломку цанги или разрушение башмака. Для разборки требуется специальный ключ (квадрат 10 мм) и съемник цанги. После демонтажа проверяют состояние пружины (длина в свободном состоянии – 45 мм, усилие – 8–10 Н), герметичность обратного клапана (продувка воздухом) и износ штока (допустимый зазор – не более 0,1 мм). Замена уплотнительного кольца (артикул 2101-1006148) обязательна при каждом вскрытии. Сборку проводят в обратном порядке, предварительно смазав детали моторным маслом.
При установке натяжителя на двигатель критически важно соблюдать момент затяжки корпуса – 3,5–4,0 кгс·м. После монтажа проворачивают коленвал на 2 оборота для выборки зазоров и проверяют натяжение цепи: прогиб ведущей ветви между звездочками распредвала и коленвала не должен превышать 5–7 мм при нажатии с усилием 10 Н. Если натяжение недостаточно, повторно разбирают механизм и регулируют выступание штока. Для профилактики рекомендуется менять натяжитель каждые 60–80 тыс. км пробега или при замене цепи ГРМ.
Какие типы натяжителей цепи используются на Ниве и их отличия
На автомобилях семейства Нива применяются два основных типа натяжителей цепи: механические и гидравлические. Механические натяжители, устанавливаемые на ранние модели (ВАЗ-2121, 21213), работают за счет пружинного механизма, который компенсирует провисание цепи при износе. Их конструкция проста: корпус, пружина, плунжер и стопорное кольцо. Основной недостаток – необходимость периодической ручной регулировки, так как пружина со временем теряет упругость, а износ деталей приводит к ослаблению натяжения. Рекомендуется проверять состояние механического натяжителя каждые 20–30 тыс. км, особенно при появлении характерного стука в передней части двигателя.
Гидравлические натяжители, используемые на более поздних модификациях (Нива Шевроле, ВАЗ-21214), автоматически поддерживают оптимальное натяжение за счет давления масла. В их конструкцию входят:
- корпус с обратным клапаном;
- плунжер с уплотнительными кольцами;
- пружина для предварительного натяга;
- масляный канал, соединенный с системой смазки двигателя.
Преимущества гидравлических натяжителей – отсутствие необходимости ручной регулировки и более стабильная работа при изменении температур. Однако они чувствительны к качеству масла: загрязнение или низкий уровень смазки приводят к заклиниванию плунжера. При эксплуатации рекомендуется использовать масла с вязкостью не ниже 10W-40 и менять их не реже чем каждые 10 тыс. км. При замене гидравлического натяжителя обязательно проверяйте состояние масляных каналов – их засорение вызывает повторный выход из строя.
Как проверить степень износа натяжителя цепи без разборки
Первый признак износа натяжителя – характерный металлический стук из передней части двигателя на холостых оборотах или при резком сбросе газа. На Ниве с мотором ВАЗ-21213/21214 звук локализуется в районе крышки ГРМ и усиливается при прогреве. Для точной диагностики используйте стетоскоп или длинную отвёртку: приложите её к крышке, а рукоятку – к уху. Если стук чёткий и ритмичный, с частотой вдвое ниже оборотов коленвала, проблема в натяжителе или цепи.
Проверка давления масла в системе – косвенный, но эффективный метод. На работающем двигателе подключите манометр к масляной магистрали (штуцер на блоке цилиндров рядом с масляным фильтром). Нормальное давление на холостом ходу – 0,8–1,2 кгс/см². Падение ниже 0,5 кгс/см² при 80°C указывает на износ плунжера натяжителя или его клапана, так как неисправный механизм пропускает масло в обратку.
- Визуальный осмотр через заливную горловину. Снимите крышку маслозаливной горловины и осмотрите цепь при прокрутке стартером (двигатель выключен). Если цепь провисает на 10–15 мм и более между звёздочками распредвала и коленвала, натяжитель не справляется. Допустимый прогиб – не более 5 мм.
- Проверка люфта цепи рукой. На холодном двигателе снимите крышку трамблёра (для доступа к цепи) и попробуйте оттянуть цепь пальцами в средней части. Усилие должно быть ощутимым, а обратный ход – минимальным. Если цепь легко оттягивается на 3–4 мм и «болтается», натяжитель изношен или заклинил.
Диагностика по расходу масла. Натяжитель с изношенным плунжером или повреждённым уплотнением увеличивает расход масла на угар. Если двигатель «съедает» более 500 мл на 1000 км без видимых подтёков, а в выхлопе появляется сизый дым, проверьте состояние натяжителя. Дополнительно осмотрите свечи зажигания: масляный нагар на электродах подтвердит утечку через механизм.
Тест на сброс давления. Запустите двигатель и дайте ему поработать 2–3 минуты. Резко заглушите и сразу включите зажигание (не запуская стартер). Прислушайтесь к звуку из-под крышки ГРМ: если слышен короткий металлический щелчок – натяжитель сработал, удерживая цепь. Отсутствие звука или его задержка более 1 секунды указывает на неисправность обратного клапана или износ пружины плунжера.
Пошаговая разборка механизма натяжителя на примере Нивы 21214
Перед началом работ слейте масло из двигателя и снимите клапанную крышку. Отсоедините высоковольтные провода и шланги вентиляции картера, чтобы освободить доступ к натяжителю. На Ниве 21214 натяжитель расположен с правой стороны блока цилиндров, за генератором – его корпус крепится двумя болтами М8 с головкой на 13. Отверните их торцевым ключом, удерживая корпус от проворачивания, так как резьба часто прикипает.
Извлеките натяжитель вместе с плунжером и пружиной. Если плунжер не выходит свободно, аккуратно постучите по корпусу резиновым молотком – избегайте ударов по резьбе. Осмотрите детали: на рабочей поверхности плунжера не должно быть задиров, а пружина должна сохранять упругость (длина в свободном состоянии – 42±1 мм). При наличии коррозии или деформации замените узел целиком – ремонт отдельных компонентов нецелесообразен из-за низкой стоимости нового натяжителя (артикул 21214-1006060).
Для разборки зажмите корпус в тисках через мягкие прокладки, чтобы не повредить алюминий. Выверните стопорный винт М6 (ключ на 10) в торце плунжера – он фиксирует регулировочный болт. Выньте болт и пружину, затем извлеките плунжер. Проверьте состояние резинового уплотнительного кольца в корпусе: при потере эластичности или трещинах замените его (размер 14×2 мм, артикул 2101-1006062). Очистите все детали от масляных отложений безворсовой салфеткой, смоченной в бензине.
Сборку проводите в обратной последовательности. Смажьте плунжер и внутреннюю полость корпуса моторным маслом перед установкой. Затяните стопорный винт моментом 8–10 Н·м, а болты крепления корпуса – 18–22 Н·м. После установки натяжителя проверните коленвал на два оборота вручную, чтобы убедиться в отсутствии заеданий. Запустите двигатель и проконтролируйте уровень натяжения цепи по характерному шуму – при необходимости отрегулируйте болтом в торце плунжера.
Основные неисправности натяжителя и их влияние на работу двигателя
Наиболее распространенная неисправность – износ или поломка плунжера натяжителя. При этом давление масла в системе падает ниже 0,5 кг/см² на холостых оборотах, что приводит к ослаблению цепи. В результате возникает характерный металлический стук в передней части двигателя, особенно заметный при резком сбросе газа. Длительная эксплуатация с такой неисправностью вызывает ускоренный износ звездочек распредвала и коленвала, а также растяжение цепи, что требует замены всего комплекта ГРМ.
Засорение каналов подачи масла к натяжителю – вторая по частоте проблема. Частицы нагара или металлическая стружка блокируют проходное сечение каналов диаметром 1,5–2 мм, снижая эффективность работы гидравлического механизма. Симптомы проявляются в виде нестабильного натяжения цепи: на холодном двигателе стук отсутствует, но появляется после прогрева и пропадает при увеличении оборотов. Для диагностики требуется снять натяжитель и продуть каналы сжатым воздухом под давлением 6–8 атм.
| Неисправность | Последствия | Метод устранения |
|---|---|---|
| Износ уплотнительного кольца плунжера | Утечка масла, снижение давления в системе натяжения | Замена кольца (арт. 21214-1006045-01), проверка герметичности под давлением 4 кг/см² |
| Поломка пружины натяжителя | Постоянное ослабление цепи, риск перескока на 1–2 зуба | Замена пружины (арт. 21213-1006050), контроль усилия сжатия (должно быть 8–10 Н) |
| Деформация корпуса натяжителя | Неравномерное распределение нагрузки, локальный износ цепи | Замена корпуса (арт. 21214-1006010), проверка соосности посадочных поверхностей |
При появлении стука цепи на прогретом двигателе проверку начинают с измерения давления масла в магистрали: на холостом ходу оно должно быть не менее 1,2 кг/см². Если показатели в норме, демонтируют натяжитель и осматривают плунжер на наличие задиров – их глубина свыше 0,1 мм требует замены детали.
Замена пружины и гидравлического элемента натяжителя своими руками
Для замены пружины и гидравлического элемента натяжителя на Ниве потребуется демонтировать узел с двигателя. Сначала отсоедините шланг подачи масла, открутив накидную гайку ключом на 17. Затем выверните два болта крепления натяжителя головкой на 13 – они расположены под углом, поэтому удобнее использовать удлинитель. Снимите натяжитель, зафиксировав его корпус в тисках через мягкие прокладки, чтобы не повредить алюминиевый корпус.
Разборку начинайте с извлечения стопорного кольца, удерживающего плунжер. Для этого подденьте его отверткой с тонким жалом, действуя аккуратно – кольцо хрупкое и может сломаться. После этого вытащите плунжер вместе с гидравлическим элементом и пружиной. Осмотрите пружину на предмет деформации или потери упругости: стандартная длина в свободном состоянии – 45 мм, при сжатии до 25 мм усилие должно составлять не менее 12 кгс. Если пружина не соответствует параметрам, замените её на новую (артикул 21214-1006100-01).
Гидравлический элемент проверяется на герметичность и работоспособность. Погрузите его в ёмкость с моторным маслом и надавите на плунжер – он должен плавно перемещаться без заеданий и быстро возвращаться в исходное положение. Если элемент заклинивает или пропускает масло, замените его целиком (артикул 21214-1006045). Перед установкой нового элемента промойте его в чистом масле, чтобы удалить заводскую смазку и возможную стружку.
Сборка натяжителя выполняется в обратном порядке. Установите пружину в корпус, затем вставьте гидравлический элемент, совместив его с направляющей канавкой. Зафиксируйте плунжер стопорным кольцом, убедившись, что оно село в паз до упора. Перед монтажом на двигатель проверьте работоспособность узла: нажмите на плунжер и отпустите – он должен возвращаться без задержек. Смажьте резьбу болтов крепления герметиком для предотвращения течи масла.
После установки натяжителя на двигатель прокачайте систему: залейте масло в двигатель, запустите его и дайте поработать на холостых оборотах 2–3 минуты. Проверьте отсутствие подтеканий в местах соединений. Если цепь продолжает греметь, отрегулируйте натяжение вручную, ослабив контргайку и вращая регулировочный болт ключом на 10 до устранения провисания. Затяните контргайку моментом 25–30 Н·м.
