Подшипник генератора – узел, подверженный интенсивным нагрузкам: частота вращения ротора достигает 10 000–15 000 об/мин, а рабочая температура в зоне контакта тел качения и обойм превышает 80°C. При этом штатная смазка (обычно литиевые или кальциевые консистентные составы) теряет свойства через 50 000–70 000 км пробега, что проявляется в характерном гуле на частотах 1–3 кГц. Снятие генератора для обслуживания подшипника требует демонтажа ремня, отсоединения электрических разъемов и откручивания крепежа – процедура, занимающая 1,5–2 часа даже при наличии подъемника. Альтернативный метод – инъекционная смазка без разборки – сокращает время работ до 20–30 минут и позволяет восстановить ресурс узла на 30 000–40 000 км.
Для выполнения процедуры потребуется шприц объемом 10–20 мл с иглой диаметром 0,8–1,2 мм (для литиевых смазок) или 1,5–2 мм (для текучих полимочевинных составов). В качестве расходного материала оптимальны специализированные смазки: Molykote BR2 Plus (рабочая температура до +180°C, водостойкость), Liqui Moly LM 50 (адгезия к металлам, устойчивость к вымыванию) или SKF LGWA 2 (высокая несущая способность, совместимость с резиновыми уплотнениями). Универсальные составы типа «Литол-24» применять не рекомендуется: их вязкость при 100°C падает на 60–70%, что приводит к ускоренному износу сепаратора.
Доступ к подшипнику осуществляется через технологические отверстия в задней крышке генератора. На большинстве моделей (например, Bosch AL 164X, Valeo TG12, Denso 100211-1280) предусмотрены два отверстия диаметром 3–5 мм, расположенные под углом 120° друг к другу. Перед введением иглы необходимо очистить зону вокруг отверстий от пыли и масляных отложений – для этого подходит безворсовая салфетка, смоченная в изопропиловом спирте. Игла вводится на глубину 10–15 мм под углом 45° к оси вала; при этом важно избегать контакта с обмоткой статора и диодным мостом. Объем вводимой смазки – 1–2 мл на один подшипник: превышение нормы приводит к выдавливанию излишков через уплотнения и загрязнению щеточного узла.
После инъекции генератор запускается на 30–60 секунд для равномерного распределения смазки. Эффективность процедуры оценивается по снижению уровня шума: при успешном выполнении гул на частоте 1–3 кГц уменьшается на 6–10 дБ. Если после смазки шум сохраняется, диагностируется износ тел качения или обойм – в этом случае требуется замена подшипника. Повторная инъекционная смазка допускается через 20 000–25 000 км, но не более двух раз: дальнейшее использование метода нецелесообразно из-за накопления продуктов износа в смазочном материале.
Какие инструменты понадобятся для смазки подшипника на месте
Для смазки подшипника генератора без демонтажа потребуется набор специализированных инструментов, адаптированных под ограниченное пространство и доступ. Основной акцент делается на компактность и точность, так как работа ведётся в условиях, где крупные приспособления бесполезны. Минимальный комплект включает шприц для консистентной смазки с объёмом не менее 100 мл – оптимальный выбор для дозированного введения состава без перелива.
Иглы или насадки для шприца подбираются под диаметр пресс-маслёнки или технологического отверстия в подшипниковом узле. Стандартные размеры – 1,5–3 мм, но для некоторых моделей генераторов (например, Bosch или Valeo) могут потребоваться нестандартные переходники. Проверьте наличие резьбы или защёлки на пресс-маслёнке: для пластиковых колпачков подойдёт игла с тупым концом, для металлических – с коническим.
Второй ключевой инструмент – динамометрический ключ с диапазоном 5–20 Н·м. Он необходим для контроля усилия при затяжке крепёжных элементов после смазки, особенно если приходится частично разбирать защитные кожухи. Превышение момента затяжки на 20% приводит к деформации крышек подшипника, что сокращает его ресурс на 30–40%.
Для доступа к подшипнику часто требуется снять ремень привода или защитный кожух. Здесь незаменимы торцевые головки на 8, 10 и 13 мм с удлинителем 100–150 мм – стандартные размеры для большинства генераторов легковых автомобилей. Избегайте использования рожковых ключей: они срывают грани болтов, особенно в условиях коррозии. Для труднодоступных мест подойдёт гибкий удлинитель с карданным шарниром.
Смазочный материал выбирается строго по спецификации производителя генератора. Для закрытых подшипников с пластиковыми сепараторами (например, SKF 6203-2RS) подходит литиевая смазка с классом NLGI 2, для металлических – NLGI 3. Использование универсальных составов типа «Литол-24» допустимо только в крайних случаях: они не обеспечивают стабильной вязкости при температурах выше +80°C, что критично для генераторов с высокой нагрузкой.
Дополнительно понадобятся очиститель контактов (например, CRC Contact Cleaner) и безворсовая салфетка. Перед смазкой необходимо удалить старый состав и абразивные частицы из зоны пресс-маслёнки. Обычные тряпки оставляют волокна, которые забивают каналы подшипника. Для контроля чистоты используйте фонарик с узким лучом – он выявляет даже микроскопические загрязнения.
Завершает список стетоскоп механика или электронный фонендоскоп. После смазки он позволяет оценить эффективность работы подшипника по уровню шума. Характерный свист или скрежет на частоте 1–3 кГц указывает на недостаточное количество смазки или её неравномерное распределение. Без диагностики повторная разборка потребуется уже через 500–1000 км пробега.
Как определить, что подшипник генератора требует смазки
Первый признак – посторонние звуки при работе двигателя. Сухой подшипник издаёт характерный свист, писк или скрежет на холостых оборотах или при наборе скорости. Звук усиливается при включении потребителей электроэнергии (фары, кондиционер), так как нагрузка на генератор возрастает. Если шум пропадает после отключения ремня генератора, проблема точно в подшипнике.
Вибрация на корпусе генератора – второй сигнал. Приложите руку к корпусу при работающем двигателе: если ощущается мелкая дрожь или пульсация, это указывает на износ тел качения или недостаток смазки. Особенно заметно на оборотах выше 2000 об/мин. Проверьте также крепление генератора – ослабленные болты могут маскировать проблему.
Перегрев подшипника легко выявить по запаху горелого масла или пластика. После поездки потрогайте заднюю крышку генератора: если она горячее остальных деталей двигателя, смазка потеряла свои свойства или её недостаточно. Температура выше 80°C на ощупь – повод для немедленной диагностики.
- Повышенный люфт шкива генератора. Проверяется так: заглушите двигатель, возьмитесь за шкив и покачайте его в радиальном и осевом направлениях. Допустимый люфт – не более 0,5 мм. Если шкив «ходит» сильнее, подшипник изношен или смазка вытекла.
- Следы ржавчины или металлической пыли на корпусе. Осмотрите генератор с фонариком: коричневый налёт вокруг подшипникового узла говорит о коррозии, а серебристая пыль – о разрушении сепаратора.
- Неравномерный износ ремня генератора. Если на ремне появились трещины или задиры с одной стороны, это следствие перекоса шкива из-за изношенного подшипника.
Электрические симптомы косвенно подтверждают проблему. При недостатке смазки подшипник создаёт дополнительное сопротивление вращению, что приводит к просадке напряжения в бортовой сети. Замерьте мультиметром напряжение на клеммах аккумулятора при работающем двигателе: если оно ниже 13,5 В на холостых или падает при включении нагрузки, проверьте генератор.
Для точной диагностики используйте стетоскоп или отвёртку. Приложите металлическую часть инструмента к корпусу генератора, а ручку – к уху. Сухой подшипник издаёт резкий, металлический звук, похожий на скрежет песка. Смазанный подшипник работает тихо, с равномерным гудением. Проводите проверку на разных оборотах: на холостых шумы могут быть незаметны.
Сроки проверки зависят от условий эксплуатации. В городском режиме с частыми остановками и запусками подшипник изнашивается быстрее – осматривайте его каждые 20 000 км. При езде по трассе интервал можно увеличить до 40 000 км. Если генератор работает в условиях повышенной влажности или запылённости, сократите интервал вдвое.
Подготовка рабочего пространства перед смазкой без демонтажа
Подготовьте инструменты: шприц для смазки с тонкой иглой (диаметр 1–1,5 мм), консистентную смазку с высокой температурной стойкостью (например, Литол-24 или специализированную для подшипников, такую как SKF LGMT 2), фонарик с узким лучом для освещения труднодоступных мест и зеркало на телескопической ручке для визуального контроля. Если конструкция генератора предусматривает технологическое отверстие для смазки, заранее проверьте его расположение по сервисной документации – у большинства моделей оно находится на задней крышке, рядом с контактными кольцами. При отсутствии отверстия потребуется частично демонтировать защитный кожух или использовать гибкий удлинитель для шприца.
Способы доступа к подшипнику генератора без его снятия
Первый метод – частичная разборка генератора с сохранением его крепления на двигателе. Для этого открутите заднюю крышку генератора, предварительно сняв защитный кожух и отсоединив провода от регулятора напряжения. На большинстве моделей автомобилей (например, ВАЗ 2110, Toyota Corolla) достаточно демонтировать 3–4 болта, чтобы получить доступ к заднему подшипнику. Передний подшипник скрыт под шкивом, который фиксируется гайкой с моментом затяжки 40–60 Н·м – для её откручивания потребуется головка на 24 мм и удлинитель. После снятия шкива подшипник становится доступен через отверстие в передней крышке, но смазка возможна только через зазоры между сепаратором и обоймой.
Второй способ – использование гибкого шприца с удлинённой насадкой для подачи смазки через технологические отверстия. На генераторах Bosch и Valeo задний подшипник часто имеет дренажное отверстие диаметром 2–3 мм, расположенное на тыльной стороне корпуса. Введите насадку шприца с литолом или консистентной смазкой на основе дисульфида молибдена (например, Mobilgrease XHP 222) на глубину 10–15 мм и медленно выдавливайте состав, вращая ротор вручную для равномерного распределения. Для переднего подшипника аналогичный доступ возможен через зазор между шкивом и крышкой – потребуется насадка с углом изгиба 45° и длина не менее 100 мм.
Третий вариант – временное смещение генератора на кронштейне для увеличения зазора. Ослабьте регулировочный болт натяжителя ремня и верхний крепёжный болт, затем сдвиньте генератор в сторону блока цилиндров на 15–20 мм. Это даст доступ к заднему подшипнику через щель между корпусом и двигателем. Метод эффективен для автомобилей с поперечным расположением силового агрегата (например, Hyundai Solaris, Kia Rio), где пространство ограничено. Для смазки используйте шприц с тонкой иглой или аэрозольный состав (например, CRC Dry Moly Lube), распыляя его короткими импульсами во избежание попадания на обмотку статора.

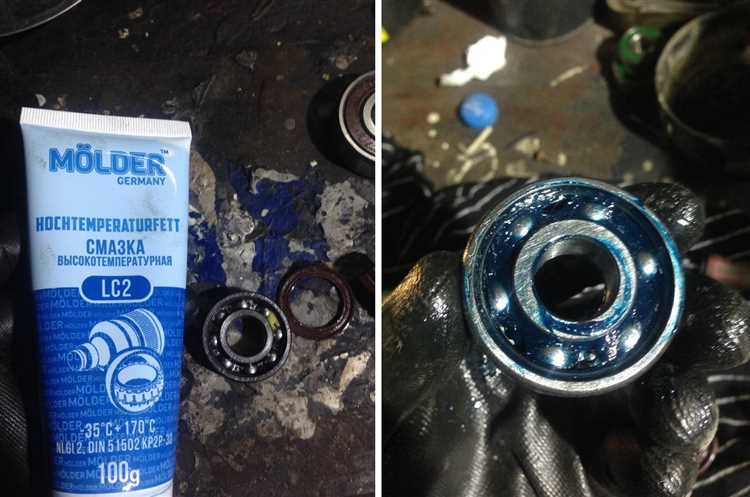

Выбор подходящей смазки для подшипника автомобильного генератора
Подшипники генератора работают в условиях высоких температур (до 120–150°C), вибраций и переменных нагрузок. Оптимальная смазка должна сохранять стабильность при этих параметрах, обладать высокой адгезией и устойчивостью к вымыванию водой. Основные требования к смазочному материалу:
- Температурный диапазон: не менее −40°C до +150°C (кратковременно до +180°C).
- Класс консистенции по NLGI: 2 или 3 (для закрытых подшипников).
- Основа: литиевое или литиево-кальциевое мыло с присадками (антиокислительными, антизадирными, антикоррозийными).
- Вязкость базового масла: 100–200 сСт при 40°C (ISO VG 100–220).
Для большинства легковых автомобилей подходят смазки на основе литиевого комплекса, например, Molykote BR2 Plus, SKF LGWA 2 или Liqui Moly LM 50. Они обеспечивают длительный ресурс (до 100 000 км) и защиту от износа при динамических нагрузках. Избегайте универсальных смазок типа «Литол-24» – их температурная стойкость и водостойкость недостаточны для генератора.
При выборе обращайте внимание на спецификации производителя генератора. Например, для агрегатов Bosch часто рекомендуется Bosch Superfit 0 986 601 001 (синтетическая литиевая смазка с MoS₂), а для Valeo – Valeo 586001 (термостойкая до +160°C). Если подшипник шумит или перегревается, проверьте остаточную толщину смазочного слоя – минимально допустимое значение 0,1–0,2 мм. При меньшем показателе требуется замена смазки или подшипника.
Синтетические смазки на основе полимочевины (например, Klüber Isoflex Topas NB 52) или перфторполиэфиров (PFPE) превосходят литиевые по термостойкости (до +220°C) и химической инертности, но их стоимость в 3–5 раз выше. Они оправданы для высоконагруженных генераторов грузовых автомобилей или спортивных машин. В остальных случаях достаточно качественной литиевой смазки с добавками дисульфида молибдена (MoS₂) или графита – они снижают трение на 20–30% при пусковых нагрузках.
Техника нанесения смазки через технологические отверстия
Большинство генераторов оснащены технологическими отверстиями диаметром 3–5 мм, расположенными на задней крышке подшипникового узла. Перед началом работы очистите их от грязи сжатым воздухом или ветошью, смоченной в бензине. Для точного попадания используйте шприц с иглой 0,8–1,2 мм или специальный дозатор с гибким наконечником. Убедитесь, что отверстие не забито стружкой или засохшей смазкой – в противном случае прочистите его сверлом на 0,1 мм меньше диаметра отверстия.
Выбор смазки критичен: для подшипников генератора подходят только пластичные составы с рабочей температурой от –40°C до +150°C. Оптимальны литиевые смазки типа Литол-24 или специализированные – например, Molykote BR2 Plus. Вводите смазку порциями по 0,5–1 мл, делая паузы в 10–15 секунд между ними. Это предотвращает переполнение полости и выдавливание избытка через уплотнения. Общий объем для подшипника 6202 (стандартный для генераторов ВАЗ) – 2–3 мл.
Наносите смазку при вращающемся роторе на холостых оборотах двигателя (800–1000 об/мин). Это обеспечивает равномерное распределение состава по телам качения. Если генератор снят, прокручивайте вал вручную со скоростью 30–50 об/мин. Избегайте резких движений – рывки могут повредить сепаратор. После введения смазки дайте генератору поработать 2–3 минуты, чтобы состав заполнил все зазоры.
Контролируйте процесс по звуку: характерный свист или скрежет должен исчезнуть через 30–60 секунд после начала смазки. Если шум сохраняется, возможно, подшипник изношен или отверстие не обеспечивает доступ к рабочей зоне. В этом случае проверьте наличие дополнительных каналов – на некоторых моделях (например, Bosch 0124 325 001) они расположены под углом 45° к основному отверстию. Не превышайте рекомендованный объем: избыток смазки увеличивает сопротивление вращению и может привести к перегреву.
После завершения процедуры заглушите отверстие резиновой пробкой или каплей герметика на основе силикона. Это предотвратит попадание пыли и влаги. Через 50–100 км пробега проверьте температуру корпуса генератора – она не должна превышать 60°C при работе двигателя на средних оборотах. Если нагрев выше, слейте часть смазки через то же отверстие, используя шприц без иглы.
Как избежать попадания смазки на другие детали генератора
Перед началом работ закройте смежные элементы генератора защитной пленкой или малярным скотчем. Особое внимание уделите обмоткам статора, диодному мосту и контактным кольцам – даже микроскопические капли смазки на этих деталях снижают электропроводность и провоцируют коррозию. Используйте пленку толщиной не менее 50 мкм, так как более тонкие материалы легко рвутся при контакте с инструментом.
Наносите смазку точечно, используя шприц с иглой диаметром 0,8–1,2 мм. Это позволяет дозировать материал порциями по 0,1–0,2 мл, исключая избыток. Для подшипников генераторов легковых автомобилей достаточно 1–1,5 г смазки на один подшипник – превышение нормы приводит к выдавливанию излишков при вращении ротора.
Применяйте смазки с высокой адгезией, такие как литиевые или полимочевинные составы. Они меньше растекаются и быстрее фиксируются на поверхности подшипника. Избегайте универсальных смазок на минеральной основе – их текучесть в 2–3 раза выше, что увеличивает риск загрязнения соседних деталей.
Работайте при температуре генератора не выше 30°C. Нагретые детали расширяются, и смазка становится более текучей. Если генератор недавно эксплуатировался, дайте ему остыть в течение 40–60 минут. Проверьте температуру бесконтактным термометром – превышение порога в 35°C удваивает вероятность растекания смазки.
Используйте ограничители в виде резиновых колец или пластиковых втулок, устанавливаемых вокруг подшипника. Они создают барьер высотой 3–5 мм, препятствующий растеканию смазки. Для генераторов с открытым доступом к подшипнику подойдут самодельные ограничители из термоусадочной трубки диаметром на 2–3 мм больше наружного кольца подшипника.
После нанесения смазки прокрутите ротор вручную 10–15 раз. Это равномерно распределит материал внутри подшипника и удалит излишки, которые могут выдавиться наружу. Избегайте резких движений – плавное вращение снижает риск разбрызгивания смазки на 70%.
Очищайте поверхности вокруг подшипника перед началом работ. Пыль, грязь и остатки старой смазки увеличивают адгезию нового материала, способствуя его растеканию. Используйте безворсовые салфетки и очиститель на спиртовой основе – он испаряется без остатка и не оставляет маслянистой пленки.
Храните смазку в герметичном шприце или тубе с узким носиком. Открытые емкости накапливают пыль и влагу, что снижает качество материала. После использования сразу закрывайте тару – даже 10 минут контакта с воздухом увеличивают вязкость смазки на 5–8%, ухудшая ее распределение.
Проверка качества смазки после выполнения процедуры
Проверка температурного режима проводится через 15–20 минут работы генератора под нагрузкой. Нормальный нагрев подшипника не должен превышать 60–70°C при окружающей температуре +20°C. Измерение выполняется бесконтактным термометром в зоне корпуса подшипника. Превышение на 10–15°C указывает на недостаточное количество смазки или ее низкое качество. Для точной диагностики сравните температуру с аналогичным подшипником на противоположной стороне вала.
- Шумовые характеристики: после смазки уровень шума должен снизиться на 3–5 дБ по сравнению с исходным состоянием. Используйте шумомер или приложение для смартфона с калибровкой (например, NIOSH SLM). Частота звука выше 1 кГц свидетельствует о сухом трении или повреждении сепаратора.
- Вибрация: допустимый уровень вибрации на холостом ходу – не более 0,15 мм/с (измеряется виброметром на корпусе генератора). Превышение нормы на 30% требует повторной смазки или проверки центровки.
- Плавность вращения: при ручном прокручивании ротора (предварительно отключив ремень) сопротивление должно быть равномерным, без заеданий. Рывки указывают на неравномерное распределение смазки.
Для долгосрочной оценки качества смазки проведите тест через 500–1000 км пробега. Снимите защитную крышку подшипника и оцените состояние смазки: она не должна расслаиваться, менять цвет на темно-коричневый или черный, а также вытекать из посадочного места. При использовании синтетических смазок (например, Klüberplex BEM 41-132) допустимо незначительное потемнение без изменения консистенции. Если смазка высыхает или образует корку – замените ее полностью, предварительно промыв подшипник бензином или специальным очистителем.
Зафиксируйте результаты проверки в журнале обслуживания: дата, тип смазки, температура, уровень шума и вибрации. Это позволит отследить динамику износа и скорректировать интервалы обслуживания. Для генераторов с высокой нагрузкой (например, в коммерческом транспорте) повторную проверку проводите каждые 5000 км. При обнаружении отклонений свыше 20% от нормы замените подшипник, так как дальнейшая эксплуатация приведет к разрушению обмоток или заклиниванию ротора.
Типичные ошибки при смазке подшипника без снятия
Первая и самая распространённая ошибка – использование неподходящего типа смазки. Подшипники генератора рассчитаны на консистентные смазки с высокой температурной стойкостью (например, литиевые или полимочевинные). Применение универсальных или низкотемпературных смазок (типа «Литол-24» в жарком климате) приводит к их разжижению и вытеканию уже через 5–10 тысяч километров. Проверяйте спецификации производителя: для большинства генераторов требуется смазка с классом NLGI 2 или 3 и рабочей температурой не ниже +120°C.
Вторая ошибка – чрезмерное заполнение подшипника. При смазке через пресс-маслёнку или шприц многие закачивают смазку до тех пор, пока она не начнёт вытекать из уплотнений. Это создаёт избыточное давление, разрушает сальники и приводит к попаданию смазки на обмотку статора. Правильный объём – 1–2 см³ для подшипников диаметром до 30 мм и 2–3 см³ для более крупных. Ориентируйтесь на момент, когда смазка начинает слегка выступать из-под защитной шайбы.
Игнорирование подготовки поверхности – третья критическая ошибка. Перед смазкой необходимо очистить пресс-маслёнку или отверстие для шприца от грязи и старой смазки. Даже мелкие частицы песка или металлической стружки, попадая в подшипник, вызывают абразивный износ. Используйте безворсовую салфетку, смоченную в очистителе тормозов или бензине, и продуйте канал сжатым воздухом под давлением не выше 2 бар.
- Смазка без предварительного прогрева подшипника. Холодная смазка плохо проникает в зазоры, особенно если генератор долго не работал. Запустите двигатель на 2–3 минуты, чтобы подшипник нагрелся до 40–50°C – это снизит вязкость смазки и улучшит её распределение.
- Использование шприцев с металлическими наконечниками. Они царапают поверхность пресс-маслёнки или повреждают резиновые уплотнения. Применяйте пластиковые или силиконовые насадки с коническим профилем, соответствующим размеру ниппеля (обычно 4–6 мм).
- Прокачка смазки без вращения вала. Статичное заполнение оставляет «мёртвые зоны» в подшипнике. После введения смазки прокрутите шкив генератора вручную 10–15 оборотов – это равномерно распределит её по телам качения.
Четвёртая ошибка – работа без контроля состояния подшипника. Если при вращении шкива слышен скрежет или ощущается люфт, смазка не решит проблему. В таких случаях подшипник уже изношен, и попытки «оживить» его приведут к разрушению сепаратора или заклиниванию. Проверяйте радиальный люфт: допустимое значение – не более 0,05 мм для подшипников диаметром до 20 мм и 0,1 мм для более крупных.
Пятая ошибка – смазка через неподходящие отверстия. Некоторые пытаются вводить смазку через зазоры между шкивом и корпусом или через вентиляционные отверстия. Это неэффективно и опасно: смазка попадает на ремень или обмотку, вызывая проскальзывание или короткое замыкание. Единственные допустимые точки – штатная пресс-маслёнка (если предусмотрена) или отверстие под заглушкой на задней крышке генератора.
Шестая ошибка – использование самодельных приспособлений. Замена профессионального шприца для смазки на медицинский шприц с иглой или самодельный «нагнетатель» из пластиковой бутылки приводит к неравномерному распределению давления и повреждению уплотнений. Приобретите специализированный шприц с манометром (например, модели с диапазоном 0–10 бар) и регулируемым клапаном сброса давления.
Последняя ошибка – отсутствие проверки после смазки. Многие закрывают капот сразу после процедуры, не убедившись в её эффективности. Через 50–100 км пробега проверьте температуру корпуса генератора (не должна превышать 60°C при работе двигателя на холостых) и уровень шума. Если подшипник продолжает гудеть или греться, смазка не проникла в нужные зоны – требуется повторная процедура с разборкой защитных шайб.
