Накладка зеркала на Рено Меган 3 (2008–2016 гг.) крепится на пластиковых защёлках и одном винте под заглушкой. Перед началом работ убедитесь, что зеркало находится в крайнем нижнем положении – это снизит риск повреждения креплений. Для демонтажа потребуются: плоская отвёртка с тонким жалом (или пластиковая лопатка), крестовая отвёртка PH2 и фонарик для освещения труднодоступных мест.
Первым делом снимите заглушку в нижней части накладки. Она держится на защёлках, поэтому подденьте её отвёрткой с внутренней стороны двери, начиная с угла. После удаления заглушки откроется доступ к винту Torx T20 – открутите его. Если винт не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и подождите 5–10 минут.
Далее аккуратно отсоедините накладку, начиная с верхней части. Вставьте отвёртку между корпусом зеркала и накладкой, слегка надавите и потяните на себя. Не прилагайте чрезмерных усилий – пластиковые защёлки хрупкие и могут сломаться. Если накладка не поддаётся, проверьте, не осталось ли незамеченных креплений или проводов (например, от подогрева или повторителя поворота).
При наличии электропривода зеркала отсоедините разъём питания. Он расположен с внутренней стороны накладки и фиксируется защёлкой. Нажмите на фиксатор и потяните разъём вниз. Если проводка мешает, временно закрепите её изолентой, чтобы не повредить при дальнейших манипуляциях.
После снятия накладки осмотрите посадочное место на предмет грязи или коррозии. Очистите поверхность мягкой тканью и, при необходимости, обработайте силиконовой смазкой для предотвращения скрипов. Сборка производится в обратном порядке: сначала подключите разъём, затем защёлкните накладку, начиная с нижней части, и зафиксируйте винтом.
Какие инструменты понадобятся для демонтажа накладки зеркала
Для снятия накладки зеркала на Рено Меган 3 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждения. Основной инструмент – пластиковый монтажный клин или специальная лопатка для демонтажа обшивки. Оптимальная толщина клина – 3–5 мм, материал – нейлон или полипропилен, чтобы не поцарапать пластик. Альтернативой может служить обычная пластиковая карта, но она менее устойчива к нагрузкам и может сломаться при сильном нажатии.
Второй обязательный инструмент – тонкая отвёртка с плоским жалом шириной 3–4 мм. Она понадобится для поддевания фиксаторов, если клин не справляется с защёлками. Важно: жало должно быть заточено под углом 30–45 градусов, чтобы не повредить крепёжные пистоны. Для защиты лакокрасочного покрытия кузова оберните жало отвёртки малярным скотчем или используйте силиконовую насадку.
Дополнительно пригодятся:
- Магнитный держатель для мелких деталей – предотвратит потерю пистонов или винтов при демонтаже.
- Фонарик с узким лучом – осветит труднодоступные места за зеркалом, где расположены скрытые защёлки.
- Пассатижи с тонкими губками – помогут извлечь сломанные пистоны, если они застрянут в посадочных отверстиях.
- Силиконовая смазка в спрее – обработайте ею резиновые уплотнители перед установкой накладки обратно, чтобы избежать скрипов.
Если накладка крепится не только на защёлках, но и на винтах (например, под заглушками), потребуется торцевой ключ на 7 мм или бита TORX T20. Проверьте тип крепежа заранее: на некоторых модификациях Меган 3 используются винты с шестигранной головкой под ключ на 4 мм. Избегайте использования шуруповёрта – высокий крутящий момент может сорвать резьбу в пластиковом корпусе зеркала.
Для финальной проверки герметичности после установки накладки приготовьте мыльный раствор (10% жидкого мыла в воде) и пульверизатор. Нанесите раствор на стыки – появление пузырьков укажет на неплотное прилегание, что может привести к попаданию влаги и коррозии контактов электрорегулировки зеркала.
Как отсоединить электрические разъемы при снятии накладки
Для разъемов с металлическим фиксатором (например, на проводе подогрева) потребуется отогнуть язычок отверткой с плоским жалом шириной не более 3 мм. Вставляйте инструмент под углом 45 градусов, чтобы не повредить пластиковый корпус. Если разъем не поддается, проверьте наличие дополнительных защелок по бокам – иногда они скрыты под резиновым уплотнителем.
При работе с разъемом датчика дождя (расположен ближе к центру накладки) избегайте чрезмерного давления на провода. Они тонкие и легко ломаются. После отсоединения закрепите разъемы на кузове автомобиля скотчем или пластиковым хомутом, чтобы они не болтались и не мешали дальнейшей разборке.
Если на разъеме присутствуют следы окисления, очистите контакты спиртовой салфеткой или специальным спреем для электрических соединений. Не используйте наждачную бумагу – это нарушит покрытие контактов. После сборки проверьте работоспособность всех функций зеркала до установки накладки на место.
Пошаговая инструкция по отделению накладки от корпуса зеркала
Перед началом работы убедитесь, что зеркало находится в положении, обеспечивающем доступ к фиксаторам. На Рено Меган 3 накладка крепится на пластиковых защёлках и одном винте под заглушкой. Для демонтажа потребуются: плоская отвёртка с тонким жалом, пластиковая лопатка или медиатор, крестовая отвёртка (PH2), фонарик.
Снимите заглушку в нижней части накладки. Она расположена ближе к двери и скрывает винт под крестовую отвёртку. Подденьте её пластиковой лопаткой, начиная с угла, чтобы не повредить лакокрасочное покрытие. Заглушка держится на двух защёлках – действуйте аккуратно, чтобы не сломать их.
Открутите винт под заглушкой. Он фиксирует накладку к металлическому каркасу зеркала. Если винт не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и подождите 5–10 минут. Избегайте чрезмерных усилий – риск сорвать шлицы высок.
Начните отделение накладки с нижней части. Вставьте пластиковую лопатку между накладкой и корпусом зеркала, начиная с угла, где был винт. Аккуратно отожмите защёлки, двигаясь по периметру. На Рено Меган 3 основные фиксаторы расположены в четырёх точках: две снизу, одна сверху и одна сбоку, ближе к стеклу.
- Нижние защёлки – самые прочные, требуют большего усилия.
- Верхняя защёлка часто ломается при резком нажатии – работайте плавно.
- Боковая защёлка у стеклянного элемента хрупкая – не давите на неё.
После отжатия нижних и боковых фиксаторов потяните накладку на себя, удерживая её за края. Не тяните за центральную часть – пластик может треснуть. Если накладка не поддаётся, проверьте, не осталось ли незаметных защёлок или скрытых винтов. На некоторых модификациях Меган 3 встречается дополнительный фиксатор в верхней части, маскирующийся под уплотнитель.
Отсоедините электрический разъём, если зеркало оснащено подогревом или повторителем поворота. Разъём находится в верхней части корпуса, под накладкой. Сожмите фиксаторы пальцами и потяните колодку на себя. Не дёргайте за провода – они легко повреждаются.
Проверьте состояние защёлок на накладке и корпусе после снятия. Сломанные фиксаторы замените новыми (артикул оригинальной накладки для Меган 3: 8200815498 или 8200815499 в зависимости от стороны). При обратной установке сначала защёлкните верхнюю часть, затем боковые и нижние фиксаторы, после чего закрутите винт и установите заглушку.

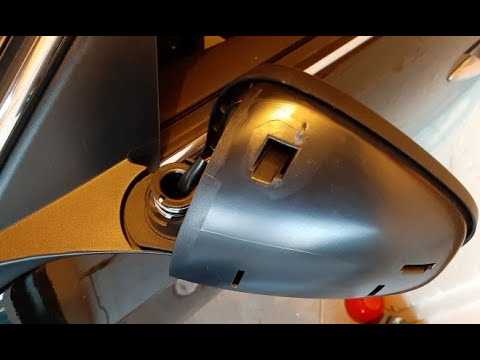

Как избежать повреждения пластиковых защелок при снятии
Если защелка не поддается, не увеличивайте усилие – проверьте наличие скрытых винтов под заглушками или остатков герметика в пазах. На Меган 3 часто встречаются защелки с двойным фиксатором: сначала отожмите внешний лепесток, затем внутренний. Для повторной установки смажьте контактные поверхности силиконовой смазкой на основе полидиметилсилоксана (вязкость 100–300 сСт) – это предотвратит микротрещины при последующих снятиях.
Особенности снятия накладки с зеркал с подогревом и без
Зеркала с подогревом на Renault Megane 3 оснащены дополнительным электрическим разъемом, который необходимо отсоединить до начала демонтажа накладки. Разъем расположен под обшивкой двери, ближе к нижней части зеркала, и фиксируется защелкой. Перед отключением рекомендуется отсоединить клемму аккумулятора, чтобы избежать короткого замыкания. На моделях без подогрева этот этап отсутствует, что упрощает процесс.
Накладки на зеркалах с подогревом часто крепятся на пластиковых защелках и одном винте под заглушкой. Винт находится в нижней части накладки, скрытый под декоративной крышкой. Для доступа к нему потребуется тонкая отвертка или пластиковая лопатка. На зеркалах без подогрева винт может отсутствовать, а фиксация осуществляется только защелками, что требует осторожности при снятии.
При снятии накладки с зеркала с подогревом важно не повредить провода, идущие к нагревательному элементу. Они тонкие и хрупкие, особенно в местах пайки. Рекомендуется аккуратно отвести накладку в сторону, не тяня за провода, и временно закрепить их изолентой или пластиковым хомутом. На зеркалах без подогрева таких рисков нет, но следует избегать резких движений, чтобы не сломать защелки.
Температурные условия влияют на пластик накладок. При низких температурах (ниже +5°C) пластик становится хрупким, и попытка снять накладку может привести к трещинам. В таких случаях рекомендуется прогреть зеркало строительным феном до температуры +20–25°C. Для зеркал без подогрева этот шаг также актуален, но менее критичен, так как отсутствуют дополнительные элементы.
На некоторых модификациях Megane 3 накладки зеркал с подогревом имеют дополнительный слой изоляции для защиты проводки от влаги. Этот слой может мешать снятию, если его не отогнуть предварительно. Для этого используйте пластиковый инструмент, чтобы не повредить изоляцию. На зеркалах без подогрева такой слой отсутствует, что упрощает демонтаж.
После снятия накладки с зеркала с подогревом проверьте состояние контактов разъема. Окисление или загрязнение может привести к некорректной работе подогрева. Очистите контакты спиртом или специальным средством для электрических соединений. На зеркалах без подогрева этот этап не требуется, но стоит осмотреть защелки на предмет износа.
При обратной установке накладки на зеркало с подогревом убедитесь, что провода не пережаты и не касаются острых кромок корпуса. Неправильное расположение проводки может привести к ее повреждению при вибрации. На зеркалах без подогрева достаточно правильно защелкнуть накладку, избегая перекосов.
Если накладка снимается для замены стекла зеркала, на моделях с подогревом потребуется отсоединить нагревательный элемент от старого стекла и перенести его на новое. Для этого используйте паяльник с тонким жалом и термостойкий клей. На зеркалах без подогрева стекло крепится механически, что упрощает замену.

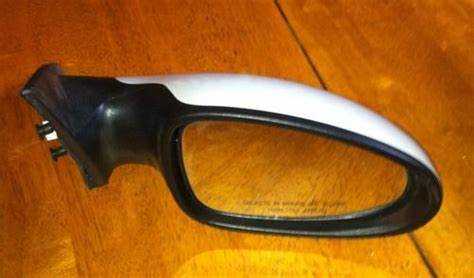

Как правильно установить накладку обратно после обслуживания
Перед установкой накладки зеркала на Рено Меган 3 убедитесь, что все крепежные элементы и пластиковые защелки целы. Осмотрите внутреннюю поверхность накладки на предмет повреждений – трещины или деформации могут привести к неплотному прилеганию. Протрите посадочное место на двери и саму накладку от пыли и грязи, чтобы избежать скрипов и люфтов после фиксации.
Начните установку с верхней части накладки, совместив её с кромкой дверной панели. Надавите пальцами на верхний край, пока не услышите характерный щелчок – это сигнал, что защелка вошла в паз. Не прилагайте чрезмерных усилий: пластик может треснуть, особенно при низких температурах. Если накладка не фиксируется, проверьте, не сместились ли направляющие штыри.
Переходите к нижней части. Здесь расположены два основных крепления: пластиковый фиксатор и металлический зажим. Сначала заведите нижний край накладки под дверную панель, затем нажмите на середину, чтобы защелкнулся центральный фиксатор. Убедитесь, что накладка не выступает за пределы дверной кромки – это может помешать работе механизма складывания зеркала.
Проверьте боковые защелки. Они находятся по периметру накладки и должны плотно прилегать к дверной карте без зазоров. Если одна из сторон отходит, аккуратно подденьте её плоской отверткой и надавите повторно. Избегайте использования инструментов с острыми краями – риск повредить лакокрасочное покрытие высок.
После фиксации накладки подключите электрический разъем зеркала. Вставьте его до упора, пока не почувствуете сопротивление. Если разъем не входит легко, не пытайтесь силой – проверьте положение контактов и убедитесь, что они не погнуты. Неправильное подключение может привести к отказу подогрева или электропривода.
Завершите установку проверкой функциональности. Включите зажигание и протестируйте все опции зеркала: складывание, регулировку, подогрев. Если зеркало не реагирует на команды, отсоедините разъем и повторите подключение. Обратите внимание на звук работы механизма – посторонние шумы указывают на неправильную установку или повреждение внутренних компонентов.
Финальный шаг – проверка герметичности. Нанесите тонкий слой силиконовой смазки на резиновый уплотнитель по периметру накладки, если он предусмотрен конструкцией. Это предотвратит попадание влаги внутрь двери и защитит электронику от коррозии. После установки проедьтесь на автомобиле и убедитесь, что накладка не вибрирует на ходу – это признак ненадежной фиксации.
