Обшивка задней двери на Škoda Karoq крепится на 8–10 пластиковых клипсах и двух винтах под заглушками. Первое, что нужно сделать – отключить аккумулятор, если планируете работать с электропроводкой (например, при замене динамика или стеклоподъемника). В противном случае рискуете спровоцировать короткое замыкание.
Начните с демонтажа декоративной накладки ручки двери. Подденьте её плоской отверткой с внутренней стороны, начиная с нижнего угла. Там расположены две скрытые защелки – не тяните резко, чтобы не сломать пластик. После этого открутите два винта Torx T20, которые фиксируют ручку и внутреннюю панель.
Следующий шаг – снятие динамика. Он крепится тремя винтами Torx T15 и подключен к разъему с защелкой. Отсоедините его, потянув фиксатор вверх. Если динамик не снимается, проверьте, не приклеен ли он к обшивке – в некоторых комплектациях используется двусторонний скотч.
Теперь обшивку удерживают только клипсы. Начинайте отсоединять её с нижнего края, постепенно перемещаясь вверх. Используйте пластиковую лопатку или широкую отвертку, обернутую изолентой, чтобы не поцарапать металл двери. Клипсы хрупкие – если одна сломается, замените её на новую (артикул 6Q0 839 335).

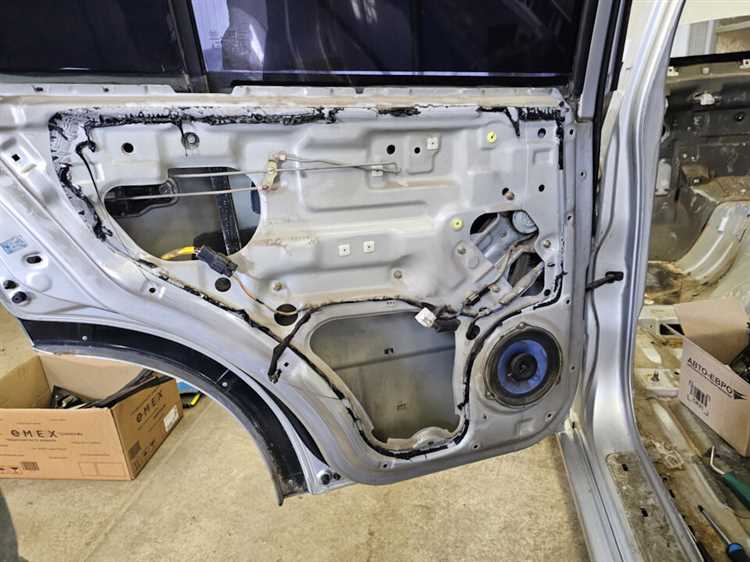

После снятия обшивки откроется доступ к механизму замка, стеклоподъемнику и проводке. Если цель – замена стекла или мотора, отсоедините разъемы и открутите крепежные болты M6. При обратной сборке убедитесь, что все клипсы встали на место – иначе обшивка будет дребезжать на ходу.
Какие инструменты понадобятся для снятия обшивки двери
Для демонтажа обшивки задней двери Škoda Karoq потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – пластиковые монтажные лопатки шириной 20–30 мм с тонким краем (толщиной не более 3 мм). Металлические аналоги использовать нельзя: они оставляют царапины на пластике и повреждают клипсы. Дополнительно нужны отвёртки: крестовая PH2 для винтов под динамик и плоская 5 мм для снятия декоративных заглушек.
Ключевой элемент – набор клипсодёров или съёмников для пистонов. В Karoq используются пластиковые фиксаторы типа «ёлочка» (артикул VAG 6X0 867 241) и металлические пружинные клипсы (например, VAG 3B0 867 291). Без специального инструмента высока вероятность их сломать. Альтернатива – самодельный крючок из стальной проволоки диаметром 2 мм, но работать им сложнее.
Для отсоединения электрических разъёмов пригодится тонкий пинцет или плоскогубцы с узкими губками. В задней двери Karoq встречаются два типа коннекторов: стандартный 6-пиновый для стеклоподъёмника и 2-пиновый для подогрева зеркала (если есть). Перед отключением рекомендуется сфотографировать расположение проводов – это упростит сборку.
Необходимые мелочи:
- Магнитная чашка или лоток для хранения винтов (в двери их 6–8 штук разного размера).
- Силиконовая смазка в спрее для обработки резиновых уплотнителей после снятия обшивки.
- Фонарик с узким лучом – освещение в дверной полости слабое, особенно в нижней части.
- Изолента для фиксации проводов, если они мешают при работе.
Если планируется замена динамика или установка дополнительной шумоизоляции, потребуется строительный фен. Он размягчает клей на заводской плёнке, предотвращая её разрывы при снятии. Температура нагрева – 60–80°C, время воздействия – 30–40 секунд на участок. Без фена плёнка часто рвётся, что ухудшает герметичность двери после сборки.
Как правильно отсоединить электрические разъемы и проводку
Перед началом отсоединения разъемов на задней двери Škoda Karoq отключите клемму аккумулятора. Это исключит риск короткого замыкания и срабатывания подушек безопасности. Основные разъемы расположены за блоком управления стеклоподъемником и динамиком – их легко идентифицировать по цветным фиксаторам: черный (питание), серый (сигнал) и белый (масса). Нажмите на пластиковый язычок фиксатора большим пальцем, одновременно потянув разъем на себя. Не тяните за провода – только за корпус.
Для отсоединения проводки зеркала заднего вида найдите овальный разъем с двумя или тремя контактами (в зависимости от комплектации). Он закреплен на кронштейне двери и часто скрыт под слоем шумоизоляции. Перед размыканием проверьте наличие защелки: на некоторых моделях она срабатывает только при нажатии на боковые выступы. Если разъем не поддается, капните в стык WD-40 и подождите 2–3 минуты – это устранит коррозию.
Датчик положения двери (если установлен) подключается через миниатюрный разъем с красным или синим фиксатором. Его легко повредить, поэтому используйте тонкую отвертку для поддевания защелки. Проводка к замку двери обычно идет в гофрированной трубке – не перегибайте ее под острым углом, чтобы не повредить жилы. Запомните или сфотографируйте расположение разъемов: на Karoq часто встречаются одинаковые по форме, но разные по назначению коннекторы.
После отсоединения оберните оголенные контакты изолентой или закройте их пластиковыми колпачками. Это предотвратит случайное замыкание при демонтаже обшивки. Если провода приклеены к металлу двери, аккуратно отделите их пластиковым шпателем – не используйте металлические инструменты, чтобы не повредить изоляцию. При обратной сборке вставляйте разъемы до щелчка, проверяя надежность фиксации.
Где находятся скрытые крепления обшивки задней двери
Обшивка задней двери Škoda Karoq фиксируется не только видимыми клипсами, но и скрытыми элементами, которые часто упускают из виду. Основные точки крепления расположены по периметру панели, но ключевые из них прячутся под декоративными накладками и в труднодоступных зонах. Начинайте осмотр с нижней части двери – здесь, за пластиковой заглушкой рядом с ручкой открывания, находится первый скрытый винт под крестовую отвёртку (размер PH2).
Второй винт спрятан под резиновым уплотнителем дверной ручки. Аккуратно подденьте уплотнитель плоской отвёрткой, начиная с верхнего угла, и отогните его вниз. Винт (обычно Torx T20) расположен в углублении под ручкой. Не пытайтесь тянуть уплотнитель резко – он легко рвётся, особенно в мороз.
Третья группа креплений – это пластиковые пистоны, скрытые под динамиком аудиосистемы. Чтобы добраться до них, снимите решётку динамика, поддев её по периметру пластиковой лопаткой. Под ней вы обнаружите три пистона (два по бокам, один снизу) и один винт Torx T20 в центре. Пистоны часто ломаются при демонтаже, поэтому заранее купите запасные (артикул для Karoq – 6X0 867 247).
В верхней части обшивки, рядом с зеркалом заднего вида, находится ещё один скрытый фиксатор. Он выглядит как небольшой выступ на металлическом каркасе двери, входящий в паз на обшивке. Чтобы освободить его, слегка надавите на обшивку вниз и одновременно потяните на себя. Если не получается – проверьте, не осталось ли незамеченных винтов под пластиковой накладкой зеркала.
Некоторые модификации Karoq имеют дополнительное крепление в районе кнопки стеклоподъёмника. Если кнопка не снимается стандартным способом (поддеванием снизу), ищите винт под декоративной заглушкой. В моделях с электроприводом заглушка может быть частью блока управления, и её придётся отсоединять целиком, предварительно отключив разъём.
В зоне дверного подлокотника скрытые крепления отсутствуют, но здесь обшивка удерживается за счёт плотной посадки на металлический каркас. При демонтаже тяните панель строго параллельно двери, иначе можно повредить пластиковые направляющие. Если обшивка не поддаётся – проверьте нижний край: иногда там остаётся незамеченный пистон или защёлка.
Последний нюанс – проводка. В задних дверях Karoq часто проходят кабели для электропривода замка или обогрева стекла. Они фиксируются пластиковыми хомутами к обшивке. Перед полным снятием панели отсоедините разъёмы (если есть) и аккуратно вытащите провода из пазов, чтобы не оборвать их. Если проводка мешает – временно закрепите её скотчем к металлу двери.
Как аккуратно поддеть и снять пластиковые клипсы без повреждений
После освобождения фиксатора потяните клипсу на себя, удерживая её за корпус, а не за ножку. У моделей с металлическим сердечником (например, N908 132 01) сначала снимите пластиковую крышку, затем извлеките сердечник отдельно. Храните снятые клипсы в магнитном лотке или контейнере с ячейками, чтобы не потерять мелкие детали. При установке обратно вставляйте клипсу в отверстие до упора, пока не почувствуете сопротивление, затем нажмите на центр до щелчка – это гарантирует правильную фиксацию.
Пошаговая последовательность демонтажа дверной карты
Начните с отсоединения минусовой клеммы аккумулятора, если планируете работать с электропроводкой. Снимите декоративную заглушку под внутренней ручкой двери – подденьте её плоской отвёрткой с тонким жалом, избегая сильного нажима, чтобы не повредить пластик. За заглушкой скрыт винт Torx T20, который необходимо выкрутить. У Шкоды Карок таких винтов два: второй расположен в нише подлокотника, под крышкой, которую также снимают отвёрткой.
Отсоедините трос открывания двери от механизма замка. Для этого сдвиньте фиксирующую скобу на тросе пальцами или плоскогубцами, затем потяните трос на себя, высвобождая его из паза. Если трос закис, обработайте соединение проникающей смазкой и дайте ей подействовать 5–10 минут. Не тяните трос с усилием – риск оборвать его минимален, но деформация крепления усложнит обратную сборку.
Аккуратно подденьте дверную карту по периметру пластиковой монтажной лопаткой или тонкой отвёрткой, обёрнутой изолентой. Начинайте с нижнего угла со стороны замка, где защёлки слабее. Карта крепится на 8–10 пластиковых пистонах – не выдёргивайте её резко, иначе пистоны сломаются. Если пистон остался в двери, извлеките его пассатижами, захватив за центральный стержень. На Шкоде Карок пистоны часто ломаются при первом демонтаже – заранее купите запасные (артикул 6Q0 867 225).
Отключите электрические разъёмы от динамика, блока управления стеклоподъёмником и подсветки. Динамик крепится тремя винтами Torx T15, после их выкручивания потяните его на себя и отсоедините клемму. Разъём стеклоподъёмника расположен за картой ближе к наружной стороне двери – нажмите на фиксатор и разъедините его движением вниз. Если разъём не поддаётся, проверьте наличие дополнительного стопора – на некоторых модификациях он скрыт под резиновым уплотнителем.
Снимите дверную карту полностью, потянув её вверх и на себя. Уложите её на чистую поверхность, избегая изгибов – пластик легко трескается при неосторожном обращении. Осмотрите металлический каркас двери на предмет коррозии или повреждений уплотнителей. Если требуется замена динамика или ремонт механизма замка, отогните влагозащитную плёнку, закреплённую на двусторонний скотч. При обратной сборке проклейте края плёнки новым скотчем, чтобы исключить попадание влаги.
Что делать, если обшивка не снимается после откручивания крепежа
Первым делом проверьте наличие скрытых фиксаторов. На Skoda Karoq обшивка задней двери удерживается не только винтами под заглушками, но и пластиковыми клипсами по периметру. Чаще всего они расположены в нижней части панели и возле ручки открывания. Используйте пластиковую лопатку или отвёртку с насадкой из мягкого материала, чтобы аккуратно поддеть обшивку в этих зонах. Начинайте с нижнего угла, постепенно продвигаясь вверх – клипсы могут сломаться при резком усилии.
Если обшивка не поддаётся, осмотрите дверную карту на предмет дополнительных креплений. В некоторых комплектациях Karoq встречаются винты под декоративными накладками динамиков или в нише для хранения. Проверьте также зону вокруг кнопки стеклоподъёмника – иногда там скрыт саморез, который легко пропустить. Для точного определения мест крепления сверьтесь с официальной схемой разборки для вашего года выпуска (например, ELSA или ETKA).
При сопротивлении обшивки не тяните её на себя с силой. Вместо этого попробуйте покачать панель из стороны в сторону, одновременно поддевая её лопаткой в разных точках. Часто проблема возникает из-за заклинивания пластиковых защёлок или прилипания уплотнителя. Нанесите на стыки силиконовую смазку или WD-40 – это снизит трение. Избегайте металлических инструментов: они оставляют царапины на пластике и могут повредить проводку, спрятанную за обшивкой.
Проводка – ещё одна причина, по которой обшивка может не сниматься. На Karoq за панелью проходят жгуты к динамикам, блоку управления стеклоподъёмником и датчику удара. Отсоедините все разъёмы, прежде чем продолжать попытки снятия. Особое внимание уделите фиксатору провода к моторчику замка – он часто цепляется за каркас двери. Если разъёмы не поддаются, не дёргайте их: нажмите на фиксаторы пальцами или тонкой отвёрткой, одновременно покачивая колодку.
В крайнем случае используйте фен для прогрева обшивки. Нагрейте пластик до 40–50°C, направляя поток воздуха на проблемные участки. Тепло размягчит клей и пластик, сделав его более податливым. Работайте быстро: после остывания эффект пропадёт. Если обшивка всё равно не снимается, проверьте, не приклеена ли она к металлу двери. На некоторых моделях производитель использует двусторонний скотч в верхней части панели – его нужно аккуратно срезать канцелярским ножом.
После успешного снятия осмотрите клипсы и защёлки на предмет повреждений. Сломанные фиксаторы замените новыми – артикул оригинальных деталей для Karoq начинается с 5Q0 839 321 (для задней двери). Перед установкой обшивки очистите посадочные места от остатков клея и грязи, а также смажьте новые клипсы силиконовой смазкой для облегчения последующей разборки.
Как избежать повреждения уплотнителей и внутренних элементов
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Уплотнители двери Шкода Карок изготовлены из мягкого EPDM-каучука, который легко деформируется при сильном натяжении или использовании металлических инструментов. Для их защиты применяйте пластиковые клипсодеры с шириной лезвия не более 5 мм – они подходят под зазоры между обшивкой и дверной картой без риска порвать резину.
Начинайте демонтаж с нижних углов обшивки, где крепления наименее уязвимы. В Шкода Карок используется 8 пластиковых пистонов (тип «X70» диаметром 7 мм) и 2 металлических винта под заглушками в ручке двери. Пистоны извлекайте вращательным движением против часовой стрелки, удерживая обшивку параллельно дверной панели – это предотвратит перекос и повреждение уплотнительного канта. Если пистон не поддается, прогрейте его феном при температуре 60–70°C в течение 10–15 секунд.
Внутренняя проводка двери проложена вдоль левого края и закреплена на металлическом каркасе пластиковыми хомутами. При снятии обшивки отсоединяйте разъемы динамика и стеклоподъемника только после того, как убедитесь, что провода не натянуты. Для этого сдвиньте обшивку на 5–7 см в сторону салона, освободив доступ к фиксаторам разъемов. Никогда не тяните за провода – используйте плоскую отвертку для нажатия на защелки.
Уплотнитель стекла фиксируется на дверной раме двумя способами: в верхней части – на клейкой ленте, в нижней – на пластиковых направляющих. При демонтаже обшивки приподнимите стекло на 2–3 см, чтобы оно не давило на уплотнитель. Если клейкая лента потеряла адгезию, замените ее на аналог 3M VHB 4910 шириной 12 мм – он выдерживает температурные перепады от -40 до +90°C и не оставляет следов при снятии.
После снятия обшивки проверьте состояние дренажных отверстий в нижней части двери. Они часто забиваются грязью и листьями, что приводит к коррозии металла и деформации уплотнителей из-за скопившейся влаги. Прочистите отверстия диаметром 8 мм проволокой или сжатым воздухом, затем обработайте силиконовой смазкой на водной основе (например, Liqui Moly Silicon-Spray) – она не разрушает резину и защищает от примерзания зимой.
При обратной установке обшивки сначала защелкните верхние пистоны, затем равномерно прижмите панель по периметру, избегая перекосов. Уплотнитель двери должен плотно прилегать к кузову без зазоров – проверьте это визуально и на ощупь. Если после сборки появился скрип, нанесите тонкий слой графитовой смазки на контактные точки обшивки и металлического каркаса.
Как собрать обшивку обратно после завершения работ
Перед установкой проверьте все крепежные элементы обшивки: клипсы, винты и пистоны. Убедитесь, что ни один из них не поврежден или утерян – на Шкода Карок задняя дверь фиксируется 8–10 пластиковыми клипсами (зависит от года выпуска) и 2–3 винтами под крестовую отвертку (обычно под заглушками в нижней части). Если клипсы сломаны, замените их на новые – артикул оригинальных деталей 5Q0 867 225 для стандартных пистонов.
Начните сборку с подключения электрических разъемов. В обшивке задней двери Карок обычно два коннектора: для кнопки стеклоподъемника (если есть) и для динамика аудиосистемы. Вставьте их до щелчка, предварительно убедившись, что уплотнительные резинки на месте – иначе внутрь попадет влага. Если разъем не фиксируется, не прилагайте силу: проверьте положение фиксатора на ответной части.
Установите обшивку на дверь, совместив отверстия под клипсы с посадочными местами на металлическом каркасе. Начинайте с верхней части, постепенно прижимая панель по периметру. Клипсы должны входить с легким усилием – если они не фиксируются, не давите: возможно, мешает уплотнитель двери или сместился пластиковый язычок. При необходимости подправьте положение обшивки рукой.
Закрепите винты в нижней части обшивки. На Карок они обычно расположены под декоративными заглушками – аккуратно подденьте их плоской отверткой, не повредив пластик. Затягивайте винты крест-накрест, чтобы избежать перекоса панели. Момент затяжки – не более 2 Н·м, иначе можно сорвать резьбу в металле двери.
Проверьте работу всех механизмов: стеклоподъемник должен двигаться плавно, без заеданий, а кнопки – нажиматься без провалов. Если дверь оборудована подогревом зеркала или дополнительными датчиками, убедитесь, что их провода не пережаты обшивкой. Запустите двигатель и протестируйте электрические компоненты – динамик должен звучать без хрипов, а подсветка кнопок – включаться с первого нажатия.
Завершите сборку установкой декоративных элементов: ручки двери, заглушек и накладок. Вставьте их на место, надавив до характерного щелчка. Если пластик не фиксируется, проверьте, не осталось ли зазоров между обшивкой и металлом двери – при необходимости подправьте положение панели. Протрите поверхность от отпечатков и пыли, чтобы избежать скрипов при эксплуатации.
