BMW E39 (1995–2004) оснащался несколькими типами радиаторов охлаждения в зависимости от двигателя. На моторах M52/M54 (2.0–3.0 л) устанавливался алюминиевый радиатор с пластиковыми бачками, артикул 17111436376 (оригинал) или аналоги от Behr (Hella 8MK 351 041-001) и Nissens (60752A). Для дизельных M57 (2.5–3.0 л) – радиатор с увеличенной площадью охлаждения, артикул 17117505000. Перед началом работ убедитесь в совместимости детали с вашим двигателем: на моделях с автоматической коробкой передач радиатор часто интегрирован с теплообменником АКПП, что требует дополнительной замены уплотнений и патрубков.
Средний ресурс штатного радиатора на E39 – 120–150 тыс. км. Признаки выхода из строя: течи по швам бачков, масляные пятна на корпусе (смешивание антифриза с маслом из-за трещин в теплообменнике), перегрев двигателя при исправном термостате и вентиляторе. Для диагностики используйте манометр: подайте давление 1.5 бар в систему охлаждения – утечки проявятся в течение 5–10 минут. Не игнорируйте мелкие подтёки: на E39 даже незначительная потеря антифриза приводит к завоздушиванию системы и локальному перегреву ГБЦ.
Инструмент для замены: набор торцевых головок (10, 13, 16 мм), трещотка с удлинителем 250 мм, плоская отвёртка (для снятия хомутов), пассатижи, ёмкость для слива антифриза (минимум 10 л), динамометрический ключ (моменты затяжки патрубков – 4–6 Н·м). Работы проводите на холодном двигателе: горячий антифриз под давлением может вызвать ожоги. Сливайте жидкость через нижний патрубок радиатора, предварительно сняв крышку расширительного бачка для сброса давления. На моделях с M54 дополнительно снимите пластиковую защиту картера – это упростит доступ к нижнему патрубку.
Ключевые моменты при демонтаже: отсоедините разъёмы вентиляторов (2 шт.), открутите крепёж радиатора (4 болта на 10 мм – 2 сверху, 2 снизу), аккуратно выньте радиатор вместе с вентиляторами, не повредив соты. На моделях с кондиционером потребуется снять конденсор (открутите 4 болта на 13 мм), предварительно стравив хладагент через сервисный порт. При установке нового радиатора замените все уплотнительные кольца на патрубках (артикул 17111740035 для верхнего, 17111740036 для нижнего) – их износ приводит к повторным течам.
После установки залейте антифриз Glysantin G48 (концентрат, разбавление 1:1 с дистиллированной водой) или аналог Febi 01089. Удалите воздух из системы через винт на корпусе термостата (M52/M54) или через верхний патрубок радиатора (M57). Запустите двигатель, прогрейте до 90°C, проверьте уровень жидкости в бачке – при необходимости долейте. Первые 500 км контролируйте температуру двигателя по приборной панели: скачки стрелки указывают на остаточный воздух в системе.
Необходимые инструменты и расходные материалы для замены радиатора
Замена радиатора на BMW E39 требует точного набора инструментов и качественных расходников. Без них процесс усложнится, а риск повреждения деталей возрастёт. Ниже перечислено всё необходимое с учётом специфики модели.
Базовый набор инструментов включает:
- Торцевые головки на 8, 10, 13 и 16 мм – для снятия креплений радиатора, вентиляторов и патрубков.
- Трещотка с удлинителем (250–300 мм) – для доступа к труднодоступным болтам за бампером и в моторном отсеке.
- Набор отвёрток: плоская (ширина 5 мм) и крестовая (PH2) – для хомутов патрубков и электрических разъёмов.
- Ключ Torx T25 – для снятия пластиковых накладок и креплений вентиляторов.
- Пассатижи или специальные клещи для хомутов – стандартные пружинные хомуты на патрубках требуют аккуратного демонтажа.
- Динамометрический ключ (диапазон 10–50 Н·м) – для затяжки болтов с рекомендуемым моментом (например, крепление радиатора – 10 Н·м).
Для работы с системой охлаждения потребуются расходные материалы. Оригинальный радиатор BMW (артикул 17111435884 для двигателей M54) – оптимальный выбор, но качественные аналоги от Behr или Nissens также подойдут. Обязательно замените:
- Патрубки радиатора: верхний (артикул 17121435885) и нижний (17121435886) – даже если они не текут, со временем теряют эластичность.
- Термостат (артикул 11531436002) – его замена рекомендуется при каждом вскрытии системы охлаждения.
- Антифриз (оригинальный BMW Coolant или аналог на основе этиленгликоля, например, Febi 01089) – около 8–10 литров для полной замены.
- Прокладки и уплотнители: кольцо уплотнительное термостата (11531436003) и прокладка крышки расширительного бачка (17111435887).
Дополнительные приспособления сэкономят время и предотвратят ошибки. Вакуумный насос для прокачки системы охлаждения (например, Motive Products 1700) избавит от воздушных пробок. Пластиковые клипсы крепления бампера (артикул 51168125188) часто ломаются при демонтаже – запаситесь 4–6 штуками. Для слива антифриза пригодится ёмкость объёмом не менее 10 литров и воронка с длинным носиком для заливки новой жидкости.
Электрические компоненты требуют особого внимания. Мультиметр поможет проверить датчик температуры охлаждающей жидкости (артикул 13621435993) и вентиляторы. Разъёмы проводки радиатора (например, коннектор вентилятора, артикул 61138380783) часто окисляются – очистите их контактной смазкой (Liqui Moly 3140). Если на машине установлен дополнительный электровентилятор, подготовьте изоленту и термоусадочные трубки для ремонта проводки.
Работа под автомобилем потребует домкрата и подставок – штатные точки подъёма BMW E39 расположены за передними колёсами и перед задними. Не используйте домкрат без страховки: минимальная высота подъёма – 35 см для доступа к нижнему патрубку радиатора. Противооткатные упоры обязательны, особенно если работа ведётся на неровной поверхности.
Для защиты рук и глаз используйте нитриловые перчатки (антифриз токсичен) и защитные очки. Пластиковые зажимы бампера и крепления радиатора хрупкие – без перчаток легко пораниться. Ветошь или бумажные полотенца пригодятся для удаления пролитого антифриза и очистки поверхностей перед установкой новых деталей.
Не экономьте на герметиках. Для уплотнения патрубков используйте только термостойкий герметик (например, Victor Reinz 70-31414-10), нанося его тонким слоем на чистые поверхности. Обычный силиконовый герметик разрушится под воздействием температуры и антифриза. Для резьбовых соединений подойдёт фиксатор резьбы средней прочности (Loctite 243) – он предотвратит самопроизвольное откручивание болтов.
Перед началом работ проверьте наличие всех деталей по VIN-коду автомобиля. На BMW E39 с двигателями M52, M54 и M57 могут отличаться артикулы радиаторов, патрубков и датчиков. Убедитесь, что выбранные расходники совместимы с вашей модификацией – ошибка в подборе приведёт к утечкам или перегреву.
Подготовка автомобиля и слив охлаждающей жидкости перед демонтажем
Перед началом работ убедитесь, что двигатель полностью остыл. На BMW E39 система охлаждения находится под давлением, и горячая жидкость может вызвать ожоги. Откройте капот и снимите крышку расширительного бачка, повернув её против часовой стрелки на 90 градусов, чтобы сбросить давление. Если жидкость находится выше отметки «MAX», слейте избыток через шланг в чистую ёмкость.
Подготовьте инструменты: торцевую головку на 10 мм для сливной пробки радиатора, плоскую отвёртку для хомутов, ёмкость объёмом не менее 8 литров (система вмещает ~7,5 л жидкости) и воронку с сетчатым фильтром. Расположите автомобиль на ровной поверхности или используйте домкрат для подъёма передней части, если требуется доступ к нижнему патрубку радиатора.
Слив охлаждающей жидкости начинайте с нижней части радиатора. На E39 сливная пробка расположена в левом нижнем углу радиатора (по ходу движения). Подставьте ёмкость под пробку, открутите её головкой на 10 мм, удерживая шланг отвода жидкости рукой, чтобы избежать разбрызгивания. Дождитесь полного слива – процесс занимает 5–7 минут.
Для ускорения слива и удаления остатков жидкости из блока цилиндров выполните следующие действия:
- Отсоедините нижний патрубок радиатора, ослабив хомут плоской отвёрткой.
- Продуйте систему через расширительный бачок сжатым воздухом (давление не более 1 бар), направив поток в сторону радиатора.
- Снимите термостат (расположен под корпусом насоса охлаждающей жидкости) и промойте его под проточной водой, если планируете повторное использование.
После слива проверьте состояние жидкости: мутный цвет, ржавчина или масляные пятна указывают на необходимость промывки системы. Для промывки залейте дистиллированную воду в расширительный бачок, запустите двигатель на 2–3 минуты, затем повторите слив. Процедуру повторяйте до тех пор, пока вода не станет прозрачной.
Закрутите сливную пробку радиатора с усилием 8–10 Н·м, предварительно заменив уплотнительное кольцо (артикул BMW 17111742319). Убедитесь, что все патрубки и хомуты надёжно закреплены. Заливайте новую охлаждающую жидкость только после установки нового радиатора, чтобы избежать повторного слива.
Снятие переднего бампера и элементов кузова для доступа к радиатору
Открутите шесть винтов Torx T25, удерживающих нижнюю часть бампера: два под номерным знаком, два в нишах буксировочных проушин и два в нижних углах. Снимите пластиковые защёлки (клипсы) по периметру бампера – для этого используйте специальный съёмник или плоскую отвёртку, поддевая их снизу. Будьте осторожны: клипсы хрупкие и часто ломаются при неаккуратном обращении. После этого аккуратно потяните бампер на себя, отсоединяя его от направляющих на крыльях.
Для полного снятия бампера отключите разъёмы противотуманных фар и датчика парковки (если установлен). На моделях с омывателями фар отсоедините шланги подачи жидкости, предварительно слив её из бачка. После демонтажа бампера снимите пластиковые подкрылки, закреплённые винтами Torx T20 и клипсами. Это откроет доступ к радиатору и его креплениям.
Проверьте состояние резиновых уплотнителей на направляющих бампера и замените их при наличии трещин или деформаций. Перед обратной установкой очистите посадочные места от грязи и нанесите силиконовую смазку на направляющие – это предотвратит скрипы и облегчит монтаж. При установке бампера сначала заведите его в верхние направляющие, затем защёлкните нижние клипсы и затяните винты с моментом 3–4 Н·м.
Отсоединение патрубков, электрических разъемов и креплений радиатора
Перед началом отсоединения патрубков слейте охлаждающую жидкость через сливной кран в нижней части радиатора или отсоедините нижний патрубок. Используйте плоскогубцы с фиксатором для ослабления хомутов на патрубках: верхний патрубок расположен справа (по ходу движения), нижний – слева. На моделях с автоматической коробкой передач дополнительно отсоедините масляный радиаторный шланг, закрепленный на левой стороне радиатора – для этого потребуется ключ на 10 мм. Обратите внимание на направление патрубков: верхний идет к термостату, нижний – к помпе. Подложите тряпку под соединения, чтобы избежать пролива остатков жидкости.
Электрические разъемы отсоединяются после снятия переднего бампера и воздухозаборного короба. На радиаторе E39 присутствуют два основных разъема: датчик температуры охлаждающей жидкости (расположен на левой стороне радиатора, рядом с верхним патрубком) и разъем вентилятора охлаждения (на правой стороне). Для отсоединения датчика температуры нажмите на фиксатор и потяните разъем вниз, избегая рывков. Вентиляторный разъем имеет красный фиксатор – сдвиньте его в сторону и аккуратно вытащите колодку. Проверьте состояние контактов: окисление или повреждение изоляции потребует замены проводки.

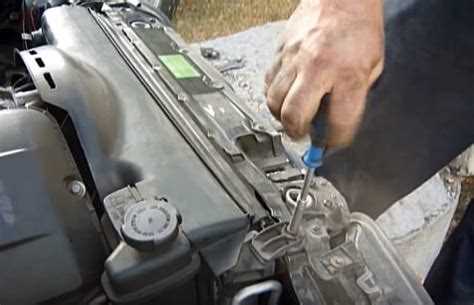

Крепления радиатора на E39 состоят из двух верхних резиновых опор и двух нижних металлических кронштейнов. Верхние опоры снимаются вручную: потяните радиатор на себя, одновременно приподнимая его вверх, чтобы вывести из пазов на кузове. Нижние кронштейны закреплены болтами на 10 мм – открутите их с помощью торцевой головки, удерживая радиатор от падения. На моделях с кондиционером дополнительно отсоедините конденсор, открутив два болта на 8 мм, фиксирующих его к радиатору. При обратной установке убедитесь, что резиновые опоры правильно встали в пазы, иначе вибрация приведет к преждевременному износу.
Демонтаж старого радиатора и проверка сопутствующих деталей
Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости в системе может превышать 90°C, что чревато ожогами. Слейте антифриз через сливной кран в нижней части радиатора, предварительно подставив емкость объемом не менее 10 литров. На BMW E39 кран расположен с правой стороны радиатора, доступ к нему открывается после снятия нижнего защитного кожуха двигателя. Если жидкость сливается медленно, ослабьте крышку расширительного бачка для сброса давления.
Отсоедините электрические разъемы вентиляторов охлаждения и датчика температуры, расположенного на левой стороне радиатора. На моделях с автоматической коробкой передач отключите масляный радиатор АКПП, если он интегрирован в основной радиатор – для этого потребуется открутить две трубки с фитингами на 17 мм. Заранее подготовьте заглушки или полиэтиленовые пакеты, чтобы предотвратить попадание грязи в систему.
Снимите верхние и нижние крепежные кронштейны радиатора, используя торцевую головку на 10 мм. На E39 верхние кронштейны фиксируются двумя болтами каждый, нижние – одним болтом и пластиковым фиксатором. Обратите внимание на состояние резиновых подушек, установленных между кронштейнами и кузовом: при наличии трещин или деформации их необходимо заменить, иначе новый радиатор будет вибрировать.
Аккуратно извлеките радиатор, наклонив его вперед и приподняв вверх. На моделях с кондиционером потребуется отвести в сторону конденсор, не отсоединяя трубки – для этого достаточно ослабить крепление конденсора к радиатору. Проверьте состояние уплотнительных колец на патрубках: если они затвердели или имеют следы износа, замените их новыми (артикул BMW 17-11-1-740-776 для верхнего патрубка, 17-11-1-740-777 для нижнего).
Осмотрите снятый радиатор на предмет течей, коррозии или механических повреждений. Особое внимание уделите местам пайки и соединениям с бачками: микротрещины часто проявляются в виде белых или зеленоватых подтеков. Если радиатор имеет следы ремонта (например, запаянные участки), высока вероятность повторного выхода из строя – в таких случаях замена обязательна.
Проверьте состояние вентиляторов охлаждения: вращение должно быть свободным, без посторонних шумов. Измерьте сопротивление электродвигателей мультиметром – для исправного вентилятора оно составляет 10–15 Ом. Осмотрите лопасти на наличие трещин или деформаций: даже незначительные повреждения снижают эффективность охлаждения на 15–20%.
Оцените целостность патрубков системы охлаждения. Верхний патрубок радиатора на E39 часто растрескивается в месте изгиба из-за постоянных температурных нагрузок. Нижний патрубок подвержен коррозии от контакта с дорожными реагентами – при наличии вздутий или размягчения резины замените его (артикул BMW 11-53-1-703-784). Также проверьте хомуты: пружинные модели (артикул 11-53-1-740-016) служат дольше винтовых, но требуют специального инструмента для установки.
Перед установкой нового радиатора очистите посадочные места от грязи и остатков старого герметика. Нанесите тонкий слой силиконовой смазки на резиновые подушки кронштейнов для облегчения монтажа. Убедитесь, что все сливные отверстия в нижней части кузова свободны – забитые дренажи приводят к скоплению влаги и ускоренной коррозии металла. После установки нового радиатора залейте свежий антифриз, соответствующий спецификации BMW (например, G11 или G12+), и удалите воздух из системы через специальный клапан на термостате.
Установка нового радиатора и подключение всех соединений
Перед установкой нового радиатора убедитесь, что посадочные места на кузове очищены от остатков старого герметика и грязи. Нанесите тонкий слой нового герметика на резиновые подушки радиатора, если они предусмотрены конструкцией – для E39 это актуально при использовании оригинальных запчастей (например, BMW 17111436378). Вставьте радиатор в нижние кронштейны, затем аккуратно прижмите верхнюю часть к рамке, избегая перекосов. Затяните крепёжные болты моментом 8–10 Н·м, начиная с центральных точек, чтобы равномерно распределить нагрузку.
Подключите верхний и нижний патрубки охлаждающей жидкости, предварительно смазав их внутренние поверхности силиконовой смазкой для облегчения монтажа. Используйте новые хомуты (например, пружинные типа Norma или оригинальные BMW 17121712297) – затягивайте их до упора, но без чрезмерного усилия, чтобы не повредить шланги. Для E39 с автоматической коробкой передач не забудьте подсоединить теплообменник ATF: патрубки к радиатору идут с маркировкой «IN» и «OUT», их перепутывание приведёт к перегреву масла.
Установите электровентилятор, закрепив его на радиаторе тремя болтами с моментом 5–7 Н·м. Подключите разъём питания вентилятора, убедившись, что фиксатор защёлкнулся – на E39 часто встречается проблема с окислением контактов, поэтому предварительно очистите их контактной смазкой (например, Liqui Moly 3140). Если автомобиль оснащён кондиционером, закрепите конденсор на радиаторе, используя пластиковые втулки и болты из комплекта (обычно M6×20).
После сборки проверьте все соединения на герметичность: залейте охлаждающую жидкость до уровня между отметками «MIN» и «MAX» на расширительном бачке, запустите двигатель и прогрейте до включения вентилятора. Осмотрите радиатор, патрубки и места стыков на предмет подтёков – при их обнаружении подтяните хомуты или замените уплотнительные кольца. Для E39 с M54 рекомендуется использовать антифриз BMW Coolant или аналог (например, Febi 02374) в пропорции 50/50 с дистиллированной водой.
