Ручка двери на Volkswagen Golf 6 (2008–2012 гг.) – один из самых уязвимых элементов кузова. Чаще всего проблемы возникают с наружной ручкой: она заедает, не возвращается в исходное положение или вовсе перестает реагировать на нажатие. Причина – износ пластиковых тяг, пружин или механизма замка. В 90% случаев ремонт требует разборки, а не полной замены детали. В этой инструкции – точный алгоритм действий без лишних шагов.
Перед началом работ подготовьте инструменты: TORX T20 (для снятия обшивки), плоскую отвертку (шириной 5–7 мм), ключ на 10 мм (для откручивания креплений замка) и силиконовую смазку (для обработки механизма после сборки). Работайте при температуре выше +10°C – пластик на морозе становится хрупким. Если ручка не поддается, не прилагайте чрезмерных усилий: проверьте наличие скрытых винтов или защелок.
На Golf 6 наружная ручка крепится на двух точках: болт под заглушкой (со стороны стекла) и фиксатор с внутренней стороны двери. Первый шаг – демонтаж обшивки. Открутите два винта под ручкой открывания двери и один – в нише подлокотника. Затем аккуратно подденьте обшивку по периметру пластиковой лопаткой, начиная с нижнего угла. Не тяните за клипсы – они легко ломаются. После снятия обшивки отсоедините разъемы проводки (если есть) и отложите ее в сторону.
Следующий этап – доступ к механизму ручки. Открутите болт TORX T20 под заглушкой (расположен ближе к зеркалу). Затем сдвиньте ручку вперед, чтобы освободить фиксатор с внутренней стороны. Обратите внимание: на некоторых модификациях Golf 6 (например, с функцией Keyless Entry) ручка дополнительно удерживается проводом антенны – его нужно отсоединить, нажав на фиксатор разъема.
После снятия ручки осмотрите тяги и пружины. Чаще всего ломается пластиковая тяга замка (артикул 1K0 839 517 A) или возвратная пружина (артикул 1K0 839 515 B). Если пружина растянута или сломана, замените ее – восстановить ее свойства невозможно. Смажьте механизм силиконовой смазкой перед сборкой, избегая попадания на резиновые уплотнители. Сборка производится в обратном порядке, но будьте внимательны: неправильная установка тяг приведет к некорректной работе замка.

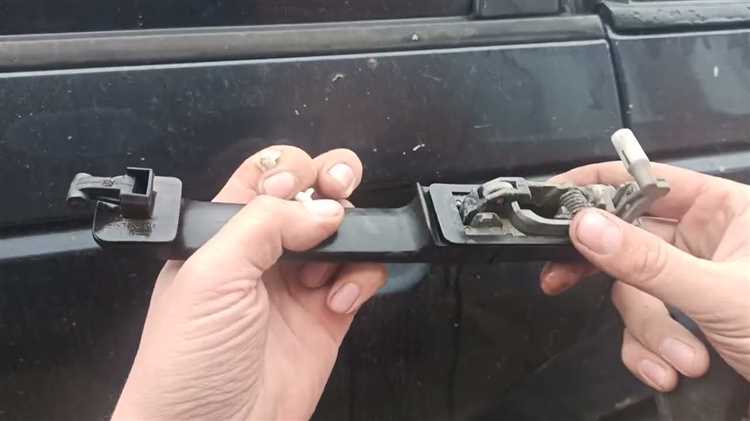

Какие инструменты понадобятся для снятия дверной ручки
Для демонтажа наружной ручки двери Volkswagen Golf 6 потребуется набор Torx T20 и T25. Эти биты необходимы для откручивания винтов крепления облицовки двери и фиксаторов самой ручки. Без них снятие облицовки станет невозможным, так как болты имеют шестигранную звездообразную головку.
Плоская отвертка с тонким жалом шириной 3–5 мм пригодится для аккуратного поддевания пластиковых клипс, удерживающих дверную карту. Важно выбирать инструмент без острых краев, чтобы не повредить пластик. Альтернативой может служить специальная лопатка для снятия обшивки, но отвертка справится не хуже при осторожном использовании.
Ключ на 10 мм или головка с трещоткой понадобятся для отсоединения тяги замка от механизма ручки. В некоторых случаях может потребоваться удлинитель для головки, так как доступ к гайке ограничен конструкцией двери. Без этого инструмента невозможно будет полностью освободить ручку от креплений.
Пассатижи с узкими губками помогут снять стопорные кольца или пружинные фиксаторы, удерживающие внутренние элементы механизма. Особенно это актуально при работе с тягами и рычагами замка. Инструмент должен быть качественным, чтобы не сорвать грани или не деформировать детали.
Фонарик с узким лучом или налобный светодиодный осветитель необходим для осмотра труднодоступных мест внутри двери. Без подсветки сложно разглядеть мелкие крепежные элементы, особенно если работа ведется в условиях слабого освещения. Рекомендуется использовать фонарь с регулировкой яркости.
Силиконовая смазка или WD-40 пригодится для обработки металлических деталей после снятия ручки, если обнаружены следы коррозии или заедания. Наносить состав следует тонким слоем на тяги, пружины и шарниры, избегая попадания на пластиковые элементы. Это предотвратит скрипы и облегчит последующую сборку.
Магнитная лента или телескопический магнитный захват поможет извлечь упавшие винты или мелкие детали из полости двери. Особенно это актуально при работе с нижними креплениями, где доступ ограничен. Альтернативой может служить пинцет с длинными губками, но магнит эффективнее в условиях ограниченного пространства.

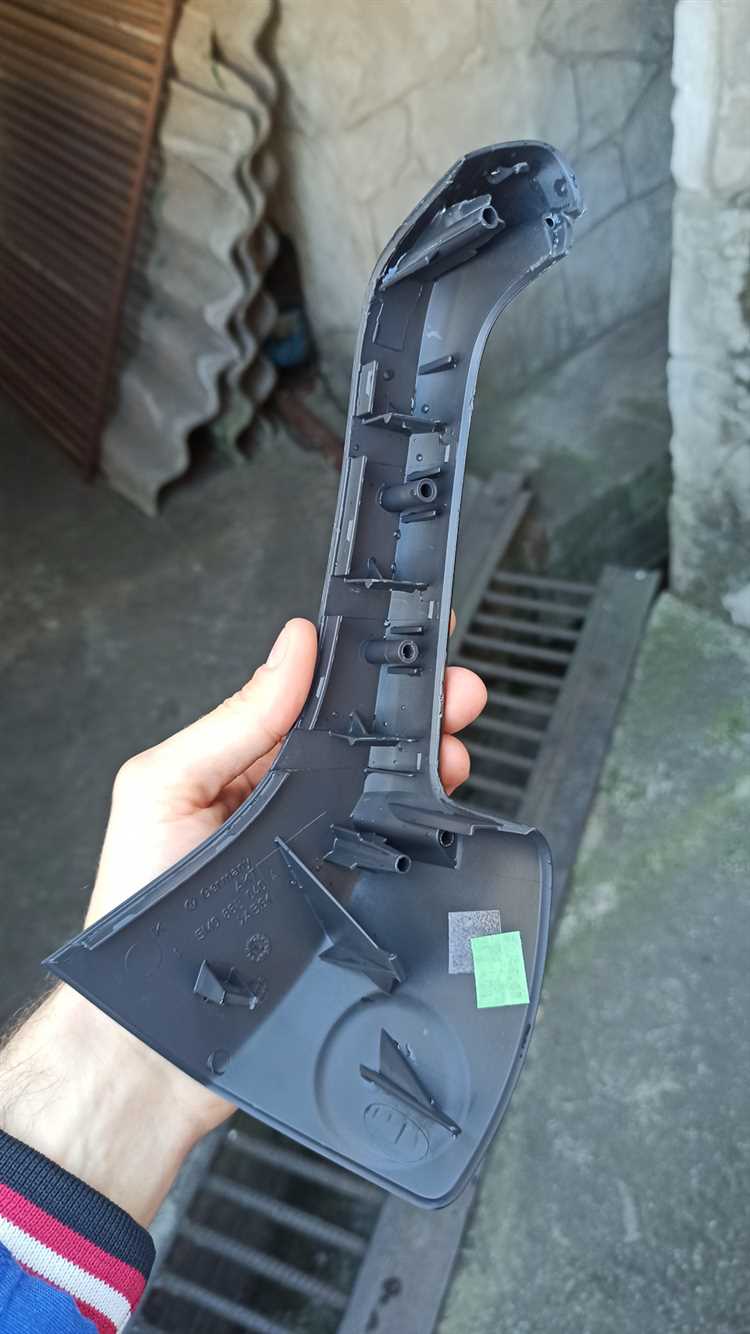

Как демонтировать обшивку двери без повреждений
Перед началом работы отключите аккумулятор, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. На Volkswagen Golf 6 обшивка крепится на пластиковых клипсах и винтах, скрытых под декоративными заглушками. Подготовьте инструменты: пластиковую лопатку для демонтажа, отвертку с плоским шлицем (3 мм), крестовую отвертку (PH2) и магнит для извлечения мелких деталей.
Первым делом снимите внутреннюю ручку открывания двери. Для этого подденьте пластиковую заглушку с торца ручки плоской отверткой и выкрутите винт под ней. Аккуратно отсоедините тягу ручки, потянув её на себя, затем сдвиньте ручку в сторону и снимите с посадочного места. Не прилагайте чрезмерных усилий – пластиковые защелки хрупкие.
Демонтируйте панель управления стеклоподъемниками. На моделях с электроприводом отсоедините разъем проводки, нажав на фиксатор. На механических версиях подденьте панель снизу пластиковой лопаткой и отщелкните её от обшивки. Винты крепления панели (обычно два) расположены под ней – выкрутите их крестовой отверткой.
Найдите и удалите все скрытые крепежные элементы. На нижней кромке обшивки двери Golf 6 расположены два винта под заглушками – снимите их, поддев отверткой. Ещё один винт находится в нише подлокотника, под резиновым уплотнителем. Проверьте наличие дополнительных креплений в районе динамика – на некоторых комплектациях там установлен саморез.
Начинайте отделение обшивки с нижнего угла двери. Вставьте пластиковую лопатку между обшивкой и металлическим каркасом, аккуратно отжимая клипсы. Работайте по периметру, постепенно продвигаясь вверх. Клипсы расположены с шагом 10–15 см – не пытайтесь отрывать обшивку резко, иначе сломаете крепления. При сопротивлении проверьте, не осталось ли незамеченных винтов.
Отсоедините проводку, если она подключена к обшивке. На дверях с электроприводом зеркал или подогревом сидений разъемы расположены в верхней части панели. Нажмите на фиксаторы и разъедините контакты. Для дверей с динамиками отсоедините провода от клемм, предварительно запомнив их расположение. Не тяните за провода – только за разъемы.
После полного отделения обшивки от двери аккуратно снимите её, избегая резких движений. Проверьте состояние клипс – поврежденные замените новыми (артикул оригинальных клипс VW: 6X0 867 241). Храните обшивку на ровной поверхности, чтобы не деформировать пластик. При обратной установке сначала подключите проводку, затем защелкните клипсы, начиная с верхней части, и затяните винты.
Если обшивка не снимается, проверьте наличие дополнительных креплений. На Golf 6 иногда встречаются саморезы под декоративными накладками в районе дверной ручки или под резиновым уплотнителем стекла. Используйте магнит для поиска металлических элементов в труднодоступных местах. Не применяйте металлические инструменты для поддевания – только пластиковые, чтобы не поцарапать лакокрасочное покрытие.
Где находятся крепления наружной ручки и как их открутить
Наружная ручка двери Volkswagen Golf 6 фиксируется тремя основными точками крепления: двумя винтами под шестигранник и одним скрытым зажимом. Первые два расположены на внутренней стороне дверной карты, доступ к ним открывается после снятия обшивки. Третий крепеж – пластиковый фиксатор – находится непосредственно под ручкой, в углублении дверного полотна.
Для доступа к винтам потребуется демонтировать дверную карту. Начните с нижнего угла обшивки, поддев пластиковые клипсы плоской отверткой. Всего их 8 штук: 3 в нижней части, 2 по бокам и 3 в верхней зоне. Отсоедините разъемы проводки (если есть) и отложите карту в сторону. После этого станут видны два винта под шестигранник на 5 мм – один ближе к замку, второй у края ручки.
Перед откручиванием винтов отсоедините тягу замка. Она крепится пластиковым зажимом на металлическом рычаге. Сожмите фиксатор пальцами и сдвиньте тягу в сторону. Если не сделать этого заранее, при снятии ручки можно повредить механизм. Винты откручивайте против часовой стрелки, удерживая ручку рукой, чтобы она не упала.
Скрытый пластиковый фиксатор находится в углублении под ручкой. Чтобы его освободить, вставьте тонкую отвертку в паз и аккуратно подденьте зажим вверх. Он должен выйти из посадочного места с характерным щелчком. Если фиксатор сломается, замените его на новый (артикул VW 1K0 839 241 B), так как повторная установка поврежденного элемента приведет к люфту ручки.
При откручивании винтов обратите внимание на их состояние. Если резьба сорвана или винты проворачиваются, используйте фиксатор резьбы (например, Loctite 243). Нанесите каплю на резьбу перед обратной установкой. Избегайте чрезмерной затяжки – момент должен составлять 4–5 Н·м, иначе можно деформировать пластиковый корпус ручки.
В некоторых случаях винты могут быть прикипевшими. Чтобы их стронуть, нанесите проникающую смазку (WD-40 или аналоги) и дайте ей подействовать 10–15 минут. Если винт не поддается, попробуйте нагреть его паяльником или строительным феном – тепловое расширение поможет ослабить резьбу. Не используйте ударную отвертку без крайней необходимости, так как это может повредить посадочные места.
После откручивания винтов и освобождения фиксатора ручка останется держаться только на направляющих. Потяните ее на себя, одновременно приподнимая вверх, чтобы вывести из зацепления с дверным полотном. Если ручка не снимается, проверьте, не осталось ли незамеченных креплений – иногда дополнительный винт прячется за уплотнителем стекла или в нише замка.
При обратной установке сначала защелкните пластиковый фиксатор, затем вставьте ручку в направляющие и затяните винты в последовательности: сначала центральный, затем крайний. Подключите тягу замка и проверьте работу механизма до установки дверной карты. Если ручка болтается или заедает, ослабьте винты и отрегулируйте положение, смещая ее на 1–2 мм в нужную сторону.
Как отсоединить тяги и электрические разъемы от ручки
Начните с отсоединения тяги замка, расположенной в нижней части ручки. Для этого сожмите фиксаторы пластикового зажима плоскогубцами и аккуратно сдвиньте тягу в сторону. На Golf 6 используется система с двумя тягами: одна управляет замком, вторая – блокировкой. Обратите внимание на их положение – при обратной сборке важно не перепутать местами. Если тяга не поддается, не прилагайте чрезмерных усилий: проверьте наличие дополнительных фиксаторов или скрытых защелок.
Электрические разъемы подключены к микропереключателям ручки, отвечающим за сигнал открытия двери. Найдите их в верхней части механизма – обычно это два или три коннектора с цветной маркировкой (чаще всего черный, белый и желтый). Чтобы отсоединить, нажмите на фиксирующую защелку пальцем или отверткой с плоским жалом и потяните разъем на себя. Избегайте резких движений, чтобы не повредить контакты. Если разъем закис, воспользуйтесь контактной смазкой WD-40 или аналогом, нанеся ее на стык и подождав 2–3 минуты.
При работе с электрикой обязательно отключите клемму аккумулятора, чтобы исключить короткое замыкание. Особое внимание уделите проводам, идущим к датчику положения ручки – они часто ломаются из-за перегибов. Если проводка повреждена, замените ее целиком или восстановите пайкой с термоусадкой. Перед отсоединением сфотографируйте расположение разъемов и тяг: это упростит сборку и поможет избежать ошибок.
После отсоединения всех элементов проверьте состояние резиновых уплотнителей на тягах и разъемах. При наличии трещин или деформаций замените их, иначе в салон может попадать влага и пыль. Для облегчения последующей сборки промаркируйте тяги и разъемы скотчем или маркером, указав их исходное положение.
Пошаговая инструкция по извлечению ручки из двери
Перед началом работ отключите аккумулятор автомобиля, чтобы избежать случайного срабатывания электрических механизмов двери. Подготовьте инструменты: пластиковые клинья для снятия обшивки, отвёртку TORX T20, плоскую отвёртку с тонким жалом, пассатижи с узкими губками и шестигранник на 3 мм. Работайте в перчатках – острые кромки металлических элементов могут повредить руки.
Снимите декоративную заглушку на торце двери, поддев её плоской отвёрткой. Открутите винт TORX T20, фиксирующий ручку к каркасу двери. Винт расположен в углублении – используйте удлинитель для отвёртки, если доступ затруднён. Отсоедините тягу замка от рычага ручки, аккуратно поддев её пассатижами за пластиковый фиксатор. Тяга тонкая, не прилагайте чрезмерных усилий, чтобы не сломать крепление.
С внутренней стороны двери отщёлкните пластиковые зажимы обшивки, начиная с нижнего угла. Используйте пластиковый клин, чтобы не повредить материал. Отсоедините разъёмы проводки от динамика и кнопок управления стеклоподъёмниками, если они есть. Открутите два винта TORX T20, крепящие обшивку к каркасу в районе ручки. Снимите обшивку, потянув её на себя и вверх, освобождая от защёлок.
Открутите два болта шестигранником на 3 мм, фиксирующие металлический кронштейн ручки к каркасу двери. Болты расположены в верхней и нижней частях кронштейна – доступ к нижнему может потребовать смещения внутренних механизмов двери. Аккуратно выньте ручку через наружное отверстие, поворачивая её под углом 45 градусов для обхода ограничителей. Если ручка не поддаётся, проверьте наличие дополнительных креплений или тяг.
При установке новой ручки соблюдайте обратный порядок действий. Смажьте силиконовой смазкой резиновые уплотнители и подвижные части механизма замка. Перед окончательной фиксацией проверьте работу ручки: она должна плавно возвращаться в исходное положение без заеданий. Подключите тягу замка, убедившись, что пластиковый фиксатор защёлкнулся до характерного щелчка.
После сборки протестируйте дверь: убедитесь, что замок срабатывает с первого нажатия, а ручка не провисает. Если механизм работает с усилием, ослабьте болты кронштейна и отрегулируйте положение ручки, смещая её на 1–2 мм в нужную сторону. Затяните болты с моментом 8–10 Н·м, избегая перетяжки. Установите обшивку, защёлкнув все пластиковые фиксаторы и закрепив винты.
Как проверить состояние механизма и заменить изношенные детали
После демонтажа ручки осмотрите тяги и рычаги на предмет деформаций или трещин. Особое внимание уделите пластиковым втулкам – они часто ломаются из-за перепадов температур. Проверьте металлические элементы на коррозию: даже небольшие очаги ржавчины могут привести к заеданию механизма. Если обнаружены повреждения, замените детали на оригинальные или аналоги с каталожными номерами 1K0 839 205 или 1K0 839 206 (в зависимости от стороны).
Смажьте подвижные части силиконовой смазкой перед сборкой. Наносите состав тонким слоем на оси рычагов и точки контакта тяг. Избегайте использования литиевых смазок – они густеют на морозе и ускоряют износ пластика. Проверьте плавность хода механизма, перемещая рычаги вручную: заедания указывают на необходимость замены или дополнительной очистки.
Оцените состояние возвратной пружины. Если она растянута или потеряла упругость, ручка не будет возвращаться в исходное положение. Замените пружину при малейших признаках износа – оригинальная деталь имеет артикул 1K0 839 215 A. При установке новой пружины убедитесь, что она правильно зафиксирована в пазах корпуса.
Проверьте электрические контакты, если ручка оснащена кнопкой центрального замка. Окисление или обрыв проводов приводят к некорректной работе системы. Зачистите контакты мелкозернистой наждачной бумагой и обработайте их контактной смазкой. При повреждении проводки замените жгут целиком – частичный ремонт ненадёжен.
Особое внимание уделите фиксатору замка. Износ зубцов или люфт в посадочном месте приводят к самопроизвольному открыванию двери. Проверьте фиксатор на наличие сколов и трещин. При необходимости замените его на деталь с номером 1K0 839 015 (для передней двери) или 1K0 839 016 (для задней).
Перед установкой ручки на место проверьте работу механизма в сборе. Подключите тяги и электрические разъёмы, затем несколько раз откройте и закройте замок вручную. Убедитесь, что все элементы двигаются синхронно, без посторонних звуков. Если слышен скрип или скрежет, разберите узел повторно и устраните причину.
При замене изношенных деталей используйте только оригинальные компоненты или проверенные аналоги. Неоригинальные запчасти часто имеют неточные размеры, что приводит к быстрому выходу из строя всего механизма. Перед покупкой сверяйте артикулы с каталогом производителя – даже малейшие различия в маркировке могут означать несовместимость.
После сборки протестируйте ручку в реальных условиях. Откройте и закройте дверь несколько раз, проверьте работу центрального замка и блокировки. Если механизм работает корректно, установите на место декоративные накладки и зафиксируйте их крепёжными винтами. При появлении люфта или заеданий разберите узел повторно и устраните дефект.
