Снятие руля на Volkswagen T4 – задача, требующая точности и соблюдения последовательности действий. Модель T4, выпускавшаяся с 1990 по 2003 год, оснащалась разными типами рулевых механизмов: с подушкой безопасности (с 1995 года) и без неё. Перед началом работ отключите аккумулятор на 10–15 минут, чтобы исключить случайное срабатывание пиропатрона подушки. Для демонтажа потребуются торкс T20, T25, ключ на 10 мм и съёмник рулевого колеса (при наличии).
На автомобилях без подушки безопасности процесс проще: достаточно открутить центральную гайку на 24 мм и снять руль с помощью съёмника или резких рывков, удерживая его за обод. В модификациях с подушкой сначала демонтируйте её, отсоединив разъёмы под рулевым колесом. Обратите внимание на положение руля относительно меток на валу – это упростит обратную установку. Не используйте ударные инструменты, чтобы не повредить шлицы вала.
При работе с электрическими компонентами (кнопки сигнала, подушка) избегайте коротких замыканий. Проверьте состояние контактного кольца (спиральной пружины) под рулём – при износе или повреждении его необходимо заменить. Если руль не поддаётся, нанесите проникающую смазку на шлицевое соединение и дайте ей впитаться 15–20 минут. Не пытайтесь снять руль силой, чтобы не деформировать рулевой вал.
После демонтажа осмотрите вал на предмет коррозии или износа. При установке нового руля убедитесь, что он садится до упора, а гайка затянута моментом 40–50 Н·м. Подключите аккумулятор и проверьте работоспособность сигнала и подушки безопасности (если есть). Если после сборки загорается ошибка подушки, сбросьте её с помощью диагностического сканера.
Как снять руль на Volkswagen T4: пошаговая инструкция
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это предотвратит случайное срабатывание подушки безопасности и короткое замыкание. На моделях T4 с 1990 по 2003 год подушка водителя удерживается двумя пружинными зажимами, расположенными за рулевым колесом. Для доступа к ним потребуется специальный инструмент – съёмник подушки безопасности или тонкая плоская отвёртка с изолированной ручкой.
Снимите центральную накладку руля, поддев её с нижней стороны пластиковым клином. Накладка крепится на защёлках, поэтому действуйте аккуратно, чтобы не повредить пластик. Под ней находится гайка крепления руля к рулевому валу – обычно это шестигранная гайка на 24 мм. В некоторых случаях может потребоваться головка с удлинителем, так как доступ ограничен.
Отсоедините разъём подушки безопасности, нажав на фиксатор и потянув его в сторону. Разъём имеет характерную жёлтую или оранжевую окраску – не перепутайте его с другими проводами. После отключения временно закрепите подушку на сиденье или другом безопасном месте, чтобы исключить случайное натяжение проводов.
Ослабьте гайку крепления руля, но не снимайте её полностью – оставьте её на несколько витков резьбы. Это предотвратит резкое соскакивание руля с вала при демонтаже. Если руль сидит плотно, постучите по нему ладонью с обратной стороны, равномерно распределяя усилие. Избегайте использования молотка, чтобы не деформировать вал или рулевую колонку.
Снимите руль, потянув его на себя с одновременным вращением влево-вправо. На валу может остаться шпонка или пластиковая втулка – запомните их положение, чтобы правильно установить руль обратно. Осмотрите вал на предмет коррозии или повреждений: если обнаружены задиры, очистите поверхность мелкозернистой наждачной бумагой и смажьте тонким слоем консистентной смазки.
При необходимости замены рулевого колеса или обслуживания контактного кольца подушки безопасности отсоедините разъём часовой пружины. Он расположен под рулевой колонкой и крепится на защёлках. Перед снятием отметьте положение кольца относительно вала, чтобы при сборке не нарушить центровку. Не вращайте кольцо без руля – это может привести к обрыву проводов.
Установка руля производится в обратной последовательности. Совместите метки на валу и рулевом колесе, затем наденьте руль до упора. Затяните гайку крепления моментом 45–55 Н·м, используя динамометрический ключ. Подключите разъём подушки безопасности и убедитесь, что фиксатор щёлкнул. Перед установкой накладки проверьте работу звукового сигнала и подушки безопасности с помощью диагностического сканера.
После сборки подключите аккумулятор и выполните пробный запуск двигателя. Убедитесь, что руль вращается плавно, без люфтов и посторонних шумов. Если на приборной панели загорелась лампа подушки безопасности, повторно проверьте все разъёмы – чаще всего проблема кроется в неплотном соединении или повреждённом проводе.
Какие инструменты понадобятся для демонтажа руля
Для снятия руля на Volkswagen T4 потребуется набор специфических инструментов, адаптированных под конструкцию автомобиля. Основной – торкс T25 или T30 (в зависимости от года выпуска), так как крепление рулевого колеса фиксируется болтом с внутренним шестигранником этого типа. Обязателен динамометрический ключ с диапазоном 20–50 Н·м для точного момента затяжки при обратной установке. Также понадобится съемник рулевого колеса с двумя или тремя лапами (например, Hazet 2171-2 или аналог), так как руль часто «прикипает» к шлицам вала. Для отсоединения подушки безопасности (если она есть) пригодится тонкая плоская отвертка или специальный пластиковый клин, чтобы аккуратно поддеть фиксаторы без повреждения контактов.
Дополнительно подготовьте мультиметр для проверки целостности цепи подушки безопасности перед демонтажем – сопротивление между контактами должно быть в пределах 2–5 Ом. Для защиты от случайного срабатывания подушки отключите аккумулятор и выждите не менее 15 минут. В некоторых случаях (особенно на моделях до 1996 года) может потребоваться головка на 17 мм для снятия центральной гайки рулевого вала, если конструкция отличается от стандартной. Храните все снятые детали в чистом лотке, чтобы избежать потери мелких элементов, таких как шайбы или стопорные кольца.
Как отключить аккумулятор перед началом работ
Перед снятием руля на Volkswagen T4 обязательно отключите аккумулятор, чтобы избежать короткого замыкания или случайного срабатывания подушек безопасности. Начните с парковки автомобиля на ровной поверхности и включения стояночного тормоза. Убедитесь, что зажигание выключено, а ключ извлечен из замка.
Откройте капот и найдите аккумулятор, расположенный в моторном отсеке справа (со стороны пассажира). На моделях T4 с 1990 по 2003 год аккумулятор может быть закрыт пластиковой крышкой – снимите её, потянув вверх или открутив крепёжные винты. Перед работой наденьте защитные перчатки и очки, так как электролит в аккумуляторе содержит серную кислоту.
После отключения минусовой клеммы переходите к плюсовой (красный провод, знак «+»). Ослабьте гайку и снимите клемму, также отведя её в сторону. Если аккумулятор крепится прижимной планкой, открутите её болты ключом на 13 мм и временно уберите. На некоторых модификациях T4 с дизельным двигателем аккумулятор может быть установлен под сиденьем водителя – в этом случае снимите сиденье, открутив четыре болта на 17 мм.
После отключения аккумулятора подождите не менее 10 минут перед началом работ с рулевым колесом. Это время необходимо для разрядки конденсаторов в системе подушек безопасности (SRS). Игнорирование этого шага может привести к случайному срабатыванию подушки при демонтаже руля, что чревато травмами и дорогостоящим ремонтом.
Если автомобиль оснащён магнитолой с кодом разблокировки, заранее узнайте его – после подключения аккумулятора потребуется ввести код для восстановления работы аудиосистемы. Также проверьте, не сбросятся ли настройки бортового компьютера или часов. На моделях T4 с 1996 года и новее отключение аккумулятора может сбросить адаптивные параметры коробки передач – учитывайте это при последующей эксплуатации.
После завершения работ по снятию руля подключите аккумулятор в обратной последовательности: сначала плюсовую клемму, затем минусовую. Затяните гайки с моментом 5–6 Н·м, чтобы избежать ослабления контакта. Убедитесь, что провода не пережаты и не касаются движущихся частей двигателя. Запустите автомобиль и проверьте работу всех систем, включая подушки безопасности, указатели поворота и звуковой сигнал.

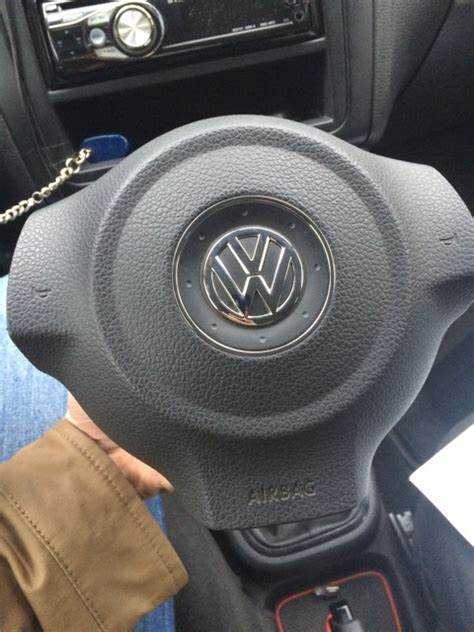

Способы снятия крышки подушки безопасности на руле
На Volkswagen T4 крышка подушки безопасности крепится двумя способами: пружинными защёлками или винтами Torx. В большинстве случаев используются защёлки, расположенные с тыльной стороны руля – для доступа к ним потребуется отсоединить аккумулятор и выждать 10–15 минут, чтобы разрядились конденсаторы системы. Снимите руль, поддев крышку пластиковыми клиньями или плоской отвёрткой, обёрнутой изолентой, начиная с нижнего края. Не применяйте силу – защёлки хрупкие и легко ломаются. Если крышка не поддаётся, проверьте наличие скрытых винтов под декоративными заглушками или в углублениях.
При винтовом креплении (обычно Torx T20 или T25) открутите два-три болта, расположенных за крышкой. На некоторых моделях T4 с многофункциональным рулём дополнительно удерживается зажимами по периметру – их нужно аккуратно отжать, двигаясь по часовой стрелке. После демонтажа крышки отсоедините разъём подушки безопасности, нажав на фиксаторы. Храните снятую подушку лицевой стороной вверх, избегая ударов и статического электричества.
Как правильно открутить центральную гайку рулевого колеса
На Volkswagen T4 центральная гайка рулевого колеса затянута с моментом 50–60 Н·м, что требует применения специального инструмента. Используйте торцевую головку на 24 мм с удлинителем и воротком – стандартный ключ не обеспечит нужного рычага. Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание подушки безопасности. Если гайка не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут.
Для фиксации руля от проворачивания попросите помощника удерживать его в положении «колёса прямо» или застопорите вал с помощью специального приспособления (например, стопорной пластины). Альтернативный метод – включить передачу (для механической КПП) или перевести селектор в положение «P» (для автомата) и затянуть стояночный тормоз. Никогда не используйте зубило или молоток для ослабления гайки – это повредит шлицы вала.
- Проверьте наличие скрытых фиксаторов: на некоторых модификациях T4 гайка может быть дополнительно закернена. В этом случае аккуратно снимите кернение плоской отвёрткой, не деформируя резьбу.
- После ослабления гайки не откручивайте её полностью сразу – сначала снимите подушку безопасности (если есть), затем верните гайку на несколько витков, чтобы избежать резкого срыва руля с вала.
- При сборке затягивайте гайку с моментом 50 Н·м, используя динамометрический ключ. Перетяжка приведёт к деформации вала, недотяжка – к люфту руля.

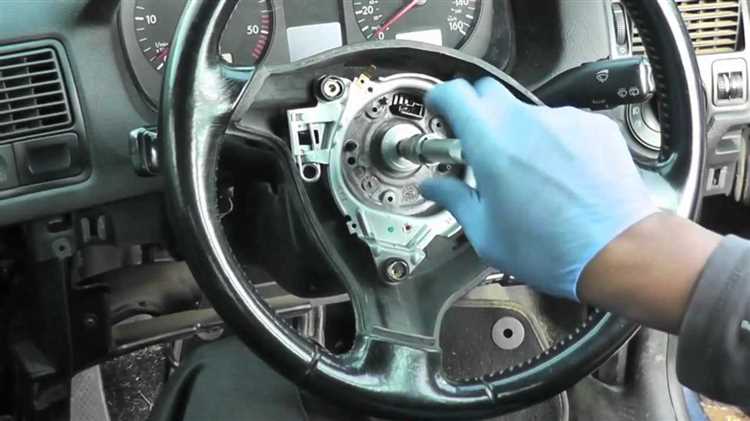

Техника безопасного снятия руля с рулевой колонки
Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». На Volkswagen T4 это критично из-за наличия подушки безопасности в рулевом колесе – случайное срабатывание может привести к травмам или повреждению системы. Выждите не менее 10 минут после отключения питания, чтобы конденсаторы в блоке управления разрядились. Игнорирование этого шага – основная причина несчастных случаев при демонтаже.
Используйте только специализированный инструмент: торкс T25 или T30 для крепёжных винтов подушки безопасности (в зависимости от года выпуска), головку на 24 мм с удлинителем для центральной гайки руля. Универсальные ключи или плоскогубцы деформируют грани крепежа, что усложнит обратную сборку. Для фиксации руля от проворачивания вставьте отвёртку в технологическое отверстие на валу колонки – это предотвратит повреждение контактного кольца подушки.
- Снимите пластиковые заглушки с тыльной стороны руля, поддев их плоской отвёрткой.
- Отверните два винта торкс, удерживающие подушку безопасности – не прилагайте чрезмерных усилий, резьба в пластиковом корпусе легко срывается.
- Аккуратно отсоедините разъём подушки, потянув за фиксатор вверх (на моделях до 1995 года разъём может быть защёлкнут сбоку).
Ослабьте центральную гайку руля на 2–3 оборота, но не снимайте её полностью – это страховка от резкого отскока руля при демонтаже. Нанесите метки совмещения на вал колонки и ступицу руля маркером или керном: даже небольшое смещение при обратной установке нарушит центровку датчика угла поворота, что вызовет ошибки ESP и ABS. Для снятия руля используйте съёмник с двумя или тремя лапами – равномерное распределение нагрузки исключит перекос и повреждение шлицев вала.
При установке руля обратно соблюдайте последовательность: сначала наживите центральную гайку, затем подключите разъём подушки безопасности и только после этого затяните крепёжные винты. Момент затяжки гайки – 50–60 Н·м; превышение приведёт к деформации вала, недостаточный момент – к люфту и стукам на неровностях. Перед подключением аккумулятора убедитесь, что все провода уложены без натяжения и не касаются движущихся частей колонки.
После сборки проверьте работоспособность звукового сигнала и подушки безопасности. Если на приборной панели загорелся индикатор SRS, выполните диагностику сканером VCDS или аналогом – коды ошибок укажут на конкретную проблему (например, обрыв цепи или неверное положение контактного кольца). Не эксплуатируйте автомобиль с неисправной системой безопасности: в случае ДТП подушка не сработает, а риск травм возрастёт многократно.
Что делать, если руль не снимается после откручивания гайки
Если руль все равно не поддается, используйте резиновый молоток или киянку. Наносите удары по задней стороне рулевого колеса через деревянный брусок – это предотвратит повреждение пластика. Удары должны быть резкими, но не чрезмерно сильными, направленными поочередно в разные точки обода. Избегайте ударов по центральной части, где расположена подушка безопасности, чтобы не спровоцировать случайное срабатывание.
На моделях T4 с 1996 года и новее руль может прикипеть к шлицам из-за коррозии или засохшей смазки. В этом случае поможет проникающая жидкость типа WD-40 или Liquid Wrench. Распылите состав на стык между рулем и валом, подождите 15–20 минут, затем повторите попытку снятия. Если жидкость не помогает, прогрейте место соединения строительным феном до температуры 60–70°C – это расширит металл и облегчит демонтаж.
Иногда руль не снимается из-за деформированных шлицов на валу или руле. Осмотрите вал с помощью фонарика: если на шлицах видны заусенцы или следы сильного износа, потребуется зачистка мелким напильником или наждачной бумагой (зернистость 400–600). Работайте аккуратно, чтобы не снять лишний металл – это нарушит посадку руля и может вызвать биение при езде.
Если руль заклинило из-за смещения подушки безопасности, отсоедините аккумулятор и подождите 10–15 минут, пока разрядятся конденсаторы системы. Затем отключите разъем подушки под рулем (обычно он расположен сзади, за заглушкой). После этого попробуйте снять руль снова – иногда контакт подушки упирается в корпус и блокирует демонтаж.
В крайнем случае используйте съемник рулевого колеса. Для T4 подойдет универсальный съемник с тремя лапами и центральным винтом. Установите лапы за обод руля, равномерно распределив нагрузку, и медленно затягивайте винт, одновременно постукивая молотком по валу. Избегайте перекосов – это может повредить шлицы или сам съемник. Если съемника нет, попробуйте обмотать руль старым ремнем и тянуть за него рывками, но этот метод менее эффективен.
После успешного снятия осмотрите вал на предмет повреждений. Очистите шлицы от ржавчины и старой смазки, нанесите тонкий слой консистентной смазки (например, Литол-24) перед установкой нового или старого руля. Если руль снимался с трудом, проверьте состояние рулевой колонки – возможно, потребуется замена подшипников или ремонт замка зажигания.
Как отсоединить электрические разъемы подушки безопасности
Перед началом отсоединения разъемов подушки безопасности на Volkswagen T4 отключите минусовую клемму аккумулятора и выждите не менее 10 минут. Это необходимо для разрядки конденсаторов в системе SRS, иначе случайное срабатывание подушки приведет к травмам. На моделях до 1996 года разъемы расположены под рулевым колесом за пластиковой накладкой, на более поздних – под крышкой с надписью «Airbag» на тыльной стороне руля.
Снимите пластиковую крышку, поддев ее плоской отверткой в специальных пазах. Разъемы подушки фиксируются защелками двух типов: желтые с пружинным фиксатором (на моделях с 1995 года) и черные с боковым замком (до 1995 года). Для отсоединения желтого разъема нажмите на фиксатор большим пальцем и одновременно потяните разъем на себя. Черный разъем требует нажатия на боковые защелки с двух сторон – используйте тонкую отвертку, чтобы не повредить пластик.
На некоторых модификациях T4 (особенно с многофункциональным рулем) подушка подключается через дополнительный разъем с проводами управления кнопками. Его отсоединяют аналогично основному, но предварительно освободите провода из пластиковых держателей на каркасе руля. Не тяните за провода – только за корпус разъема. Если разъем не поддается, проверьте наличие скрытых фиксаторов или остатков герметика, который может удерживать его на месте.
После отсоединения разъемов закрепите их изолентой или пластиковыми стяжками к рулевому валу, чтобы исключить случайное касание контактов. Это предотвратит ложное срабатывание системы при последующей сборке. Если на разъемах обнаружены следы окисления, очистите контакты спиртом и мелкозернистой наждачной бумагой (зернистость не ниже 1000), но не используйте металлические щетки – они повредят покрытие.
Перед обратным подключением убедитесь, что все провода не перекручены и не зажаты между металлическими деталями. Подключайте разъемы только после полной установки руля на место, иначе возможно повреждение контактов при вращении вала. После сборки включите зажигание и проверьте отсутствие ошибок на приборной панели – если горит индикатор «Airbag», повторно разберите узел и проверьте качество соединений.
