Демонтаж шестерни с вала электромотора требует точности и учета конструктивных особенностей узла. Чаще всего шестерни фиксируются на валу с помощью шпонок, шлицевых соединений, прессовой посадки или стопорных колец. Перед началом работ необходимо определить тип крепления: для этого осмотрите вал и шестерню на наличие видимых элементов фиксации. Например, шпоночный паз указывает на использование призматической или сегментной шпонки, а кольцевые канавки – на стопорные кольца.
Для шестерен с прессовой посадкой (натяг 0,01–0,05 мм) применяют съемники с тремя или двумя захватами. Важно подобрать съемник с усилием, соответствующим диаметру вала: для валов до 20 мм достаточно ручного инструмента с усилием 5–10 кН, для валов 20–50 мм потребуется гидравлический съемник с усилием до 30 кН. При демонтаже нагревайте шестерню до 120–150°C (например, промышленным феном или индукционным нагревателем), чтобы уменьшить натяг. Избегайте прямого нагрева вала, чтобы не повредить обмотки мотора.
Шестерни на шлицевых соединениях снимают без значительных усилий, но требуется проверка на износ шлицов. Если шестерня заклинила, используйте проникающую смазку (например, WD-40 или жидкий ключ) и выдержите 15–20 минут перед повторной попыткой. Для шестерен с внутренними шлицами применяйте оправку из мягкого металла (латунь, алюминий) и молоток с массой 0,5–1 кг, нанося удары по торцу шестерни через оправку. Избегайте ударов по зубьям – это приводит к их деформации.
Стопорные кольца демонтируют специальными щипцами: для наружных колец используйте щипцы с прямыми губками, для внутренних – с изогнутыми. Перед снятием кольца очистите канавку от грязи и смазки, чтобы избежать перекоса инструмента. Если кольцо деформировано, аккуратно срежьте его болгаркой с тонким отрезным диском (толщиной 1–1,2 мм), предварительно зафиксировав вал в тисках через мягкие прокладки.
После демонтажа осмотрите вал на наличие задиров, коррозии или остатков фиксирующих элементов. Очистите посадочные поверхности от старой смазки и продуктов износа с помощью растворителя (уайт-спирит, ацетон) и безворсовой салфетки. При повторной установке шестерни проверьте соосность и прилегание к упорным поверхностям – отклонение более 0,02 мм на 100 мм длины вала приведет к повышенному шуму и вибрации.
Необходимые инструменты для снятия шестерни без повреждений
Снятие шестерни с вала электромотора требует точного подбора инструментов, исключающих деформацию зубьев или посадочного места. Основной набор включает съемники, оправки и вспомогательные приспособления, адаптированные под конкретный тип крепления – шпонку, шлицы или прессовую посадку.
Для шестерен с прессовой посадкой (натяг 0,02–0,05 мм) применяют гидравлические или механические съемники с тремя захватами. Модели с регулируемым усилием (например, JTC-4080 или KTC-9030) позволяют контролировать давление до 10 тонн, предотвращая перекос. При работе с мелкими шестернями (диаметр до 50 мм) используют съемники с цанговым захватом, фиксирующим деталь без проскальзывания.
Шестерни на шпонках демонтируют с помощью оправок и молотка с бойком из бронзы или полиуретана. Ударная нагрузка должна распределяться равномерно – для этого применяют оправки с диаметром на 0,1–0,2 мм меньше вала. Пример: для вала Ø12 мм подойдет оправка Ø11,8 мм. Избегайте стальных молотков – они оставляют забоины на поверхности.
- Индикатор часового типа (точность 0,01 мм) – для контроля биения шестерни при снятии.
- Термофен (температурный диапазон 50–300°C) – при нагреве шестерни до 120–150°C для расширения металла.
- Струбцины с мягкими губками – фиксация мотора при работе с вертикальными валами.
- Набор щупов (0,05–1,0 мм) – проверка зазоров после демонтажа.
Для шестерен с внутренними шлицами используют специальные съемники с ответными шлицевыми вставками. Пример: съемник OTC 7374 комплектуется набором адаптеров под метрические и дюймовые стандарты (DIN 5480, ANSI B92.1). Важно подобрать вставку с минимальным зазором (не более 0,03 мм), чтобы избежать срыва шлицов.
При демонтаже пластиковых или композитных шестерен (например, в бытовых электромоторах) применяют съемники с резиновыми или силиконовыми захватами. Усилие не должно превышать 500 Н – превышение приводит к растрескиванию материала. Альтернатива: нагрев до 60–80°C с последующим аккуратным стягиванием ручным съемником.
Для фиксации вала при снятии шестерни используют тиски с медными или алюминиевыми накладками. Зажимное усилие регулируют динамометрическим ключом (максимум 20 Н·м для стальных валов Ø10 мм). При отсутствии тисков вал удерживают газовым ключом с защитными прокладками из фторопласта.
После демонтажа шестерню и вал осматривают с помощью лупы с 5–10-кратным увеличением. Микротрещины или задиры на посадочной поверхности устраняют притирочной пастой (зернистость 10–20 мкм) и чугунным притиром. Для восстановления геометрии используют алмазные надфили с радиусом 0,5–1,0 мм.
Пошаговая разборка электромотора перед демонтажем шестерни
Перед началом работ отключите электромотор от сети и снимите защитный кожух. Проверьте наличие меток на корпусе и крышках – они облегчат последующую сборку. Если меток нет, нанесите их самостоятельно керном или маркером на стыках деталей. Зафиксируйте вал от проворачивания, используя тиски с мягкими губками или специальный держатель.
Снимите крышку подшипника со стороны шестерни. Для этого открутите болты по периметру, равномерно ослабляя их крест-накрест, чтобы избежать перекоса. Если крышка прикипела, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут. Легкие удары резиновым молотком по периметру помогут сдвинуть крышку с места. Избегайте ударов по центру – это может повредить подшипник.
Отсоедините щеточный узел (если мотор коллекторный). Запомните положение щеток относительно коллектора или сфотографируйте. Открутите крепежные винты и аккуратно извлеките щетки вместе с пружинами. Проверьте состояние щеток: износ более 30% от первоначальной длины требует замены. Осмотрите коллектор на наличие подгаров – при необходимости зачистите мелкозернистой наждачной бумагой (зерно 800–1000).
Демонтируйте ротор. Для этого открутите болты крепления второй крышки подшипника и снимите её аналогично первой. Осторожно извлеките ротор, удерживая его за вал. Если ротор застрял, используйте съемник для подшипников или деревянные проставки для равномерного распределения нагрузки. Избегайте ударов по обмоткам – это может привести к межвитковому замыканию.
- Проверьте состояние подшипников. Вращайте их вручную: заедания, люфт или шум указывают на необходимость замены.
- Осмотрите вал на наличие задиров или коррозии. При обнаружении дефектов зачистите поверхность мелким напильником или шлифовальной шкуркой.
- Измерьте сопротивление обмоток мультиметром. Значения должны соответствовать паспортным данным мотора (обычно 0,5–10 Ом в зависимости от мощности).
Очистите все детали от грязи и старой смазки. Для промывки используйте неагрессивные растворители (бензин «Калоша», уайт-спирит) или специальные очистители для электродвигателей. Сушите детали при комнатной температуре или сжатым воздухом. После очистки осмотрите шестерню на предмет износа зубьев – трещины, сколы или неравномерный износ требуют её замены. Приступайте к демонтажу шестерни только после полной разборки и проверки всех компонентов.

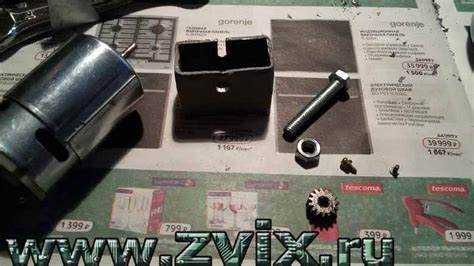

Методы фиксации вала при снятии туго посаженной шестерни
Фиксация вала – критический этап при демонтаже шестерни с натягом. Наиболее надежный способ – использование тисков с мягкими губками (медными или алюминиевыми накладками). Вал зажимают так, чтобы усилие распределялось равномерно по всей длине губок, избегая деформации. Для валов диаметром до 20 мм рекомендуется усилие зажима не более 500 Н·м, чтобы не повредить поверхность. При работе с закаленными валами (HRC 45+) применяют губки из бронзы БрАЖ9-4 для предотвращения задиров.
В случаях, когда тиски недоступны, используют специализированные стопорные приспособления. Например, для валов с шпоночным пазом подходит стопорная планка, фиксируемая болтами к корпусу мотора. Планка должна перекрывать не менее 60% окружности вала и иметь толщину не менее 5 мм для стальных валов. Для валов с резьбовым концом эффективен контргайковый фиксатор: гайка затягивается до упора, а второе приспособление (например, съемник) упирается в нее, предотвращая проворот.
При демонтаже шестерен с коническими посадочными поверхностями (конусность 1:10 или 1:12) применяют гидравлические стопоры. Устройство состоит из разрезной втулки и гидроцилиндра, создающего усилие до 10 тонн. Втулка устанавливается на вал, а гидроцилиндр через штуцер подает давление, равномерно распирая ее. Метод исключает перекос и повреждение вала, но требует точного подбора втулки по диаметру (допуск ±0,05 мм).
Для валов малого диаметра (до 10 мм) подходит фиксация через шкив или муфту. На вал надевают шкив с внутренним диаметром на 0,1–0,2 мм больше номинального, затем зажимают его в тисках или струбциной. Усилие фиксации передается через шкив, не повреждая вал. Альтернатива – использование резиновых вставок между губками тисков и валом: резина марки ИРП-1346 толщиной 3–5 мм обеспечивает надежный захват без проскальзывания при усилии до 300 Н·м.
В полевых условиях или при отсутствии инструмента применяют импровизированные методы. Один из них – фиксация вала через металлическую пластину с отверстием, закрепленную на корпусе мотора болтами. Вал пропускают через отверстие, а пластину зажимают так, чтобы она упиралась в шестерню. Для валов с лысками используют гаечный ключ, зафиксированный на лыске и упирающийся в неподвижную часть конструкции. Усилие фиксации в таких случаях не должно превышать 200 Н·м во избежание срыва лыски.
При работе с высокооборотными валами (свыше 3000 об/мин) обязательна дополнительная страховка от проворота. Перед демонтажем на вал наносят метки керном или краской для контроля смещения. В качестве страховочного элемента используют трос или цепь, закрепленную одним концом на валу, а другим – на неподвижной опоре. Трос должен быть натянут с усилием не менее 1,5 от расчетного крутящего момента съемника. Для валов из нержавеющей стали (например, 12Х18Н10Т) применяют фиксаторы с губками из фторопласта Ф-4, чтобы исключить холодную сварку.

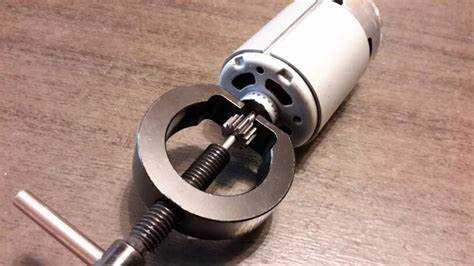

Использование съемников для шестерен разных типов и размеров
Для демонтажа прямозубых шестерен диаметром до 100 мм применяют двух- или трехлапчатые съемники с регулируемым захватом. Лапы должны плотно прилегать к торцу шестерни, не задевая зубья – минимальный зазор между лапой и зубчатым венцом составляет 2–3 мм. При работе с закаленными шестернями (HRC 50+) используют съемники с усилием до 10 тонн, оснащенные гидравлическим приводом или винтовым механизмом с шагом резьбы 2–2,5 мм. Для предотвращения деформации вала фиксируют его заднюю часть в тисках с мягкими губками или через алюминиевую прокладку.
Конические и косозубые шестерни требуют специализированных съемников с наклонными лапами, повторяющими угол зуба (обычно 15–30°). При демонтаже шестерен с модулем более 3 мм применяют съемники с опорной плитой, распределяющей нагрузку по всей плоскости торца. Для шестерен с внутренним зацеплением используют цанговые съемники с разжимными кулачками, вставляемыми в отверстие – диаметр кулачков должен превышать посадочный размер на 0,1–0,2 мм для надежной фиксации. В случае заедания шестерни на валу прогревают ее индукционным нагревателем до 120–150°C, избегая перегрева подшипников.
Для миниатюрных шестерен (диаметр менее 30 мм) подходят винтовые съемники с микрометрической подачей и лапами толщиной 1–1,5 мм. При работе с пластиковыми или композитными шестернями используют съемники с резиновыми накладками на лапах, исключающими сколы. В условиях серийного производства применяют пневматические съемники с регулируемым усилием (0,5–5 кН), оснащенные датчиками контроля момента отрыва шестерни от вала.
Разогрев шестерни: когда и как применять для облегчения демонтажа
Разогрев шестерни – метод, эффективный при демонтаже заклинивших или посаженных на вал с натягом деталей. Применяется, когда механическое воздействие (съемники, молоток) не дает результата или рискует повредить вал. Температурное расширение металла снижает силу трения между сопряженными поверхностями, облегчая снятие. Критическое условие – разница в коэффициентах теплового расширения материалов шестерни и вала. Например, стальная шестерня (коэффициент ~12×10-6 К-1) на алюминиевом валу (~23×10-6 К-1) расширится меньше, создавая зазор.
Температурный диапазон зависит от материала и термообработки. Для незакаленных сталей достаточно 150–200°C, закаленные требуют 250–300°C. Превышение 350°C опасно: может измениться структура металла, снизиться твердость или вызвать отпуск. Измеряйте температуру бесконтактным пирометром или термопарой – визуальная оценка (цвет побежалости) ненадежна. При работе с электромоторами учитывайте близость обмоток: изоляция класса F выдерживает до 155°C, класса H – до 180°C.
Инструменты для разогрева выбирайте с учетом локальности воздействия:
- Индукционный нагреватель – оптимален для шестерен диаметром от 30 мм. Нагревает только металл, не затрагивая вал. Время нагрева до 200°C – 30–90 секунд. Требует калибровки мощности: для шестерни толщиной 10 мм используйте 2–3 кВт.
- Газовая горелка – дешевый, но менее точный вариант. Применяйте наконечник с узким пламенем (№1–2), направляя его на ступицу шестерни. Избегайте перегрева зубьев – это ослабит их прочность. Равномерно вращайте деталь, не допуская локальных перегревов свыше 400°C.
- Строительный фен – подходит для мелких шестерен (до 50 мм) при температуре до 300°C. Держите фен на расстоянии 5–10 см, перемещая по окружности. Эффективен для пластиковых или композитных шестерен, где индукционный нагрев невозможен.
Техника нагрева зависит от конструкции узла. Если шестерня установлена на шпонке, разогревайте только ступицу – шпонка останется холодной, предотвращая ее деформацию. Для шестерен с прессовой посадкой нагрев комбинируйте с охлаждением вала: используйте сухой лед (-78°C) или жидкий азот (-196°C) для создания дополнительного зазора. Охлаждение вала на 100°C дает усадку ~0,1 мм на 100 мм длины, что критично для посадок с натягом 0,02–0,05 мм.
Безопасность при разогреве требует соблюдения регламентов. Работайте в вентилируемом помещении или под вытяжкой – при нагреве свыше 200°C выделяются токсичные пары смазки и металлической пыли. Используйте термостойкие перчатки (класс EN 407) и защитные очки с УФ-фильтром. При работе с индукционным нагревателем экранируйте кабель – магнитное поле может повредить электронные компоненты мотора. Заземляйте оборудование: статическое электричество при нагреве усиливает риск искрения.
После нагрева демонтаж проводите немедленно. Задержка в 10–15 секунд приводит к остыванию и повторному заклиниванию. Используйте съемник с тремя лапами, центрируя его по валу. Прилагайте усилие плавно: резкий рывок может сорвать резьбу съемника или деформировать вал. Если шестерня не поддается, повторите нагрев, увеличив температуру на 20–30°C, но не превышайте предел для материала.
Контроль результата включает проверку посадочных поверхностей. После демонтажа осмотрите вал и шестерню на предмет задиров, окалины или изменения цвета. Задиры глубиной более 0,05 мм требуют шлифовки или замены детали. Измерьте диаметр вала микрометром: уменьшение более чем на 0,02 мм от номинала указывает на необходимость восстановления (наплавка, хромирование). Для шестерен с зубчатым зацеплением проверьте биение и износ зубьев – нагрев может ускорить усталостные трещины.
Альтернативы разогреву применяйте, если метод недопустим из-за риска повреждения мотора. Например, для шестерен с пластиковыми вставками или клеевыми соединениями используйте химические растворители (ацетон для цианоакрилата, диметилсульфоксид для эпоксидных смол). В случае коррозионного заклинивания эффективны проникающие смазки (WD-40 Specialist, Kroil) с выдержкой 12–24 часа. Для особо сложных случаев комбинируйте методы: нагрев + вибрация (ударный гайковерт) или нагрев + гидравлический съемник.
