Hyundai H1 – автомобиль с рамной конструкцией, что определяет специфику точек подъема. Производитель предусматривает четыре штатные точки для установки домкрата, расположенные на лонжеронах кузова. Они обозначены специальными выемками или усиленными площадками под ребрами порогов. Использование этих зон гарантирует устойчивость и исключает повреждение кузова.
Передняя пара точек находится на расстоянии 20–25 см от передних колесных арок, за сварными швами порогов. Задняя пара смещена на 30–35 см от задних арок. На моделях с 2015 года выпуска эти участки дополнительно усилены металлическими накладками толщиной 3 мм. При подъеме обязательно проверяйте, чтобы опорная часть домкрата полностью контактировала с площадкой – это предотвращает соскальзывание.
Запрещается устанавливать домкрат на поперечины под днищем, элементы выхлопной системы или топливный бак. Эти участки не рассчитаны на нагрузку и могут деформироваться. Для подъема задней части автомобиля с полным приводом используйте только заднюю пару точек – передняя не выдержит вес трансмиссии. При работе на неровной поверхности подкладывайте под колеса противооткатные упоры.
В руководстве по эксплуатации Hyundai H1 указано, что максимальная нагрузка на одну точку не должна превышать 1,2 тонны. Превышение этого значения приводит к деформации лонжеронов. Для безопасного подъема используйте только штатный домкрат или сертифицированные аналоги с грузоподъемностью не менее 2 тонн. Перед началом работ убедитесь, что автомобиль стоит на ручном тормозе и включена первая передача (для механической коробки) или режим P (для автомата).
Какие точки подъема предусмотрены производителем Hyundai H1
Hyundai H1 оснащен четырьмя штатными точками подъема, расположенными на несущих элементах кузова. Они обозначены специальными метками в виде выштамповок или усиленных пластин под порогами автомобиля. Передние точки находятся на расстоянии 20–25 см от передних колесных арок, задние – аналогично ближе к задним аркам. Эти зоны усилены стальными усилителями, предотвращающими деформацию кузова при подъеме.
Дополнительные точки для подъема всего автомобиля (например, при замене колес или обслуживании подвески) расположены под днищем:
- Под передней поперечиной рамы – центральная точка для домкрата бутылочного типа.
- Под задней балкой – аналогичная точка, смещенная к центру автомобиля.
- Под боковыми порогами (только для подкатных домкратов) – строго по меткам, указанным в руководстве пользователя.
Использование нештатных точек (например, под рычагами подвески) может привести к повреждению кузова или аварийному соскальзыванию домкрата.
Как найти штатные поддомкратники на кузове автомобиля
На Hyundai H1 штатные поддомкратники расположены в нижней части порогов кузова, ближе к колесным аркам. Их легко опознать по утолщенным металлическим пластинам с выштамповкой или небольшими углублениями – именно эти зоны рассчитаны на точечную нагрузку от домкрата. На передней части автомобиля поддомкратники находятся на расстоянии 20–30 см от переднего края порога, на задней – аналогично, но ближе к заднему бамперу. Не пытайтесь устанавливать домкрат на гладкие участки порога или пластиковые накладки: это приведет к деформации кузова.
Чтобы точно определить место, выполните следующие действия:
- Осмотрите пороги снизу при хорошем освещении – поддомкратники часто покрыты антикоррозийным составом и выделяются на фоне остального металла.
- Проверьте наличие маркировки: на некоторых моделях Hyundai H1 рядом с поддомкратниками нанесены стрелки или надписи «Jack».
- Сравните левую и правую стороны – расположение должно быть симметричным.
- Если визуально сложно определить, приложите домкрат к порогу и слегка надавите: правильная точка не прогнется и не издаст скрипа.
На автомобилях с пробегом более 100 000 км поддомкратники могут быть скрыты под слоем грязи или ржавчины. В этом случае очистите пороги металлической щеткой и обработайте преобразователем ржавчины. Если штатные точки повреждены коррозией, используйте только проверенные альтернативные зоны – например, усиленные лонжероны под днищем, но ни в коем случае не пластиковые элементы бамперов или выхлопную систему.
Какие домкраты подходят для безопасного подъема Hyundai H1
Для Hyundai H1 с полной массой до 2,8 тонны требуются домкраты с грузоподъемностью не менее 3 тонн. Оптимальный выбор – гидравлические бутылочные домкраты с рабочим ходом от 200 мм, например, Matrix 51035 или Ombra OHT200. Они обеспечивают стабильный подъем и выдерживают динамические нагрузки при работе с коммерческим транспортом. Важно проверить наличие сертификата соответствия ГОСТ или ISO, чтобы исключить риск деформации опорной площадки.
Подкатные домкраты с низким подхватом (например, Kraft KT 820015) подходят для сервисного обслуживания, но требуют ровной твердой поверхности. Их преимущество – маневренность и возможность точного позиционирования под штатные точки подъема. Минимальная высота подхвата должна быть не более 120 мм, чтобы беспрепятственно заводиться под пороги автомобиля. Избегайте моделей с пластиковыми роликами – они быстро изнашиваются под весом микроавтобуса.

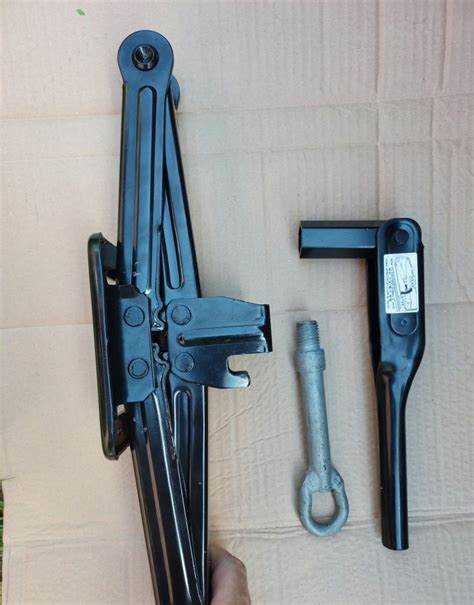

Для экстренных ситуаций на дороге подойдут ромбические домкраты с механическим приводом, такие как Autoprofi DG-03. Они компактны, но их грузоподъемность редко превышает 2 тонны, поэтому использовать их следует только для кратковременного подъема одной оси. Перед покупкой проверьте совместимость с точками крепления на Hyundai H1 – некоторые модели имеют ограниченный угол наклона винта, что затрудняет установку под низкопрофильные пороги.
При выборе домкрата обратите внимание на материал опорной площадки. Стальные модели с рифленой поверхностью (например, Jonnesway T03002B) предотвращают соскальзывание даже при работе на неровной поверхности. Алюминиевые домкраты легче, но менее устойчивы к ударным нагрузкам. Для профессионального использования рекомендуются модели с двойным гидравлическим контуром, как у Torin Big Red T93002, которые сохраняют работоспособность при повреждении одного из цилиндров.
Избегайте домкратов с максимальной грузоподъемностью, близкой к весу автомобиля. Запас прочности должен составлять не менее 20% – для Hyundai H1 это 3,3–3,5 тонны. Перед первым использованием проверьте герметичность гидравлической системы и отсутствие люфтов в механических узлах. Храните домкрат в сухом месте, чтобы предотвратить коррозию штока и внутренних уплотнений.
Как избежать повреждения порогов при установке домкрата
Пороги Hyundai H1 изготовлены из высокопрочной стали, но их защитное покрытие уязвимо к точечным нагрузкам. Стандартный ромбический домкрат создает давление до 1,2 тонны на площадь менее 10 см², что приводит к деформации металла и сколам антикоррозийного слоя. Используйте только фирменные подставки с резиновыми или полиуретановыми накладками толщиной не менее 8 мм – они распределяют нагрузку на 50–70 см², снижая удельное давление в 6–8 раз.
Точки подъема указаны в руководстве по эксплуатации: на H1 2015–2023 годов это усиленные зоны за передними и перед задними колесами, в 15 см от арок. На порогах эти участки обозначены выштамповками или наклейками с пиктограммой домкрата. Никогда не устанавливайте опору ближе 20 см к дверным проемам – там металл тоньше на 30%, а внутренние усилители отсутствуют.
Запрещается использовать деревянные бруски или кирпичи в качестве прокладок: древесина раскалывается под нагрузкой, а кирпич крошится, вызывая резкое смещение домкрата. Вместо этого применяйте алюминиевые подставки с рифленой поверхностью или специализированные адаптеры для коммерческого транспорта, например, Torin Big Red T43004 с регулируемой высотой до 50 см. Перед подъемом очистите порог от грязи и песка – абразивные частицы вдавливаются в металл, ускоряя коррозию.
При работе на неровной поверхности подложите под колеса противооткатные упоры и выровняйте домкрат по вертикали. Наклон более 5° увеличивает риск соскальзывания на 40%. Если автомобиль загружен, поднимайте его с двух сторон одновременно или используйте подкатной домкрат с широкой опорной плитой – он стабильнее штатного. После установки проверьте устойчивость: покачайте кузов – смещение более 2 мм указывает на неправильное положение опоры.
После подъема не оставляйте автомобиль на домкрате дольше 30 минут. Даже при правильной установке длительная нагрузка вызывает усталостные микротрещины в металле. Для длительных работ используйте страховочные стойки ESC-30 или аналоги с грузоподъемностью не менее 3 тонн. После завершения работ обработайте пороги антикоррозийным составом Dinitrol 4941 – он восстанавливает защитный слой и предотвращает ржавчину в местах контакта с домкратом.
Где разместить домкрат при замене переднего колеса
Перед подъемом убедитесь, что автомобиль стоит на ровной твердой поверхности, а ручной тормоз активирован. Под задние колеса подложите противооткатные упоры или кирпичи. Домкрат размещайте строго перпендикулярно земле, избегая перекосов. Используйте только штатный или сертифицированный домкрат с грузоподъемностью не менее 1,5 тонны – вес передней части Hyundai H1 достигает 1200 кг.
- Не устанавливайте домкрат под поддон двигателя, рычаги подвески или элементы выхлопной системы – это приведет к повреждениям.
- Избегайте контакта домкрата с пластиковыми накладками порогов – они не рассчитаны на нагрузку.
- При работе на мягком грунте подложите под домкрат широкую доску или металлический лист для распределения давления.
После установки домкрата поднимайте автомобиль плавно, контролируя устойчивость. Перед началом работ проверьте, что колесо свободно вращается – это подтвердит правильность подъема. Если домкрат начинает проседать или слышны скрипы, немедленно остановитесь и перепроверьте точку опоры. После замены колеса опускайте автомобиль медленно, убедившись, что все инструменты убраны из-под днища.
Где разместить домкрат при замене заднего колеса
На Hyundai H1 домкрат устанавливается строго под усиленными точками кузова, обозначенными на днище автомобиля. Для задней оси это специальные площадки, расположенные за задним колесом, ближе к арке. Они выполнены из утолщенного металла и имеют выемку для фиксации лапы домкрата. Расстояние от центра колеса до точки подъема – примерно 20–25 см в сторону багажника. Использование других мест (например, порогов или элементов подвески) приведет к деформации кузова или повреждению деталей.
Перед установкой домкрата убедитесь, что автомобиль стоит на ровной твердой поверхности, а ручной тормоз затянут. Под переднее колесо с противоположной стороны подложите противооткатный упор. Если заменяете колесо на мягком грунте, подложите под домкрат широкую доску или металлическую пластину для распределения нагрузки. Лапа домкрата должна входить в выемку на площадке без перекосов – проверьте это визуально, прежде чем начинать подъем.
На моделях Hyundai H1 с 2007 по 2018 год точки подъема могут отличаться в зависимости от типа кузова (фургон, микроавтобус, грузовой вариант). У фургонов с высокой крышей усиленные площадки смещены на 3–5 см ближе к центру автомобиля из-за измененной геометрии подвески. На грузовых модификациях с рессорной подвеской допускается установка домкрата под балку заднего моста, но только при использовании гидравлического подкатного домкрата с широкой опорой.
Неправильное размещение домкрата – основная причина падения автомобиля при замене колеса. Избегайте установки под пластиковые накладки порогов, топливный бак (расположен с левой стороны под днищем) или элементы выхлопной системы. При подъеме следите, чтобы колесо отрывалось от земли равномерно, без рывков. Если домкрат начинает проседать или скрипеть, немедленно остановитесь и переставьте его в правильную точку.
После подъема автомобиля на нужную высоту зафиксируйте его страховочной подставкой (треногой) под ту же усиленную площадку. Никогда не работайте под машиной, удерживаемой только домкратом. Для моделей с пневмоподвеской (опция на некоторых версиях) перед подъемом отключите систему через кнопку в салоне или снимите клемму с аккумулятора, чтобы избежать автоматического опускания кузова.
Как правильно поднимать автомобиль при работе с подвеской
При подъеме используйте гидравлический домкрат грузоподъемностью не менее 2 тонн. Поднимайте автомобиль плавно, контролируя положение домкрата: его опорная площадка должна полностью контактировать с точкой подъема, без перекосов. После достижения нужной высоты сразу установите подставки (козлы) под те же точки опоры, что и домкрат, – никогда не работайте под машиной, удерживаемой только домкратом. Для Hyundai H1 минимальная высота подставок – 35 см, чтобы обеспечить доступ к элементам подвески.
Если требуется снять колесо или демонтировать стойку, сначала ослабьте колесные болты на земле (момент затяжки для H1 – 90–110 Н·м). Поднимайте автомобиль до тех пор, пока колесо не оторвется от земли на 5–7 см – этого достаточно для большинства операций. При работе с задней подвеской учитывайте, что пружины могут оставаться под нагрузкой даже после снятия амортизатора: используйте специальные стяжки для пружин, чтобы избежать их резкого распрямления.
После завершения работ опускайте автомобиль медленно, проверяя, чтобы все элементы подвески заняли штатное положение. Перед пробным выездом затяните колесные болты на земле с указанным моментом и проверьте уровень жидкости в гидроусилителе руля (при наличии) – утечки часто проявляются после вмешательства в подвеску. Если при подъеме использовались дополнительные опоры (например, под двигатель), убедитесь в их полном удалении перед запуском двигателя.
Какие подставки использовать для дополнительной фиксации Hyundai H1
Для Hyundai H1 подходят подставки с грузоподъемностью не менее 3 тонн. Модель автомобиля имеет снаряженную массу от 1,9 до 2,3 тонны в зависимости от модификации, поэтому запас прочности обязателен. Оптимальный выбор – регулируемые стальные подставки с широким основанием, например, Torin T43004 или Omega 97956. Они выдерживают до 6 тонн и оснащены зубчатой рейкой для точной настройки высоты.
Избегайте алюминиевых подставок – они легче, но менее устойчивы к динамическим нагрузкам. При работе с H1 важна стабильность: подставки должны устанавливаться на ровную твердую поверхность, например, бетон или асфальт. Если ремонт проводится на грунте, используйте металлические пластины толщиной не менее 10 мм под опоры для распределения нагрузки.
Подставки размещаются строго под штатными точками домкрата, указанными в руководстве по эксплуатации. Для H1 это усиленные зоны на лонжеронах: передние – в 20 см от передних колес, задние – в 30 см от задних. Неправильное расположение может привести к деформации кузова или срыву подставки. Проверяйте фиксацию после установки: подставка не должна качаться или проседать под весом автомобиля.
Для длительных работ (например, замена подвески) рекомендуется использовать парные подставки с обеих сторон автомобиля. Это исключает перекос кузова и снижает риск падения. Если подставка одна, поднимайте автомобиль поэтапно: сначала одну сторону, зафиксируйте, затем другую. Никогда не оставляйте H1 на домкрате без подставок – гидравлические механизмы не рассчитаны на длительную статическую нагрузку.
При выборе обращайте внимание на высоту подставок. Минимальная высота для комфортной работы с H1 – 300 мм, максимальная – 500 мм. Модели с большим диапазоном регулировки (например, Hein-Werner HW93642) удобнее, но тяжелее. Для точной настройки используйте уровень: даже небольшой наклон автомобиля может исказить результаты ремонта, особенно при работе с тормозной системой или трансмиссией.
После установки подставок проверьте их надежность, покачав автомобиль руками. Если подставка смещается или автомобиль проседает, немедленно опустите его и переустановите опоры. Не используйте самодельные конструкции из кирпичей, деревянных брусков или других непрочных материалов – они не обеспечивают необходимой жесткости и могут разрушиться под нагрузкой.
Что делать, если домкрат соскальзывает с точки подъема
Первым шагом проверьте состояние опорной площадки домкрата и кузова автомобиля. На Hyundai H1 штатные точки подъема расположены на расстоянии 20–25 см от порогов, ближе к передним и задним колесам. Если домкрат скользит, осмотрите металл на наличие ржавчины, грязи или деформаций – даже незначительный изгиб может сместить точку контакта. Очистите поверхность от песка и масла, используя металлическую щетку и обезжириватель. При сильной коррозии обработайте участок преобразователем ржавчины и нанесите тонкий слой смазки на основе молибдена, чтобы снизить трение.
Используйте резиновую или пластиковую накладку между домкратом и кузовом. Стандартные ромбические домкраты часто комплектуются съемными подпятниками, но их площадь недостаточна для надежной фиксации. Вырежьте прокладку из листовой резины толщиной 5–7 мм размером 10×10 см или приобретите универсальные противоскользящие накладки с рифленой поверхностью. Убедитесь, что накладка не перекрывает дренажные отверстия в порогах – вода, скопившаяся внутри, ускорит коррозию.
Отрегулируйте угол установки домкрата. На Hyundai H1 точки подъема имеют небольшой наклон внутрь кузова, поэтому домкрат должен располагаться строго перпендикулярно земле. Если инструмент отклоняется более чем на 5 градусов, подложите под его основание деревянный брусок или металлическую пластину толщиной 15–20 мм. Для гидравлических подкатных домкратов используйте регулировочные винты на опорной платформе, чтобы выровнять положение. Избегайте подъема на неровных поверхностях – даже уклон в 3 градуса увеличивает риск соскальзывания на 40%.
Зафиксируйте автомобиль дополнительными упорами. Если домкрат продолжает скользить, установите под колеса, противоположные поднимаемой стороне, противооткатные башмаки или деревянные чурки сечением не менее 10×10 см. Для передней оси используйте упоры под задние колеса, для задней – под передние. На рыхлом грунте подложите под башмаки металлические листы или фанеру толщиной 12 мм, чтобы предотвратить их погружение. При работе на подъеме или спуске обязательно затяните стояночный тормоз и включите первую передачу (для МКПП) или режим «P» (для АКПП).
Замените домкрат при износе опорных элементов. Если после всех мер предосторожности инструмент продолжает соскальзывать, проверьте его техническое состояние. У ромбических домкратов износ резьбы винта более 0,5 мм или трещины в шарнирах снижают устойчивость на 60%. Гидравлические модели требуют проверки уровня масла и отсутствия утечек – даже 10% нехватка жидкости уменьшает грузоподъемность на 25%. Для Hyundai H1 с полной массой до 2,8 тонны используйте домкраты с минимальной грузоподъемностью 3 тонны и опорной площадкой не менее 70×70 мм. При частых работах рассмотрите покупку подкатного домкрата с низким профилем и резиновым подпятником увеличенной площади.
Какие ошибки чаще всего допускают при установке домкрата на Hyundai H1
Первая и самая опасная ошибка – установка домкрата на неровную или мягкую поверхность. Владельцы Hyundai H1 часто пренебрегают проверкой грунта, подкладывая домкрат на гравий, песок или даже траву. Это приводит к проседанию опоры, смещению автомобиля и риску падения. Для безопасной работы требуется твердая ровная площадка: бетон, асфальт или специальные противооткатные плиты. Если под рукой только грунт, подложите под домкрат широкую доску или металлический лист толщиной не менее 10 мм.
Вторая распространенная ошибка – игнорирование штатных точек подъема, указанных в руководстве по эксплуатации. На Hyundai H1 предусмотрены специальные усиленные зоны на порогах кузова, обозначенные треугольными метками или выштамповками. Установка домкрата в произвольном месте (например, под задним мостом или балкой) деформирует кузов и может привести к трещинам в лонжеронах. На передней части порога точка подъема расположена на расстоянии 20–25 см от переднего колеса, на задней – 30–35 см от заднего.
Третья ошибка – использование домкрата с недостаточной грузоподъемностью. Hyundai H1 в зависимости от модификации весит от 1,8 до 2,3 тонны. Многие владельцы применяют штатный домкрат из комплекта (рассчитанный на 1,5–2 тонны) для подъема полностью загруженного автомобиля, что приводит к его поломке или соскальзыванию. Для безопасного подъема требуется домкрат с запасом грузоподъемности не менее 30% от массы автомобиля. Например, для H1 с полной массой 2,3 тонны нужен домкрат на 3 тонны.
- Подъем автомобиля без предварительной фиксации колес. Даже на ровной поверхности машина может покатиться, если не затянуть стояночный тормоз и не подложить противооткатные упоры. На Hyundai H1 с автоматической коробкой передач обязательно перевести селектор в положение «P», на механике – включить первую передачу или задний ход.
- Использование домкрата с поврежденной или изношенной опорной площадкой. Трещины, сколы или деформации снижают устойчивость и увеличивают риск соскальзывания. Перед работой осмотрите опору: на ней не должно быть ржавчины, глубоких царапин или следов перегрева.
- Подъем автомобиля за одну сторону без страховки. Если требуется заменить одно колесо, многие поднимают только нужную сторону, забывая о том, что центр тяжести смещается. В результате машина может опрокинуться. Правильно поднимать сначала всю переднюю или заднюю часть, установив домкрат под центральную точку, а затем страховать подставками.
Четвертая ошибка – работа под автомобилем без страховочных подставок. Домкрат – это временная опора, не предназначенная для длительной нагрузки. Даже небольшой удар или вибрация могут привести к его падению. После подъема Hyundai H1 на нужную высоту обязательно установите под кузов металлические подставки (козлы) в местах, указанных в сервисной документации: под лонжероны или специальные усиления днища. Расстояние между подставками и кузовом должно быть минимальным, чтобы исключить проседание.
Пятая ошибка – пренебрежение проверкой давления в шинах перед подъемом. Если колесо спущено, домкрат может соскользнуть с порога из-за изменения геометрии кузова. Перед началом работ убедитесь, что давление во всех шинах соответствует норме (для H1 – 2,2–2,5 бара в зависимости от нагрузки). Также проверьте целостность резины: порезы или вздутия увеличивают риск прокола при подъеме.
Шестая ошибка – установка домкрата на пластиковые или декоративные элементы кузова. Некоторые владельцы пытаются подложить домкрат под бампер, пороги с накладками или пластиковые подкрылки, что приводит к их разрушению. На Hyundai H1 металлические пороги скрыты под пластиковыми накладками, но точки подъема находятся именно под ними. Чтобы добраться до металла, снимите накладку или используйте специальную проставку, распределяющую нагрузку.
Седьмая ошибка – подъем автомобиля с работающим двигателем. Вибрация от работающего мотора увеличивает нагрузку на домкрат и снижает его устойчивость. Перед началом работ заглушите двигатель, дайте ему остыть (если он горячий) и отключите аккумулятор. Это исключит случайное включение стартера или электрических систем, которые могут вызвать движение автомобиля.
Восьмая ошибка – использование самодельных или нестандартных приспособлений. Некоторые владельцы заменяют штатный домкрат бревнами, кирпичами или гидравлическими подъемниками от другой техники. Это опасно: самодельные опоры не выдерживают расчетных нагрузок, а несовместимые домкраты могут повредить кузов. Для Hyundai H1 подходят только сертифицированные домкраты с S-образной опорой или ромбические модели с регулируемой высотой подъема. Перед покупкой сверьтесь с техническими характеристиками автомобиля.
