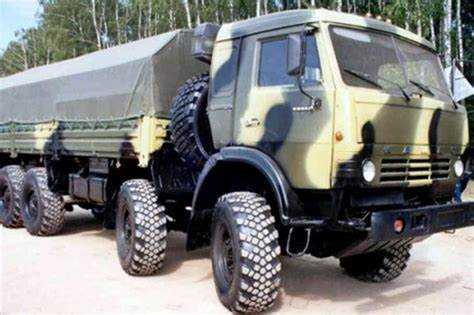

Обзор камаз что где находится

КамАЗ – это не просто грузовик, а сложная инженерная система, где каждый узел имеет строго определённое место и функцию. Знание точного расположения агрегатов критически важно для диагностики, ремонта и обслуживания. В этой статье разберём ключевые компоненты по зонам: кабина, рама, моторный отсек, трансмиссия и ходовая часть.

Кабина – центр управления, где сосредоточены органы контроля и вспомогательные системы. Под приборной панелью (слева от руля) находится блок предохранителей и реле, закрытый пластиковой крышкой. За сиденьем водителя – отсек с аккумуляторными батареями (обычно две, 12 В каждая) и блоком управления двигателем (ЭБУ). На полу кабины, под ковриком, расположен люк доступа к топливному насосу высокого давления (ТНВД) для моделей с механическим впрыском. В правой части кабины, за пассажирским сиденьем, – ниша для инструмента и огнетушителя.

Моторный отсек – зона повышенного внимания. Двигатель (чаще всего КамАЗ-740, рядный 8-цилиндровый) установлен на подрамнике, доступ к нему открывается при поднятии кабины. Справа от двигателя (по ходу движения) расположены: турбокомпрессор, масляный фильтр, топливные фильтры грубой и тонкой очистки. Слева – генератор, стартер, компрессор пневмосистемы. В передней части отсека – радиатор охлаждения, интеркулер (для турбированных версий) и вентилятор с вязкостной муфтой. Под двигателем, на картере, – масляный поддон с пробкой слива.

Рама и трансмиссия – основа шасси. Коробка передач (обычно 154-я или ZF) крепится к картеру маховика двигателя. Сцепление – сухое, двухдисковое, с гидравлическим приводом; главный цилиндр расположен на раме слева, рабочий – на КПП. Карданные валы (передний и задний) передают крутящий момент на мосты. Редукторы мостов (средний и задний) – двухступенчатые, с блокировкой межколёсного дифференциала. На раме также закреплены: топливные баки (слева и справа), воздушные ресиверы пневмосистемы, бачок гидроусилителя руля (спереди, рядом с радиатором).

Ходовая часть включает подвеску, колёса и тормозную систему. Передняя подвеска – зависимая, на полуэллиптических рессорах с гидравлическими амортизаторами. Задняя – балансирная, с реактивными штангами. Тормозные механизмы – барабанные, с пневматическим приводом; тормозные камеры расположены на мостах. Стояночный тормоз – трансмиссионный, с механическим приводом на карданный вал. Для доступа к ступицам колёс требуется снять колёса и тормозные барабаны – под ними находятся подшипники и сальники.

При обслуживании учитывайте: доступ к ТНВД и форсункам возможен только при поднятой кабине, для чего используйте штатные упоры. Проверка уровня масла в двигателе и КПП проводится щупами, расположенными на левой стороне моторного отсека. Воздушные фильтры (основной и предварительный) находятся в правом крыле кабины, за пластиковой крышкой. Для замены топливных фильтров отключите подачу топлива краном на баке и сбросьте давление в системе.

Где что расположено в КамАЗе: подробный разбор узлов

Двигатель КамАЗа размещён в передней части рамы, под кабиной. На моделях с рядным шестицилиндровым агрегатом (например, КамАЗ-5490) он смещён влево относительно продольной оси для оптимального распределения веса. Доступ к нему осуществляется через откидную кабину или съёмные боковые панели моторного отсека. Для обслуживания топливной аппаратуры и турбокомпрессора предусмотрены лючки в верхней крышке капота – их расположение указано в технической документации под индексами Т-1 и Т-2.

Коробка передач крепится непосредственно к картеру маховика двигателя через фланец. На моделях с механической трансмиссией (КамАЗ-6520) рычаг переключения выведен в кабину через туннель пола, а на автоматических версиях (КамАЗ-54901) блок управления расположен под приборной панелью слева от рулевой колонки. Сливная пробка КПП находится в нижней части картера, рядом с датчиком уровня масла – её положение обозначено шестигранником на 17.

Топливные баки на большинстве моделей установлены по бокам рамы: основной (210 л) – справа, дополнительный (170 л) – слева. Заправочные горловины выведены на наружные панели под дверями кабины. Фильтр грубой очистки топлива расположен перед насосом высокого давления, закреплён на кронштейне с правой стороны двигателя. На моделях с системой Common Rail (КамАЗ-6580) топливный насос установлен на задней стенке блока цилиндров.

Пневматическая система управляется блоком подготовки воздуха, который находится под кабиной с правой стороны. Ресиверы (три основных) закреплены на лонжеронах рамы: передний – под кабиной, средний – за топливным баком, задний – перед мостами. Клапан аварийного растормаживания выведен на панель приборов и дублируется кнопкой на переднем бампере. Штуцеры для подключения внешних потребителей расположены на задней поперечине рамы.

Электрооборудование сосредоточено в двух основных зонах: под капотом и в кабине. Аккумуляторные батареи (две по 190 А·ч) установлены в контейнере за кабиной с левой стороны. Блок предохранителей и реле находится под приборной панелью, доступ к нему открывается через лючок в нижней части панели. Генератор расположен на передней части двигателя, привод осуществляется поликлиновым ремнём от шкива коленвала. Стартер закреплён на картере маховика снизу.

Тормозная система включает компрессор, установленный на двигателе слева, и тормозные камеры на мостах. На переднем мосту камеры расположены снаружи балки, на заднем – внутри, между рессорами. Регулятор тормозных сил (РТС) закреплён на раме за кабиной, его рычаг соединён с задним мостом через тягу. Стояночный тормоз воздействует на задние колёса через энергоаккумуляторы – их положение совпадает с тормозными камерами.

Система охлаждения состоит из радиатора, расположенного перед двигателем, и расширительного бачка на правом крыле. Вентилятор с вязкостной муфтой установлен на ступице перед радиатором, привод осуществляется ремнём от шкива коленвала. Термостат находится в корпусе на передней части блока цилиндров, доступ к нему открывается после снятия верхнего патрубка. На моделях с интеркулером (КамАЗ-65115) дополнительный радиатор установлен перед основным, крепится к раме через резиновые подушки.

Расположение основных агрегатов двигателя и их доступность для обслуживания

На двигателях КамАЗ серии 740 (например, 740.60-360 или 740.73-400) основные агрегаты сгруппированы на передней и верхней частях блока цилиндров. Топливный насос высокого давления (ТНВД) расположен слева по ходу движения, закреплён на передней крышке блока и закрыт защитным кожухом. Доступ к нему открывается после демонтажа бокового щитка кабины и снятия воздушного фильтра – операция занимает 15–20 минут при наличии стандартного инструмента (ключи на 12, 14, 17). Форсунки установлены в головках блока цилиндров и требуют снятия клапанных крышек для замены или регулировки; при этом правая головка доступнее левой из-за отсутствия мешающих элементов системы охлаждения. Турбокомпрессор размещён на выпускном коллекторе с правой стороны и закрыт теплозащитным экраном – для его обслуживания достаточно отсоединить патрубки и открутить три болта крепления, но при демонтаже важно не повредить уплотнительные кольца на впускном тракте.

Масляный фильтр и масляный насос находятся на нижней части двигателя, справа от поддона картера. Фильтр вкручивается вертикально и заменяется без дополнительных операций, но для доступа к насосу требуется снятие поддона – процедура осложняется необходимостью слива масла и демонтажа защиты картера. Генератор и стартер закреплены на передней части блока: генератор – слева, на кронштейне с регулировочным винтом, стартер – справа, под выпускным коллектором. Для замены стартера приходится отсоединять теплообменник и часть выпускной системы, что увеличивает время работ до 40–60 минут. При обслуживании ремней привода агрегатов (генератора, компрессора, насоса ГУР) ключевая сложность – ограниченное пространство между радиатором и двигателем: для замены ремня генератора достаточно ослабить натяжной ролик, а вот ремень компрессора требует предварительного снятия шкива вентилятора.

Схема размещения топливной системы: баки, фильтры и насосы

Топливные фильтры грубой и тонкой очистки размещены в моторном отсеке на специальном кронштейне с правой стороны двигателя. Фильтр грубой очистки (сетчатый, 100 мкм) установлен перед подкачивающим насосом низкого давления, фильтр тонкой очистки (сменный картридж, 2–5 мкм) – после него, перед ТНВД. На моделях с двигателями Cummins ISLe дополнительно монтируется фильтр-сепаратор с водоотделителем, расположенный под кабиной на раме. Замена фильтров проводится каждые 15–20 тыс. км, при этом рекомендуется использовать оригинальные элементы (артикулы 53205-1117010 для грубой очистки, 53205-1117040 для тонкой) или аналоги с аналогичными характеристиками давления (до 0,4 МПа).

Топливоподкачивающий насос низкого давления (шестерёнчатого или мембранного типа) установлен на двигателе и обеспечивает подачу топлива из баков к ТНВД с давлением 0,2–0,4 МПа. На моделях с электронным управлением (например, КамАЗ-5490 с двигателем Mercedes OM457) используется электрический насос, расположенный в левом баке, который включается при повороте ключа зажигания. Для проверки работоспособности насоса достаточно прослушать характерный гул в течение 2–3 секунд после включения зажигания – отсутствие звука указывает на неисправность реле или самого насоса. При замене рекомендуется использовать насосы с производительностью не менее 120 л/ч (артикул 53205-1106210 для механических, 53215-1106210 для электрических).

Как найти и проверить элементы тормозной системы под кабиной и на раме

Тормозная система КамАЗа сосредоточена в двух ключевых зонах: под кабиной и вдоль рамы. Начните с осмотра пространства между лонжеронами рамы сразу за передним мостом. Здесь расположены основные компоненты пневматической системы: тормозные краны, клапаны управления и ресиверы. Ресиверы легко идентифицировать по цилиндрической форме и патрубкам с быстросъемными соединениями – их должно быть два или три, в зависимости от модели (например, КамАЗ-5320 имеет два ресивера по 20 литров). Проверьте крепление кронштейнов: болты М12 должны быть затянуты моментом 80–100 Н·м, а резиновые подушки не иметь трещин.

Под кабиной, в районе передней поперечины рамы, находится тормозной кран (комбинированный или двухсекционный). Его корпус изготовлен из алюминиевого сплава и имеет три штуцера: подвод воздуха от ресивера, выход к тормозным камерам передней оси и магистраль к задней тележке. Для проверки работоспособности отсоедините пневмопроводы и подайте воздух под давлением 6–8 бар – при нажатии на педаль тормоза должен слышаться четкий щелчок клапанов. Если звук отсутствует или сопровождается шипением, замените уплотнительные кольца (артикул 5320-3514010 для двухсекционного крана).

• Тормозные камеры передней оси крепятся к суппортам болтами М14×1,5. Их две на колесо: одна для рабочего тормоза (диаметр мембраны 240 мм), вторая – для стояночного (160 мм). Проверьте целостность мембран: при подаче воздуха шток должен выдвигаться плавно, без заеданий, на 30–40 мм. Если ход меньше 25 мм, замените мембрану (артикул 5320-3519050).
• На задней тележке тормозные камеры расположены на кронштейнах моста. Здесь используются камеры с пружинными энергоаккумуляторами (тип 24/24). Для проверки стояночного тормоза стравите воздух из камеры – шток должен полностью втянуться. Если этого не происходит, разберите камеру и замените пружину (усилие сжатия 600–700 Н).
• Регулировочные рычаги тормозных механизмов (разжимные кулаки) находятся на балках мостов. Проверьте люфт: при вращении червяка шток тормозной камеры должен перемещаться на 1–2 мм за один оборот. Если люфт превышает 3 мм, замените червячную пару (артикул 5320-3501090).

Магистрали пневмосистемы проложены вдоль лонжеронов рамы и закреплены хомутами через каждые 500–600 мм. Осмотрите трубопроводы на предмет коррозии и перегибов: стальные трубки диаметром 12 мм не должны иметь вмятин глубиной более 1 мм, а резиновые рукава – трещин и вздутий. Особое внимание уделите соединениям у тройников и угольников: утечки воздуха чаще всего возникают в местах обжатия фитингов. Для проверки нанесите мыльный раствор – пузырьки укажут на негерметичность.

На раме за кабиной установлен защитный клапан (артикул 5320-3527010), предотвращающий падение давления в контурах при обрыве магистрали. Его корпус имеет два штуцера: вход от ресивера и выход к тормозным камерам. Для проверки подайте воздух и перекройте магистраль после клапана – давление не должно падать более чем на 0,1 бар за 5 минут. Если утечка больше, замените клапан целиком: ремонтные комплекты для него не предусмотрены.

Для доступа к элементам под кабиной используйте смотровую яму или подъемник. Демонтируйте защитный кожух трансмиссии (4 болта М10) и брызговики (по 2 болта на сторону). При работе с пневмосистемой обязательно стравите давление из ресиверов, открыв сливные краны – остаточное давление может достигать 8 бар. Инструмент для проверки: манометр с диапазоном 0–10 бар, динамометрический ключ, набор головок на 12, 14, 17 мм и плоскогубцы для снятия стопорных колец тормозных камер.

Расположение коробки передач, раздаточной коробки и карданных валов

Коробка передач на КамАЗах модельного ряда 5320, 6520 и их модификациях установлена непосредственно за двигателем, крепится к картеру маховика через промежуточный корпус сцепления. Её продольное расположение смещено влево относительно продольной оси автомобиля на 50–70 мм для компенсации габаритов двигателя и обеспечения доступа к сливной пробке. В моделях с двигателями Cummins или ЯМЗ-238 коробка передач может иметь дополнительный удлинитель картера для совмещения с раздаточной коробкой на полноприводных версиях. При демонтаже требуется отсоединять тяги управления, гидропривод сцепления и карданный вал заднего моста.

Раздаточная коробка на полноприводных КамАЗах (например, 4310, 43118) монтируется за коробкой передач через фланцевое соединение и фиксируется на поперечной балке рамы. Её корпус выполнен из чугуна с ребрами жесткости, а выходные валы расположены под углом 12° к горизонтали для снижения нагрузок на карданные шарниры. На моделях с блокировкой межосевого дифференциала (КамАЗ-6350) раздаточная коробка оснащена пневматическим приводом, управляемым из кабины. Для обслуживания требуется слив масла через две пробки – в нижней части корпуса и на боковой поверхности для удаления осадка.

Карданные валы на КамАЗах подразделяются на три основных: от коробки передач к раздаточной (если есть), от раздаточной к переднему и заднему мостам. Вал привода заднего моста на моделях 6520 и 65115 имеет длину 1800–2200 мм и состоит из двух частей с промежуточной опорой на раме, компенсирующей прогибы. Шарниры крестовин смазываются через пресс-масленки каждые 10 000 км; при появлении люфта свыше 0,15 мм требуется замена крестовины. На полноприводных версиях передний карданный вал короче (1200–1500 мм) и оснащен дополнительным защитным кожухом для предотвращения повреждений при движении по бездорожью.

На моделях с двухступенчатой раздаточной коробкой (КамАЗ-4350) карданный вал привода переднего моста подключается через муфту отключения, расположенную на фланце раздаточной коробки. При эксплуатации в условиях низких температур рекомендуется использовать смазку Литол-24 или её аналоги с температурой застывания не выше -40°C. Замена карданных валов проводится комплектно: при повреждении одного элемента меняются все валы, связанные с данным узлом, во избежание дисбаланса и вибраций.

Для проверки соосности коробки передач и раздаточной коробки используется индикатор часового типа с ценой деления 0,01 мм. Допустимое отклонение осей – не более 0,3 мм на длине 1000 мм. При превышении этого значения требуется регулировка положения раздаточной коробки с помощью прокладок под её опорами. На моделях с автоматизированной коробкой передач (ZF 16S2220) карданные валы имеют усиленные шлицевые соединения, рассчитанные на крутящий момент до 2500 Н·м.

Где искать электрические блоки, предохранители и реле в кабине и под капотом

Основной блок предохранителей и реле в кабине КамАЗа расположен под приборной панелью с левой стороны, за пластиковой крышкой. Крышка крепится на защёлках или винтах – в зависимости от модели (например, КамАЗ-5490 или 6520). Внутри находятся предохранители на 5–30 А, отвечающие за освещение, приборы, стеклоочистители, аварийную сигнализацию и систему отопления. Реле здесь управляют стартером, ближним светом, звуковым сигналом и другими критическими цепями. Маркировка нанесена на внутренней стороне крышки или на самом блоке.

Под капотом электрические компоненты сгруппированы в двух местах. Первый блок – рядом с аккумуляторной батареей, под защитным кожухом. Здесь установлены мощные предохранители на 40–120 А для генератора, системы зажигания, ABS и дополнительного оборудования. Второй блок – на передней панели кабины, ближе к радиатору, где размещены реле вентилятора охлаждения, топливного насоса и компрессора кондиционера. В моделях с Евро-5 (например, КамАЗ-6580) здесь же находится блок управления AdBlue.

Для доступа к дополнительным реле и предохранителям в кабине откройте бардачок или снимите нижнюю панель под рулевой колонкой. В этих местах часто скрыты элементы управления подогревом сидений, зеркал, розеткой 12 В и системой круиз-контроля. На моделях с мультиплексной проводкой (КамАЗ-54901) часть реле может быть вынесена в отдельный модуль за центральной консолью – ищите его за магнитолой или климат-контролем.

Проверяя предохранители, обращайте внимание на цвет и маркировку: жёлтый – 20 А, зелёный – 30 А, синий – 15 А. Реле идентифицируются по номерам, указанным на корпусе (например, 90.3747 для реле стартера). При замене используйте только оригинальные или сертифицированные аналоги – нестандартные элементы могут привести к короткому замыканию или возгоранию. В случае отсутствия схемы на крышке блока обратитесь к руководству по эксплуатации конкретной модели – расположение может отличаться даже в рамках одного семейства (например, между КамАЗ-43118 и 43114).
