На корпусе блока питания положительный контакт маркируется символом «+», цветом (обычно красный) или текстовой меткой. В разъёмах типа 2.1×5.5 мм или 5.5×2.5 мм центральный штырь чаще всего является положительным, но встречаются исключения – например, в некоторых адаптерах для ноутбуков. Всегда сверяйтесь с документацией или тестером: мультиметр в режиме измерения постоянного напряжения покажет положительное значение при правильном подключении щупов.
При подключении устройств с полярностью соблюдайте два правила: проверка перед подачей питания и использование защитных элементов. Диоды Шоттки или предохранители на входе предотвратят обратный ток, если полярность будет нарушена. Для плат с микроконтроллерами (Arduino, STM32) даже кратковременная переполюсовка вызывает необратимые повреждения встроенных стабилизаторов напряжения.
В системах с резервным питанием (UPS, аккумуляторы) положительная полярность определяет направление заряда. При параллельном подключении нескольких источников одноимённые полюса соединяются вместе – иначе возникает короткое замыкание. Для литий-ионных батарей переполюсовка при зарядке вызывает перегрев и возгорание, поэтому контроллеры заряда (например, TP4056) строго следят за соответствием полярности.

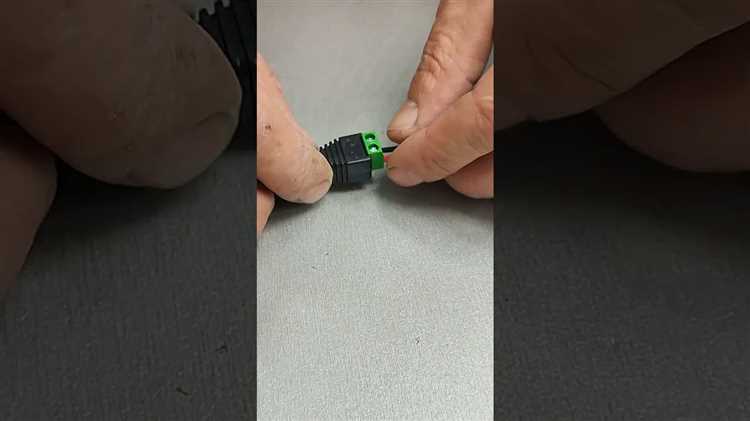

Как определить полярность разъема блока питания по маркировке
На плоских разъемах (например, Molex или JST) полярность указывается цветом проводов или надписями на пластиковом корпусе. Красный провод традиционно соответствует «+», черный – «−», но это не универсальное правило. Внимательно проверяйте маркировку: иногда белый или синий провод может быть положительным, а зеленый – отрицательным, особенно в блоках питания для ноутбуков или LED-лент.
- Центральный контакт цилиндрического разъема – «+» в 90% случаев.
- На разъемах с ключом (например, USB-C) полярность определяется конструкцией, но маркировка «+» и «−» может отсутствовать.
- В блоках питания для камер и роутеров часто используется обратная полярность: внешнее кольцо – «+», центральный штырек – «−».
Для проверки используйте мультиметр в режиме измерения постоянного напряжения. Подключите черный щуп к предполагаемому «−», красный – к «+». Если прибор показывает положительное значение (например, +12 В), полярность определена верно. Отрицательное значение (например, −12 В) указывает на обратную полярность.
Ошибка в определении полярности может привести к выходу устройства из строя. Особенно уязвимы микросхемы, конденсаторы и светодиоды. Если маркировка неясна, а документация недоступна, обратитесь к специалисту или замените блок питания на модель с четко указанной полярностью.

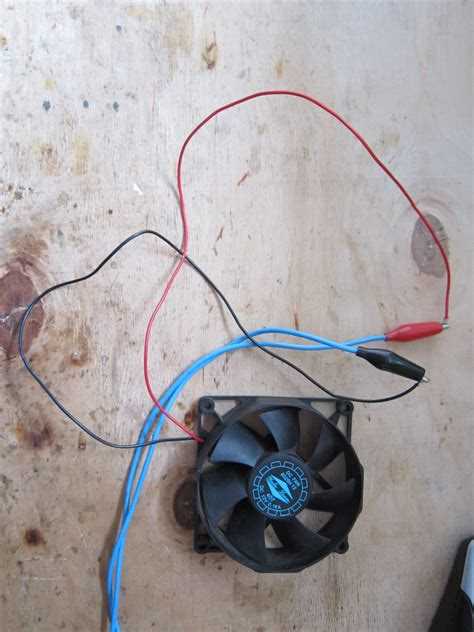

Почему важно соблюдать полярность при подключении устройств
Соблюдение полярности критично не только для защиты устройств, но и для безопасности пользователя. Блоки питания с выходным напряжением выше 12 В при неправильном подключении способны вызвать возгорание изоляции проводов или корпуса устройства. В аккумуляторных системах, например, в литий-ионных батареях, обратная полярность провоцирует химическую реакцию с выделением тепла и газов, что приводит к взрыву или пожару. Всегда проверяйте маркировку разъёмов: «+» на блоке питания должен совпадать с «+» на устройстве, а центральный контакт в разъёмах типа DC-005 или Molex должен соответствовать положительному полюсу. Используйте мультиметр в режиме измерения постоянного напряжения для верификации перед подключением.

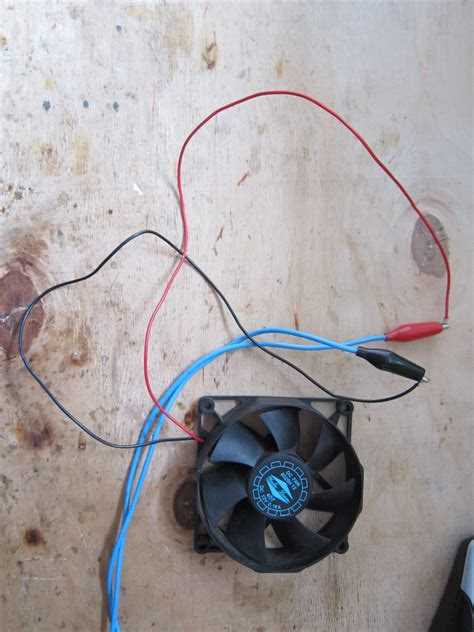

Какие последствия возникают при неправильном подключении полярности
Подключение блока питания с обратной полярностью приводит к немедленному короткому замыканию на уровне полупроводниковых элементов. В микросхемах и транзисторах возникает лавинообразный пробой p-n-переходов, так как обратное напряжение превышает допустимые 0,6–0,7 В для кремниевых приборов. Даже кратковременное воздействие вызывает необратимые изменения кристаллической структуры, снижая пороговое напряжение и увеличивая ток утечки до 10–50 мА, что делает устройство неработоспособным.
В электролитических конденсаторах полярность критична: при обратном включении оксидный слой разрушается, а внутреннее сопротивление падает до единиц ом. Это провоцирует разогрев электролита, его испарение и последующий взрыв корпуса. Давление внутри конденсатора достигает 2–3 атмосфер, что приводит к разрыву алюминиевой оболочки и выбросу горячих газов. Для конденсаторов ёмкостью свыше 100 мкФ процесс занимает менее 5 секунд.
В цепях с импульсными преобразователями неправильная полярность вызывает срабатывание защитных диодов Шоттки, рассчитанных на прямой ток до 1–3 А. При обратном включении диоды переходят в режим обратного пробоя, рассеивая мощность до 10 Вт, что приводит к их перегреву и деградации за 200–300 мс. В результате преобразователь теряет стабилизацию, а выходное напряжение может возрасти до 150–200% от номинала, повреждая подключённую нагрузку.
Для устройств с литий-ионными аккумуляторами обратная полярность вызывает неконтролируемый разогрев элементов из-за внутреннего короткого замыкания. Температура батареи поднимается до 120–150°C, что инициирует термическое разложение электролита и выделение кислорода. Взрывной характер реакции приводит к разрушению корпуса и возгоранию. Даже частичное повреждение снижает ёмкость аккумулятора на 30–70% и увеличивает внутреннее сопротивление в 5–10 раз.
В аналоговых схемах, например, операционных усилителях, обратная полярность вызывает смещение рабочей точки транзисторов в область насыщения. Это приводит к искажению сигнала, появлению постоянной составляющей на выходе и перегреву кристалла. Для ОУ типа LM358 или NE5532 превышение обратного напряжения на 1 В выше допустимого вызывает необратимое увеличение входного тока смещения до 1–2 мкА, что делает усилитель непригодным для точных измерений.
При подключении светодиодных лент обратная полярность вызывает пробой кристаллов. Для белых светодиодов с рабочим напряжением 3–3,3 В обратное напряжение свыше 5 В разрушает люминофор и снижает световой поток на 80–90%. В RGB-лентах повреждаются только те каналы, где полярность была нарушена, что приводит к дисбалансу цветопередачи и появлению паразитных оттенков.
Как проверить полярность блока питания с помощью мультиметра
Перед проверкой установите мультиметр в режим измерения постоянного напряжения (DCV) с пределом, превышающим заявленное выходное напряжение блока питания. Например, для блока на 12 В выберите диапазон 20 В. Подключите чёрный щуп к разъёму COM, а красный – к VΩmA. Если мультиметр не поддерживает автоматический выбор диапазона, выставите предел вручную, иначе показания будут некорректными.
Включите блок питания в сеть, но не подсоединяйте его к нагрузке. Коснитесь щупами контактов выходного разъёма: чёрным – к внешнему контакту (обычно минус), красным – к центральному (плюс). Если напряжение отображается с положительным знаком, полярность совпадает с маркировкой. Отрицательное значение указывает на обратную полярность – центральный контакт является минусом, а внешний – плюсом.
Для блоков с нестандартными разъёмами (например, USB-C или коаксиальными) используйте распиновку производителя. У USB-C плюс обычно находится на контактах A4/A9, минус – на A1/A12. При отсутствии документации прозвоните контакты в режиме проверки диодов: красный щуп на предполагаемый плюс, чёрный – на минус. Если мультиметр показывает падение напряжения (0,3–0,7 В), полярность определена верно.
При проверке импульсных блоков питания учитывайте, что некоторые модели выдают напряжение только под нагрузкой. Подключите резистор 10–50 Ом (мощностью не менее 5 Вт) между выходными контактами и повторите измерение. Если напряжение отсутствует без нагрузки, это нормально – такие блоки требуют минимального тока для стабилизации выходного сигнала.
Зафиксируйте результаты и сравните их с маркировкой на корпусе блока. Расхождение в 5–10% допустимо, но если полярность не совпадает, замените блок или используйте его только с устройствами, поддерживающими обратную полярность. Храните мультиметр с отключёнными щупами, чтобы избежать случайного короткого замыкания при следующем использовании.
Отличия положительной и отрицательной полярности в разных типах разъемов
Полярность блока питания определяет, как распределяется напряжение между контактами разъема. В большинстве случаев центральный контакт (или внутренний провод) служит положительным полюсом, а внешний корпус или оплётка – отрицательным. Однако это правило не универсально: в некоторых стандартах, например, в разъёмах DC 5.5×2.1 мм, встречаются оба варианта. Производители часто маркируют полярность символами «+» и «−» на корпусе адаптера или разъёме, но отсутствие маркировки требует проверки мультиметром.
Разъёмы USB Type-A и Type-C имеют фиксированную полярность: контакт VBUS (обычно красный провод) – положительный, GND (чёрный) – отрицательный. Исключение – кабели с поддержкой USB Power Delivery, где полярность может динамически меняться при согласовании профиля питания. Для устройств с разъёмом USB-C критически важно использовать сертифицированные кабели, так как неправильное подключение может привести к выходу из строя контроллера питания.
В автомобильных разъёмах прикуривателя (12 В) центральный контакт всегда положительный, а боковые лепестки – отрицательные. Однако в некоторых китайских адаптерах встречается обратная полярность, что опасно для устройств без защиты от переполюсовки. Перед подключением необходимо проверять схему разъёма тестером, особенно если адаптер не имеет заводской маркировки. Для защиты электроники рекомендуется использовать предохранители на 10–15 А.
- Разъёмы Molex (4-pin) в компьютерных блоках питания: жёлтый провод (+12 В), чёрный – земля (GND). Красный провод (+5 В) также положительный, но используется реже. Ошибка при подключении может сжечь материнскую плату или накопители.
- Разъёмы SATA Power: оранжевый провод (+3.3 В), красный (+5 В), жёлтый (+12 В). Все чёрные провода – земля. Смешивание линий питания приводит к короткому замыканию.
В аудиоразъёмах 3.5 мм (TRS) полярность зависит от назначения: в монофонических конфигурациях наконечник – сигнал (+), кольцо – земля. В стереоразъёмах наконечник – левый канал (+), кольцо – правый (+), основание – общий минус. При подключении активных колонок или микрофонов ошибка в полярности приводит к фазовому сдвигу и искажению звука. Для проверки используют генератор сигнала и осциллограф.
Разъёмы XLR, применяемые в профессиональной аудиотехнике, имеют чёткую полярность: контакт 2 – «горячий» (+), контакт 3 – «холодный» (−), контакт 1 – земля. Балансные кабели XLR минимизируют помехи, но требуют соблюдения полярности. При подключении микрофонов или звуковых карт ошибка вызывает инверсию фазы, что заметно на низких частотах. Для диагностики используют тестер полярности или анализатор спектра.
В промышленных разъёмах M12 полярность зависит от кодировки: тип A (4-pin) чаще всего имеет контакт 1 – +24 В, контакт 4 – GND. Тип B (5-pin) может использовать контакты 1 и 2 для питания (+ и −), а остальные – для сигналов. Производители оборудования (например, Siemens или Phoenix Contact) указывают схему в документации. Подключение без проверки приводит к повреждению датчиков или контроллеров.
Для проверки полярности без мультиметра можно использовать светодиод с резистором на 1 кОм: при правильном подключении он загорится. Однако этот метод не работает с высоковольтными цепями (>30 В) и не определяет динамическую полярность (как в USB-C). В критичных системах (медицинское оборудование, авиация) применяют разъёмы с механической защитой от переполюсовки, например, LEMO или Binder, где неправильное подключение физически невозможно.
Какие устройства требуют строгого соблюдения полярности питания
Электролитические конденсаторы при обратной полярности вздуваются, текут или взрываются. Алюминиевые конденсаторы на 16 В и выше выдерживают обратное напряжение не более 1,5 В в течение нескольких секунд. Танталовые конденсаторы серии KEMET T491 при обратной полярности деградируют за 10–50 мс, образуя низкоомные мосты между обкладками. В импульсных источниках питания (например, LM2596) обратное подключение входного конденсатора вызывает его мгновенное разрушение с последующим коротким замыканием на плате.
Аккумуляторы литий-ионного типа (Li-ion, LiPo) при обратной полярности заряда воспламеняются. Батареи формата 18650 с защитой (например, Samsung INR18650-35E) отключаются при обратном токе свыше 3 А, но незащищённые элементы взрываются при обратном напряжении 0,5 В. В электротранспорте (электросамокаты, e-bike) обратное подключение BMS-платы к аккумуляторному блоку вызывает необратимое повреждение балансировочных цепей и контроллера заряда.
Электродвигатели постоянного тока с постоянными магнитами (например, коллекторные моторы серии RS-555) при обратной полярности меняют направление вращения, но в сервоприводах (MG996R, SG90) это приводит к сбою обратной связи и выходу из строя потенциометра. В бесколлекторных двигателях (BLDC) обратное подключение ESC-контроллера (например, SimonK 30A) вызывает пробой MOSFET-ключей из-за отсутствия защиты от обратного тока. В шаговых двигателях (NEMA 17) обратная полярность на обмотках приводит к перегреву драйвера (A4988, DRV8825) и сбою микрошагового режима.

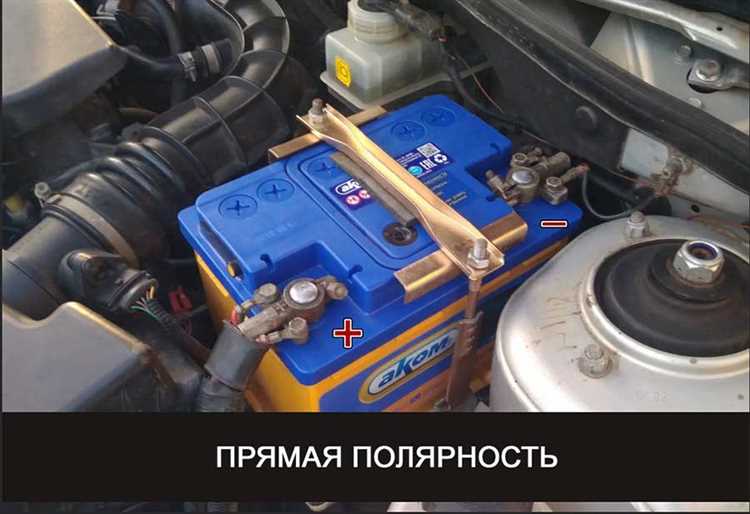

Как исправить ошибку подключения при перепутанной полярности
Первым шагом проверьте устройство на видимые повреждения: вздутые конденсаторы, следы гари на плате или оплавленные провода. Если блок питания (БП) имеет защиту от обратной полярности – предохранитель или диод Шоттки – замените сгоревшие элементы. Для проверки используйте мультиметр в режиме прозвонки: измерьте сопротивление между входными контактами устройства. Значение близкое к нулю указывает на короткое замыкание, требующее замены повреждённых компонентов. При отсутствии опыта пайки обратитесь к специалисту, чтобы избежать дополнительных повреждений.
Если устройство не подаёт признаков жизни, отключите его от сети и дайте остыть в течение 10–15 минут. Подключите БП с правильной полярностью, используя маркировку «+» и «−» на разъёмах или проводах. Для проверки работоспособности подайте питание на нагрузку с низким энергопотреблением, например, светодиод с резистором 220–470 Ом. Если устройство не реагирует, проверьте целостность дорожек на плате с помощью мультиметра в режиме измерения напряжения: при правильном подключении на входе должно быть номинальное напряжение БП (например, 12 В), а на выходных цепях – соответствующее рабочее напряжение схемы.
В случае сгорания микросхем или стабилизаторов напряжения замените их на аналогичные по характеристикам. Для поиска неисправных элементов сверьтесь со схемой устройства или даташитом компонентов. При отсутствии схемы используйте логический подход: проверьте цепи питания от разъёма до ключевых узлов (например, процессора или контроллера). Если после замены компонентов устройство не заработало, протестируйте его с заведомо исправным БП, чтобы исключить скрытые повреждения в цепях питания.
