Датчик положения коленчатого вала (ДПКВ) на Лада Приора – ключевой элемент системы управления двигателем. Его неисправность приводит к невозможности запуска мотора или его нестабильной работе. На автомобилях с 16-клапанным двигателем (модели 21126, 21127) датчик установлен на задней стороне блока цилиндров, рядом с маховиком. Точное расположение – между 4-м и 5-м цилиндрами, в районе шкива коленвала.
Для доступа к ДПКВ потребуется снять защиту картера (если установлена) и частично демонтировать пластиковый кожух ремня ГРМ. На 8-клапанных версиях (двигатель 21116) датчик находится в аналогичном месте, но его проще обнаружить: он закреплён на кронштейне рядом с масляным фильтром. В обоих случаях разъём подключения расположен сверху, что облегчает диагностику.
Перед заменой датчика убедитесь в отсутствии повреждений проводки и окисления контактов. Стандартный ДПКВ для Приоры – индуктивного типа, артикул 2112-3847010 (или его аналоги). При установке нового датчика соблюдайте зазор между его сердечником и зубцами маховика: он должен составлять 0,5–1,2 мм. Неправильная регулировка приведёт к ошибкам в работе ЭБУ.
Если после замены датчика двигатель не запускается, проверьте синхронизацию меток ГРМ и целостность задающего диска на маховике. На Приоре с АКПП датчик может быть смещён из-за особенностей конструкции коробки, что требует дополнительной корректировки положения.
Как найти датчик коленвала без подъемника или смотровой ямы
Датчик положения коленчатого вала (ДПКВ) на Лада Приора расположен в труднодоступном месте, но его можно обнаружить без специального оборудования. Основная задача – добраться до задней части двигателя, где он установлен рядом со шкивом коленвала. Для этого потребуется минимальный набор инструментов: фонарик, отвертка с длинным жалом и, возможно, зеркало на гибкой ножке.
Начните с открытия капота и фиксации его в поднятом положении. Датчик находится с правой стороны двигателя (по ходу движения), ближе к коробке передач. Чтобы его увидеть, необходимо снять пластиковую защиту ремня ГРМ – она крепится на трех болтах под ключ на 10. Открутите их и аккуратно снимите крышку, не повредив уплотнительную резинку.

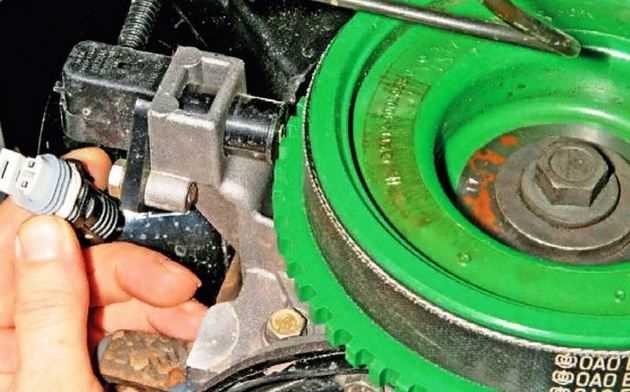

После демонтажа защиты ремня ГРМ датчик коленвала станет частично виден. Он представляет собой небольшой черный пластиковый корпус с разъемом на два или три провода. Расположен непосредственно над шкивом коленвала, в специальном посадочном месте на блоке цилиндров. Если мешает ремень генератора, его можно временно ослабить, но снимать полностью не обязательно.
Для более удобного доступа рекомендуется использовать зеркало. Направьте его под углом к задней части двигателя и подсветите фонариком – так вы сможете рассмотреть датчик, не залезая под машину. Если зеркала нет, попробуйте лечь на землю рядом с правым передним колесом и заглянуть под двигатель снизу, предварительно подложив под спину коврик или картон.
Еще один способ – отодвинуть в сторону расширительный бачок охлаждающей жидкости. Он крепится на двух болтах и легко снимается. Это даст дополнительное пространство для маневра руками и инструментом. Однако будьте осторожны: не допускайте попадания антифриза на датчик или разъем, так как это может вызвать коррозию контактов.
Если датчик все равно не видно, попробуйте снять правое переднее колесо. Это откроет доступ к боковой части двигателя, откуда можно дотянуться до датчика рукой или инструментом. Для этого поднимите машину домкратом, установите на надежную опору (например, подставку) и демонтируйте колесо. Не работайте под машиной, стоящей только на домкрате!
При поиске обращайте внимание на характерные признаки: датчик всегда расположен рядом с зубчатым диском (задающим диском) коленвала. На Лада Приора этот диск имеет 58 зубьев с двумя пропущенными для синхронизации. Сам датчик закреплен на одном болте под ключ на 10 и имеет стандартный разъем с защелкой.
После обнаружения датчика проверьте его состояние: корпус не должен иметь трещин, а разъем – следов окисления. Если требуется замена, отсоедините фишку, открутите болт крепления и аккуратно выньте датчик. Установка нового производится в обратном порядке, при этом важно соблюсти зазор между датчиком и задающим диском – он должен составлять 0,5–1,5 мм.
Какие инструменты понадобятся для доступа к датчику коленвала
Для демонтажа датчика положения коленвала на Лада Приора потребуется минимальный набор инструментов, но с учетом специфики расположения детали. Основной комплект включает:
- Головка на 10 мм с удлинителем (длина 100–150 мм) – для откручивания болта крепления датчика.
- Трещотка с карданным шарниром – обеспечит доступ к болту под углом, так как пространство ограничено.
- Отвертка с плоским жалом (ширина 5–7 мм) – для отсоединения фишки проводки.
- Ключ на 8 мм (накидной или рожковый) – при необходимости снятия защитного кожуха ремня ГРМ.
- Фонарик с узким лучом – датчик находится в нижней части двигателя, за шкивом коленвала, освещение критично.
Дополнительно пригодится пластиковый съемник для разъемов (если фишка прикипела), ветошь для протирки посадочного места и динамометрический ключ (момент затяжки болта – 8–10 Н·м). Работать удобнее на смотровой яме или подъемнике, но при их отсутствии достаточно домкрата и страховочных упоров – поднимать переднюю часть автомобиля придется для доступа снизу.
Пошаговая инструкция по снятию защиты двигателя для осмотра датчика
Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности и зафиксирован стояночным тормозом. Поднимите переднюю часть машины с помощью домкрата и закрепите на подставках – стандартные штатные опоры не обеспечивают достаточной устойчивости. Работайте только на остывшем двигателе, чтобы избежать ожогов от горячих элементов.
На Лада Приора защита двигателя крепится на 13 болтах: 6 по периметру (по 3 с каждой стороны), 4 спереди и 3 сзади. Для демонтажа потребуется головка на 10 с удлинителем и трещоткой – стандартный ключ не обеспечит нужного доступа к задним креплениям. Начните с откручивания боковых болтов, затем переходите к передним и задним.
После снятия боковых креплений слегка опустите защиту, чтобы получить доступ к передним болтам. Они расположены за бампером и часто забиваются грязью – очистите их щеткой перед откручиванием. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выждите 5–10 минут.
Задние болты находятся в труднодоступной зоне над поперечиной подрамника. Для их откручивания потребуется гибкий удлинитель или карданный шарнир. Если головка соскальзывает, обмотайте болт изолентой – это улучшит сцепление. Не прилагайте чрезмерных усилий: болты изготовлены из мягкого металла и могут сорваться.
Сняв все крепления, аккуратно опустите защиту вниз, избегая резких движений. Пластиковые защелки по краям часто ломаются при неосторожном обращении. Если защита не поддается, проверьте наличие дополнительных креплений – на некоторых модификациях Приоры устанавливаются скрытые фиксаторы в районе масляного поддона.
После демонтажа осмотрите внутреннюю поверхность защиты на предмет повреждений. Коррозия или трещины могут указывать на необходимость замены. Очистите ее от грязи и масляных отложений – это предотвратит попадание абразивных частиц на датчик коленвала при обратной установке.
Датчик коленвала на Приоре расположен в нижней части блока цилиндров, справа от маховика. Для его осмотра потребуется фонарик и зеркало на гибкой ножке – прямой видимости мешает выпускной коллектор. Проверьте состояние разъема и проводки: окисление контактов – частая причина неисправностей.
При обратной установке защиты сначала закрепите задние болты, затем передние и боковые. Затягивайте их крест-накрест, начиная с центральных, чтобы избежать перекосов. Момент затяжки – 12–15 Н·м. Не используйте пневматический инструмент: избыточное усилие может деформировать металл.
Как отличить датчик коленвала от других датчиков на двигателе Приоры
Датчик положения коленчатого вала (ДПКВ) на Лада Приора легко идентифицировать по его расположению: он установлен на крышке масляного насоса, в нижней части двигателя, с правой стороны (по ходу движения). В отличие от других датчиков, например, датчика фаз (ДПРВ), который крепится на головке блока цилиндров, ДПКВ находится в непосредственной близости к шкиву коленвала. Его корпус выполнен из пластика черного цвета, а разъем подключения направлен вниз или назад, в зависимости от модификации.
Форма и размеры ДПКВ также имеют характерные особенности. Датчик коленвала на Приоре – это цилиндрический элемент длиной около 70 мм с диаметром 20 мм, оснащенный металлическим наконечником с прорезью или магнитным сердечником. В отличие от датчика температуры охлаждающей жидкости (ДТОЖ), который имеет резьбовое крепление и меньшие габариты, ДПКВ фиксируется одним болтом М6 и не требует герметизации.
Электрический разъем ДПКВ отличается от других датчиков количеством контактов. На Приоре он имеет два провода (сигнал и масса), тогда как, например, датчик детонации (ДД) или датчик кислорода (лямбда-зонд) подключаются через трех- или четырехконтактные разъемы. Проводка ДПКВ обычно черного цвета с экранированием, что защищает сигнал от помех, в отличие от тонких проводов датчика скорости или датчика давления масла.
Для проверки принадлежности датчика можно использовать мультиметр. Сопротивление обмотки ДПКВ на Приоре должно составлять 550–750 Ом при температуре 20°C. Другие датчики, такие как ДТОЖ или датчик абсолютного давления (ДАД), имеют иные параметры: например, сопротивление ДТОЖ при 20°C – около 2,5 кОм. Также ДПКВ не имеет аналогового выхода напряжения, в отличие от датчика массового расхода воздуха (ДМРВ), который выдает сигнал в диапазоне 0,5–4,5 В.
При демонтаже ДПКВ обратите внимание на его рабочую поверхность. Она должна быть чистой, без следов металлической стружки или масляных отложений, так как датчик считывает зубья задающего диска на шкиве коленвала. Другие датчики, например, датчик фаз, взаимодействуют с отдельным штифтом на распредвале, а не с зубчатым венцом. Если на наконечнике ДПКВ видны повреждения или коррозия, это прямо указывает на необходимость замены.
Типичные ошибки при поиске и замене датчика коленвала
Первая и самая распространённая ошибка – игнорирование точного расположения датчика. На Лада Приора он находится за шкивом коленвала, в районе масляного насоса, но многие ищут его ближе к распредвалу или стартеру. Путаница возникает из-за схожих симптомов неисправностей датчиков коленвала и распредвала. Перед демонтажем обязательно сверьтесь с мануалом или фотографиями моторного отсека: датчик коленвала всегда установлен напротив задающего диска (зубчатого венца) на шкиве.
Вторая ошибка – попытка заменить датчик без проверки его работоспособности. Часто автовладельцы сразу покупают новый, хотя проблема может быть в проводке, окисленных контактах или даже в ЭБУ. Перед заменой подключите мультиметр: сопротивление исправного датчика должно быть в пределах 550–750 Ом. Также проверьте напряжение на разъёме – при включённом зажигании оно должно составлять 1,5–2,5 В. Если параметры в норме, ищите неисправность в другом месте.
Неправильное снятие разъёма – третья частая проблема. Датчик коленвала на Приоре фиксируется защёлкой, которую легко сломать, если тянуть за провода или давить на корпус. Чтобы отсоединить разъём, нажмите на фиксатор пальцем и только потом тяните. Если защёлка сломана, придётся менять весь жгут проводов, что обойдётся в 3–4 раза дороже самого датчика.
Четвёртая ошибка – установка датчика без проверки зазора. Между торцом датчика и зубьями задающего диска должен быть зазор 0,5–1,5 мм. Если он меньше, датчик будет повреждён при вращении коленвала; если больше – сигнал окажется слишком слабым. Зазор регулируется прокладками, которые идут в комплекте с новым датчиком. Не игнорируйте этот момент: неправильный зазор приведёт к ошибке P0335 и нестабильной работе двигателя.
Пятая ошибка – использование герметика при установке. Датчик коленвала на Приоре не требует дополнительной герметизации, так как уплотняется резиновым кольцом. Нанесение герметика на корпус может привести к его попаданию в рабочую зону, что вызовет искажение сигнала или полный отказ датчика. Если резиновое кольцо повреждено, замените его – стоит оно копейки, а последствия игнорирования могут быть серьёзными.
Шестая ошибка – пренебрежение очисткой посадочного места. Перед установкой нового датчика обязательно удалите грязь, масло и металлическую стружку с поверхности масляного насоса. Даже мелкие частицы могут нарушить зазор или повредить резиновое уплотнение. Используйте чистую ветошь и обезжириватель – бензин или растворитель оставят плёнку, которая ухудшит контакт.
Седьмая ошибка – запуск двигателя без сброса ошибок ЭБУ. После замены датчика обязательно удалите коды неисправностей с помощью диагностического сканера или отключите минусовую клемму аккумулятора на 10–15 минут. Если этого не сделать, ЭБУ продолжит работать по аварийной программе, ограничивая мощность двигателя. Также после запуска дайте мотору поработать 2–3 минуты на холостых оборотах, чтобы система адаптировалась к новому датчику.
Восьмая ошибка – покупка дешёвых аналогов. Оригинальный датчик коленвала для Приоры (артикул 2112-3847010) стоит около 800–1200 рублей, но на рынке полно подделок за 300–500 рублей. Такие датчики часто имеют нестабильные характеристики, неправильный зазор или некачественную пайку. В результате двигатель может глохнуть, троить или не заводиться вовсе. Покупайте запчасти только у проверенных поставщиков или в официальных магазинах.
