Тойота камри где стоит салонный фильтр

Салонный фильтр в Toyota Camry (в зависимости от поколения) расположен за бардачком или под панелью приборов со стороны пассажира. В моделях XV40 (2006–2011) и XV50 (2011–2017) доступ к фильтру открывается после снятия бардачка. В XV70 (2017–н.в.) конструкция изменилась – фильтр находится под пластиковой крышкой за перчаточным ящиком, ближе к центральной консоли.

Для замены потребуется минимальный набор инструментов: крестовая отвёртка (для XV40/XV50) или пластиковые защёлки (для XV70). В моделях до 2017 года бардачок снимается путём откручивания двух винтов снизу и отсоединения ограничителя. В XV70 достаточно нажать на фиксаторы крышки фильтра – она отщёлкивается без демонтажа бардачка.

Оригинальный фильтр для Camry XV40/XV50 – 87139-07020 (угольный) или 87139-YZZ08 (обычный). Для XV70 используются 87139-50060 (угольный) или 87139-50070 (стандартный). Аналоги: Mann CU 26004, TSN 9.7.976 или Filtron K 1330A. Замену рекомендуется проводить каждые 15 000–20 000 км, а при активной эксплуатации в пыльных условиях – чаще.

Перед установкой нового фильтра очистите посадочное место от пыли и мусора. Убедитесь, что стрелка на фильтре направлена вниз (в сторону салона) – это критично для правильной циркуляции воздуха. В XV70 фильтр вставляется в вертикальный слот, в XV40/XV50 – горизонтально. После установки проверьте герметичность: включите вентиляцию на максимум и убедитесь, что воздух не просачивается по краям.

Как определить модель и год выпуска Тойоты Камри для поиска фильтра

Модель и год выпуска Тойоты Камри указаны в VIN-коде, который выбит на металлической табличке под лобовым стеклом со стороны водителя или на стойке двери. Первые три символа VIN обозначают производителя и регион, следующие пять – модель и тип кузова, десятый символ – год выпуска. Например, буква J соответствует 2018 году, K – 2019, L – 2020. Для Камри актуальны поколения: XV10 (1991–1996), XV20 (1996–2001), XV30 (2001–2006), XV40 (2006–2011), XV50 (2011–2017), XV70 (с 2017). Самые распространённые модификации в России – XV40, XV50 и XV70.

Если VIN недоступен, проверьте наклейку на стойке двери или под капотом – там часто указаны точные данные. Альтернативные способы:

Посмотрите на форму фар и решётки радиатора: XV40 – угловатые фары, XV50 – заострённые, XV70 – узкие светодиодные полосы.
Сравните приборную панель: XV40 – аналоговые часы, XV50 – цифровой дисплей, XV70 – полностью цифровая панель.
Обратите внимание на кнопки на руле: XV70 имеет сенсорные клавиши, в отличие от механических у XV50.
Проверьте наличие системы Smart Key – она появилась с XV50.

Для точного подбора фильтра используйте каталоги запчастей по VIN или укажите модель, год и тип двигателя (например, 2.5 л 2AR-FE).

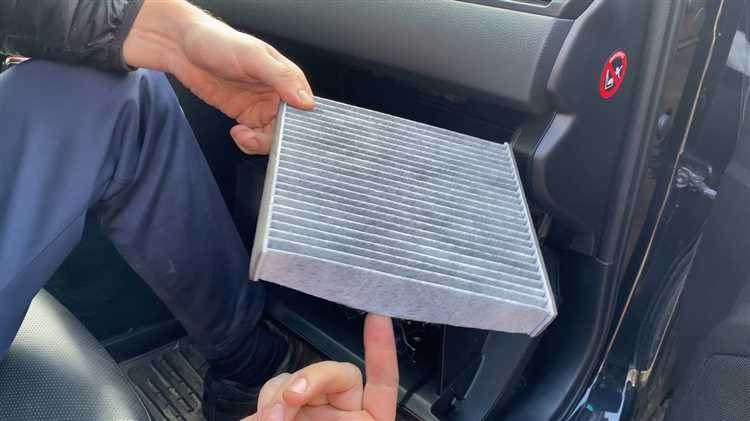

Расположение салонного фильтра в Тойоте Камри 40-го кузова

Важно: фильтр установлен вертикально, и его замена требует осторожности – не допускайте попадания мусора в вентиляционный канал. Оригинальный фильтр имеет артикул 87139-07020 (угольный) или 87139-50060 (обычный), но подойдут и аналоги от Mann (CUK 29 003), TSN (9.7.117) или Filtron (K 1210A). Перед установкой нового фильтра очистите корпус от пыли и листьев с помощью пылесоса или влажной салфетки.

После замены убедитесь, что крышка корпуса плотно закрыта – неплотное прилегание может вызвать подсос неочищенного воздуха. Проверьте работу климат-контроля: если поток воздуха стал сильнее, а запахи с улицы уменьшились, фильтр установлен правильно. Рекомендуемый интервал замены – каждые 15 000–20 000 км или раз в год, но при эксплуатации в пыльных условиях или пробках срок сокращается до 10 000 км.

Где искать салонный фильтр в Тойоте Камри 50-го и 55-го поколений

В Камри 55-го поколения (2017–2023) конструкция изменилась незначительно: фильтр также находится за бардачком, но его корпус может быть скрыт под декоративной панелью. Для доступа потребуется сначала демонтировать бардачок, затем снять пластиковую накладку, закрывающую отсек. В некоторых комплектациях (например, с пакетом «Comfort») фильтр может быть установлен под углом, что усложняет извлечение – используйте плоскую отвёртку или пластиковую лопатку, чтобы аккуратно поддеть его.

При замене обратите внимание на направление потока воздуха, указанное стрелкой на фильтре. В 50-м и 55-м поколениях он должен быть установлен так, чтобы стрелка смотрела вниз (к полу салона). Если фильтр сильно загрязнён, проверьте состояние уплотнителей корпуса – повреждения могут привести к подсосу неочищенного воздуха. Для моделей с угольным фильтром рекомендуется замена каждые 15–20 тысяч км, для обычных – 10–15 тысяч км.

Инструменты, необходимые для доступа к салонному фильтру

Для замены салонного фильтра в Toyota Camry (модели с 2012 по 2023 год) потребуется минимальный набор инструментов. Основной – крестовая отвёртка PH2 или бита T20 Torx (в зависимости от года выпуска: до 2017 – PH2, после – T20). Дополнительно пригодится пластиковая лопатка или монтажная лента для аккуратного снятия декоративных накладок без повреждения защёлок. В некоторых случаях (например, при сильном загрязнении) может понадобиться пылесос с узкой насадкой для очистки посадочного места фильтра.

Избегайте использования металлических инструментов – они могут повредить пластиковые элементы передней панели. Если фильтр расположен за бардачком (как в Camry XV50), достаточно отжать боковые фиксаторы руками, но для моделей с доступом через пассажирский воздуховод (XV70) потребуется удлинитель для отвёртки (15–20 см) – крепёжные винты находятся глубоко. Перед началом работ отключите аккумулятор, если планируете снимать блок предохранителей (в редких случаях это необходимо для доступа).

Пошаговая инструкция по снятию бардачка для замены фильтра

Снятие бардачка на Toyota Camry (модели 2012–2023 гг.) требует минимального набора инструментов: плоская отвёртка, крестовая отвёртка (PH2) и фонарик. Перед началом отключите зажигание и выньте ключ из замка. Работайте при температуре салона не выше +25°C – пластик становится хрупким на морозе и слишком мягким в жару.

Алгоритм действий:

Откройте бардачок и полностью освободите его от содержимого. Нажмите на боковые стенки внутрь, чтобы высвободить фиксаторы ограничителей хода (расположены на 5 и 7 часах по циферблату). Снимите ограничители, потянув их на себя.
С правой стороны бардачка найдите два винта под крестовую отвёртку – один в верхнем углу, второй ближе к центру. Открутите их, удерживая бардачок рукой, чтобы он не упал.
Потяните бардачок на себя, пока не почувствуете сопротивление. Нажмите на защёлки в верхней части (спрятаны за декоративной накладкой) и одновременно опустите бардачок вниз. Отсоедините разъём подсветки, нажав на фиксатор пальцем.
Отложите бардачок в сторону. За ним вы увидите пластиковую крышку салонного фильтра – она крепится на трёх защёлках. Подденьте их плоской отвёрткой, начиная с нижней.

На моделях с 2018 года бардачок может иметь дополнительный винт под заглушкой в нижней части. Заглушку поддевайте аккуратно – она часто ломается. Если бардачок не снимается после откручивания винтов, проверьте наличие скрытых защёлок у пепельницы или подстаканника.

После замены фильтра соберите бардачок в обратном порядке. Убедитесь, что разъём подсветки защёлкнулся, а ограничители хода встали на место. Проверьте работу бардачка – он должен открываться плавно, без перекосов. Если слышен скрип, смажьте направляющие силиконовой смазкой.

Как правильно извлечь старый салонный фильтр без повреждений

На Тойоте Камри салонный фильтр расположен за бардачком или под панелью приборов со стороны пассажира – в зависимости от года выпуска. Перед извлечением отключите зажигание и снимите минусовую клемму с аккумулятора, если работаете вблизи электропроводки. Откройте бардачок, сожмите его боковые стенки, чтобы освободить фиксаторы, и опустите до упора. За бардачком вы увидите пластиковую крышку фильтра – снимите её, потянув на себя или открутив крепёжные винты (обычно 2–3 штуки, тип «звёздочка» T20 или крестовая отвёртка).

Извлекайте фильтр аккуратно, следуя направлению стрелки на его корпусе – она указывает на правильное положение при установке и обратное направление для демонтажа. Если фильтр застрял, не тяните с усилием: проверьте наличие дополнительных защёлок или направляющих пазов. При сильном загрязнении используйте пылесос с узкой насадкой или сжатый воздух, чтобы удалить мусор из посадочного места. Запомните ориентацию фильтра (обычно стрелка вверх или по ходу движения воздуха) – это упростит установку нового. Если корпус фильтра деформирован, выправьте его плоскогубцами, чтобы избежать зазоров при монтаже.

Особенности установки нового фильтра в Тойоте Камри разных годов

В моделях Toyota Camry до 2011 года салонный фильтр расположен за бардачком, но доступ к нему требует демонтажа не только перчаточного ящика, но и части пластиковой облицовки центральной консоли. Крепления бардачка в этих версиях часто выполнены из хрупкого пластика, поэтому при снятии рекомендуется использовать пластиковые лопатки или отвёртку с мягкой накладкой, чтобы избежать сколов. Фильтр устанавливается в вертикальном положении, а его рамка имеет асимметричную форму – перепутать стороны невозможно, так как выступы на корпусе совпадают с пазами в посадочном месте.

Начиная с 2012 года, конструкция упростилась: фильтр разместили непосредственно за бардачком, который теперь снимается без инструментов. Достаточно нажать на боковые стенки ящика до щелчка и потянуть его на себя. Однако в моделях 2012–2014 годов фильтр может иметь нестандартный размер – 200×220×25 мм вместо привычных 200×200×25 мм. Перед покупкой нового элемента необходимо уточнить артикул по VIN-коду или измерить старый фильтр штангенциркулем, так как несоответствие приведёт к неплотному прилеганию и снижению эффективности очистки воздуха.

В рестайлинговых версиях Camry 2015–2017 годов производитель изменил конструкцию корпуса фильтра: теперь он оснащён пластиковой рамкой с интегрированными уплотнителями. При установке важно убедиться, что резиновый кант по периметру плотно прилегает к стенкам шахты, иначе пыль будет проникать мимо фильтрующего элемента. В этих моделях также встречаются фильтры с угольным наполнителем, которые требуют замены каждые 15 000 км, в то время как обычные бумажные служат до 30 000 км.

Для Camry 2018 года и новее характерно использование фильтров с антибактериальной пропиткой, которая предотвращает размножение микроорганизмов. При установке такого фильтра не рекомендуется прикасаться к рабочей поверхности руками – жировые следы могут снизить эффективность пропитки. В этих моделях посадочное место фильтра расположено под углом 15 градусов к вертикали, поэтому при установке необходимо слегка наклонить элемент, чтобы он вошёл без перекосов. Если фильтр не встаёт на место, не следует прилагать силу – возможно, он перевёрнут или не соответствует модели.

В гибридных версиях Camry (например, XV50 или XV70) салонный фильтр находится в том же месте, что и в бензиновых аналогах, но его замена может потребоваться чаще из-за повышенной нагрузки на систему вентиляции. В этих моделях рекомендуется использовать фильтры с улучшенной пылеёмкостью, например, с многослойной структурой или электростатическим зарядом. При установке важно проверить состояние дренажного отверстия под фильтром – если оно забито листьями или грязью, конденсат будет скапливаться в салоне, вызывая неприятный запах.

В Camry с системой климат-контроля Dual Zone фильтр может состоять из двух отдельных элементов, расположенных параллельно. При замене необходимо снимать оба фильтра, даже если один из них выглядит чистым – неравномерное засорение приводит к дисбалансу воздушных потоков и некорректной работе климатической установки. В моделях 2020 года и новее фильтры часто оснащены пластиковыми направляющими, которые фиксируют их в корпусе. При установке нужно убедиться, что эти направляющие вошли в соответствующие пазы, иначе фильтр будет вибрировать на ходу, создавая посторонний шум.

После установки нового фильтра в любой модели Camry рекомендуется включить вентилятор на максимальную скорость и проверить герметичность посадки. Если из дефлекторов идёт слабый поток воздуха или слышен свист, фильтр установлен неправильно. В моделях с автоматическим климат-контролем после замены может потребоваться сброс ошибок системы – для этого достаточно выключить зажигание на 30 секунд или отсоединить клемму аккумулятора на 1–2 минуты.

При выборе фильтра для Camry старше 2010 года стоит избегать дешёвых аналогов без сертификации – они часто имеют неправильную геометрию или низкое качество фильтрующего материала. Оригинальные фильтры Toyota (артикулы 87139-07020, 87139-50060 или 87139-YZZ10) гарантируют соответствие размерам и характеристикам, но их стоимость в 2–3 раза выше неоригинала. Альтернативой могут служить фильтры от проверенных производителей, таких как Mann (CU 26005), Bosch (1 987 432 120) или Sakura (CA-18120), которые проходят тестирование на совместимость с конкретными моделями.

Частые ошибки при замене салонного фильтра и как их избежать

Первая ошибка – установка фильтра задом наперёд. На Тойоте Камри салонный фильтр имеет стрелку, указывающую направление воздушного потока. Если перепутать сторону, эффективность очистки снизится на 30–40%, а пыль и аллергены будут скапливаться на испарителе кондиционера. Перед извлечением старого фильтра сфотографируйте его положение или запомните расположение стрелки. На новом фильтре стрелка должна совпадать с направлением воздуха из салона в моторный отсек.

Вторая распространённая проблема – игнорирование уплотнительных элементов. При замене фильтра на Камри 40 или 50 кузова часто повреждают или теряют резиновый уплотнитель, расположенный по периметру посадочного места. Без него неочищенный воздух просачивается мимо фильтра, снижая его эффективность. Перед установкой нового фильтра проверьте целостность уплотнителя и при необходимости замените его. Также убедитесь, что фильтр плотно входит в пазы без перекосов – зазоры свыше 1 мм приведут к подсосу пыли.

Как проверить герметичность установки фильтра после замены

После установки нового салонного фильтра в Тойоте Камри проверка герметичности критична для предотвращения попадания неочищенного воздуха в салон. Начните с визуального осмотра: убедитесь, что фильтр плотно прилегает к рамке корпуса, а уплотнительная резинка не имеет заломов или разрывов. Особое внимание уделите углам – там чаще всего возникают зазоры из-за неправильной посадки.

Запустите двигатель и включите систему вентиляции на максимальную мощность при закрытых дверях и окнах. Поднесите руку к дефлекторам обдува: если поток воздуха слабее обычного или ощущается сквозняк из-под панели приборов, это указывает на подсос воздуха мимо фильтра. В моделях Camry 2018–2023 годов проверьте также зону под бардачком – там расположены технологические отверстия, которые должны быть закрыты заглушками.

Используйте дымогенератор или ароматизатор с сильным запахом (например, ваниль или ментол) для точной диагностики. Расположите источник дыма или аромата перед воздухозаборником системы вентиляции (обычно под лобовым стеклом) и наблюдайте за его распространением. Если запах проникает в салон быстрее, чем через дефлекторы, или ощущается в районе перчаточного ящика, фильтр установлен негерметично.

Проверьте фиксаторы корпуса фильтра. В Camry 40-го и 50-го кузовов используются пластиковые защелки, которые должны защелкиваться с характерным щелчком. Если фиксатор сломан или не до конца закреплен, корпус фильтра может смещаться, образуя щели. В 70-м кузове (2017+) корпус крепится винтами – убедитесь, что они затянуты с усилием 2–3 Н·м.

Оцените состояние уплотнителя на самом фильтре. В оригинальных фильтрах Toyota (артикул 87139-07020 для Camry V50) уплотнитель выполнен из вспененного полиуретана и должен сжиматься на 30–40% при установке. Если уплотнитель жесткий или деформирован, замените фильтр – даже при правильной установке он не обеспечит герметичность.

Для проверки под давлением используйте бытовой пылесос с функцией выдува. Направьте поток воздуха в воздухозаборник системы вентиляции и проведите рукой по периметру корпуса фильтра. Если в каком-то месте ощущается утечка воздуха, демонтируйте фильтр и повторите установку, убедившись, что он встал ровно по направляющим.

Завершите проверку тестом на пыль. Распылите мелкодисперсный порошок (тальк или мел) перед воздухозаборником при работающей вентиляции. Если через 1–2 минуты на поверхностях салона (сиденьях, панели) появится пыль, фильтр установлен неправильно. В этом случае повторно разберите корпус и устраните зазоры, используя герметик для пластика (например, ABRO 999) на стыках корпуса.
