Датчик положения распределительного вала с артикулом 39350-2E200 применяется в двигателях Hyundai/Kia с системой изменения фаз газораспределения (CVVT). Этот датчик устанавливается на моторы семейства Gamma (G4FA, G4FC, G4FD) и Theta II (G4KD, G4KE), где используется распредвал с определенными характеристиками профиля кулачков и расположения меток.
Для корректной работы датчика 39350-2E200 требуется распредвал с совместимым профилем задающего диска (репера). На двигателях Gamma стандартный распредвал впускных клапанов имеет артикул 24310-2B000, а выпускных – 24320-2B000. Для Theta II аналогичные номера: 24310-2G000 (впуск) и 24320-2G000 (выпуск). Эти валы оснащены реперами, синхронизированными с сигналом датчика.
При замене распредвала на неоригинальный (например, спортивный или тюнинговый) необходимо убедиться, что профиль задающего диска соответствует заводскому. Несовпадение меток приведет к ошибкам P0340 (неисправность цепи датчика положения распредвала) или P0343 (высокий уровень сигнала). Для проверки совместимости используйте сканирование осциллографом сигнала датчика при прокрутке двигателя стартером – форма волны должна повторять заводскую.
В случае установки распредвала с измененным подъемом или фазой газораспределения (например, от компаний Schrick, Kelford или Brian Crower) потребуется перепрошивка ЭБУ или использование дополнительного контроллера (например, Megasquirt). Без адаптации система CVVT не сможет корректно управлять фазами, что приведет к потере мощности или повреждению двигателя.
Как определить совместимость распредвала с датчиком 393502e200 по маркировке
Датчик положения распредвала 393502e200 применяется в двигателях Hyundai/Kia с системами CVVT (например, Gamma 1.6 GDI, Nu 2.0 MPI). Совместимость распредвала проверяется по маркировке на его торце или шейке: ищите коды 24310-2B000 (впускной) или 24320-2B000 (выпускной) для Gamma 1.6, либо 24310-2G000/24320-2G000 для Nu 2.0. Эти номера указывают на профиль кулачков, синхронизированный с сигналом датчика. Если маркировка отсутствует, сравните геометрию: диаметр шейки должен быть 28 мм, а количество зубьев на задающем диске – 4 (для Gamma) или 6 (для Nu).
Для точной идентификации используйте каталоги запчастей (например, Hyundai Mobis или ETACS) по VIN автомобиля. Введите код датчика 393502e200 – система выдаст список совместимых распредвалов с указанием оригинальных номеров. При замене проверьте фазы газораспределения: смещение кулачков более чем на ±2° относительно меток на шестерне приведет к ошибкам P0011/P0014. Неоригинальные валы (например, спортивные) требуют перепрошивки ЭБУ или установки дополнительного контроллера.

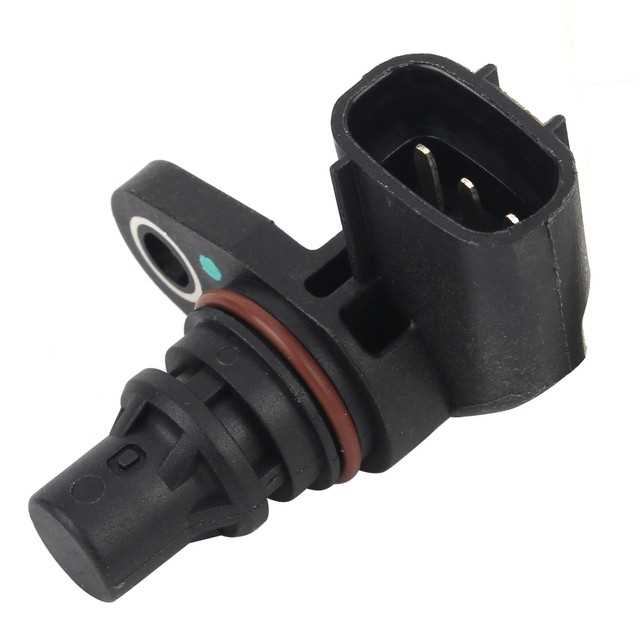

Какие двигатели используют датчик положения распредвала 393502e200
393502e200 – артикул датчика положения распредвала (ДПРВ), применяемого преимущественно в бензиновых двигателях Hyundai и Kia с системой газораспределения CVVT (Continuous Variable Valve Timing). Основные агрегаты, где встречается этот датчик: G4GC (2.0 л, 16V, 138–143 л.с., 2001–2012 гг.), G4KD (2.0 л, 150–165 л.с., 2009–2019 гг.), G4KE (2.4 л, 176–180 л.с., 2009–2020 гг.) и их модификации. Также датчик устанавливается на G4ED (1.6 л, 112–123 л.с., 2000–2011 гг.) и G4FA (1.4 л, 107–109 л.с., 2006–2020 гг.) в версиях с фазовращателями на впускном валу. Реже – на G4NA (2.0 л, 150–165 л.с., 2014–н.в.) и G4ND (1.6 л, 123–132 л.с., 2016–н.в.) при условии совпадения посадочного места и электрических параметров.
При подборе распредвала к данному датчику учитывайте: профиль кулачков должен соответствовать заводским характеристикам двигателя, иначе возможны ошибки P0011 (опережение фаз) или P0014 (запаздывание). Для G4GC и G4KD оптимальны валы с подъемом 8.5–9.0 мм и продолжительностью открытия клапанов 230–240°, например, Hyundai 24310-2B000 (впуск) или Kia 24320-2B000 (выпуск). На G4FA и G4ED подойдут валы с меньшим подъемом (7.5–8.0 мм), такие как 24310-2G000. Перед установкой проверьте совместимость по количеству зубьев задающего диска (60-2 для большинства перечисленных моторов) и сопротивление датчика (800–1200 Ом при 20°C).
Где найти каталожные номера распредвалов, работающих с датчиком 393502e200
Каталожные номера распредвалов, совместимых с датчиком положения распределительного вала 393502e200, указаны в технической документации производителей двигателей Hyundai/Kia. Основные источники – каталоги запчастей на официальных сайтах: hyundai-aftersales.com и kia.com. Для двигателей семейства Nu (например, G4NA, G4NC) и Theta II (G4KD, G4KE) ищите номера распредвалов в разделах «Engine Mechanical» или «Camshaft». Пример: распредвал впускной для G4NA – 24310-2B000, выпускной – 24320-2B000.
Альтернативный способ – использование онлайн-каталогов сторонних поставщиков, таких как Partsouq, Autodoc или Exist. В поисковой строке введите номер датчика 393502e200, затем отфильтруйте результаты по разделу «Распредвалы». Обратите внимание на перекрестные ссылки: например, датчик 39350-2E200 (альтернативное обозначение) часто встречается в каталогах для двигателей G4KJ (2.4L Theta II). Проверяйте совместимость по VIN-коду автомобиля.
Для точной идентификации используйте сервисные мануалы ETACS или TIS. В разделе «Engine Control System» найдите схему расположения датчика и связанных компонентов. Там же указаны каталожные номера распредвалов, адаптированных под конкретную прошивку ЭБУ. Например, для двигателя G4KD (2.4L) с датчиком 393502e200 подходят распредвалы с номерами 24310-2G000 (впуск) и 24320-2G000 (выпуск), но только при условии соответствия фаз газораспределения.
Форумы владельцев Hyundai/Kia (например, hyundai-club.ru, kia-rio.net) содержат практические данные по совместимости. Пользователи часто публикуют списки распредвалов, проверенных на конкретных моделях с датчиком 393502e200. Ищите темы по двигателям: «G4NA распредвал», «Theta II датчик распредвала». Обращайте внимание на комментарии о доработках – некоторые распредвалы требуют замены шестерен или цепи ГРМ.
При отсутствии данных в открытых источниках запросите информацию у официального дилера через VIN-код. Укажите модель двигателя и номер датчика 393502e200 – дилер предоставит список совместимых распредвалов из внутренней базы данных. Этот метод исключает ошибки, так как учитывает заводские модификации и региональные особенности сборки.
Как проверить физические параметры распредвала для датчика 393502e200
Для совместимости с датчиком 393502e200 (применяется в системах Mitsubishi 4G63/4G64 и аналогах) проверьте профиль кулачков и базовый диаметр распредвала. Измерьте высоту подъёма клапана на каждом кулачке микрометром или индикатором часового типа – допустимое отклонение от заводских значений (8.2–8.5 мм для впускных, 7.8–8.1 мм для выпускных) не должно превышать ±0.05 мм. Зафиксируйте угол фазы газораспределения: для штатного распредвала он составляет 248–252° по коленвалу. Используйте градуированный диск и стробоскоп для точной проверки – смещение фазы более чем на 2° приведёт к ошибкам датчика положения.
Оцените состояние рабочей поверхности датчика Холла на распредвале: глубина паза под магнитный элемент должна быть 3.0–3.2 мм, ширина – 5.0±0.1 мм. Проверьте радиальное биение вала на призмах с помощью индикатора – допустимое значение не более 0.03 мм. При наличии износа или деформации свыше 0.05 мм распредвал подлежит замене, так как это нарушит синхронизацию сигнала с датчиком 393502e200.
Какие ошибки возникают при несовместимости распредвала и датчика 393502e200
При установке распредвала с неправильным профилем кулачков или смещением меток на шкиве относительно датчика 393502e200 возникает ошибка P0016. Она свидетельствует о рассогласовании сигналов датчиков коленвала и распредвала. В результате ЭБУ переходит в аварийный режим, ограничивая обороты двигателя до 3000–3500 об/мин. На автомобилях Hyundai/Kia с двигателями G4FC или G4KD это часто сопровождается детонацией и нестабильным холостым ходом.
Датчик 393502e200 рассчитан на работу с распредвалами, имеющими определенное количество зубцов или магнитных меток. Если распредвал имеет иную конфигурацию (например, спортивный вал с измененным подъемом клапанов), датчик не сможет корректно считывать положение вала. Это приводит к ошибке P0335 – отсутствие сигнала от датчика коленвала, хотя проблема кроется в несовпадении сигналов ДПРВ и ДПКВ. В таких случаях двигатель может глохнуть сразу после запуска или не заводиться вовсе.
Неправильная установка распредвала (смещение на один зуб или неверная фаза) вызывает ошибку P0365. Она характерна для двигателей с системой изменения фаз газораспределения (CVVT). Например, на двигателях G4NA или G4NC несовместимость приводит к постоянному срабатыванию клапана CVVT, что вызывает стук в двигателе и повышенный расход масла. В худшем случае это может привести к разрушению муфты фазовращателя.
В таблице ниже приведены основные ошибки и их последствия при несовместимости распредвала с датчиком 393502e200:
| Код ошибки | Причина | Последствия |
|---|---|---|
| P0340 | Отсутствие сигнала ДПРВ | Двигатель не заводится, аварийный режим |
| P0341 | Некорректный сигнал ДПРВ | Пропуски зажигания, повышенный расход топлива |
| P0016 | Рассогласование ДПКВ и ДПРВ | Ограничение оборотов, детонация |
| P0365 | Неисправность цепи ДПРВ (банк 2) | Стук в двигателе, повышенный расход масла |
Для диагностики несовместимости необходимо проверить соответствие распредвала заводским параметрам. Например, для двигателей Hyundai/Kia с датчиком 393502e200 подходят распредвалы с артикулами 24310-2B000 (впуск) и 24320-2B000 (выпуск). Если установлен спортивный вал, потребуется перепрошивка ЭБУ или замена датчика на аналог с другим типом сигнала. Также важно проверить зазор между датчиком и задающим диском распредвала – он должен составлять 0,5–1,5 мм.
При появлении ошибок P0340–P0343 первым делом проверяют проводку датчика на обрыв или короткое замыкание. Если проводка исправна, измеряют сопротивление датчика – оно должно быть в пределах 800–1200 Ом при температуре 20°C. Если сопротивление в норме, но ошибки сохраняются, распредвал не соответствует датчику. В этом случае единственное решение – замена распредвала на совместимый или установка датчика с другим типом сигнала (например, аналогового вместо цифрового).
Как подобрать распредвал для тюнинга с сохранением работы датчика 393502e200
Датчик фаз 393502e200 (аналог Hitachi 39350-2E200) применяется в двигателях Nissan с системой изменения фаз газораспределения (CVTC). Для корректной работы датчика распредвал должен сохранять штатные метки синхронизации и профиль кулачков в зоне считывания. Основные параметры, влияющие на совместимость:
- Угол расположения метки на шестерне распредвала – должен соответствовать заводскому (обычно 0° или смещение не более ±2°).
- Высота и форма кулачка в зоне датчика – изменение профиля нарушает сигнал, что приводит к ошибкам P0011/P0012.
- Диаметр и материал шестерни – нестандартные решения могут вызвать вибрации, искажающие показания.
При выборе тюнингового распредвала проверяйте его совместимость с CVTC: производители вроде Tomei, HKS или Brian Crower указывают в спецификациях поддержку штатных датчиков. Например, распредвалы Tomei 272° для SR20DET сохраняют заводские метки, но увеличивают подъем клапана до 11,5 мм – это допустимо, если не затрагивается зона считывания датчика.
Перед установкой измерьте профиль кулачка в области датчика с помощью микрометра. Допустимое отклонение от штатного профиля – не более 0,1 мм. Если распредвал имеет агрессивный профиль в зоне считывания (например, «горб» для увеличения подъема), замените датчик на модифицированный, например, 39350-2E201 с расширенным диапазоном измерений. Альтернатива – программное смещение сигнала через чип-тюнинг, но это требует калибровки на стенде.
Для двигателей QR25DE и MR20DE с датчиком 393502e200 подходят распредвалы с фазой до 280° и подъемом до 10,5 мм без доработок. При превышении этих параметров потребуется:
- Установка шестерни с регулируемым смещением (например, JUN или Tomei).
- Замена датчика на аналог с увеличенным зазором срабатывания (39350-31U00).
- Корректировка фаз через ECU с помощью программ типа Nistune или UpRev.
Проверяйте совместимость на этапе покупки: уточняйте у производителя, тестировался ли распредвал с датчиком 393502e200 на вашем двигателе.
Какие аналоги распредвалов подходят к датчику 393502e200 от других производителей
Датчик положения распредвала 393502e200 (артикул Hyundai/Kia) применяется в двигателях серии Gamma (G4FA, G4FC, G4FD) и некоторых модификациях Theta II (G4KD, G4KE). Для корректной работы с этим датчиком распредвал должен иметь совместимый профиль кулачков и расположение меток синхронизации. Оригинальные валы Hyundai/Kia (артикулы 24310-2B000, 24310-2G000) – не единственный вариант. Из аналогов выделяются распредвалы от производителей, специализирующихся на тюнинге и ремонте корейских моторов.
Компания Kelford Cams предлагает распредвалы с профилями, адаптированными под датчик 393502e200. Модели 182-B (для G4FA/G4FC) и 182-C (для G4KD) сохраняют штатное расположение меток, но обеспечивают увеличенный подъем клапанов и измененные фазы газораспределения. Эти валы изготавливаются из закаленной стали 8620, что продлевает ресурс при высоких нагрузках. Важно: при установке требуется проверка зазоров клапанов и, в некоторых случаях, перепрошивка ЭБУ.
Brian Crower выпускает распредвалы Stage 1 и Stage 2 для двигателей Gamma и Theta II, совместимые с датчиком 393502e200. Артикулы BC0010 и BC0011 (для впуска и выпуска соответственно) подходят для G4FA/G4FC, а BC0020/BC0021 – для G4KD. Отличительная особенность – использование кулачков с увеличенным подъемом до 10,5 мм (Stage 2) без смещения фаз относительно штатных меток. Материал – термообработанная сталь 4340, что снижает риск деформации при высоких оборотах.
Для бюджетного тюнинга подойдут распредвалы Dynocams (артикулы DC-G4FA-1 и DC-G4KD-1). Производитель гарантирует совместимость с датчиком 393502e200 при условии сохранения штатного расположения штифта синхронизации. Валы имеют увеличенный подъем на 1,5–2 мм по сравнению с оригиналом, но фазы остаются близкими к заводским. Изготавливаются из стали 5140, что уступает по прочности аналогам Kelford или Brian Crower, но достаточно для гражданской эксплуатации.
При выборе аналога критически важно проверять соответствие профиля кулачков и расположения меток синхронизации. Даже незначительное смещение штифта или изменение формы кулачка может привести к ошибкам датчика (P0340, P0341) или нестабильной работе двигателя. Рекомендуется использовать распредвалы только от проверенных производителей и сверять их параметры с технической документацией на конкретный двигатель. Для моторов с турбонаддувом или высокой степенью форсировки предпочтительны валы с усиленной конструкцией, например, от Web Cam (артикулы WC-1010 для Gamma).
