На Газели с завода устанавливаются лампы ближнего света типа H7 мощностью 55 Вт. В зависимости от модификации (ГАЗ-3302, ГАЗель Next, Соболь) доступ к фаре может отличаться, но общий принцип замены остаётся неизменным. Работа занимает 10–15 минут при наличии минимального набора инструментов: крестовая отвёртка, плоскогубцы и перчатки для защиты рук от жира и возможных порезов.
Перед началом отключите аккумулятор, сняв клемму «минус». Это исключит риск короткого замыкания при случайном касании контактов. На моделях с пластиковой облицовкой радиатора (например, ГАЗель Next) потребуется демонтировать верхний крепёж решётки – два самореза под капотом. На классических Газелях достаточно отогнуть фиксаторы фары, не снимая решётку.
Лампа H7 фиксируется металлическим пружинным зажимом. Чтобы его отстегнуть, надавите на верхний край зажима вниз и отведите в сторону. Извлекайте лампу, удерживая её за цоколь – не касайтесь стекла пальцами. Жировые следы на колбе сокращают срок службы лампы из-за перегрева. Если контакт всё же произошёл, протрите стекло спиртовой салфеткой.
При установке новой лампы совместите выступы на цоколе с пазами в фаре. Убедитесь, что зажим надёжно зафиксировал лампу – она не должна болтаться. Подключите разъём питания до щелчка. Перед сборкой проверьте работоспособность ближнего света, не закрывая капот. Если лампа не горит, проверьте контакты разъёма и предохранитель F17 (10 А) в монтажном блоке.
Для замены лампы на правой фаре (со стороны пассажира) может потребоваться снять бачок омывателя. На левой фаре доступ свободный. Не используйте лампы с увеличенной мощностью – это приводит к перегреву отражателя и оплавлению пластиковых элементов фары.
Какие инструменты понадобятся для замены лампы
Для замены лампы ближнего света на Газели (модели с 2003 года, включая Next и Бизнес) потребуется минимальный набор инструментов: крестовая отвёртка PH2 для снятия защитного кожуха фары (если установлен), плоская отвёртка шириной 5–7 мм для отсоединения клемм или фиксаторов лампы, и перчатки из хлопка или нитрила – галогенные лампы H4/H7 чувствительны к жиру с кожи, который сокращает срок службы. В некоторых модификациях (например, с пластиковыми защёлками) может пригодиться пластиковая монтажная лопатка или тонкий нож для аккуратного отгибания фиксаторов без повреждения корпуса фары.
Дополнительно проверьте наличие новой лампы с цоколем H4 (для ближнего/дальнего света) или H7 (только ближний) – мощностью 55 Вт, соответствующей заводским параметрам. Для моделей с линзованной оптикой (Газель Next) рекомендуется использовать лампы с увеличенным ресурсом, например Osram Night Breaker Laser или Philips X-treme Vision +130%, так как стандартные аналоги быстрее выгорают из-за повышенной нагрузки. Мультиметр пригодится, если после замены фара не работает – с его помощью проверяют целостность предохранителя (15 А, позиция F12 в блоке под капотом) и напряжение на клеммах лампы (должно быть 12–14 В).
Как определить тип лампы ближнего света на Газели
На Газелях разных годов выпуска используются лампы ближнего света с цоколями H4, H7 или H11. Модели до 2003 года чаще оснащались лампами H4 с двумя нитями накала (ближний/дальний свет). После рестайлинга 2003 года и на более новых версиях, включая Газель Next, устанавливаются лампы H7 для ближнего света и отдельно H1 для дальнего. На рестайлинговых Газелях Бизнес (2010–2013) встречаются лампы H11 в противотуманных фарах, но для ближнего света остаётся H7.
Самый надёжный способ определения типа лампы – визуальный осмотр цоколя. Откройте капот и снимите защитную крышку фары: на лампе H4 будет три контакта и две нити накала, H7 – один контакт и одна нить, H11 – два контакта с L-образным цоколем. Если лампа уже снята, проверьте маркировку на цоколе: производители наносят обозначение типа (например, «H7 12V 55W») на металлическую часть или стекло.
В руководстве по эксплуатации Газели указан тип ламп для конкретной модификации. Для Газели Next (с 2013 года) ближний свет – H7, для Газели Бизнес (2010–2013) – тоже H7, но на ранних версиях (до 2003) – H4. Если документация утеряна, уточните год выпуска автомобиля и модель фары: например, фары производства «Автосвет» (г. Киржач) на старых Газелях рассчитаны на H4, а импортные аналоги (Hella, Bosch) – на H7.
Онлайн-каталоги запчастей позволяют подобрать лампу по VIN-коду или модели автомобиля. Введите в поиск «лампа ближнего света Газель [год выпуска]» на сайтах Exist, Autodoc или у официальных дилеров ГАЗ. Системы автоматически предложат совместимые варианты: для Газели Next – H7 12V 55W, для Газели 3302 (до 2003) – H4 12V 60/55W. Избегайте универсальных ламп с надписью «подходит для всех моделей» – они могут не соответствовать требованиям фары.
Если лампа перегорела, а маркировка стёрта, измерьте диаметр цоколя штангенциркулем: у H4 – 25 мм, у H7 – 27 мм, у H11 – 20 мм. Также обратите внимание на форму колбы: H4 имеет две нити и более массивный корпус, H7 – вытянутую колбу с одной нитью, H11 – компактную колбу с L-образным цоколем. При сомнениях сравните снятую лампу с образцами в магазине автозапчастей.
Неправильный выбор лампы приведёт к некорректной работе фары: H7 в фаре под H4 не обеспечит нужный световой пучок, а H4 в фаре под H7 будет перегреваться. Для Газелей с линзованной оптикой (например, Next) используйте только лампы с маркировкой «для линз», иначе свет будет рассеиваться. При замене всегда проверяйте напряжение (12V) и мощность (55W для H7, 60/55W для H4) – превышение параметров вызовет оплавление проводки или отражателя.
Где находится блок фары и как получить к нему доступ
Блок фары на Газели расположен в передней части автомобиля, за пластиковым или металлическим кожухом, который крепится к кузову. На моделях с 2003 года (ГАЗ-3302, ГАЗ-2705 и их модификациях) фары находятся по бокам решётки радиатора, ближе к углам бампера. На более новых версиях (Next, Бизнес) конструкция может отличаться: фары интегрированы в единый модуль с поворотниками и ДХО, но принцип доступа остаётся схожим.
Для замены лампы ближнего света потребуется снять защитный кожух. На старых моделях он фиксируется двумя винтами под крестовую отвёртку или пластиковыми защёлками. На Газели Next доступ осуществляется через отсек под капотом: необходимо отсоединить резиновый пыльник, закрывающий заднюю часть фары, и повернуть его против часовой стрелки. В некоторых случаях может потребоваться демонтаж бачка омывателя или аккумулятора для удобства.
- Откройте капот и зафиксируйте его упором.
- Определите тип крепления кожуха: винты (обычно под крестовую отвёртку) или защёлки (нажимаются пальцами).
- На моделях с пластиковыми защёлками аккуратно подденьте их плоской отвёрткой, избегая повреждений.
- После снятия кожуха отсоедините колодку проводов от лампы, нажав на фиксатор.
Если фара расположена глубоко, а доступ ограничен, используйте зеркало на ручке или фонарик для осмотра. На Газели Бизнес с двигателем Cummins иногда требуется частично демонтировать воздуховод, чтобы добраться до левой фары. Не прилагайте чрезмерных усилий при снятии кожуха – пластиковые детали хрупкие и могут треснуть. После замены лампы убедитесь, что пыльник плотно прилегает к корпусу, иначе внутрь попадет влага, что приведёт к запотеванию фары.
Как снять защитную крышку фары без повреждений
На Газели защитная крышка фары крепится тремя фиксаторами: два пружинных зажима по бокам и один центральный пластиковый язычок. Перед началом работы убедитесь, что фара остыла – горячий пластик становится хрупким и легко ломается при неосторожном нажатии.
Для снятия крышки потребуется тонкая плоская отвёртка с шириной лезвия не более 5 мм или пластиковая монтажная лопатка. Металлический инструмент используйте только в крайнем случае, предварительно обернув его изолентой, чтобы не поцарапать корпус фары.
Начните с боковых зажимов. Вставьте отвёртку в паз между крышкой и корпусом фары под углом 30–40 градусов. Аккуратно подденьте зажим, одновременно слегка надавливая на крышку вниз. Защёлка должна отстегнуться с характерным щелчком. Повторите действие с противоположной стороны.
Центральный язычок расположен в нижней части крышки. Его нужно не поддевать, а нажать пальцем или отвёрткой вглубь фары до упора – фиксатор освободится. Если язычок не поддаётся, проверьте, не мешает ли ему уплотнительная резинка: иногда её край заминается внутрь, блокируя движение.
- Не тяните крышку на себя сразу после отстёгивания зажимов – сначала убедитесь, что все три фиксатора освобождены.
- Если крышка снимается с трудом, осмотрите её края на наличие грязи или засохшего герметика. Очистите их пластиковым скребком.
- При обратной установке сначала защёлкните центральный язычок, затем боковые зажимы – это предотвратит перекос крышки.
В моделях Газели с 2015 года выпуска крышка может дополнительно фиксироваться винтом под крестовую отвёртку (размер PH1). Винт расположен в верхней части фары, под декоративной накладкой. Открутите его полностью, прежде чем пытаться снять крышку.
После снятия осмотрите уплотнительную резинку по периметру крышки. Если она потрескалась или деформирована, замените её перед установкой – иначе внутрь фары будет попадать влага и пыль. Новая резинка должна плотно прилегать к корпусу без зазоров.

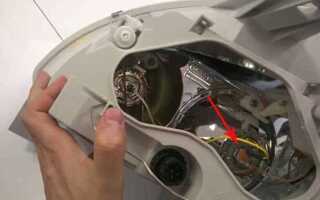

Как правильно извлечь перегоревшую лампу из патрона
Перед началом работы отключите питание фары, сняв клемму с аккумулятора или выключив соответствующий предохранитель. На Газели с блоком предохранителей под капотом это обычно 10-амперный предохранитель с маркировкой «Ближний свет». Если лампа перегорела недавно, дайте ей остыть 5–10 минут – цоколь может быть горячим и деформироваться при неосторожном обращении.
В большинстве модификаций Газели доступ к патрону лампы ближнего света осуществляется через заднюю часть фары. Снимите резиновую заглушку, потянув её за край или нажав на фиксаторы, если они предусмотрены. Удерживайте патрон за корпус, а не за провода, чтобы избежать повреждения контактов. Вращайте патрон против часовой стрелки на 15–20 градусов до щелчка – это освободит его от фиксирующих выступов.
Извлеките патрон вместе с лампой, аккуратно потянув его на себя. Если лампа застряла, не применяйте силу – проверьте, не осталось ли незаметных защёлок или уплотнителей. Для ламп типа H7 или H4 возьмитесь за цоколь пальцами или используйте тонкие перчатки, чтобы не оставлять жировых следов на стекле. Покачайте лампу из стороны в сторону, одновременно вытягивая её из патрона – так удастся преодолеть сопротивление пружинных контактов.
При извлечении лампы с байонетным цоколем (например, H1) нажмите на неё вглубь патрона, поверните на 90 градусов против часовой стрелки и выньте. Если лампа разрушилась, оставшуюся часть цоколя удалите плоскогубцами с узкими губками, предварительно обернув их изолентой, чтобы не повредить патрон. Проверьте состояние контактов в патроне – при окислении зачистите их мелкозернистой наждачной бумагой или замените патрон целиком.
На что обратить внимание при установке новой лампы
Первое – совместимость цоколя. На Газели с завода устанавливаются лампы H7 для ближнего света, но модификации с 2010 года могут комплектоваться H11 или даже H4 в некоторых версиях. Проверьте маркировку на старой лампе или сверьтесь с технической документацией. Использование несоответствующего цоколя приведёт к невозможности фиксации лампы в патроне или короткому замыканию.
Обратите внимание на мощность. Стандартная лампа ближнего света для Газели – 55 Вт. Превышение этого значения (например, установка 100-ваттной лампы) вызовет перегрев отражателя фары, оплавление пластикового корпуса и даже возгорание проводки. Если требуется увеличить яркость, выбирайте лампы с повышенной светоотдачей, но той же мощностью, например, Osram Night Breaker или Philips X-treme Vision.
- Не касайтесь колбы голыми руками. Жир с кожи оставляет микроскопические следы, которые при нагреве лампы провоцируют локальный перегрев стекла и его растрескивание. Используйте чистые хлопчатобумажные перчатки или салфетку без ворса. Если прикосновение произошло – протрите колбу спиртом.
- Проверьте состояние резинового уплотнителя на фаре. Трещины или деформации приведут к попаданию влаги и пыли внутрь, что сократит срок службы лампы и ухудшит качество света. При необходимости замените уплотнитель перед установкой новой лампы.
Корректная фиксация лампы в патроне критична. После установки убедитесь, что лампа не болтается и не проворачивается. На моделях Газель Next и Бизнес фиксация осуществляется металлическим зажимом – он должен щёлкнуть и надёжно удерживать лампу. На старых версиях (до 2003 года) используется пружинный фиксатор, который часто ломается при неаккуратном демонтаже.
Правильная регулировка после замены – обязательный этап. Даже новая лампа не обеспечит корректный световой пучок, если фара не отрегулирована. Используйте стенд или ровную вертикальную поверхность на расстоянии 5 метров. Верхняя граница светового пятна должна быть на 10 см ниже центра фары, а линия раздела ближнего/дальнего света – чёткой и горизонтальной.
Проверьте напряжение в бортовой сети. На Газели часто встречаются проблемы с генератором или регулятором напряжения, из-за чего на лампы подаётся повышенное напряжение (более 14,5 В). Это сокращает срок службы лампы в 2–3 раза. Измерьте напряжение мультиметром на клеммах аккумулятора при работающем двигателе – если оно выше нормы, устраните неисправность до установки новой лампы.
Избегайте ламп с синим или жёлтым свечением. Такие модели (например, «ксеноновые» лампы накаливания) нарушают требования ГОСТ Р 51709-2001 по цветовой температуре ближнего света (допустимый диапазон – 3000–5000 К). Кроме того, они ухудшают видимость в дождь и туман, так как коротковолновый спектр сильнее рассеивается в атмосфере.
После установки протестируйте лампу в реальных условиях. Включите ближний свет и проверьте:
- Отсутствие мерцания или неравномерного свечения – признак плохого контакта в патроне.
- Чёткость границы светового пучка – размытая граница указывает на смещение лампы в фаре.
- Нагрев корпуса фары через 10–15 минут работы – если пластик горячий на ощупь, лампа неисправна или не соответствует мощности.
Если хотя бы один из пунктов не выполняется, замените лампу или устраните неисправность.
Как проверить работоспособность лампы после установки
Включите зажигание, не запуская двигатель. Активируйте ближний свет с помощью подрулевого переключателя или кнопки на панели приборов. Если лампа не загорелась, проверьте предохранитель F15 в монтажном блоке – он отвечает за цепь ближнего света на Газели с двигателем ЗМЗ-405 или УМЗ-4216. Номинал предохранителя – 10 А, при перегорании замените его на аналогичный.
Проверьте контакты на ламподержателе. Отсоедините разъем, осмотрите клеммы на наличие окислов или деформации. Зачистите контакты мелкозернистой наждачной бумагой (P800–P1000) и обработайте токопроводящей смазкой, например, Kontakt 60. Убедитесь, что фиксаторы разъема надежно защелкнулись при подключении.
Попробуйте временно установить заведомо исправную лампу. Если она работает, проблема в замененной лампе – проверьте нить накала на целостность или замените ее повторно. Для галогенных ламп H7, используемых в Газели, характерен ресурс 400–600 часов, но заводской брак или механические повреждения могут вывести их из строя раньше.
Осмотрите отражатель фары. Если на нем видны следы оплавления или потемнения, лампа могла перегреться из-за неправильной установки (например, касания колбы руками). В этом случае замените отражатель или фару целиком – восстановление покрытия не обеспечит должной светоотдачи.
Проверьте регулировку фар. После замены лампы направление светового пучка может сместиться. Включите ближний свет и оцените границу светотени на стене или экране на расстоянии 5 метров. Верхняя граница должна быть горизонтальной, без «ступенек». При необходимости отрегулируйте фару с помощью винтов вертикальной и горизонтальной настройки, расположенных на ее корпусе.
Если все проверки не выявили неисправностей, а лампа по-прежнему не работает, прозвоните проводку от монтажного блока до фары. Используйте мультиметр в режиме прозвонки (Ω). Сопротивление исправной цепи не должно превышать 1 Ом. Обнаруженный обрыв устраните пайкой с термоусадкой или заменой поврежденного участка провода сечением не менее 1,5 мм².

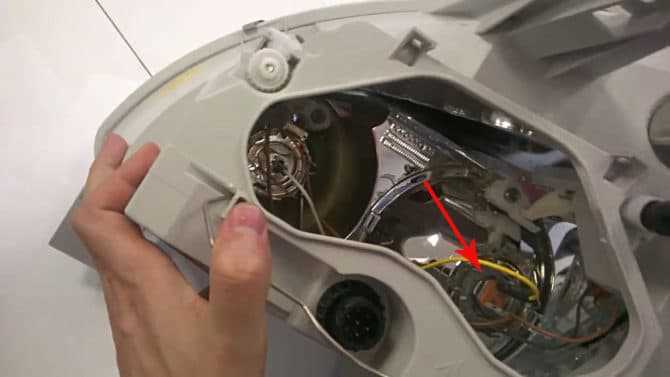

Типичные ошибки при замене лампы и как их избежать
Первая и самая опасная ошибка – касание колбы галогенной лампы пальцами. Даже микроскопические следы жира с кожи приводят к локальному перегреву стекла, что сокращает срок службы лампы на 30–50%. Если контакт произошёл, протрите колбу безворсовой салфеткой, смоченной в спирте. Для ламп H4 и H7 на Газели это критично: при мощности 55 Вт температура на поверхности достигает 250°C, и жировые отложения провоцируют микротрещины.
Неправильный выбор лампы по цоколю – вторая по частоте ошибка. На Газели Next и Бизнес используются лампы H7 для ближнего света, а на старых моделях (до 2010 года) – H4. Установка лампы с другим цоколем не только не даст света, но и может повредить патрон или проводку. Перед покупкой сверьте маркировку на старой лампе или проверьте по VIN-коду: для H7 мощность 55 Вт, для H4 – 60/55 Вт (ближний/дальний).
Затягивание лампы с чрезмерным усилием приводит к деформации патрона или трещинам в пластиковом корпусе фары. Момент затяжки для ламп H7 на Газели – не более 1,5 Н·м. Если патрон «закис», не используйте плоскогубцы: обработайте резьбу WD-40 и дайте постоять 10 минут. При установке лампы H4 следите, чтобы фиксирующая скоба защёлкнулась чётко – иначе вибрация приведёт к миганию света на неровностях.
Неплотное соединение контактов вызывает нагрев патрона и оплавление пластика. На Газели с пробегом свыше 100 тыс. км окисление контактов – стандартная проблема. Перед установкой новой лампы зачистите контакты патрона мелкозернистой наждачной бумагой (P1000) и нанесите тонкий слой токопроводящей смазки (например, Molykote 111). Избегайте графитовых смазок: они ухудшают контакт при высоких температурах.
Использование ламп с неподходящей цветовой температурой ухудшает видимость. Лампы с температурой выше 4300 К (холодный белый) создают иллюзию яркости, но хуже освещают мокрую дорогу из-за рассеивания света. Для Газели оптимальный диапазон – 3200–3800 К (тёплый белый). При выборе светодиодных ламп обращайте внимание на угол светораспределения: для ближнего света он должен быть не менее 120°, иначе световое пятно будет узким и неравномерным.
Пренебрежение проверкой герметичности фары после замены лампы ведёт к запотеванию и выходу из строя отражателя. На Газели с неразборными фарами (модели после 2015 года) уплотнительное кольцо патрона часто повреждается при демонтаже. Перед установкой новой лампы осмотрите кольцо: трещины или деформации требуют замены. После сборки проверьте герметичность, направив струю воды из шланга на фару под давлением – протечки недопустимы.
Работа без отключения аккумулятора – ошибка, которая может привести к короткому замыканию. На Газели с электронным блоком управления (ЭБУ) даже кратковременное замыкание контактов при включённом зажигании способно сжечь предохранитель или повредить микросхемы. Перед заменой лампы отсоедините клемму «-» аккумулятора. Если работа ведётся в дождь, используйте диэлектрические перчатки: влага на контактах увеличивает риск пробоя.
Как собрать фару обратно после замены лампы
Установите лампу в посадочное гнездо, совместив выступы на цоколе с пазами в фаре. Проверьте фиксацию – лампа не должна болтаться или проворачиваться. Наденьте резиновый пыльник, расправив его края по периметру фары, чтобы исключить попадание влаги и пыли. Если пыльник деформирован или порван, замените его новым – артикул для Газели Некст: 3302-3711020-10.
Вставьте металлический фиксатор в пазы на корпусе фары, прижав его до щелчка. Убедитесь, что он надежно удерживает лампу – при попытке вытащить цоколь пальцами он не должен смещаться. Подключите разъем питания, надавив на него до характерного щелчка замка. Проверьте контакт: потяните разъем на себя – он не должен отсоединяться без усилия.
Перед установкой фары на автомобиль включите ближний свет и визуально оцените работу лампы. Убедитесь в отсутствии мерцания или неравномерного свечения. Закрепите фару штатными болтами, затянув их с моментом 3–4 Н·м. Не перетягивайте – это может привести к трещинам в пластиковом корпусе. После сборки отрегулируйте световой пучок с помощью регулировочных винтов, если это необходимо.
