Тормозная система УАЗ 3151 требует регулярного обслуживания, особенно после замены колодок, шлангов или главного цилиндра. Прокачка – обязательная процедура для удаления воздуха, который снижает эффективность торможения и увеличивает ход педали. На моделях с барабанными задними тормозами и дисковыми передними (или полностью барабанными) процесс имеет свои особенности: последовательность прокачки, тип жидкости и давление в системе.
Для работы потребуется тормозная жидкость DOT-4 (не ниже, иначе риск коррозии уплотнений), прозрачный шланг диаметром 6–8 мм, ключ на 8 мм для штуцеров и емкость для слива. Прокачивать начинайте с самого дальнего колеса от главного цилиндра: заднее правое → заднее левое → переднее правое → переднее левое. Если система оснащена ABS, дополнительно потребуется диагностический сканер для сброса ошибок после процедуры.
Перед началом убедитесь, что уровень жидкости в бачке не опускается ниже минимума – иначе воздух попадет в главный цилиндр, и процедуру придется повторять. Штуцеры на задних барабанах часто закисают: обработайте их WD-40 за 10–15 минут до работы. При прокачке создавайте давление в системе не более 1,5 атм – избыточное усилие может повредить манжеты рабочих цилиндров.
Если педаль остается мягкой после прокачки, проверьте герметичность соединений и состояние шлангов. На УАЗ 3151 часто встречаются трещины в резиновых тормозных магистралях – замените их при обнаружении вздутий или потертостей. После завершения долейте жидкость до уровня между MIN и MAX и проверьте работу тормозов на ходу, избегая резких нажатий.
Какие инструменты и материалы понадобятся для прокачки тормозов
Для прокачки тормозной системы УАЗ 3151 потребуется набор ключей: рожковый на 8 мм для штуцеров суппортов и колесных цилиндров, накидной на 10 мм для прокачных штуцеров задних тормозов. Дополнительно пригодится торцевой ключ на 12 мм с удлинителем – им удобно откручивать штуцеры на мостах, если они закисли. Избегайте разводных ключей: они часто срывают грани штуцеров.
Прокачной шланг диаметром 6–8 мм и длиной 50–70 см – обязательный элемент. Подойдет прозрачный силиконовый или ПВХ-шланг: через него видно пузырьки воздуха и цвет жидкости. Один конец должен плотно надеваться на штуцер, второй – опускаться в емкость с тормозной жидкостью. Не используйте шланги от топливных систем: они могут растворяться в DOT-4.
Емкость для слива старой жидкости – пластиковая бутылка или банка объемом 0,5–1 литр. На дно лучше положить магнит: он удержит металлическую стружку, если она попадет в систему. В крышке проделайте отверстие для шланга, чтобы исключить контакт жидкости с воздухом – DOT-4 гигроскопична и быстро впитывает влагу.
Тормозная жидкость стандарта DOT-4 – минимум 0,5 литра, даже если планируете прокачать только один контур. Для УАЗ 3151 рекомендуется использовать продукцию RosDOT-4 или Liqui Moly DOT 4: они выдерживают температуру до 230°C и не вызывают коррозию манжет. Избегайте жидкостей с надписью «DOT-4.5» или «Super DOT-4» – они могут не совмещаться с резиновыми уплотнителями системы.
Шприц медицинский на 20–50 мл с трубкой или специальный вакуумный насос для прокачки ускорят процесс, особенно если система сильно завоздушена. Шприц пригодится для откачки старой жидкости из бачка перед заливкой новой. Насос же позволяет создать разрежение и вытянуть воздух без помощника, но требует аккуратности: избыточное давление может повредить манжеты главного цилиндра.
Ветошь без ворса – хлопчатобумажная или микрофибра – нужна для протирки штуцеров и бачка. Избегайте синтетических тканей: они оставляют волокна, которые могут попасть в систему. Для очистки резьбы штуцеров используйте металлическую щетку или очиститель тормозов в аэрозоле – например, ABRO Brake Cleaner. Он удаляет грязь и старую смазку, не повреждая резиновые уплотнения.
Домкрат и подставки под мост обязательны, если прокачиваете задние тормоза. Поднимайте автомобиль только на ровной площадке, используя штатные точки поддомкрачивания. Для передних тормозов достаточно вывесить колеса, но при работе с задним мостом подставки должны фиксировать мост, а не раму – иначе шланги могут перегнуться. Не пренебрегайте противооткатными упорами: УАЗ 3151 тяжелый, и случайное смещение опасно.
Как подготовить автомобиль и рабочее место перед началом работ
Перед прокачкой тормозов УАЗ 3151 установите автомобиль на ровную площадку с твердым покрытием. Под задние колеса подложите противооткатные упоры, а под переднюю ось – страховочные подставки (козлы) после подъема домкратом. Отключите зажигание и снимите клемму с аккумулятора, чтобы исключить случайное срабатывание электрических систем. Проверьте уровень тормозной жидкости в бачке: он должен быть между метками «MIN» и «MAX». Если жидкость ниже минимума, долейте свежую DOT-4, но не превышайте верхнюю отметку – избыток выльется при прокачке.
Организуйте рабочее место с учетом доступа ко всем колесным цилиндрам. Вам понадобятся:
- два ключа на 10 мм (для штуцеров и крепления бачка);
- прозрачный шланг внутренним диаметром 6–8 мм и длиной 1–1,5 м;
- емкость для слива жидкости (0,5–1 л) с герметичной крышкой;
- воронка с сетчатым фильтром для долива;
- ветошь и щетка по металлу для очистки штуцеров;
- резиновые перчатки и защитные очки.
Разложите инструмент в порядке использования: сначала ключи и шланг, затем емкость и ветошь. Убедитесь, что штуцеры прокачки не закисли – при необходимости обработайте их проникающей смазкой (например, WD-40) за 10–15 минут до начала работ.
Осмотрите тормозные шланги и трубки на предмет трещин, вздутий или подтеков. Особое внимание уделите местам соединений и изгибам. Если обнаружены повреждения, замените элементы до прокачки – утечка воздуха или жидкости сделает процедуру неэффективной. Проверьте герметичность главного тормозного цилиндра: при нажатии на педаль не должно быть шипения или провалов. Зафиксируйте педаль в верхнем положении деревянным бруском, чтобы исключить ее случайное нажатие во время работы.
Последовательность прокачки тормозных механизмов на УАЗ 3151
Переходите к заднему левому колесу, затем – переднему правому и завершайте передним левым. На каждом этапе контролируйте уровень жидкости в бачке главного тормозного цилиндра (ГТЦ), не допуская его опустошения – это приведет к подсосу воздуха. Для УАЗ 3151 используйте жидкость DOT-4, совместимую с резиновыми уплотнениями системы. Если после прокачки педаль остается мягкой, проверьте герметичность соединений и состояние манжет ГТЦ.
После завершения прокачки всех колес проверьте работу тормозов на ходу. На скорости 40–50 км/ч выполните плавное торможение – автомобиль должен останавливаться без рывков и увода в сторону. Если педаль проваливается или требует повторного нажатия, повторите процедуру, уделив внимание контуру с неисправностью. Не забывайте, что на УАЗ 3151 с раздельными контурами (перед/зад) прокачка одного контура не компенсирует воздух в другом.
Как правильно удалить воздух из главного тормозного цилиндра
Перед началом процедуры убедитесь, что главный тормозной цилиндр (ГТЦ) УАЗ 3151 закреплён на вакуумном усилителе без перекосов, а его штуцеры не имеют следов коррозии или повреждений. Отсоедините тормозные трубки от ГТЦ, заглушив их подходящими пробками (например, медными или резиновыми) во избежание подсоса воздуха. Подготовьте прозрачную ёмкость объёмом не менее 0,5 литра с чистой тормозной жидкостью и шланг внутренним диаметром 6–8 мм, который плотно наденется на штуцер прокачки.
Заполните бачок ГТЦ свежей тормозной жидкостью до уровня «MAX», используя состав DOT-4 или аналогичный, рекомендованный производителем. Наденьте на штуцер прокачки заднего контура (расположен ближе к бачку) шланг, второй конец которого опустите в ёмкость с жидкостью. Медленно нажмите на педаль тормоза до упора и удерживайте её в нижнем положении, одновременно откручивая штуцер на ½–¾ оборота. Дождитесь, пока из шланга перестанут выходить пузырьки воздуха, затем закрутите штуцер и отпустите педаль. Повторите операцию 3–5 раз для каждого контура, доливая жидкость в бачок после каждого цикла.
Для проверки герметичности системы попросите помощника резко нажать на педаль тормоза 5–6 раз, удерживая её в нажатом состоянии. Осмотрите ГТЦ и места соединений трубок на предмет утечек – даже минимальное просачивание жидкости свидетельствует о необходимости замены уплотнений или подтяжки штуцеров. Если педаль остаётся «мягкой» после прокачки, повторите процедуру, начиная с контура, который прокачивался первым, но с интервалом между нажатиями в 10–15 секунд для полного выхода воздуха из полостей цилиндра.
Завершив прокачку, установите тормозные трубки на место, затянув штуцеры моментом 12–15 Н·м. Проверьте уровень жидкости в бачке, доведя его до отметки «MAX», и закройте крышку. Запустите двигатель и несколько раз нажмите на педаль тормоза, контролируя её ход – он должен быть упругим, без провалов. Если педаль «проваливается» при работающем двигателе, проверьте вакуумный усилитель на герметичность, подтянув хомут шланга или заменив его при необходимости.
Особенности прокачки передних и задних тормозных контуров

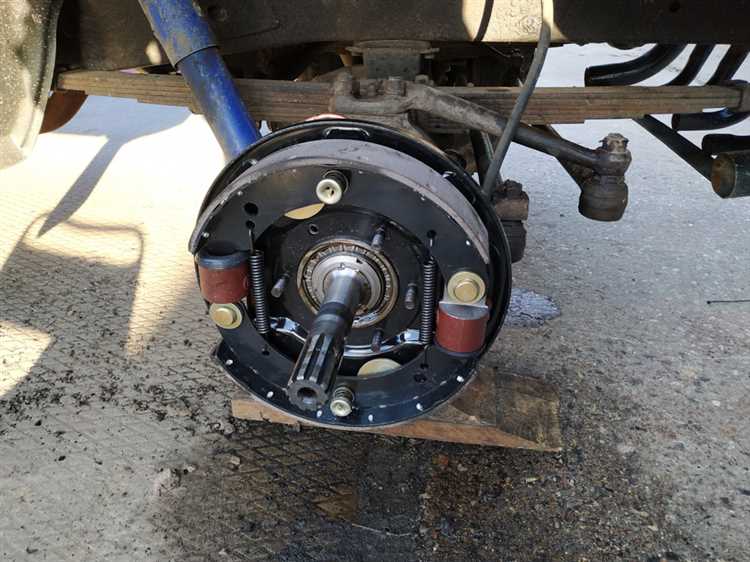

- Задний контур (барабанные тормоза) прокачивайте в последовательности: левое колесо → правое. Штуцеры здесь расположены на тормозных цилиндрах, доступ к которым затруднен из-за защитных колпачков – снимайте их осторожно, чтобы не повредить резьбу.
- При прокачке следите за уровнем жидкости в бачке: на заднем контуре он падает быстрее из-за большего объема системы (включает разделитель контуров). Доливайте DOT-4 до отметки «MAX» после каждого колеса.
- Если педаль остается мягкой после прокачки, проверьте регулировку стояночного тормоза – заклинивший трос может создавать ложное сопротивление в системе.
- На машинах с АБС дополнительно прокачайте гидроаккумулятор, следуя сервисной инструкции (обычно требуется 20–30 нажатий педали при заглушенном двигателе).
Как проверить герметичность системы после завершения прокачки
После прокачки тормозов УАЗ 3151 поднимите автомобиль на подъёмнике или установите на ровную площадку с надёжными опорами. Осмотрите все соединения трубопроводов, штуцеры прокачки и места подключения шлангов к рабочим цилиндрам. Особое внимание уделите зонам у главного тормозного цилиндра (ГТЦ), регулятора давления и колёсных цилиндров – именно здесь чаще всего возникают микроутечки. Используйте фонарик и зеркало на длинной ручке для проверки труднодоступных участков, например, задних тормозных шлангов у моста.
Запустите двигатель и создайте давление в системе, нажав на педаль тормоза с усилием 20–30 кг и удерживая её в течение 30–40 секунд. Если педаль начинает медленно проваливаться или ощущается пульсация, это указывает на негерметичность. Проверьте уровень тормозной жидкости в бачке ГТЦ – его снижение более чем на 5 мм за минуту при нажатой педали свидетельствует об утечке. Для точной локализации попросите помощника наблюдать за соединениями, пока вы удерживаете педаль.
Используйте мыльный раствор (20–30 г жидкого мыла на 1 л воды) для проверки подозрительных участков. Нанесите его кистью на штуцеры, шланги и места стыков – появление пузырьков укажет на место утечки. На УАЗ 3151 с барабанными тормозами особое внимание уделите резиновым манжетам колёсных цилиндров: при их износе жидкость может просачиваться внутрь барабана, что визуально проявляется в виде маслянистых потёков на внутренней поверхности колёсного диска.
Если утечка не обнаружена, но педаль остаётся «мягкой», проверьте герметичность вакуумного усилителя тормозов (ВУТ). Отсоедините шланг от впускного коллектора и заглушите его. Запустите двигатель и нажмите на педаль – если она проваливается, мембрана ВУТ повреждена. В этом случае требуется замена усилителя или его ремонт с использованием ремкомплекта. После устранения всех неисправностей повторите прокачку и проверку герметичности, чтобы исключить повторное попадание воздуха в систему.
Типичные ошибки при прокачке и способы их устранения
Вторая ошибка – неправильная последовательность прокачки контуров. На УАЗ 3151 с двухконтурной системой (передний и задний контуры) прокачку начинают с самого дальнего от главного цилиндра колеса: заднее правое → заднее левое → переднее правое → переднее левое. Нарушение порядка приводит к неполному удалению воздуха, особенно в длинных магистралях заднего моста. Если после прокачки педаль остаётся «мягкой», повторите процедуру, строго соблюдая последовательность. При прокачке задних колёс используйте специальный клапан на регуляторе давления (если установлен) – игнорирование этого требования вызывает неравномерное распределение тормозных усилий.
