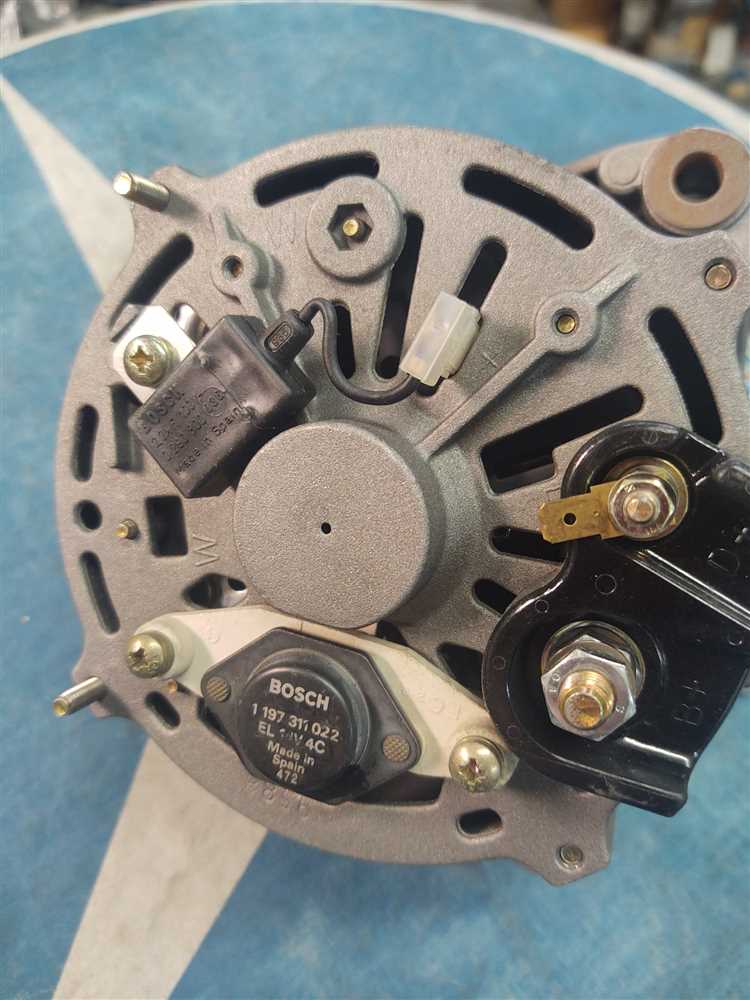

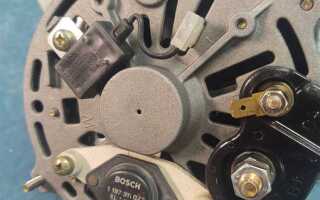

Генератор ВАЗ 2107 – ключевой элемент электросистемы, обеспечивающий питание бортовой сети и зарядку аккумулятора. Номинальное напряжение на выходе генератора должно составлять 13,8–14,5 В при работающем двигателе на средних оборотах (2000–3000 об/мин). Отклонение от этого диапазона сигнализирует о неисправности: пониженное напряжение (менее 13,5 В) приводит к разряду аккумулятора, повышенное (более 14,8 В) – к перезаряду и выходу из строя электрооборудования.
Проверка напряжения проводится мультиметром в режиме измерения постоянного тока (DC). Подключите щупы к клеммам аккумулятора: красный – к «+», черный – к «–». Запустите двигатель, включите фары и печку (нагрузка ~10 А). Если напряжение стабильно держится в пределах 13,8–14,2 В, генератор исправен. При колебаниях или выходе за границы нормы требуется диагностика регулятора напряжения, диодного моста или обмоток статора.
Регулятор напряжения – частая причина неполадок. На ВАЗ 2107 устанавливаются механические (вибрационные) или электронные регуляторы. Первые проверяются тестером на сопротивление: при напряжении 12 В между клеммами «Ш» и «В» должно быть 5–10 Ом. Электронные регуляторы неремонтопригодны – при неисправности заменяются целиком. Диодный мост тестируется мультиметром в режиме прозвонки: сопротивление каждого диода в прямом направлении – 500–700 Ом, в обратном – бесконечность.

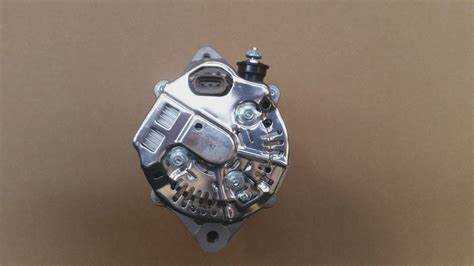

Напряжение генератора ВАЗ 2107: норма и проверка
Нормальное напряжение генератора ВАЗ 2107 на холостых оборотах (800–900 об/мин) при включенных фарах и печке должно составлять 13,8–14,5 В. На повышенных оборотах (2000–3000 об/мин) допустимый диапазон – 14,2–14,8 В. Превышение 15 В указывает на неисправность реле-регулятора или пробой диодного моста, а значения ниже 13 В свидетельствуют о слабом заряде, износе щёток или обрыве обмотки статора. Для точной диагностики используйте мультиметр в режиме измерения постоянного напряжения, подключая щупы к клеммам аккумулятора при работающем двигателе.
Проверку проводите в два этапа: сначала на заглушенном двигателе (напряжение АКБ должно быть 12,5–12,8 В), затем после запуска. Если при включении потребителей (дальний свет, обогрев) напряжение проседает ниже 13 В – генератор не справляется с нагрузкой. Обратите внимание на состояние ремня привода: его провисание более 10–15 мм или трещины снижают эффективность работы. При выявлении отклонений замените реле-регулятор (стоимость – 300–500 руб.) или диодный мост (800–1200 руб.), не дожидаясь полного разряда аккумулятора.

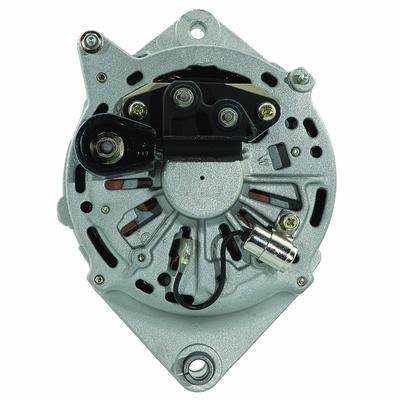

Какое напряжение должен выдавать генератор ВАЗ 2107 на холостом ходу
На холостом ходу исправный генератор ВАЗ 2107 должен выдавать напряжение в диапазоне 13,8–14,5 В. Эти значения актуальны для моделей с генератором типа Г-222 или 37.3701, установленных на большинстве автомобилей этой серии. При включённых потребителях (фары, печка, обогрев стекла) допустимо снижение до 13,5 В, но не ниже. Если показания выходят за эти пределы, требуется диагностика.
Измерения проводятся мультиметром на клеммах аккумулятора при работающем двигателе. Важно соблюдать условия проверки:
- Двигатель прогрет до рабочей температуры (80–90°C).
- Все дополнительные потребители электроэнергии отключены.
- Аккумулятор заряжен не менее чем на 75%.
При несоблюдении этих условий результаты могут быть искажены.
Напряжение ниже 13,5 В на холостых оборотах указывает на неисправности: износ щёток, ослабление натяжения ремня, выход из строя диодного моста или регулятора напряжения. В таких случаях аккумулятор недозаряжается, что приводит к его быстрому разряду. Если напряжение падает до 12 В и ниже, генератор не справляется с нагрузкой – требуется срочный ремонт.
Превышение напряжения выше 14,8 В свидетельствует о неисправности регулятора напряжения. Это опасно для электрооборудования: перегорают лампы, выходят из строя электронные блоки, закипает электролит в аккумуляторе. При таких показаниях необходимо немедленно отключить генератор и заменить регулятор.
Для точной диагностики рекомендуется проверить напряжение на разных оборотах:
- Холостой ход (800–900 об/мин) – 13,8–14,5 В.
- Средние обороты (2000 об/мин) – 14,0–14,7 В.
- Высокие обороты (3000 об/мин) – 14,2–14,8 В.
Если на высоких оборотах напряжение не растёт или падает, проблема в диодном мосте или обмотке статора.
При проверке обратите внимание на стабильность показаний. Колебания напряжения более ±0,3 В на холостом ходу указывают на неисправность подшипников генератора, ослабление контактов или повреждение проводки. В таких случаях генератор требует разборки и дефектовки. Не игнорируйте даже незначительные отклонения – они могут привести к серьёзным поломкам.
Как измерить напряжение генератора мультиметром без снятия с автомобиля
Для проверки напряжения генератора ВАЗ 2107 мультиметром установите прибор в режим измерения постоянного напряжения (DCV) с пределом 20 В. Подключите черный щуп к минусовой клемме аккумулятора, красный – к плюсовой. Запустите двигатель и дайте ему поработать на холостых оборотах (около 800–900 об/мин). Нормальное напряжение должно составлять 13,8–14,5 В. Если показания ниже 13,5 В, генератор недозаряжает АКБ; выше 14,8 В – перезаряжает.
Увеличьте обороты двигателя до 2000–2500 об/мин, не включая дополнительные потребители (фары, печка, магнитола). Напряжение должно оставаться в пределах 13,8–14,5 В. Резкое падение или скачки сигнализируют о неисправности регулятора напряжения или диодного моста. Если прибор показывает 12 В и ниже, генератор не работает – проверьте ремень привода, предохранители и контакты.
Включите максимальную нагрузку: ближний свет, обогрев заднего стекла, вентилятор печки на 4-й скорости. Напряжение не должно опускаться ниже 13,2 В. Если оно падает до 12,5 В и ниже, генератор не справляется с нагрузкой – возможен износ щеток, обрыв обмотки статора или неисправность реле-регулятора. Зафиксируйте показания мультиметра на 2–3 минуты: стабильность напряжения подтверждает исправность системы.
Проверьте напряжение на клемме «30» генератора (толстый провод от плюса АКБ). Подсоедините красный щуп мультиметра к этой клемме, черный – к массе двигателя. Разница с напряжением на аккумуляторе не должна превышать 0,2 В. Превышение указывает на окисление контактов, повреждение провода или плохое заземление. Очистите клеммы и соединения от окислов, подтяните крепления.
Для диагностики регулятора напряжения измерьте напряжение на клемме «61» (тонкий провод, идущий к контрольной лампе). При работающем двигателе оно должно быть равно напряжению на АКБ. Если показания отличаются более чем на 0,5 В, регулятор неисправен. Замените его, не снимая генератор: отсоедините провода, открутите два винта крепления и установите новый блок. После замены повторите проверку под нагрузкой.
Признаки неисправности генератора по показаниям вольтметра
Нормальное напряжение на клеммах аккумулятора ВАЗ 2107 при работающем двигателе должно составлять 13,8–14,5 В. Если вольтметр показывает менее 13 В, это указывает на недостаточный заряд. Причинами могут быть износ щёток, неисправность регулятора напряжения или обрыв обмотки статора. Проверьте состояние ремня генератора – его проскальзывание также снижает выходное напряжение.
Показания выше 15 В свидетельствуют о перезаряде аккумулятора. Это опасно: электролит закипает, пластины разрушаются. Чаще всего виноват регулятор напряжения, который не ограничивает ток возбуждения. Реже – короткое замыкание в обмотке ротора. В обоих случаях требуется диагностика с отключением генератора от бортовой сети.
Колебания напряжения в пределах ±0,5 В при стабильных оборотах двигателя – признак нестабильной работы генератора. Причинами могут быть плохой контакт на клеммах, износ подшипников или межвитковое замыкание в обмотках. Проверьте соединения на генераторе и аккумуляторе, а также состояние проводки. Если проблема сохраняется, замените диодный мост.
Если вольтметр показывает 12 В или ниже при работающем двигателе, генератор не выдаёт заряд вовсе. Это может быть вызвано обрывом цепи возбуждения, сгоревшим предохранителем или неисправностью реле-регулятора. Сначала проверьте предохранитель №10 в монтажном блоке (8 А). Если он цел, прозвоните цепь возбуждения от замка зажигания до генератора.
Резкое падение напряжения при включении потребителей (фары, печка) до 12,5 В и ниже говорит о слабой отдаче генератора. Причина – износ щёток, неисправность диодного моста или ослабление натяжения ремня. Измерьте ток отдачи: подключите амперметр между клеммой «30» генератора и проводом, идущим к аккумулятору. Норма – не менее 40 А при 2000 об/мин.
Повышенное напряжение на холостом ходу (более 14,8 В) при нормальных показаниях на средних оборотах указывает на неисправность регулятора напряжения. В этом случае генератор перегружает бортовую сеть на малых оборотах, что приводит к выходу из строя ламп и электронных блоков. Замените регулятор, не дожидаясь поломки других узлов.
Если вольтметр показывает 0 В при работающем двигателе, проверьте целостность плюсового провода от генератора к аккумулятору. Обрыв или короткое замыкание на массу в этой цепи полностью блокирует заряд. Также возможен отказ самого генератора – прозвоните обмотки статора и ротора на сопротивление (норма – 3–5 Ом для ротора, 0,1–0,2 Ом между фазами статора).
Пошаговая проверка регулятора напряжения на ВАЗ 2107
Перед началом проверки убедитесь, что аккумулятор заряжен не менее чем на 75%, а клеммы генератора и регулятора напряжения не имеют окислов. Для диагностики потребуются: мультиметр (точность не ниже 0,1 В), отвёртка с изолированной ручкой, провода с «крокодилами» и лампа накаливания 12 В мощностью 3–5 Вт. Работы проводите при заглушённом двигателе, если не указано иное.
Отсоедините провод от клеммы «В+» генератора и подключите мультиметр в режиме измерения постоянного напряжения (предел 20 В) между этой клеммой и «массой» автомобиля. Запустите двигатель и установите обороты 2000–2500 об/мин. Нормальное напряжение должно составлять 13,8–14,5 В. Если показания ниже 13,5 В или выше 14,8 В – регулятор неисправен. Зафиксируйте результат для сравнения с последующими тестами.
- Проверка регулятора без снятия с автомобиля:
- Подключите лампу накаливания между клеммой «Ш» (или «67») генератора и «массой».
- Запустите двигатель и плавно увеличивайте обороты с 1000 до 3000 об/мин.
- Лампа должна гореть на холостых оборотах и гаснуть при достижении 1500–1800 об/мин. Если лампа не гаснет или не загорается вовсе – регулятор требует замены.
- Проверка снятого регулятора:
- Подключите регулятор к источнику питания 12 В (аккумулятору) через лампу накаливания: «+» к клемме «В», «−» к «массе».
- Подайте напряжение 15–16 В на клемму «Ш» (используйте второй источник питания или регулируемый блок).
- Лампа должна погаснуть при напряжении выше 14,5 В. Если лампа продолжает гореть – регулятор неисправен.
При замене регулятора выбирайте деталь с маркировкой «Я112В» или «Я120М1» – они совместимы с генераторами Г-221 и Г-222. Устанавливайте новый регулятор на штатное место, предварительно очистив контактные поверхности от грязи. После монтажа повторите проверку по первому методу, чтобы убедиться в корректной работе системы. Если напряжение остаётся нестабильным, проверьте целостность проводки и состояние щёток генератора.
Как проверить диодный мост генератора без специальных приборов
После проверки соберите генератор, установите крышку и подключите провода. Запустите двигатель и измерьте напряжение на клеммах аккумулятора – оно должно быть в пределах 13,8–14,5 В на холостых оборотах. Если напряжение ниже 13 В или выше 15 В, проблема может быть не только в диодном мосту, но и в регуляторе напряжения или обмотках статора. В этом случае потребуется дополнительная диагностика с использованием мультиметра.
Нормальное напряжение генератора при включенных потребителях электроэнергии
На холостом ходу двигателя ВАЗ 2107 с включёнными фарами, печкой и обогревом заднего стекла напряжение на клеммах аккумулятора должно составлять 13,5–14,2 В. При увеличении оборотов до 2000–3000 об/мин допустимо повышение до 14,5 В, но не выше – превышение указывает на неисправность реле-регулятора или замыкание обмоток. Если напряжение падает ниже 13,2 В, генератор не справляется с нагрузкой: проверьте состояние щёток, диодного моста и натяжение ремня (прогиб 10–15 мм при усилии 10 кгс).
Для точной диагностики подключите мультиметр в режиме измерения постоянного напряжения (20 В) к клеммам АКБ, запустите двигатель и последовательно включайте потребители: ближний свет (снижение на 0,2–0,4 В), дальний (ещё 0,3–0,5 В), печка на максимум (0,5–0,8 В). Если при суммарной нагрузке напряжение удерживается в пределах 13,3–14,0 В – система исправна. Падение ниже 13,0 В при работающем двигателе сигнализирует о необходимости замены генератора или ремонта цепи возбуждения.
