Жесткий диск содержит несколько компонентов, пригодных для повторного использования, но мотор – один из самых ценных. Это бесколлекторный двигатель постоянного тока (BLDC) с высокой точностью вращения, способный работать на скоростях от 5400 до 15000 об/мин. В зависимости от модели HDD, мотор может иметь 3 или 4 фазы, а его номинальное напряжение варьируется от 5 до 12 В. Извлечение требует аккуратности: повреждение обмоток или магнитов сделает его непригодным для дальнейшего применения.
Для работы понадобятся инструменты: крестовая отвертка PH0 или PH00, плоская отвертка, плоскогубцы, мультиметр (для проверки обмоток) и паяльник (если потребуется отсоединить провода). Большинство жестких дисков крепятся винтами под звездочку (Torx T6–T9), но встречаются и модели с обычными крестовыми. Перед началом разборки отключите плату контроллера – она часто фиксируется на трех-четырех винтах и подключается через гибкий шлейф.
Мотор закреплен на шпинделе, который, в свою очередь, удерживается мощными неодимовыми магнитами. Эти магниты создают усилие до 5–10 кг, поэтому при демонтаже важно контролировать силу, чтобы не повредить подшипники. В некоторых дисках (например, Seagate Barracuda) мотор может быть дополнительно зафиксирован стопорным кольцом или клеем. В таких случаях используйте тонкую отвертку для поддевания или изопропиловый спирт (90%+) для растворения клеевого слоя.
После извлечения мотора проверьте его работоспособность. Подключите обмотки к источнику питания через драйвер BLDC (например, L6234 или DRV10983) или используйте простой тест с батарейкой на 9 В, кратковременно подавая напряжение на пары контактов. Если ротор вращается плавно и без посторонних шумов, мотор готов к интеграции в самодельные устройства: вентиляторы, станки с ЧПУ или генераторы.
Необходимые инструменты и подготовка рабочего места
Для демонтажа мотора жесткого диска потребуются инструменты с точными характеристиками. Основной – набор прецизионных отверток с магнитными наконечниками: крестовая PH00 (диаметр жала 1.5 мм) и плоская 1.0 мм для винтов платы контроллера. Шестигранные ключи 0.9 мм и 1.3 мм пригодятся для фиксации осей ротора. Пинцет с антистатическим покрытием (длина губок 120 мм) нужен для работы с мелкими компонентами. Мультиметр с диапазоном измерения сопротивления до 200 Ом поможет проверить обмотки статора перед извлечением.
Рабочая поверхность должна быть изолирована от статического электричества. Используйте антистатический коврик размером не менее 30×40 см с заземлением через резистор 1 МОм. Освещение – светодиодная лампа с цветовой температурой 5000K и регулируемым углом наклона, чтобы избежать бликов на металлических деталях. Подготовьте пластиковые контейнеры с ячейками глубиной 10 мм для хранения винтов и мелких элементов – это предотвратит их потерю и перепутывание.
Перед началом работ отключите питание всех устройств в радиусе 1 метра от рабочего места. Наденьте антистатический браслет, подключенный к заземлению через резистор 1 МОм, и хлопчатобумажные перчатки без талька – они снизят риск загрязнения поверхностей жировыми следами. Если мотор планируется использовать повторно, подготовьте смазку на основе полиальфаолефинов (вязкость 100 сСт при 40°C) для обработки подшипников после извлечения.
Разместите жесткий диск на мягкой подложке (например, поролоновой толщиной 5 мм) для предотвращения царапин на плате. Зафиксируйте корпус диска струбциной с резиновыми губками, чтобы исключить смещение во время демонтажа. Для работы с сильными магнитами неодимового ротора используйте пластиковые или алюминиевые щипцы – стальные инструменты могут притянуться и повредить обмотки.
Разборка корпуса жесткого диска без повреждений
Корпус жесткого диска скреплен винтами с головками Torx T6 или T8 – для их откручивания потребуется соответствующая отвертка. Винты часто скрыты под наклейками или резиновыми заглушками; удалите их аккуратно, чтобы не порвать. На некоторых моделях (например, Seagate Barracuda) используются винты с герметиком – их откручивание требует приложения большего усилия, но без рывков, чтобы не сорвать шлицы. Если винт не поддается, прогрейте его паяльником 2–3 секунды: термическое расширение ослабит фиксацию.
После снятия крышки корпуса обратите внимание на пластиковые или металлические защелки по периметру. Они удерживают верхнюю часть корпуса и могут сломаться при грубом воздействии. Для их разъединения вставьте тонкую пластиковую лопатку (например, медиатор для гитары) в зазор между половинами корпуса и медленно ведите вдоль края, отжимая защелки по одной. На дисках Western Digital часто встречаются защелки с двух сторон – начинайте с угла, где их меньше.
- Не используйте металлические инструменты: риск повредить печатную плату или магнитные пластины.
- Избегайте перекосов при снятии крышки – даже минимальное смещение может деформировать шпиндель.
- Если корпус не поддается, проверьте наличие скрытых винтов под этикетками или резиновыми ножками.
После отделения верхней части корпуса не снимайте ее резко. Внутри может находиться фильтр из пористого материала, который легко порвать. Аккуратно приподнимите крышку на 1–2 см и осмотрите внутреннее пространство: если фильтр приклеен к крышке, отделите его пинцетом с тупыми концами. На некоторых моделях (например, Toshiba) фильтр закреплен на магнитной пластине – в этом случае оставьте его на месте, чтобы не нарушить балансировку.
Отсоединение платы контроллера и снятие магнитных дисков
Перед началом работы убедитесь, что жесткий диск обесточен и отключен от всех интерфейсов. Плату контроллера фиксируют 4–8 винтов Torx T6 или T8 (в зависимости от модели), расположенных по периметру корпуса. Используйте прецизионную отвертку с магнитным наконечником – винты часто утоплены в углублениях и легко теряются. Откручивайте их последовательно, против часовой стрелки, придерживая плату пальцами, чтобы избежать повреждения контактных дорожек.
После снятия винтов плата может оставаться прикрепленной к корпусу через гибкий шлейф или контактные площадки. Аккуратно подденьте ее с угла пластиковой лопаткой или пинцетом с антистатическим покрытием – металлические инструменты могут замкнуть цепи. Если шлейф зафиксирован защелкой, нажмите на нее тонким предметом (например, иглой) и потяните шлейф строго параллельно разъему, чтобы не погнуть контакты. У HDD Seagate Barracuda 7200.12 шлейф часто припаян – в этом случае потребуется паяльник с температурой не выше 300°C и тонкий припой.
Сняв плату, переходите к магнитным дискам (пластинам). Верхняя крышка корпуса крепится 6–10 винтами Torx T8 или T9, часть из которых может быть скрыта под наклейками или резиновыми заглушками. Открутите их, затем осторожно снимите крышку, избегая резких движений – внутри создается вакуум, и резкое отделение может повредить головки чтения/записи. У моделей Western Digital Caviar Black пластины часто фиксируются центральным винтом с левой резьбой – откручивайте его по часовой стрелке.
Для извлечения пластин потребуется специальный съемник или самодельный инструмент из алюминиевой проволоки диаметром 1,5–2 мм. Зацепите его за центральное отверстие пластины и равномерно потяните вверх, удерживая диск за края. Не касайтесь рабочей поверхности пальцами – жировые следы нарушат балансировку. У HDD Toshiba MK5061GSYN пластины имеют керамическое покрытие, чувствительное к царапинам: используйте безворсовые салфетки для протирки. Храните снятые диски в антистатических пакетах, избегая магнитных полей.
Особое внимание уделите головкам чтения/записи. В большинстве моделей они паркуются в специальной зоне (например, у HGST Deskstar 7K1000 – на внутреннем краю пластины). Если головки не запаркованы, зафиксируйте их пластиковым клином или скотчем перед снятием пластин. У SSD-накопителей с интерфейсом SATA платы контроллера часто интегрированы в корпус – в этом случае разборка ограничивается снятием крышки и отсоединением микросхем памяти, закрепленных на термоклее.
Доступ к мотору и освобождение его креплений
Перед началом демонтажа мотора отключите жесткий диск от питания и извлеките его из корпуса устройства. Расположите накопитель на антистатическом коврике или заземленной поверхности, чтобы избежать повреждения электронных компонентов статическим электричеством. Для доступа к мотору потребуется снять верхнюю крышку диска – она крепится на винтах под шестигранник (обычно размер 1.5–2.5 мм) или Torx T6–T9. В некоторых моделях (например, Seagate Barracuda) крышка дополнительно фиксируется защелками по периметру; их нужно аккуратно отжать пластиковой лопаткой, начиная с угла.
После снятия крышки мотор будет виден в центре пластины диска. В большинстве 3.5-дюймовых HDD он закреплен на шпинделе с помощью стопорного кольца или винта с левой резьбой (откручивается по часовой стрелке). Для фиксации шпинделя используйте резиновый брусок или специальный держатель – это предотвратит прокручивание пластины при откручивании крепежа. В 2.5-дюймовых дисках (например, WD Blue) мотор часто интегрирован в корпус и удерживается тремя-четырьмя винтами под Torx T5–T8, расположенными по окружности.
Стопорное кольцо снимается с помощью пинцета или тонкой отвертки, но действуйте осторожно: кольцо может быть подпружинено и вылететь при неаккуратном обращении. Если кольцо сидит плотно, прогрейте его феном (температура 60–80°C) в течение 30–60 секунд – это расширит металл и облегчит демонтаж. В моделях с винтовым креплением (например, Toshiba X300) используйте прецизионную отвертку с магнитным наконечником, чтобы не уронить винт в корпус.
В некоторых дисках (особенно старых Hitachi Deskstar) мотор дополнительно фиксируется кронштейном, который крепится к плате контроллера. Кронштейн удерживается двумя винтами под крестовую отвертку PH0 или PH1. Открутив их, аккуратно отсоедините кронштейн, приподнимая его параллельно поверхности платы – не тяните вверх, чтобы не повредить пайку контактов мотора.
Если мотор не поддается извлечению после снятия крепежа, проверьте наличие скрытых фиксаторов. В дисках Samsung SpinPoint часто используется пластиковая втулка, которая удерживает шпиндель в подшипнике. Ее можно извлечь, поддев тонкой отверткой за выступы или нагрев феном до 70°C. В случае с Seagate IronWolf мотор может быть приклеен к основанию корпуса – для отделения используйте изопропиловый спирт (90%+) и пластиковую карту, чтобы аккуратно размягчить клей.
При работе с моторами, имеющими гидродинамические подшипники (например, в дисках HGST Ultrastar), избегайте резких ударов и перекосов. Такие подшипники чувствительны к механическим воздействиям, и даже незначительное смещение может вывести их из строя. Если мотор застрял, попробуйте вращать его против часовой стрелки с легким усилием, одновременно покачивая из стороны в сторону – это поможет освободить подшипник от смазки.
После освобождения всех креплений мотор можно извлечь, потянув его вертикально вверх. Если он не поддается, проверьте наличие остатков клея или герметика на посадочном месте. В крайнем случае используйте деревянный клин и резиновый молоток, но наносите удары только по корпусу диска, а не по мотору. Храните извлеченный мотор в антистатическом пакете, избегая контакта с магнитными поверхностями.

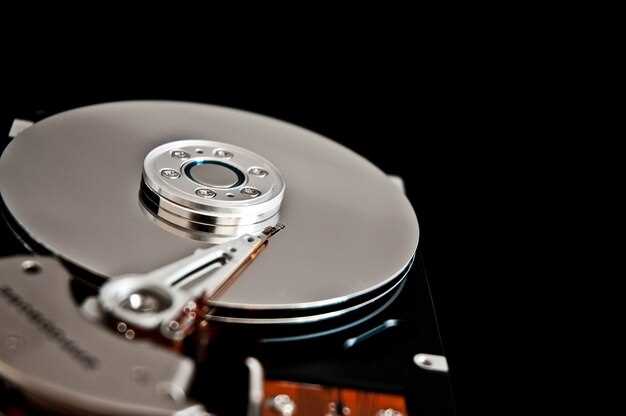

Извлечение мотора из посадочного гнезда
Перед началом работы убедитесь, что мотор полностью обесточен – отключите жесткий диск от питания и извлеките его из корпуса устройства. Используйте тонкую отвертку с плоским жалом (шириной 1,5–2 мм) для поддевания мотора по периметру посадочного гнезда. Действуйте аккуратно: чрезмерное усилие может повредить обмотку статора или деформировать крепежные выступы.
Моторы большинства HDD фиксируются в гнезде на трех-четырех точках с помощью клея или пластиковых защелок. Начните с поиска стыков между корпусом мотора и посадочным местом – они часто расположены под углом 120° (для трехточечного крепления) или 90° (для четырехточечного). Вставьте отвертку в зазор и слегка покачайте, чтобы ослабить фиксацию.
Если мотор сидит плотно, прогрейте посадочное гнездо феном до температуры 60–70°C в течение 30–40 секунд. Тепловое расширение ослабит клеевой слой, но не перегревайте плату контроллера – она расположена рядом и чувствительна к высоким температурам. После прогрева повторите попытку поддевания, начиная с наименее закрепленной точки.
Для моторов с пластиковыми защелками потребуется специальный инструмент – тонкий металлический крючок или пинцет с загнутыми концами. Заведите его под защелку и надавите в сторону центра мотора, одновременно приподнимая корпус. Избегайте резких движений: пластик хрупкий и может сломаться, особенно у старых моделей дисков (например, Seagate Barracuda 7200.10).
При извлечении мотора из гнезда с магнитным креплением (характерно для WD Caviar и некоторых моделей Toshiba) используйте неодимовый магнит диаметром 10–15 мм. Поднесите его к нижней части мотора – магнитное поле ослабит притяжение, и мотор можно будет снять с минимальным усилием. Не касайтесь магнитом платы управления, чтобы не повредить микросхемы.
После ослабления всех точек фиксации мотор должен выйти из гнезда с легким щелчком. Если этого не происходит, проверьте наличие скрытых винтов под наклейками или резиновыми прокладками – производители иногда маскируют дополнительные крепления. В крайнем случае используйте съемник для подшипников с регулируемым усилием, но не превышайте 5–7 кгс, чтобы не деформировать вал.
После извлечения осмотрите посадочное гнездо на предмет остатков клея или металлической стружки. Удалите их с помощью изопропилового спирта (концентрация 90% и выше) и безворсовой салфетки. Не используйте ацетон или другие агрессивные растворители – они могут повредить пластиковые элементы корпуса. Храните извлеченный мотор в антистатическом пакете, чтобы избежать повреждения обмотки статическим электричеством.
Проверка состояния мотора и возможные неисправности
После извлечения мотора из жесткого диска первым шагом станет визуальный осмотр на предмет механических повреждений. Обратите внимание на целостность обмоток статора – даже микроскопические разрывы или потемнения изоляции указывают на перегрев или короткое замыкание. Проверьте подшипники: если при вращении ротора вручную слышен скрежет или ощущается люфт более 0,1 мм, это свидетельствует об износе. Для точной диагностики используйте мультиметр в режиме измерения сопротивления – обмотки должны показывать значения в пределах 5–15 Ом (зависит от модели диска). Отклонения более 20% от номинала говорят о межвитковом замыкании.
Электрические неисправности часто проявляются через нестабильную работу или полное отсутствие вращения. Подключите мотор к источнику питания 5 В (для 3,5″ дисков) или 3,3 В (для 2,5″) через резистор 10 Ом для ограничения тока. Если ротор не вращается, прозвоните цепь от контактов платы управления до обмоток – обрыв чаще всего возникает в местах пайки или на гибком шлейфе. При наличии вращения измерьте потребляемый ток: превышение 0,5 А для 3,5″ или 0,3 А для 2,5″ моторов указывает на заклинивание подшипников или деформацию ротора.
Для восстановления работоспособности мотора с изношенными подшипниками используйте специализированные смазки на основе полиальфаолефинов (например, Krytox GPL 205) – они сохраняют свойства при температурах до 200°C и не испаряются. Наносите смазку шприцем с иглой 0,3 мм, избегая попадания на обмотки. При повреждении обмоток перемотка экономически нецелесообразна – стоимость работ превышает цену нового мотора. В случае деформации ротора замените его целиком, подобрав аналог по габаритам и магнитным характеристикам (например, для Seagate ST2000DM001 подойдет мотор от WD40EFZX).
