Магнитола в Volkswagen Touareg (особенно в моделях 2003–2018 годов) крепится по заводской схеме с использованием металлических фиксаторов и пластиковых защелок. В зависимости от поколения (GP, NF или третье) расположение крепежей может отличаться, но общий принцип демонтажа остается схожим. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания или сброса настроек бортового компьютера.
Для снятия потребуются инструменты: две пластиковые лопатки для демонтажа панелей (или набор съемников для клипс), тонкая отвертка с плоским жалом (шириной 3–4 мм) и фонарик. В моделях с сенсорным экраном (RNS 850, Discover Pro) дополнительно может понадобиться шестигранник на 5 мм для откручивания крепежных винтов под декоративной рамкой. Не используйте металлические инструменты без изоляции – риск повредить пластик или электронику высок.
Первый шаг – снятие декоративной рамки вокруг магнитолы. В Touareg NF (2010–2018) она держится на четырех пластиковых защелках: две сверху и две снизу. Аккуратно подденьте рамку лопаткой в верхней части, затем постепенно отщелкните нижние крепления. В GP (2003–2010) рамка может быть зафиксирована винтами под заглушками – проверьте их наличие по периметру.
После снятия рамки откроется доступ к крепежным винтам магнитолы. В большинстве случаев их четыре: два сверху и два снизу. Открутите их шестигранником или отверткой (в зависимости от модели). Если магнитола не поддается, проверьте наличие дополнительных фиксаторов по бокам – в некоторых версиях они скрыты под пластиковыми накладками.
Когда все крепления сняты, аккуратно потяните магнитолу на себя. Не тяните за провода – сначала отсоедините разъемы питания и антенны. В Touareg используется стандартный ISO-разъем, но в премиальных комплектациях (например, с Dynaudio) могут быть дополнительные кабели для усилителя. Запомните их расположение или сфотографируйте перед отключением.
Какие инструменты понадобятся для снятия магнитолы
Для демонтажа магнитолы на Volkswagen Touareg потребуются специальные съемники для клипс, которые фиксируют панель центральной консоли. Стандартные пластиковые лопатки шириной 5–7 мм с заостренным краем подойдут для аккуратного отсоединения облицовки без повреждения защелок. Если съемников нет, можно использовать две плоские отвертки с тонким жалом, но работать ими нужно предельно осторожно, чтобы не поцарапать пластик или не сломать крепления.
Ключевой инструмент – набор торцевых ключей или головок на 8 мм и 10 мм для откручивания болтов крепления магнитолы. В некоторых моделях Touareg (особенно до 2014 года) используются винты с внутренним шестигранником на 4 мм, поэтому потребуется соответствующая бита или ключ. Для отсоединения разъемов питания и антенны пригодится тонкая отвертка с изолированной ручкой или специальный инструмент для снятия клемм – это предотвратит случайное замыкание проводки.
Дополнительно понадобится фонарик с узким лучом или налобный светодиодный фонарь, чтобы осветить труднодоступные места за панелью. В некоторых случаях магнитола крепится на металлических направляющих с защелками, которые могут закиснуть – здесь поможет силиконовая смазка в аэрозольной упаковке или проникающая жидкость типа WD-40. Наносить её нужно точечно, избегая попадания на пластиковые детали и электронику.
Если магнитола удерживается рамкой с пружинными фиксаторами (характерно для моделей с 2018 года), пригодится магнитный захват или пинцет с длинными губками для извлечения мелких деталей. Работать лучше в перчатках из нитрила или хлопка, чтобы не оставлять отпечатков на стекле дисплея и не повредить антибликовое покрытие. Избегайте использования металлических инструментов вблизи экрана – даже микроцарапины могут ухудшить видимость.

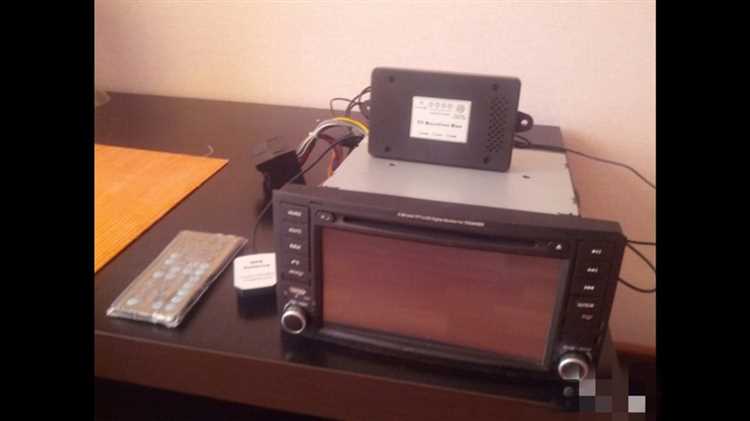

Как снять декоративную рамку вокруг магнитолы без повреждений
На Volkswagen Touareg декоративная рамка магнитолы крепится на пластиковых защёлках по периметру. Основные точки фиксации расположены в верхних углах и по бокам – всего 6–8 защёлок. Чтобы избежать трещин, используйте пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой. Начинайте с нижней части рамки, аккуратно поддевая её по центру, затем переходите к углам. Силу прикладывайте равномерно, не допуская перекосов.
Не тяните рамку на себя сразу – сначала освободите все защёлки. Если одна из них не поддаётся, проверьте наличие скрытых винтов под кнопками климат-контроля или заглушками. В некоторых модификациях Touareg (например, до 2010 года) рамка дополнительно фиксируется металлическими скобами в нижней части. Их можно отжать пальцами, надавив вверх.
При снятии рамки следите за проводкой: на обратной стороне могут быть подключены датчики температуры или подсветка. Отсоединяйте разъёмы только после полного демонтажа рамки, чтобы не повредить контакты. Если пластик «прикипел», прогрейте края рамки феном на минимальной мощности – это размягчит клей и облегчит снятие.
После освобождения всех защёлок рамка должна отделиться без усилий. Храните её в вертикальном положении, чтобы избежать деформации. При обратной установке сначала защёлкивайте верхние крепления, затем боковые и нижние – это предотвратит перекос и зазоры.
Как отсоединить разъемы и антенну перед извлечением магнитолы
На Volkswagen Touareg магнитола фиксируется не только механическими защелками, но и электрическими разъемами. Основные из них – 16-контактный ISO-разъем питания (обычно черного цвета) и 8-контактный разъем для динамиков (часто серого или коричневого оттенка). Перед отсоединением убедитесь, что зажигание выключено, иначе возможны сбои в работе бортовой электроники. Разъемы удерживаются пластиковыми фиксаторами – нажмите на них большим пальцем, одновременно потянув разъем на себя.
Антенный кабель подключается через коаксиальный разъем типа Fakra, расположенный на задней панели магнитолы. Он имеет характерную форму с цветной маркировкой (обычно синий или черный) и защелкивается с легким щелчком. Чтобы снять его, аккуратно сожмите пальцами металлические лепестки фиксатора и потяните разъем строго по оси – рывки могут повредить центральный контакт. Если кабель сидит туго, используйте пластиковый съемник или тонкую отвертку, но не прилагайте чрезмерных усилий.
Дополнительные разъемы, такие как USB, AUX или разъем для камеры заднего вида, отсоединяются аналогично: нажмите на фиксатор и вытяните штекер. Учтите, что на некоторых моделях Touareg (особенно с 2010 года) может присутствовать разъем MOST для оптической шины – его трогать не нужно, если вы не планируете замену всей мультимедийной системы. Перед отключением сфотографируйте расположение разъемов, чтобы избежать ошибок при обратной сборке.
Если разъемы не поддаются, проверьте наличие скрытых защелок или винтов. На некоторых версиях магнитолы (например, RNS 850) разъемы могут быть прикрыты пластиковой крышкой, которую нужно сначала снять, поддев ее плоской отверткой. Избегайте использования металлических инструментов вблизи контактов – риск короткого замыкания высок. При работе с антенным кабелем следите, чтобы он не перекручивался, иначе возможно повреждение экранирующей оплетки.
После отсоединения всех разъемов аккуратно уложите провода вдоль корпуса магнитолы, чтобы они не мешали извлечению. Не допускайте свисания кабелей – это может привести к их обрыву при случайном зацеплении. Если планируется длительное хранение магнитолы, оберните разъемы изолентой или поместите их в антистатический пакет, чтобы защитить от пыли и влаги.
Как правильно поддеть и вытащить магнитолу из посадочного места
На Volkswagen Touareg магнитола фиксируется в панели четырьмя пружинными зажимами, расположенными по бокам – два слева и два справа. Для безопасного извлечения потребуются пластиковые монтажные лопатки шириной не менее 5 мм или специальные съемники для автомобильной электроники. Начинайте с нижней части магнитолы: вставьте лопатку в щель между корпусом и панелью на глубину 3–4 см, аккуратно отожмите зажим и услышьте характерный щелчок. Повторите действие с противоположной стороны, затем переходите к верхним зажимам. Избегайте металлических инструментов – они могут повредить пластиковые направляющие или оставить царапины на панели.
После освобождения всех зажимов магнитола останется удерживаться только на разъемах питания и антенны. Не тяните её резко: сначала отсоедините ISO-разъем, нажав на фиксатор большим пальцем, затем аккуратно вытащите антенный кабель, потянув за пластиковый наконечник, а не за провод. Если магнитола застряла, проверьте, не осталось ли незажатых креплений – на Touareg 2010–2018 годов часто встречаются дополнительные фиксаторы в верхней части посадочного места, которые легко пропустить.
При обратной установке убедитесь, что все зажимы встали на место: они должны издать щелчок при полном вхождении в пазы. Перед подключением разъемов проверьте целостность контактов – окисление или погнутые пины могут вызвать сбои в работе системы. Если магнитола не фиксируется, не прилагайте силу: снимите её повторно и осмотрите посадочное место на наличие посторонних предметов или деформаций пластика.
Что делать, если магнитола застряла или не поддается
Первым делом проверьте, не блокирует ли магнитолу механический фиксатор. На моделях Touareg 2007–2010 годов с системой RNS 510 или RCD 310 защелка часто расположена в нижней части панели, под декоративной накладкой. Аккуратно подденьте её пластиковым клином или отверткой с силиконовой насадкой, чтобы не повредить облицовку. Если фиксатор сломан, потребуется замена направляющей скобы (артикул 7L6 035 183 B).
При отсутствии видимых препятствий попробуйте равномерно тянуть магнитолу за края, избегая перекосов. На Touareg с системой RNS 850 или Discover Media усилие должно прикладываться строго горизонтально – даже небольшой наклон может привести к заклиниванию направляющих. Если корпус не двигается, нанесите на направляющие силиконовую смазку (например, Liqui Moly Silicon-Spray) и подождите 10–15 минут перед повторной попыткой.
Распространенная причина застревания – деформация металлических крепежных лапок на корпусе магнитолы. Осмотрите их на наличие изгибов или трещин. При обнаружении дефектов выпрямите лапки плоскогубцами, но не прилагайте чрезмерных усилий – алюминиевый сплав, используемый в креплениях, легко ломается. Для моделей 2011–2018 годов с системой Composition Media проверьте состояние пружинных зажимов (артикул 5G0 035 183 A) – они часто теряют упругость.
Если магнитола частично вышла, но дальше не движется, отключите её от разъемов питания и антенны. На Touareg с клеммой ISO 16+8 pin (например, RCD 210) разъемы могут цепляться за заднюю часть корпуса. Аккуратно отсоедините их, приподняв фиксаторы пальцами или тонкой отверткой. Для систем с оптическим кабелем MOST (RNS 850, Discover Pro) сначала отключите оптоволоконный штекер – он хрупкий и требует осторожного обращения.
- Используйте специализированный съемник для магнитол VW/Audi (артикул T10057) – он входит в зацепление с направляющими без риска повреждения панели.
- Нагрейте пластиковые элементы панели феном до 40–50°C – это снизит жесткость защелок и облегчит демонтаж.
- Проверьте наличие скрытых винтов под заглушками – на некоторых версиях Touareg они расположены по бокам от магнитолы.
При полном заклинивании не пытайтесь выдернуть магнитолу рывками. Снимите центральную консоль, открутив 4 винта Torx T20 под пепельницей и 2 винта под подстаканниками. Это даст доступ к задней части магнитолы и позволит ослабить крепления изнутри. На моделях с климат-контролем Climatronic потребуется предварительно демонтировать блок управления, отсоединив разъемы и открутив 2 винта под регуляторами.
Если все методы не дали результата, обратитесь к диагностическому сканеру VCDS или ODIS. В некоторых случаях магнитола блокируется из-за ошибок в CAN-шине (например, код 01044 – неверная кодировка). Сброс ошибок через диагностический интерфейс может разблокировать механизм извлечения. Для систем RNS 850 и выше используйте последнюю версию прошивки – баги в ранних релизах часто приводили к зависанию модуля.
Как установить магнитолу обратно после демонтажа
Перед установкой убедитесь, что все разъемы антенны, питания и акустики подключены к магнитоле согласно заводской распиновке. На моделях Touareg 2007–2010 гг. используйте адаптер ISO 1J0-035-295 для корректного соединения с CAN-шиной – ошибка в подключении вызовет сбой в работе бортового компьютера. Зафиксируйте провода пластиковыми стяжками, чтобы исключить их контакт с металлическими элементами каркаса, особенно в зоне под педалью газа, где возможно короткое замыкание.
Вставьте магнитолу в шахту до щелчка замков – на Touareg они расположены по бокам рамки и требуют равномерного нажатия. Проверьте работу всех функций: радио, Bluetooth, управление с руля и отображение на дисплее приборной панели. Если после установки магнитола не включается, сбросьте клемму аккумулятора на 5 минут – это сбросит ошибки CAN-шины. Для моделей с MIB-системой (2014+) потребуется активация через VCDS с кодом 5F.
