1 25 от рабочего давления это сколько

Расчет 1,25 от рабочего давления – обязательный этап при проектировании трубопроводов, сосудов под давлением и гидравлических систем. Этот коэффициент применяется для определения испытательного давления, которое должно превышать номинальное на 25% для проверки прочности и герметичности. Например, если рабочее давление в системе составляет 10 бар, испытательное давление составит 12,5 бар. Игнорирование этого требования может привести к авариям, особенно в системах с высокими нагрузками.

Согласно ГОСТ 32569-2013 и СП 62.13330.2011, коэффициент 1,25 применяется к максимальному рабочему давлению (P_раб) при гидравлических испытаниях. Формула расчета проста: P_исп = 1,25 × P_раб. Однако для систем с температурой среды выше 200°C или при использовании материалов с пониженной прочностью (например, полимеров) коэффициент может корректироваться до 1,5. Важно учитывать, что испытательное давление не должно превышать предел текучести материала при заданной температуре.

Перед проведением испытаний проверьте соответствие манометров классу точности не ниже 1,5 и диапазоном измерений, превышающим расчетное давление на 30–50%. Для систем с давлением до 10 бар используйте манометры с ценой деления 0,1 бар, для более высоких давлений – 0,5 бар. Подъем давления осуществляйте ступенчато: сначала до 50% от P_исп, затем до 100% с выдержкой не менее 10 минут. При обнаружении течей или деформаций испытания прекращаются, а система подлежит доработке.

В пневматических системах коэффициент 1,25 применяется с осторожностью из-за риска взрыва. Для них рекомендуется снижать коэффициент до 1,1 или использовать гидравлические испытания. При работе с газами под высоким давлением (свыше 100 бар) расчет ведется по формуле P_исп = 1,25 × P_раб + 3 бар, где дополнительные 3 бара компенсируют потери на сжатие. Все расчеты должны фиксироваться в акте испытаний с указанием температуры, давления и времени выдержки.

Какие данные нужны для расчета давления в системе

Для точного расчета давления в гидравлической или пневматической системе требуется минимальный набор параметров, без которых результат будет приблизительным. Основные данные включают рабочее давление, указанное в технической документации оборудования, и коэффициент запаса прочности, который зависит от типа системы. Например, для паровых котлов коэффициент обычно составляет 1,5–2,0, а для трубопроводов сжатого воздуха – 1,25–1,4.

Необходимо знать материал и геометрию элементов системы: диаметр труб, толщину стенок, предел текучести материала. Эти параметры критичны для расчета допустимого давления по формулам, таким как уравнение Барлоу для тонкостенных труб: P = (2 * S * t) / D, где P – допустимое давление, S – предел текучести, t – толщина стенки, D – наружный диаметр.

Температурные условия эксплуатации влияют на прочностные характеристики материалов. Например, сталь марки Ст20 при 20°C имеет предел текучести 245 МПа, а при 300°C – уже 150 МПа. Если система работает в широком температурном диапазоне, потребуются данные о температурных коэффициентах линейного расширения и модуле упругости материала.

Тип рабочей среды определяет дополнительные требования. Для агрессивных жидкостей (кислоты, щелочи) учитывают коррозионный износ, снижающий толщину стенок на 0,1–0,5 мм в год. В системах с газами под высоким давлением (например, водород) необходим учет диффузии и охрупчивания материала.

Динамические нагрузки, такие как гидроудары или вибрации, требуют введения поправочных коэффициентов. Гидроудар может кратковременно повышать давление в 2–4 раза относительно рабочего. Для расчета используют формулу Жуковского: ΔP = ρ * c * Δv, где ρ – плотность среды, c – скорость звука в среде, Δv – изменение скорости потока.

Если система включает насосы или компрессоры, нужны их характеристики: максимальное давление нагнетания, производительность, КПД. Например, центробежный насос с рабочим давлением 10 бар может создавать пиковое давление до 12 бар при закрытии задвижки на выходе.

Для систем с переменным давлением (например, гидроаккумуляторы) требуются данные о цикличности нагрузок и количестве рабочих циклов. Усталостная прочность материала снижается после 10⁵–10⁶ циклов, что учитывают при расчете долговечности.

Нормативные документы, такие как ГОСТ 32569-2013 для технологических трубопроводов или ASME B31.3 для химических установок, содержат таблицы допустимых напряжений и коэффициентов запаса. Их использование обязательно для соответствия стандартам безопасности.

Как определить номинальное рабочее давление оборудования

Номинальное рабочее давление указывается в технической документации производителя – паспорте, инструкции по эксплуатации или табличке на корпусе оборудования. Для трубопроводов и арматуры оно обозначается как PN (Pressure Nominal) с числовым значением в барах или МПа (например, PN16 соответствует 1,6 МПа). Если данные отсутствуют, используйте максимальное давление, при котором оборудование испытывалось на заводе: для стальных труб – 1,5×PN, для пластиковых – 1,25×PN. При работе с импортным оборудованием учитывайте соответствие стандартов: ANSI/ASME B16.5 (классы 150, 300, 600) или DIN EN 1092-1 (PN10, PN16, PN25).

Для расчета допустимого давления в действующей системе измерьте фактическое давление манометром в рабочем режиме и сравните с предельными значениями из документации. Если оборудование эксплуатируется в условиях, отличных от стандартных (например, при повышенной температуре), скорректируйте номинальное давление с учетом коэффициентов снижения прочности материала. Например, для углеродистой стали при температуре 200°C допустимое давление снижается на 10–15% от исходного PN. В системах с пульсирующим давлением (насосы, компрессоры) номинальное значение должно быть не менее 1,25×максимального пикового давления.

Формула для вычисления 1 25 от заданного давления

Расчет 1,25 от рабочего давления в системе выполняется по элементарной формуле: P_расч = P_раб × 1,25, где P_раб – номинальное рабочее давление в барах, мегапаскалях или других единицах. Коэффициент 1,25 применяется для учета запаса прочности, предусмотренного нормами ГОСТ 32569-2013 и СП 61.13330.2012 при проектировании трубопроводов и сосудов под давлением.

Для систем с рабочим давлением до 10 бар результат округляют до 0,1 бара, свыше 10 бар – до 0,5 бара. Например, при P_раб = 8 бар расчетное давление составит 10 бар (8 × 1,25 = 10), а при P_раб = 16 бар – 20 бар (16 × 1,25 = 20). Округление всегда выполняют в большую сторону.

В гидравлических системах с пульсациями давления (например, насосные станции) коэффициент может увеличиваться до 1,4–1,5. Это связано с динамическими нагрузками, которые не учитывает статический расчет. Проверка по формуле P_расч = P_раб × 1,4 обязательна для трубопроводов с частотой пульсаций свыше 1 Гц.

При использовании манометров с классом точности 1,5 или ниже вводится дополнительная поправка: измеренное давление умножают на 1,25, затем прибавляют 5% от полученного значения. Так, для манометра с погрешностью ±1,5% при P_раб = 6 бар расчетное давление будет (6 × 1,25) + (7,5 × 0,05) = 7,875 бар, округляем до 8 бар.

Для систем с температурой среды выше 200°C коэффициент 1,25 корректируют с учетом снижения прочности материала. Например, для углеродистой стали при 300°C применяют коэффициент 1,35 вместо 1,25. Данные берут из таблиц температурных поправок по ГОСТ 14249-89.

В вакуумных системах расчет ведется по абсолютному давлению. Если рабочее давление составляет 0,5 бар (абс.), то P_расч = 0,5 × 1,25 = 0,625 бар (абс.). При этом учитывают, что вакуумметры показывают относительное давление, поэтому перед расчетом необходимо перевести показания в абсолютные значения.

Для систем с агрессивными средами (кислоты, щелочи) коэффициент 1,25 может быть недостаточен. В таких случаях применяют дополнительный запас 10–20% от расчетного давления. Например, при P_раб = 4 бар и коэффициенте 1,25 получаем 5 бар, но с учетом коррозионного запаса принимают 5,5–6 бар.

При автоматизированном проектировании формулу интегрируют в расчетные модули САПР. В программах типа AutoCAD Plant 3D или PDMS параметр «Design Pressure» задают как P_раб × 1,25, а для критических участков – с дополнительными коэффициентами по ТЗ. Результаты расчета экспортируют в отчеты по прочности в формате .xlsx или .pdf.

Примеры расчета для разных значений рабочего давления

Для системы с рабочим давлением 10 бар расчет 1,25 от номинала выполняется так: 10 × 1,25 = 12,5 бар. Это значение используется при выборе предохранительных клапанов или испытаниях на прочность. Превышение допустимого давления в 12,5 бар может привести к деформации трубопроводов, если их предел прочности ниже. В системах с пластиковыми элементами (например, полипропилен) рекомендуется снижать коэффициент до 1,15 из-за меньшей устойчивости материала к перепадам.

При рабочем давлении 16 бар результат составит 20 бар (16 × 1,25). Такие параметры характерны для промышленных гидравлических систем или паропроводов. Здесь критически важно учитывать не только статическое, но и динамическое давление, возникающее при резких изменениях расхода. Для предотвращения гидроударов в расчет дополнительно закладывают запас в 5–10%, особенно если система оснащена быстродействующими клапанами.

В системах низкого давления, например 2,5 бар (водоснабжение жилых домов), расчет дает 3,125 бар. Это значение определяет настройку редукторов давления и выбор мембранных баков. При монтаже учитывайте, что реальное давление в верхних точках системы может быть ниже из-за гидравлических потерь – корректируйте расчеты с поправкой на высоту здания. Для систем с нестабильным давлением (например, скважинные насосы) коэффициент увеличивают до 1,4.

Для высоконапорных систем (40 бар) результат – 50 бар. Такие условия встречаются в нефтегазовой отрасли или на химических производствах. Здесь обязательна проверка всех соединений на герметичность при давлении 1,5 × рабочего (60 бар), так как даже микроскопические утечки при длительной эксплуатации приводят к авариям. Используйте манометры с классом точности не ниже 0,6 и регулярно калибруйте их.

В пневматических системах с рабочим давлением 6 бар расчетное значение – 7,5 бар. Однако из-за сжимаемости воздуха и возможных скачков давления при срабатывании компрессоров рекомендуется устанавливать предохранительные устройства на 8 бар. Особое внимание уделите выбору шлангов и фитингов: их номинальное давление должно превышать расчетное на 20–30%, чтобы компенсировать износ и температурные колебания.

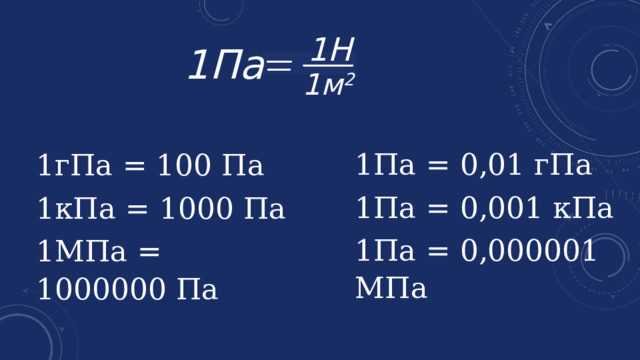

Какие единицы измерения использовать при вычислениях

В зарубежных проектах часто встречаются фунты на квадратный дюйм (psi). Перевод в метрическую систему: 1 psi ≈ 0,006895 МПа. Если исходные данные приведены в psi, переведите их в МПа или кгс/см² перед расчетами, чтобы избежать ошибок из-за округлений. Например, 100 psi ≈ 0,689 МПа или 7,03 кгс/см².

Для гидравлических и пневматических систем с высоким давлением (свыше 10 МПа) применяют килопаскали (кПа) или паскали (Па), но только при детализированных расчетах. В большинстве случаев МПа остается оптимальным выбором, так как позволяет избежать работы с большими числами. Например, 15 МПа = 15 000 кПа – запись в кПа менее наглядна.

• МПа – универсальная единица для большинства инженерных расчетов.
• кгс/см² – удобна для визуального восприятия, но устаревает.
• бар – применяется в системах с давлением до 1 МПа.
• psi – требует перевода в метрические единицы перед вычислениями.

При работе с нормативными документами обращайте внимание на указанные единицы. ГОСТы и СНиПы чаще используют МПа или кгс/см², в то время как европейские стандарты (EN, ISO) могут оперировать барами или паскалями. Несоответствие единиц в исходных данных и расчетах приводит к ошибкам до 10–15%, что критично для систем с жесткими допусками.

Для автоматизированных расчетов в программах (например, AutoCAD Plant 3D, Mathcad) настройте единую систему единиц в проекте. Если программа требует ввода в psi, а результат нужен в МПа, используйте встроенные конвертеры или формулы перевода. Пример: давление в системе 8 бар – в МПа это 0,8, а в psi ≈ 116. Для расчета 1,25 от рабочего давления: 0,8 МПа × 1,25 = 1 МПа.

Избегайте смешивания единиц в одном расчете. Если рабочее давление задано в кгс/см², а пробное – в МПа, переведите все значения в одну систему. Например, 6 кгс/см² = 0,6 МПа. Тогда 1,25 от рабочего давления: 0,6 МПа × 1,25 = 0,75 МПа. Округление проводите только на финальном этапе, сохраняя промежуточные значения с точностью до трех знаков после запятой.

Как учесть допустимые отклонения в расчетах

Допустимые отклонения в расчетах рабочего давления зависят от нормативных требований и типа системы. Для трубопроводов теплоснабжения по СП 124.13330.2012 отклонение не должно превышать ±5% от расчетного значения. В гидравлических системах с насосами допуск может составлять ±10%, если это не влияет на безопасность. При расчете 1,25 от рабочего давления учитывайте, что итоговое значение должно оставаться в пределах этих границ.

Для систем с переменной нагрузкой (например, паропроводы) отклонения корректируются с учетом коэффициента запаса. Если рабочее давление 1,6 МПа, то 1,25 от него – 2,0 МПа. Однако при наличии пульсаций или гидроударов допустимое отклонение может быть увеличено до +15%, но не более максимального давления, указанного в паспорте оборудования.

В расчетах используйте метод интервалов: определите минимальное и максимальное допустимое значение, а затем проверьте, укладывается ли 1,25 от рабочего давления в этот диапазон. Например, при рабочем давлении 10 бар и допуске ±5% интервал составит 9,5–10,5 бар. Умножение на 1,25 даст 12,5 бар – это значение должно быть согласовано с прочностными характеристиками материалов.

Для точности учитывайте температурные расширения и износ элементов. В системах с полимерными трубами допустимое отклонение может достигать +20% из-за изменения свойств материала при нагреве. Всегда сверяйте расчеты с технической документацией производителя и нормами ГОСТ или ТУ на конкретное оборудование.

Типичные ошибки при определении 1 25 от давления

Первая и самая распространённая ошибка – игнорирование единиц измерения. Рабочее давление в системе может указываться в барах, мегапаскалях (МПа), килограммах силы на квадратный сантиметр (кгс/см²) или фунтах на квадратный дюйм (psi). При расчёте 1,25 от давления важно привести все значения к одной системе. Например, если рабочее давление задано в барах (5 бар), а расчёт ведётся в МПа, результат будет неверным: 1,25 × 5 бар = 6,25 бар, но 1,25 × 0,5 МПа = 0,625 МПа. Ошибка в 10 раз приведёт к неверной настройке предохранительных клапанов или разрушению системы.

Вторая ошибка – использование номинального давления вместо фактического рабочего. Проектная документация часто содержит номинальные значения, которые не учитывают реальные условия эксплуатации: температурные колебания, гидравлические удары или изменения расхода. Например, в системе с номинальным давлением 10 бар фактическое рабочее давление может достигать 12 бар из-за пульсаций насоса. Расчёт 1,25 от 10 бар даст 12,5 бар, но реальное превышение составит всего 0,5 бар, что недостаточно для безопасной работы.

Третья ошибка – пренебрежение динамическими нагрузками. Статическое давление в системе редко бывает постоянным: при запуске насосов, закрытии клапанов или изменении расхода возникают кратковременные пики. Если расчёт 1,25 от давления проводится только для статического режима, система останется уязвимой. Например, в трубопроводе с рабочим давлением 8 бар гидроудар может повысить давление до 15 бар. Расчёт 1,25 × 8 = 10 бар не обеспечит запаса прочности, и оборудование выйдет из строя.

Четвёртая ошибка – неучёт погрешности измерительных приборов. Манометры и датчики давления имеют класс точности, который влияет на результат. Например, манометр с классом точности 1,5% при измерении 16 бар может показывать значение от 15,76 до 16,24 бар. Если расчёт 1,25 от давления проводится по верхней границе (16,24 бар), результат составит 20,3 бар, а по нижней – 19,7 бар. Разница в 0,6 бар критична для систем с узким диапазоном допустимых значений.

Пятая ошибка – применение коэффициента 1,25 без анализа нормативных требований. В разных отраслях используются различные коэффициенты запаса: в теплоэнергетике – 1,25, в химической промышленности – до 1,5, в системах водоснабжения – 1,1. Например, для паровых котлов по ГОСТ 24570-81 требуется коэффициент 1,15, а не 1,25. Использование универсального значения без учёта специфики приводит к завышению или занижению расчётных параметров.

Шестая ошибка – игнорирование температурных поправок. Давление в системе зависит от температуры рабочей среды: при нагреве жидкости или газа оно увеличивается. Например, в закрытом сосуде с водой при 20°C давление составляет 5 бар, а при 80°C – уже 6,5 бар. Если расчёт 1,25 от давления проводится без учёта температурного расширения, результат будет занижен. Для корректного расчёта необходимо использовать формулу P_расч = 1,25 × P_раб × (1 + βΔT), где β – коэффициент объёмного расширения.

Седьмая ошибка – отсутствие проверки расчётов на практике. Теоретические выкладки должны подтверждаться испытаниями под давлением. Например, если расчётное давление составило 12,5 бар, но при гидравлических испытаниях система выдерживает только 11 бар, необходимо пересмотреть коэффициенты или усилить конструкцию. Без практической верификации даже правильные расчёты остаются лишь предположениями.
