Сепаратор в шарнире равных угловых скоростей (ШРУС) – деталь, отвечающая за равномерное распределение нагрузки между шариками. Ошибка при его установке приводит к быстрому износу, вибрациям и даже разрушению узла. Особое внимание требует ориентация сепаратора относительно внутренней и наружной обойм. В большинстве случаев на сепараторе есть метка – небольшая выемка или выступ, указывающая на правильное положение.
Перед установкой очистите посадочные поверхности обойм и сепаратора от старой смазки и загрязнений. Используйте только рекомендованную производителем смазку для ШРУС – например, Molykote BR2 Plus или Liqui Moly LM 47. Нанесите её тонким слоем на шарики и дорожки, избегая избытка, который может привести к перегреву. Сепаратор должен свободно вращаться в обойме без заеданий, но не болтаться.
При установке сепаратора в наружный ШРУС (трипод) ориентируйте его так, чтобы метка совпала с пазом на внутренней обойме. Внутренний ШРУС (шарикового типа) требует совмещения метки с выступом на корпусе. Если метки отсутствуют, ориентируйтесь по форме сепаратора: его утолщённая часть должна быть направлена в сторону большей нагрузки – для наружного ШРУС это сторона колеса, для внутреннего – сторона коробки передач.
После установки проверьте подвижность шарнира: ШРУС должен плавно вращаться под углом без люфтов и посторонних звуков. Если слышен скрежет или ощущается сопротивление, сепаратор установлен неправильно. В таком случае разберите узел и повторите процедуру, уделив внимание совмещению меток или геометрии детали.
Какие инструменты понадобятся для установки сепаратора в ШРУС
Для установки сепаратора в ШРУС потребуется набор специализированных инструментов, без которых невозможно обеспечить точность и безопасность процесса. Основной инструмент – съемник ШРУСа, который бывает двух типов: винтовой или гидравлический. Винтовой съемник подходит для большинства легковых автомобилей, например, моделей ВАЗ или иномарок с передним приводом, таких как Volkswagen Golf или Toyota Corolla. Гидравлический съемник применяется для тяжелых условий, когда требуется большее усилие, например, при работе с грузовыми автомобилями или внедорожниками.
Обязательным инструментом является молоток с бронзовым или резиновым бойком. Бронзовый боек предотвращает повреждение деталей при ударах, а резиновый – снижает риск деформации сепаратора или обоймы. Для точной установки сепаратора в обойму ШРУСа потребуется оправка соответствующего диаметра, которая должна совпадать с размерами детали. Например, для ШРУСа типа AAR-2000 (применяется в автомобилях Audi A4) подойдет оправка диаметром 52 мм.
Не обойтись без динамометрического ключа для затяжки стопорного кольца или гайки привода. Момент затяжки для большинства легковых автомобилей составляет 150–250 Н·м, но для конкретной модели следует сверяться с технической документацией. Например, для Renault Logan рекомендуется 200 Н·м, а для Kia Rio – 180 Н·м. Также понадобятся плоскогубцы с тонкими губками или специальные щипцы для снятия и установки стопорных колец, так как стандартные плоскогубцы могут не обеспечить необходимый захват.
Для очистки деталей перед установкой сепаратора используйте металлическую щетку и обезжириватель, например, очиститель тормозов на основе ацетона или специализированный состав типа Loctite 7063. Это удалит остатки старой смазки, грязь и продукты износа, которые могут помешать правильной посадке сепаратора. Дополнительно пригодится шприц для смазки ШРУСа, например, объемом 150–200 мл, чтобы равномерно нанести литиевую или молибденовую смазку на шарики и дорожки сепаратора.
В некоторых случаях может потребоваться пресс для запрессовки сепаратора в обойму, особенно если деталь имеет тугую посадку. Ручной пресс с усилием до 10 тонн подойдет для большинства задач. Для контроля правильности установки используйте штангенциркуль или микрометр, чтобы измерить зазоры между шариками и дорожками – они не должны превышать 0,05 мм. Если зазоры больше, сепаратор установлен неправильно или требует замены.
Как определить правильную сторону сепаратора перед установкой
Сепаратор ШРУСа – деталь, требующая точной ориентации при монтаже. Ошибка в установке приводит к ускоренному износу шариков, вибрациям и выходу узла из строя. Первым признаком правильной стороны служит маркировка производителя: на большинстве сепараторов нанесена стрелка или надпись «OUT» (наружу) либо «IN» (внутрь). Если маркировка отсутствует, ориентируйтесь на конструктивные особенности: сторона с более широкими окнами для шариков всегда обращена к корпусу ШРУСа, а узкая – к валу.
Проверьте форму окон сепаратора. Внутренняя сторона (обращённая к валу) обычно имеет скруглённые края, снижающие трение при работе под углом. Наружная сторона отличается прямыми или слегка скошенными кромками – это предотвращает выпадение шариков при максимальных углах поворота. Измерьте глубину окон штангенциркулем: разница в 0,2–0,5 мм между сторонами – норма для большинства моделей.
Обратите внимание на фаски. На правильно ориентированном сепараторе фаска на внутренней стороне (у вала) составляет 0,5–1 мм под углом 45°, а на наружной – 1,5–2 мм. Это критично для распределения нагрузки: неправильная установка увеличивает контактное давление на 30–40%, что сокращает ресурс ШРУСа вдвое. Если фаски симметричны, используйте метод «пробной посадки»: сепаратор должен свободно вращаться на валу, но не болтаться.
Сравните сепаратор с демонтированным оригиналом. Даже при отсутствии маркировки геометрия окон и толщина перемычек укажут на правильное положение. Учтите, что у некоторых производителей (например, GKN или NTN) сепараторы имеют асимметричную толщину стенок: сторона с утолщением 0,3–0,7 мм всегда обращена к корпусу. Игнорирование этого нюанса приводит к дисбалансу и разрушению детали через 5–10 тыс. км пробега.
Используйте шаблон из картона или пластика. Вырежьте профиль окна сепаратора и приложите к обеим сторонам: правильная ориентация обеспечит совпадение с посадочным местом в корпусе ШРУСа с допуском не более 0,1 мм. Для проверки под нагрузкой установите сепаратор на вал, зафиксируйте шарики и проверните вручную: заедания или неравномерное сопротивление указывают на ошибку в установке.
Запомните: сепаратор, установленный неправильно, не подлежит повторному использованию. Даже однократная сборка с нарушением ориентации деформирует окна и перемычки, что делает деталь непригодной для эксплуатации. При малейших сомнениях обратитесь к каталогу запчастей по VIN-коду автомобиля – производители часто указывают схемы установки для конкретных моделей.
Пошаговая инструкция по разборке ШРУСа для замены сепаратора

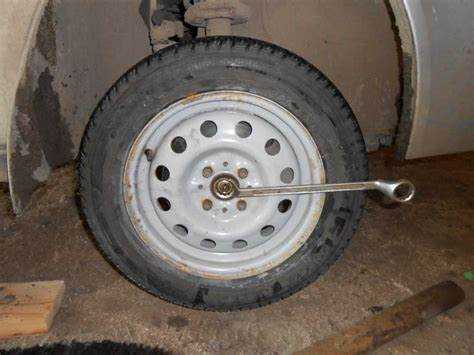

Перед началом работ зафиксируйте автомобиль на ровной поверхности, включите передачу (для МКПП) или переведите селектор в режим «P» (для АКПП). Снимите колесо и отсоедините шаровую опору, открутив гайку на 17–19 мм. Используйте съемник шаровых опор, чтобы избежать повреждения пыльника. Если ШРУС прикипел, нанесите проникающую смазку (например, WD-40) на шлицы и подождите 10–15 минут.
Открутите гайку ступицы головкой на 30–32 мм с удлинителем. Для предотвращения проворачивания вала зафиксируйте тормозной диск отверткой через суппорт. Снимите суппорт, подвесив его на проволоке, чтобы не повредить тормозной шланг. Отсоедините стойку стабилизатора и тягу рулевой рейки, если они мешают демонтажу привода.
Извлеките привод из ступицы, потянув его на себя. Если вал не поддается, используйте монтировку, вставляя её между корпусом ШРУСа и ступицей. Будьте осторожны – резкие движения могут повредить сальники или подшипники. Зафиксируйте привод в тисках с мягкими губками, чтобы не деформировать вал.
Снимите хомуты пыльника плоскогубцами или специальным съемником. Разрежьте пыльник ножом, если он поврежден или планируется замена. Очистите ШРУС от старой смазки ветошью, смоченной в бензине или очистителе тормозов. Осмотрите шарики, обойму и сепаратор на предмет износа, сколов или коррозии – это поможет определить необходимость замены других деталей.
Снимите стопорное кольцо с вала, используя круглогубцы или специальный съемник. Ударьте молотком по внутренней обойме ШРУСа через проставку из мягкого металла (например, алюминия), чтобы сбить его с вала. Если обойма не поддается, нагрейте её строительным феном до 100–120°C – это расширит металл и облегчит демонтаж.
Разберите ШРУС, вытащив сепаратор с шариками. Проверьте положение шариков в сепараторе – они должны свободно перемещаться, но не выпадать. Очистите все детали от остатков смазки и продуктов износа. Новый сепаратор перед установкой смажьте тонким слоем литиевой смазки (например, ШРУС-4) для облегчения сборки.
Соберите ШРУС в обратном порядке, установив сепаратор так, чтобы его окна совпадали с канавками внутренней обоймы. Запрессуйте ШРУС на вал до щелчка стопорного кольца. Наденьте новый пыльник, закрепив его хомутами, и заполните полость 80–100 г смазки. Перед установкой привода на автомобиль проверьте легкость вращения ШРУСа – он должен двигаться плавно, без заеданий.
Как совместить сепаратор с шариками и обоймой при сборке
Перед началом сборки убедитесь, что все детали ШРУСа очищены от старой смазки и абразивных частиц. Используйте бензин или специализированный очиститель для подшипников, затем просушите сжатым воздухом. Особое внимание уделите канавкам обоймы и отверстиям сепаратора – остатки грязи приведут к преждевременному износу.
Разместите обойму внутренней стороной вверх на ровной поверхности. Если обойма имеет метки (например, стрелки или углубления), совместите их с аналогичными метками на сепараторе. В большинстве случаев сепаратор устанавливается так, чтобы его окна для шариков совпадали с канавками обоймы под углом 45–60° относительно продольной оси.
Вставьте шарики в окна сепаратора по одному, придерживая их пальцем или магнитным пинцетом. Для ШРУСов типа «трипод» или «Рцеппа» количество шариков варьируется от 6 до 8 штук. Убедитесь, что каждый шарик свободно перемещается в окне сепаратора – заедание указывает на деформацию или загрязнение. При необходимости отбракуйте деталь.
Опустите сепаратор с шариками в обойму, плавно вращая его по часовой стрелке. Шарики должны войти в канавки обоймы без усилий. Если возникает сопротивление, проверьте соосность окон сепаратора и канавок – смещение даже на 0,5 мм приведёт к заклиниванию. Для облегчения процесса нанесите тонкий слой смазки ШРУС-4 или аналога на шарики и канавки.
После установки сепаратора проверьте подвижность шариков. Для этого зафиксируйте обойму и вращайте сепаратор рукой – шарики должны перекатываться плавно, без рывков. Если движение затруднено, разберите узел и устраните причину: деформацию сепаратора, несоответствие размеров шариков или заусенцы на обойме. Допустимый люфт шариков в окнах сепаратора – не более 0,1 мм.
Для фиксации сборки используйте стопорное кольцо или пружинную шайбу, если это предусмотрено конструкцией. Установите кольцо в паз обоймы с помощью круглогубцев, контролируя его посадку – зазор между кольцом и сепаратором не должен превышать 0,3 мм. При отсутствии стопорного кольца убедитесь, что сепаратор не выпадает из обоймы при наклоне на 30°.
Завершите сборку нанесением смазки. Для ШРУСов легковых автомобилей достаточно 80–120 г смазки, для грузовых – 150–200 г. Распределите её равномерно по шарикам и канавкам, избегая избытка – лишняя смазка выдавится при работе и загрязнит пыльник. После сборки проверьте узел на стенде или вручную: вращение должно быть плавным, без посторонних шумов и заеданий.

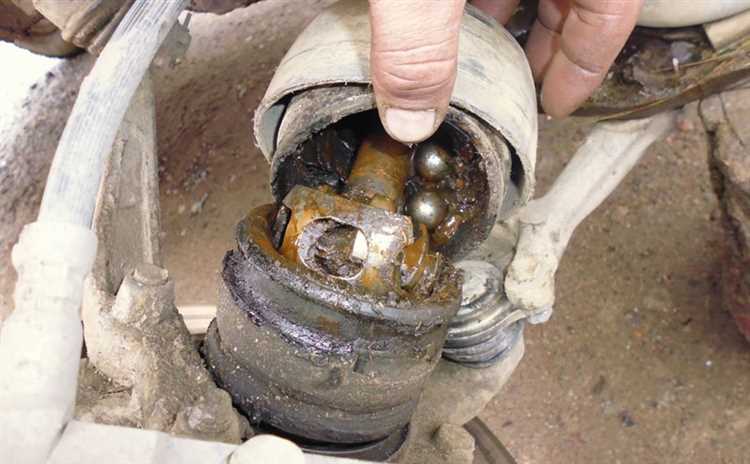

Основные ошибки при установке сепаратора и как их избежать
Вторая критическая ошибка – перекос сепаратора при запрессовке. Даже минимальное смещение (0,1–0,2 мм) вызывает неравномерную нагрузку на шарики, что ведёт к локальному перегреву и разрушению дорожек качения. Используйте оправку подходящего диаметра (для большинства ШРУС – 45–55 мм) и запрессовывайте сепаратор строго перпендикулярно оси вала. Контролируйте процесс: после установки проверните сепаратор рукой – он должен вращаться свободно, без заеданий. Если слышен скрежет или ощущается сопротивление, разберите узел и повторите монтаж, устранив перекос.
Проверка правильности установки сепаратора после сборки ШРУСа
После сборки ШРУСа проверьте положение сепаратора визуально и тактильно. Убедитесь, что окна сепаратора совпадают с шариками: при вращении внутренней обоймы шарики должны свободно перемещаться в пазах без заеданий. Неравномерное сопротивление или «щелчки» указывают на смещение сепаратора – в этом случае разберите узел и повторите установку, ориентируясь на метки на обойме или корпусе. Для ШРУСов типа «трипод» проконтролируйте, чтобы ролики сепаратора не выступали за пределы канавок вилки – допустимый зазор не более 0,1–0,2 мм.
- Проверьте осевой люфт: зафиксируйте корпус ШРУСа и попытайтесь сместить внутреннюю обойму вдоль оси. Допустимое смещение для большинства моделей – 0,05–0,15 мм. Превышение нормы говорит о неправильной посадке сепаратора или износе деталей.
- Оцените плавность вращения: при прокручивании ШРУСа вручную усилие должно быть равномерным, без рывков. Неравномерность свидетельствует о перекосе сепаратора или несоосности обойм.
- Используйте смазку для диагностики: нанесите тонкий слой на шарики и вращайте ШРУС. Если смазка выдавливается неравномерно или образуются сухие участки – сепаратор установлен с перекосом.
При обнаружении дефектов разберите узел и повторите установку, строго соблюдая ориентацию сепаратора по заводским меткам или фаскам на обойме.
