Датчик положения коленчатого вала (ДПКВ) на Peugeot Boxer – критически важный элемент системы управления двигателем. Его неисправность приводит к невозможности запуска мотора, ошибкам в работе топливной системы и нестабильным оборотам. На моделях Boxer с двигателями 2.2 HDi (DW12) и 3.0 HDi (DT20) датчик расположен в одном из двух мест, в зависимости от года выпуска и модификации.
На автомобилях до 2014 года с мотором 2.2 HDi датчик установлен с правой стороны блока цилиндров, рядом с маховиком. Чтобы добраться до него, потребуется снять пластиковую защиту двигателя и частично демонтировать воздушный фильтр. На моделях с 3.0 HDi датчик находится в аналогичном месте, но доступ к нему осложнен из-за более плотной компоновки агрегатов. В обоих случаях датчик крепится одним болтом на 10 мм и подключается через двухконтактный разъем.
На рестайлинговых версиях Peugeot Boxer (с 2014 года) с двигателем 2.0 BlueHDi (DW10) датчик коленвала перемещен на переднюю часть блока цилиндров, за шкивом коленвала. Для его замены необходимо снять ремень привода вспомогательных агрегатов и шкив, что требует использования специального инструмента – съемника шкива. Разъем датчика в этой модификации также двухконтактный, но фиксатор может отличаться по конструкции.
Перед демонтажем датчика обязательно отключите аккумулятор и сбросьте давление в топливной системе. При установке нового датчика проверьте зазор между его наконечником и зубчатым венцом маховика – он должен составлять 0,5–1,5 мм. Несоблюдение этого параметра приведет к некорректной работе системы зажигания. Для точной диагностики используйте сканер OBD2: коды ошибок P0335 или P0336 указывают на проблемы с ДПКВ.

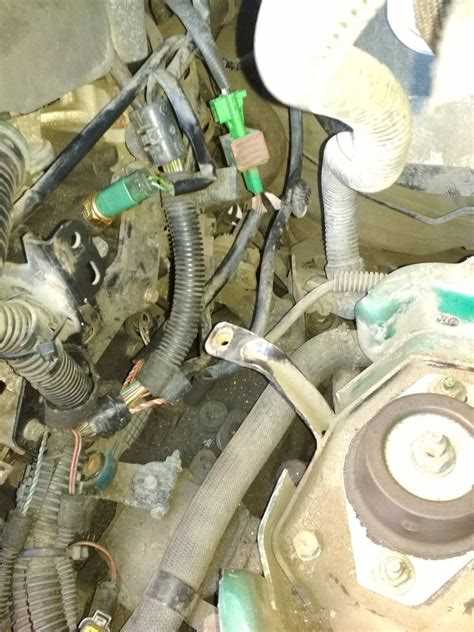

Как определить местоположение датчика коленвала на двигателе Пежо Боксер
На двигателях Peugeot Boxer (особенно на распространённых модификациях 2.2 HDi DW12 и 2.0 HDi DW10) датчик положения коленвала (ДПКВ) расположен в нижней части блока цилиндров, с правой стороны по ходу движения. Его позиция зависит от типа двигателя:
- DW12 (2.2 HDi) – датчик установлен на картере маховика, за стартером, в зоне стыка блока и коробки передач. Для доступа требуется снять защиту картера и частично демонтировать стартер.
- DW10 (2.0 HDi) – находится на передней стороне блока цилиндров, ближе к шкиву коленвала, рядом с зубчатым венцом. Визуально идентифицируется по проводу с разъёмом и металлическому корпусу с крепёжным болтом.
- Бензиновые версии (например, 2.0i) – датчик смонтирован на передней крышке двигателя, за шкивом коленвала, часто скрыт под пластиковым кожухом ремня ГРМ.
Ориентируйтесь на электрический разъём с двумя или тремя контактами и характерную форму корпуса: датчик имеет цилиндрическую часть с резьбой или фланцем для фиксации. На двигателях DW12 при снятом стартере виден зубчатый венец маховика – датчик установлен напротив него, на расстоянии 0,5–1,5 мм от зубцов.
Для точной идентификации используйте сервисную документацию по VIN-коду автомобиля или сверьтесь с электрической схемой: ДПКВ подключается к блоку управления двигателем (ECU) через контакты A12 (сигнал) и A13 (масса) на разъёме PSF1 (для DW12). При демонтаже избегайте повреждения уплотнительного кольца – его замена обязательна при установке нового датчика.
Какие инструменты понадобятся для поиска датчика коленвала
Для точного определения местоположения датчика коленвала на Peugeot Boxer потребуется диагностический сканер с поддержкой протокола OBD-II и возможностью чтения параметров двигателя. Модели типа Launch X431 или Autel MaxiCOM MK908P позволяют считывать коды ошибок P0335–P0339, связанные с неисправностями датчика, и отображать сигнал в реальном времени. Это сокращает время поиска, так как сканер укажет на отсутствие импульса или некорректные показания.
Набор торцевых головок с удлинителями – обязательный инструмент, особенно для доступа к датчику на двигателях 2.2 HDi и 3.0 HDi. Потребуются головки на 8, 10 и 13 мм, а также карданный шарнир для работы в ограниченном пространстве. Датчик часто расположен за шкивом коленвала или рядом с маховиком, где стандартные ключи не достают.
Фонарь с магнитным основанием или налобный светодиодный фонарь освободит руки и обеспечит освещение труднодоступных зон. Датчик коленвала на Peugeot Boxer может находиться в нише между двигателем и коробкой передач, куда естественный свет не проникает. Выбирайте модели с регулируемой яркостью и углом наклона, например, Fenix HM61R.
Мультиметр с функцией измерения частоты и сопротивления необходим для проверки работоспособности датчика. Для индуктивных датчиков (используемых на большинстве дизельных Boxer) сопротивление обмотки должно составлять 200–1000 Ом. При проверке сигнала на работающем двигателе мультиметр должен показывать переменное напряжение в пределах 0,2–5 В в зависимости от оборотов.
Пластиковые клинья или монтажные лопатки помогут аккуратно отсоединить разъем датчика, не повредив его. Разъем часто фиксируется защелкой, которую легко сломать при неосторожном обращении. Для моделей с 2014 года и новее рекомендуется использовать специальный инструмент для разъемов Delphi, так как стандартные клинья могут не подойти.
Руководство по ремонту Peugeot Boxer в электронном или бумажном виде ускорит процесс. В разделах, посвященных двигателю, указано точное расположение датчика для каждой модификации: например, на 2.0 HDi он крепится к блоку цилиндров рядом с масляным фильтром, а на 3.0 HDi – за шкивом коленвала. Обращайте внимание на иллюстрации с маркировкой разъемов и крепежных болтов.
Компрессор с продувочным пистолетом пригодится для очистки посадочного места датчика от грязи и масла. Попадание абразивных частиц в разъем может вызвать ложные срабатывания или короткое замыкание. Перед установкой нового датчика обязательно удалите остатки старого уплотнительного кольца и нанесите тонкий слой чистого моторного масла на новое.
Пошаговая инструкция по доступу к датчику коленвала на Пежо Боксер
Датчик коленвала на Пежо Боксер расположен в нижней части двигателя, с правой стороны (по ходу движения), за шкивом коленчатого вала. Для доступа потребуется снять правое переднее колесо и подкрылок. Используйте домкрат и страховочную подставку, предварительно зафиксировав автомобиль на ровной поверхности и включив стояночный тормоз. Отсоедините клемму аккумулятора, чтобы исключить случайное замыкание.
После демонтажа колеса и подкрылка отверните три болта крепления пластиковой защиты картера (размер головки – 10 мм). Аккуратно снимите защиту, избегая повреждения проводки датчика, которая проходит вдоль блока цилиндров. Датчик закреплён одним болтом на 8 мм и расположен в непосредственной близости от зубчатого венца маховика. Отсоедините электрический разъём, нажав на фиксатор, и выверните болт крепления.
Важно: перед установкой нового датчика очистите посадочное место от грязи и масла, используя безворсовую салфетку. Убедитесь, что зазор между датчиком и зубчатым венцом составляет 0,5–1,5 мм – регулировка не требуется, но проверка исключит ошибки при монтаже. Затяните болт крепления с моментом 8–10 Н·м. Подключите разъём до щелчка, установите защиту картера и соберите детали в обратном порядке.
Типичные ошибки при поиске датчика коленвала и как их избежать
Первая ошибка – игнорирование точной модификации двигателя. На Peugeot Boxer датчик коленвала может располагаться в разных местах в зависимости от года выпуска и типа мотора. Например, на дизельных двигателях 2.2 HDi (DW12) он находится за шкивом коленвала, а на 2.0 HDi (DW10) – ближе к маховику. Проверка VIN-кода или технической документации устраняет неопределенность и экономит время.
Третья ошибка – перепутывание датчика коленвала с датчиком распредвала. Оба устройства внешне похожи, но выполняют разные функции. Датчик коленвала на Boxer обычно черного цвета с двухконтактным разъемом, тогда как датчик распредвала чаще серый или коричневый и имеет три контакта. Проверка маркировки на корпусе (например, «CKP» для коленвала) исключает путаницу.
Четвертая типичная ошибка – использование неверных инструментов при демонтаже. Датчик крепится болтом на 10 мм, но попытки открутить его рожковым ключом часто приводят к срыву граней. Лучше использовать головку с трещоткой или накидной ключ. Также важно не перетягивать болт при установке нового датчика – момент затяжки не должен превышать 8 Н·м.
Пятая ошибка – пренебрежение проверкой электрической цепи перед заменой датчика. Обрыв провода или окисление контактов в разъеме могут имитировать неисправность датчика. Мультиметром следует замерить сопротивление (для исправного датчика – 200–1000 Ом) и напряжение на контактах (должно быть 5 В при включенном зажигании).
Шестая ошибка – установка датчика без проверки зазора. Между датчиком и зубчатым венцом коленвала должен быть зазор 0,5–1,5 мм. Слишком большое расстояние снижает чувствительность, а слишком маленькое приводит к механическим повреждениям. После установки рекомендуется прокрутить двигатель вручную и убедиться в отсутствии касаний.

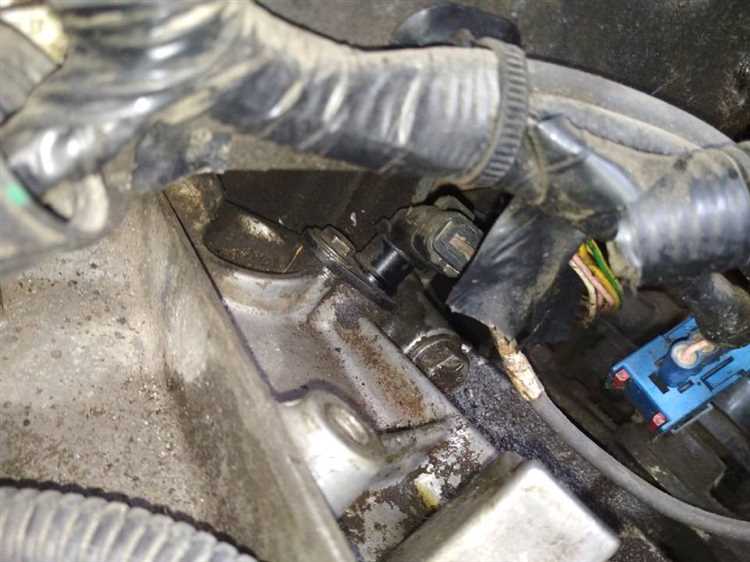

Как отличить датчик коленвала от других датчиков двигателя
Датчик положения коленчатого вала (ДПКВ) на Пежо Боксер и других автомобилях имеет характерное расположение – рядом с маховиком или шкивом коленвала. На большинстве моделей он крепится одним болтом и подключается через двух- или трехконтактный разъем. В отличие от датчика распредвала, который часто находится на головке блока цилиндров или рядом с шестерней распредвала, ДПКВ всегда привязан к нижней части двигателя, ближе к трансмиссии.
Форма и размеры ДПКВ также выделяют его среди других датчиков. Обычно это цилиндрический или прямоугольный корпус длиной 5–10 см с металлическим наконечником, направленным к зубчатому венцу маховика. Датчик температуры охлаждающей жидкости, например, выглядит как небольшой бочонок с резьбой, а датчик детонации – как плоская шайба с разъемом сверху. Если на корпусе есть надпись «CKP» (Crankshaft Position) или аналогичная маркировка, это однозначно ДПКВ.
Электрический разъем ДПКВ отличается простотой: два провода (сигнал и масса) или три (если добавлено питание). Датчики кислорода или расхода воздуха имеют четыре и более контактов, а разъемы датчиков ABS или скорости – специфическую форму с фиксаторами. На Пежо Боксер разъем ДПКВ часто черного цвета с защелкой, расположенной сбоку, а не сверху, как у датчиков температуры.
Проверка сопротивления мультиметром поможет подтвердить тип датчика. У ДПКВ индуктивного типа сопротивление обмотки составляет 200–1000 Ом (у Пежо Боксер – около 500–700 Ом). Датчики Холла или оптические ДПКВ не прозваниваются на сопротивление, но их можно идентифицировать по отсутствию сигнала при вращении коленвала без подачи питания. Другие датчики, например, MAP-сенсор или датчик давления масла, имеют иные диапазоны сопротивления или вовсе не проверяются этим методом.
При демонтаже ДПКВ обратите внимание на зазор между наконечником и зубчатым венцом маховика – он должен быть в пределах 0,5–1,5 мм. Ни один другой датчик двигателя не требует такой точной регулировки зазора. Если при снятии датчика виден маховик с прорезями или магнитным кольцом, это подтверждает, что перед вами именно ДПКВ. Датчики распредвала или фаз, напротив, взаимодействуют с шестернями или дисками меньшего диаметра.
В случае сомнений сверьтесь с электрической схемой Пежо Боксер. ДПКВ подключается напрямую к блоку управления двигателем (ECU) через отдельный канал, без промежуточных реле или модулей. Проводка от датчика идет вниз, к жгуту трансмиссии, а не вверх, к головке блока, как у датчиков распредвала или температуры. Если на разъеме есть маркировка «A» и «B» (или «1» и «2»), а не цветовая кодировка, характерная для других датчиков, это также указывает на ДПКВ.
Что делать, если датчик коленвала не удается найти на Пежо Боксер
На Пежо Боксер с двигателями 2.2 HDi (DW12) и 3.0 HDi (DT20) датчик коленвала расположен в труднодоступном месте – за шкивом коленчатого вала, ближе к маховику. Если его не видно сразу, проверьте зону под стартером: на этих моделях датчик часто скрыт за защитным кожухом или требует демонтажа нижней части пластиковой защиты двигателя.
Для доступа к датчику на 2.0 HDi (DW10) потребуется снять правое переднее колесо и подкрылок. Датчик находится с правой стороны блока цилиндров, рядом с зубчатым венцом маховика. Без подъемника или смотровой ямы его поиск осложняется – используйте фонарик и зеркало на гибком держателе.
- Отсоедините аккумулятор перед началом работ – датчик подключен к ЭБУ, и случайное замыкание может повредить проводку.
- Проверьте наличие маркировки на разъеме датчика: на Пежо Боксер он обычно имеет 3 контакта и серый или черный цвет корпуса.
- Если датчик не виден, прощупайте проводку от ЭБУ к двигателю – кабель толщиной ~5 мм ведет непосредственно к датчику.
На модификациях с автоматической коробкой передач (AL4) датчик может быть частично закрыт гидротрансформатором. В этом случае потребуется демонтаж стартера или использование эндоскопа с камерой диаметром 8–10 мм для визуального осмотра.
Если датчик не удается обнаружить даже после снятия защитных элементов, сверьтесь с электрической схемой для вашего года выпуска. На Пежо Боксер 2014–2021 гг. датчик коленвала обозначается кодом PSA: 9662597880 или Valeo: 556005. Убедитесь, что вы ищете именно его, а не датчик распредвала (расположен на головке блока).
- Снимите воздушный фильтр и его корпус – иногда это открывает обзор на верхнюю часть блока цилиндров, где проходит проводка датчика.
- Проверьте наличие следов масла или грязи в зоне предполагаемого расположения – датчик коленвала часто забивается продуктами износа двигателя.
- Используйте мультиметр в режиме прозвонки: подключите щупы к контактам разъема датчика (сопротивление должно быть в пределах 200–1000 Ом).
На двигателях 2.3 HDi (P22DTE) датчик коленвала установлен с левой стороны блока, за шкивом привода ГРМ. Для доступа потребуется снять ремень навесного оборудования и шкив коленвала – без специального инструмента (фиксатор коленвала PSA № 0132-QZ) это сделать сложно.
Если все попытки найти датчик не увенчались успехом, обратитесь к официальному дилеру или сервису с диагностическим сканером Lexia-3 или Diagbox. Код ошибки P0335 (неисправность цепи датчика коленвала) поможет точно определить проблему, а встроенная подсказка укажет на физическое расположение компонента.

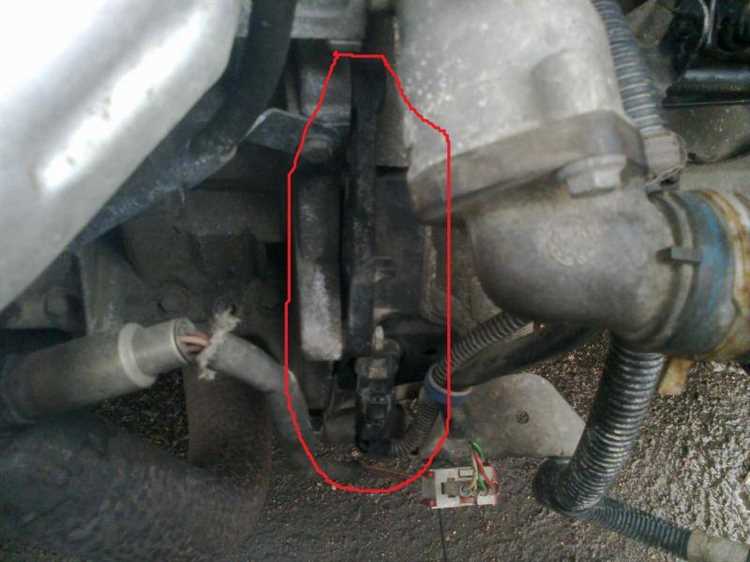

Какие признаки указывают на необходимость проверки датчика коленвала
Первым и наиболее очевидным симптомом неисправности датчика коленвала на Peugeot Boxer становится нестабильная работа двигателя на холостых оборотах. Обороты могут самопроизвольно подниматься или падать, сопровождаясь вибрацией кузова, особенно заметной при остановке на светофоре. В некоторых случаях двигатель глохнет без видимых причин, что указывает на сбои в синхронизации подачи топлива и зажигания из-за некорректных сигналов датчика.
Проблемы с запуском двигателя – второй характерный признак. Если стартер крутит, но мотор не заводится или требует нескольких попыток, вероятна потеря сигнала от датчика коленвала. В холодное время года этот симптом проявляется чаще, так как низкие температуры усиливают сопротивление в электрических цепях. При этом бортовой компьютер может фиксировать ошибки P0335 (неисправность цепи датчика) или P0336 (ошибка сигнала).
Резкое падение мощности при разгоне, сопровождаемое рывками или провалами, также свидетельствует о возможных проблемах с датчиком. Это происходит из-за нарушения синхронизации работы форсунок и катушек зажигания, что приводит к неравномерному сгоранию топлива. На Peugeot Boxer с дизельным двигателем 2.2 HDi или 3.0 HDi подобные симптомы часто проявляются при движении под нагрузкой, например, при обгоне или подъеме в гору.
Если на приборной панели загорается индикатор «Check Engine» без других видимых причин, стоит проверить датчик коленвала в первую очередь. Для диагностики используйте сканер OBD-II, подключив его к разъему под рулевой колонкой. При отсутствии ошибок в памяти ЭБУ, но наличии описанных симптомов, проверьте сопротивление датчика мультиметром – для исправного датчика оно должно составлять 500–700 Ом (точные значения указаны в сервисной документации).
