Тахометр на ВАЗ 2107 – не просто прибор для контроля оборотов двигателя, а инструмент, позволяющий вовремя выявить неисправности системы зажигания, карбюратора или трансмиссии. На моделях с карбюраторным двигателем (2103, 2106) сигнал для тахометра берётся с катушки зажигания, на инжекторных (21074) – с блока управления двигателем (ЭБУ). Ошибки при подключении могут привести к некорректным показаниям или выходу из строя прибора.

Перед началом работ отключите минусовую клемму аккумулятора. На панели приборов тахометр занимает посадочное место диаметром 60 мм – при установке нового прибора убедитесь в совместимости креплений. Питание (+12 В) берётся с замка зажигания (клемма «15»), «масса» подключается к кузову автомобиля в ближайшей точке. Избегайте скруток – используйте пайку или обжимные клеммы. После монтажа проверьте показания на холостом ходу: они должны соответствовать 750–850 об/мин для карбюраторных двигателей и 800–900 об/мин для инжекторных.

Если тахометр не работает, проверьте целостность проводки мультиметром (сопротивление сигнального провода не должно превышать 1 Ом). На инжекторных версиях возможна неисправность датчика положения коленвала (ДПКВ) – замените его при необходимости. Не используйте тахометры от других моделей без адаптации: например, прибор от ВАЗ 2108 может давать завышенные показания из-за другого коэффициента деления сигнала.

Необходимые инструменты и материалы для установки тахометра

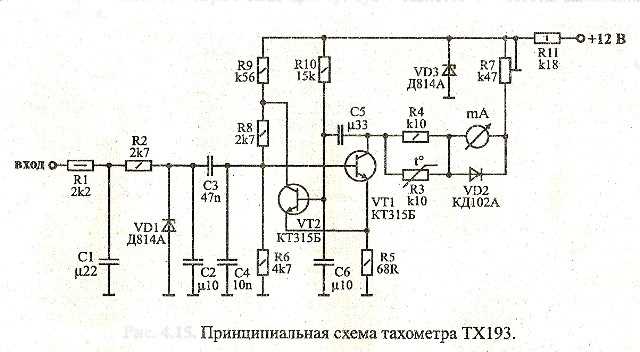

Необходимые инструменты и материалы для установки тахометра

Для подключения тахометра на ВАЗ 2107 потребуется набор инструментов, адаптированных под специфику автомобиля. Основной комплект включает:

  • Крестовая и плоская отвёртки (размер PH2 и 5 мм) – для демонтажа панели приборов и фиксации проводки.
  • Пассатижи с изолированными ручками – для обжима клемм и работы с проводами сечением 0,75–1,5 мм².
  • Мультиметр (режим измерения напряжения до 20 В и сопротивления до 200 Ом) – для проверки сигнала с катушки зажигания и целостности цепей.
  • Нож электрика или стриппер – для снятия изоляции с проводов без повреждения жил.
  • Термоусадочные трубки (диаметр 3–6 мм) или изолента ПВХ – для герметизации соединений.

Из расходных материалов критически важны:

  • Провод ПВ-3 сечением 0,75 мм² (цвета: красный, чёрный, синий) – для прокладки сигнальной и питающей линий. Длина зависит от трассы: от катушки зажигания до панели приборов (≈1,5 м) и от замка зажигания до тахометра (≈1 м).
  • Клеммы «мама» 6,3 мм (4–6 шт.) – для подключения к штатным разъёмам катушки и замка зажигания.
  • Разъём для тахометра (если не входит в комплект) – тип «папа» на 3 контакта, совместимый с моделью прибора (например, для тахометра 2107-3813000).
  • Предохранитель на 5 А с держателем – для защиты цепи питания тахометра.

При выборе тахометра учитывайте совместимость с системой зажигания автомобиля. Для ВАЗ 2107 с контактной системой подойдут модели с входным сопротивлением 10–50 кОм (например, 2107-3813000 или аналог от «Счетмаш»). Для бесконтактной системы (БСЗ) требуется тахометр с чувствительностью 5–10 В (например, «АП-170»). Проверьте наличие в комплекте монтажной скобы – она облегчит крепление прибора на панели.

Дополнительные компоненты, которые могут потребоваться:

  • Диэлектрическая смазка (например, «Литол-24» или специализированная для контактов) – для защиты клемм от окисления.
  • Пластиковые хомуты-стяжки (ширина 3–4 мм) – для фиксации проводки вдоль штатных жгутов.
  • Наждачная бумага (зернистость 400–600) – для зачистки контактов на катушке зажигания при плохом сигнале.

Если планируется перенос тахометра на новое место (например, на торпедо), заранее подготовьте:

  • Дрель с набором свёрл (диаметр 6–8 мм) – для сверления отверстий под крепёж.
  • Саморезы 4×16 мм с пресс-шайбой – для надёжной фиксации монтажной скобы.
  • Шаблон из картона – для разметки отверстий под прибор, чтобы избежать ошибок при сверлении.

Работайте в хорошо освещённом месте – штатная проводка ВАЗ 2107 часто имеет хрупкую изоляцию, а ошибки при подключении могут привести к короткому замыканию. Заранее отключите аккумулятор, сняв клемму «минус», и подготовьте схему подключения для вашей модели тахометра. Для проверки работоспособности после установки используйте диагностический сканер или тестер оборотов, если мультиметр не показывает корректные данные.

Снятие приборной панели и доступ к проводке ВАЗ 2107

Снятие приборной панели и доступ к проводке ВАЗ 2107

Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание при случайном касании проводов. Подденьте отвёрткой пластиковые заглушки по краям верхней накладки приборной панели – они скрывают саморезы крепления. Всего их четыре: два по бокам и два в центральной части под декоративной вставкой.

Открутите саморезы крестовой отвёрткой, затем аккуратно потяните накладку на себя. Она фиксируется защёлками, поэтому не дёргайте резко – пластик хрупкий. После снятия отсоедините разъёмы подсветки прикуривателя и аварийной сигнализации, если они мешают дальнейшей работе.

Под накладкой расположена металлическая рамка приборного щитка. Её удерживают три винта: два сверху и один снизу по центру. Открутите их, затем слегка наклоните щиток на себя, чтобы получить доступ к задней части. Там находятся разъёмы питания приборов – их три: для тахометра (если установлен), спидометра и контрольных ламп.

Отсоедините разъёмы, нажав на фиксаторы. Для удобства промаркируйте провода малярным скотчем с номерами, чтобы не перепутать при обратной сборке. Особое внимание уделите жгуту проводов, идущему к блоку предохранителей – он часто пережимается при неаккуратном снятии панели.

Чтобы полностью снять приборный щиток, отключите трос спидометра. Он крепится накидной гайкой к коробке передач, но для доступа к нему снимите нижнюю пластиковую накладку под рулём. Открутите два винта, удерживающих её, и отсоедините трос, вращая гайку против часовой стрелки.

Для доступа к основной проводке за приборной панелью снимите бардачок. Он крепится двумя винтами снизу и двумя защёлками сверху. После демонтажа откроется вид на жгуты проводов, идущие к блоку управления и датчикам. Если требуется прокладка дополнительных проводов для тахометра, используйте штатные каналы – они проходят вдоль левой стойки кузова.

При обратной сборке проверьте плотность посадки разъёмов и отсутствие заломов проводов. Убедитесь, что трос спидометра не перекручен, а накладка приборной панели встала на место без зазоров. Подключите аккумулятор и проверьте работу всех приборов до установки окончательных креплений.

Подключение сигнального провода тахометра к катушке зажигания

На ВАЗ 2107 с контактной системой зажигания сигнальный провод тахометра подключается к клемме «К» катушки Б117-А. Эта клемма соединена с прерывателем-распределителем и передает импульсы напряжения, соответствующие оборотам коленвала. Для бесконтактной системы (БСЗ) с катушкой 27.3705 сигнал снимается с клеммы «ВК» – здесь формируются более стабильные импульсы, что снижает погрешность показаний тахометра.

Перед подключением отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Сигнальный провод тахометра (обычно белый или желтый) имеет наконечник типа «мама» под клемму 6,3 мм. Если штатный провод короткий, используйте дополнительный провод сечением не менее 0,75 мм², чтобы избежать падения напряжения. Изоляция должна быть устойчивой к высоким температурам – подойдет провод в термостойкой оболочке типа ПВА или ПГВА.

При подключении к катушке Б117-А убедитесь, что наконечник плотно фиксируется на клемме «К» без люфта. Для катушки 27.3705 (БСЗ) сигнальный провод подсоединяется к клемме «ВК» через штатный разъем или пайкой с последующей изоляцией термоусадочной трубкой. Не допускайте касания провода с корпусом двигателя или другими металлическими элементами – это приведет к искажению сигнала или выходу тахометра из строя.

После подключения проверьте целостность цепи мультиметром в режиме прозвонки. Сопротивление между сигнальным проводом и массой должно стремиться к бесконечности, а при прокрутке стартером – фиксироваться импульсы напряжения в диапазоне 8–12 В. Если показания отсутствуют, осмотрите контакты прерывателя (для контактной системы) или датчик Холла (для БСЗ) – окисление или обрыв в этих цепях блокирует передачу сигнала.

Для защиты от помех установите помехоподавляющий резистор на 5–10 кОм между сигнальным проводом и массой в непосредственной близости от катушки зажигания. Это особенно актуально для автомобилей с нештатной аудиосистемой или дополнительным электрооборудованием. Резистор снижает амплитуду паразитных импульсов, которые могут вызывать хаотичные скачки стрелки тахометра.

Запустите двигатель и проконтролируйте работу тахометра на холостых оборотах (800–900 об/мин) и при резком нажатии на педаль газа. Если стрелка зашкаливает или не реагирует на изменение оборотов, отключите провод от катушки и проверьте его на короткое замыкание. В случае исправной цепи проблема может быть в самом тахометре – прозвоните его внутренние цепи или замените на заведомо рабочий прибор.

Соединение проводов питания и массы тахометра

Черный провод (масса) соединяется с кузовом автомобиля в точке, очищенной от краски и ржавчины. Оптимальное место – болт крепления панели приборов или штатная «массовая» шпилька под торпедой. Плохой контакт массы приводит к скачкам стрелки тахометра, особенно на высоких оборотах. Для надежности используйте наконечник под болт М6 и зачистите поверхность до металла.

При подключении красного провода к замку зажигания используйте ответвитель типа «Scotchlock» или пайку с термоусадкой. Изоляция места соединения обязательна – короткое замыкание выведет из строя не только тахометр, но и цепи питания приборной панели. Проверьте напряжение мультиметром на красном проводе при включенном зажигании: оно должно быть в пределах 11,5–14,5 В.

После подключения питания и массы заведите двигатель и убедитесь, что стрелка тахометра плавно поднимается без рывков. Если показания завышены или занижены, отрегулируйте чувствительность потенциометром на задней стороне прибора (при его наличии) или проверьте правильность подключения белого сигнального провода к клемме «К» катушки зажигания.

Проверка работоспособности тахометра после подключения

Для диагностики точности показаний используйте внешний цифровой тахометр или мультиметр с режимом измерения частоты. Подключите контрольное устройство параллельно сигнальному проводу тахометра и сравните показания при разных режимах работы двигателя: 1500, 2500 и 3500 об/мин. Расхождение более 10% указывает на неисправность самого прибора или неверную калибровку. В случае завышенных значений проверьте сопротивление между массой и корпусом тахометра – оно должно быть не более 0,5 Ом.

Устранение типичных неисправностей при установке тахометра

Устранение типичных неисправностей при установке тахометра

Нестабильные показания тахометра (скачки стрелки, зависание на одном значении) часто вызваны плохим заземлением. Проверьте крепление корпуса тахометра к приборной панели – оно должно обеспечивать надёжный контакт с массой автомобиля. Дополнительно подключите провод массы от тахометра к кузову или блоку двигателя, используя болт с чистой поверхностью. Избегайте подключения к окрашенным или ржавым участкам. Если проблема сохраняется, замените штатный провод массы на медный сечением не менее 1,5 мм².

Ошибки в подключении питания приводят к полному отказу тахометра или его некорректной работе. Подавайте напряжение +12 В только от замка зажигания (клемма «15») через предохранитель на 5 А. Подключение напрямую к аккумулятору вызовет перегрузку прибора. Проверьте полярность: красный провод – «+», чёрный – «масса». Если тахометр работает только при включённом свете фар, значит, питание взято с цепи габаритов – переподключите его на клемму «15».
