Выхлопная труба – это не просто металлическая деталь, торчащая из задней части автомобиля. Это конечный элемент сложной системы, отвечающей за отвод отработавших газов, снижение шума и контроль вредных выбросов. Среднестатистический легковой автомобиль выбрасывает через выхлопную систему около 500 литров газов в минуту при работе двигателя на холостом ходу. При движении на высоких оборотах этот объем может увеличиваться в 10–15 раз. Без эффективной выхлопной системы двигатель теряет мощность, расходует больше топлива и загрязняет окружающую среду.
Конструкция выхлопной системы включает несколько ключевых компонентов: выпускной коллектор, каталитический нейтрализатор, резонатор, глушитель и непосредственно выхлопную трубу. Каждый из них выполняет строго определенную функцию. Например, катализатор снижает содержание угарного газа (CO), углеводородов (CH) и оксидов азота (NOx) в выхлопе на 90–95%. Резонатор и глушитель гасят звуковые колебания, уменьшая шум двигателя с 110–120 дБ до допустимых 70–80 дБ. Нарушение работы любого из этих элементов приводит к увеличению токсичности выхлопа, росту расхода топлива и даже повреждению двигателя.
Температура выхлопных газов на выходе из двигателя достигает 800–900°C, а после прохождения через катализатор снижается до 300–400°C. Материалы, из которых изготавливают выхлопные системы, должны выдерживать такие нагрузки. Чаще всего используют нержавеющую сталь с добавлением алюминия или титана, реже – оцинкованную сталь. Срок службы системы зависит от условий эксплуатации: в городском режиме с частыми холодными пусками она изнашивается быстрее, чем при длительных поездках по трассе. Средний ресурс катализатора – 100–150 тысяч километров, глушителя – 5–7 лет.
Признаки неисправности выхлопной системы легко заметить: усиление шума, посторонние стуки под днищем, запах выхлопных газов в салоне, снижение мощности двигателя или увеличение расхода топлива. Если на приборной панели загорается лампа «Check Engine», это может указывать на неисправность катализатора или датчика кислорода (лямбда-зонда). Игнорирование проблем приводит к дорогостоящему ремонту: замена катализатора на современном автомобиле обходится в 50–150 тысяч рублей, а повреждение выпускного коллектора может потребовать снятия двигателя.
Для продления срока службы выхлопной системы рекомендуется избегать коротких поездок на непрогретом двигателе, использовать качественное топливо и регулярно проверять систему на наличие коррозии или механических повреждений. Особое внимание стоит уделить креплениям: ослабленные хомуты или подвесы приводят к вибрациям, которые разрушают сварные швы. При появлении ржавчины на трубах лучше сразу обработать их антикоррозийным составом или заменить поврежденный участок – ремонт обойдется дешевле, чем замена всей системы.
Из каких элементов состоит выхлопная система и их назначение
Выхлопная система автомобиля включает пять ключевых компонентов, каждый из которых решает специфическую задачу. Выпускной коллектор – чугунная или стальная деталь, крепящаяся непосредственно к двигателю, собирает отработавшие газы из цилиндров и направляет их в единый поток. Его форма и длина влияют на мощность: короткие коллекторы улучшают отдачу на высоких оборотах, длинные – на низких. Каталитический нейтрализатор (катализатор) снижает токсичность выбросов, окисляя CO и углеводороды до CO₂ и H₂O, а также восстанавливая NOₓ до азота. В современных системах используются керамические или металлические соты с покрытием из платины, палладия и родия – при температуре 300–800°C эффективность очистки достигает 90–95%. Резонатор гасит пульсации газового потока, снижая шум на 10–15 дБ за счёт интерференции звуковых волн. Его объём и конструкция подбираются под конкретный двигатель: для 4-цилиндровых моторов оптимален резонатор объёмом 1,5–2,5 л.
Как происходит отвод отработавших газов от двигателя до выхода наружу
Процесс начинается в выпускном коллекторе, где газы под давлением 3–5 бар и температурой до 900°C собираются из цилиндров. Коллектор изготавливают из чугуна или нержавеющей стали толщиной 2–4 мм, чтобы выдерживать термические нагрузки. Отсюда газы поступают в приемную трубу, диаметр которой (40–70 мм) подбирается под объем двигателя: для 1,6 л достаточно 50 мм, для 3,0 л – не менее 65 мм. На этом этапе критично соблюдение угла изгибов (не более 45°), иначе растет сопротивление потоку, снижая мощность на 3–7%.
- Каталитический нейтрализатор: снижает содержание CO, NOx и углеводородов на 90–95%. Рабочая температура – 400–800°C. При холодном пуске эффективность падает до 30%, поэтому используют предварительный подогрев или близкое расположение к двигателю.
- Резонатор: гасит пульсации давления, снижая шум на 10–15 дБ. Объем камеры рассчитывают по формуле V = 0,15 × Vдвиг (для 2-литрового мотора – 0,3 л).
- Глушитель: окончательно снижает шум до 70–80 дБ. В прямоточных системах используют перфорированные трубы и звукопоглощающий материал (базальтовое волокно), в лабиринтных – многокамерные перегородки.
- Выпускная труба: диаметр подбирают по формуле D = √(Vдвиг × 0,8) мм. Для турбированных двигателей увеличивают на 10–15% из-за повышенного расхода газов.
Прокладки между элементами выхлопной системы должны быть из армированного графита или металла (толщина 1,5–2 мм), так как резиновые теряют герметичность при 200°C. Крепежные хомуты – из нержавеющей стали с моментом затяжки 30–40 Н·м. При монтаже оставляют зазор 5–10 мм между трубами и кузовом для компенсации теплового расширения.
Какую роль играет глушитель в снижении шума и вибрации
Глушитель – ключевой элемент выхлопной системы, отвечающий за подавление акустических колебаний, возникающих при работе двигателя. Выхлопные газы, покидая цилиндры под давлением до 3–5 бар, создают звуковые волны частотой от 20 Гц до 20 кГц, часть которых воспринимается как громкий шум. Глушитель снижает уровень звука на 20–40 дБ за счет многоступенчатого гашения энергии волн: расширения газов в камерах, интерференции и поглощения звука волокнистыми материалами.
Конструктивно глушители делятся на два типа: резонансные и поглощающие. Резонансные используют систему перфорированных труб и камер, где звуковые волны отражаются и гасятся за счет взаимного погашения фаз. Поглощающие модели содержат наполнитель из базальтовой ваты или стекловолокна, преобразующий звуковую энергию в тепловую. Современные системы часто комбинируют оба подхода, достигая эффективности до 90% в диапазоне 1–4 кГц – наиболее раздражающем для человеческого слуха.
Вибрации глушитель подавляет за счет своей массы и крепления через резиновые подушки. Корпус глушителя, изготовленный из стали толщиной 1,2–2 мм, демпфирует высокочастотные колебания, а гибкие элементы в подвеске (например, сайлентблоки) гасят низкочастотные вибрации с частотой 10–200 Гц. Неправильная установка или износ креплений приводит к передаче вибраций на кузов, что увеличивает шум в салоне на 5–15 дБ.
Температурный режим работы глушителя также влияет на его эффективность. При прогреве до 300–500°C металл расширяется, изменяя акустические свойства камер. В холодном состоянии глушитель менее эффективен: разница в уровне шума может достигать 3–7 дБ. Для стабильной работы рекомендуется использовать глушители с термостойким наполнителем (например, керамическим волокном), сохраняющим свойства при температуре до 700°C.
Износ глушителя проявляется в снижении акустической эффективности и увеличении вибраций. Коррозия перфорированных труб или разрушение наполнителя приводит к появлению «звонкого» звука, характерного для прогоревших систем. Замена глушителя необходима при превышении уровня шума на 10 дБ от заводских норм или при обнаружении сквозных отверстий. Для диагностики используют шумомеры: допустимый уровень звука для легковых автомобилей – 72–78 дБ на расстоянии 0,5 м от выхлопной трубы.
Выбор глушителя зависит от типа двигателя и условий эксплуатации. Для турбированных агрегатов предпочтительны модели с увеличенным объемом камер (на 15–20% больше штатных), так как турбонаддув создает дополнительные низкочастотные шумы. В городском режиме эффективнее поглощающие глушители, а для спортивных автомобилей – прямоточные системы с минимальным сопротивлением, но с дополнительными резонаторами для снижения шума на высоких оборотах.
Обслуживание глушителя включает регулярную проверку креплений и состояния корпуса. Резиновые подушки рекомендуется менять каждые 50–70 тыс. км, так как их износ увеличивает вибрации на 30–50%. При появлении посторонних звуков глушитель проверяют на герметичность: утечки газов через трещины или неплотные соединения повышают шум на 5–12 дБ. Для продления срока службы используют антикоррозийные покрытия или глушители из нержавеющей стали, устойчивые к воздействию конденсата и реагентов.
Почему важна герметичность выхлопной трубы и как её проверить
Герметичность выхлопной системы критична для эффективности двигателя и безопасности водителя. Утечки выхлопных газов снижают мощность на 5–15% из-за нарушения давления в системе, увеличивают расход топлива на 3–8% и повышают концентрацию CO в салоне до опасных 0,1–0,3% (при норме 0,01%). Кроме того, негерметичность ускоряет коррозию металлических элементов на 30–50% из-за конденсации кислотных соединений. Особенно уязвимы места соединений: фланцы, гофры и сварные швы, где трещины шириной от 0,5 мм уже приводят к утечкам.
Проверку проводят тремя методами:
- Визуальный осмотр – ищите ржавчину, сажу или следы копоти на стыках, особенно у глушителя и катализатора. Используйте фонарик для осмотра труднодоступных мест.
- Прослушивание – заведите двигатель и прислушайтесь к шипению или свисту на холостых оборотах. Утечки часто проявляются в диапазоне 1000–2000 об/мин.
- Дымогенератор – подключите устройство к выхлопной системе и наблюдайте за выходом дыма через трещины. Метод выявляет даже микроскопические повреждения (от 0,1 мм).
При обнаружении утечек замените прокладки или заварите трещины аргонной сваркой – герметики временно устраняют проблему, но не выдерживают температур выше 300°C.

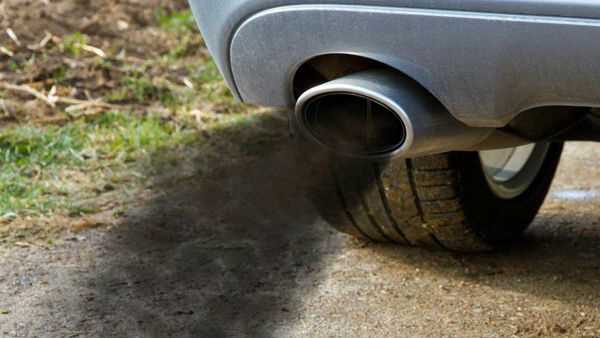

Какие неисправности выхлопной системы встречаются чаще всего
Наиболее распространённая проблема – коррозия глушителя и резонатора, особенно в регионах с зимней обработкой дорог реагентами. Металл истончается до сквозных отверстий, что приводит к громкому выхлопу и попаданию газов в салон. Средний срок службы глушителя при активной эксплуатации – 3–5 лет. Второй по частоте дефект – прогорание гофры из-за вибраций или перегрева. Трещины в сварных швах коллектора или приёмной трубы вызывают подсос воздуха, что нарушает работу датчиков кислорода и увеличивает расход топлива на 10–15%.
Засорение катализатора сажей или оплавление его сот происходит при использовании некачественного топлива или неисправностях в системе зажигания. Симптомы: падение мощности, ошибка P0420. Ремонт экономически нецелесообразен – требуется замена на новый или универсальный аналог. Также часто встречается разрушение подвесов выхлопной системы из-за износа резиновых петель или механических повреждений. Это приводит к смещению труб, ударам о кузов и ускоренному износу остальных элементов.
Как правильно обслуживать и продлевать срок службы выхлопной трубы
Регулярная проверка выхлопной системы на наличие коррозии и механических повреждений – ключевой фактор долговечности. Осматривайте трубу каждые 10–15 тысяч километров пробега, особенно после зимнего сезона, когда реагенты с дорог ускоряют ржавление металла. Уделяйте внимание сварным швам и местам крепления к кузову: именно там чаще всего образуются сквозные отверстия. При обнаружении поверхностной ржавчины зачистите участок металлической щёткой, обработайте преобразователем ржавчины и покройте термостойкой краской (например, на основе силикона с рабочей температурой до 650°C). Для глушителей из нержавеющей стали достаточно протирания влажной тряпкой с последующей сушкой – абразивные материалы использовать нельзя, чтобы не повредить защитный слой.
Избегайте коротких поездок на непрогретом двигателе: конденсат, образующийся в холодной выхлопной системе, не успевает испаряться и скапливается в глушителе, вызывая внутреннюю коррозию. Если автомобиль эксплуатируется преимущественно в городском режиме, раз в месяц совершайте поездку на 15–20 минут со скоростью не менее 80 км/ч – это позволит прогреть систему до рабочей температуры и удалить влагу. Также следите за состоянием подвесов глушителя: изношенные резиновые подушки приводят к вибрациям, которые разрушают сварные соединения. Заменяйте их при первых признаках растрескивания или потере эластичности – оригинальные детали служат в среднем 50–70 тысяч километров.
Используйте качественное топливо с минимальным содержанием серы (не более 10 ppm для бензина и 10–50 ppm для дизеля). Высокая концентрация серы в выхлопных газах ускоряет образование кислотных отложений на внутренних стенках трубы, особенно в катализаторе и сажевом фильтре. При заправке на непроверенных АЗС промывайте систему специальными присадками (например, Liqui Moly Pro-Line или Wynns Diesel Particulate Filter Cleaner) каждые 20 тысяч километров. Для автомобилей с турбонаддувом контролируйте давление наддува: его превышение на 0,2 бара выше нормы увеличивает температуру выхлопных газов на 50–70°C, что сокращает ресурс глушителя на 30–40%.
