Как определить переливающую форсунку дизель

Форсунка дизельного двигателя – ключевой элемент топливной системы, отвечающий за точное дозирование и распыление топлива под высоким давлением. Её неисправность приводит к падению мощности, увеличению расхода топлива на 15–30% и ускоренному износу ЦПГ. Типичные дефекты: закоксовывание распылителя, износ иглы, потеря герметичности или нарушение факела распыла. При первых симптомах необходима диагностика, так как игнорирование проблемы ведёт к повреждению ТНВД и дорогостоящему ремонту.

Основные признаки неисправности проявляются на холостом ходу и под нагрузкой. Двигатель троит, работает неравномерно, особенно при холодном пуске. Из выхлопной трубы идёт чёрный дым (при переливе топлива) или белый (при неполном сгорании). Расход масла может возрасти на 0,5–1 л на 1000 км из-за попадания топлива в картер. На слух слышны металлические стуки в одном из цилиндров – признак детонации из-за неправильного распыла.

Для диагностики используют сканер с поддержкой протокола J1939 (для грузовых автомобилей) или OBD-II (для легковых). Код ошибки P0201–P0208 указывает на неисправность конкретной форсунки. Проверка баланса цилиндров на диагностическом стенде выявляет отклонения в работе до 20%. Манометр высокого давления (до 2500 бар) показывает падение давления при негерметичности. Визуальный осмотр форсунки после демонтажа выявляет нагар на распылителе, подтекания или деформацию иглы.

При подозрении на неисправность форсунку тестируют на стенде с эталонным давлением. Нормальный факел распыла – конус 15–20° без капель и струй. Утечка топлива через обратку не должна превышать 4–6 мл за 1 минуту при давлении 100 бар. Если форсунка не проходит тест, её разбирают, очищают ультразвуком или заменяют распылитель. Ремонт экономически оправдан только для форсунок с механическим управлением; пьезоэлектрические и электромагнитные чаще требуют замены.

Профилактика неисправностей включает использование качественного топлива с цетановым числом не ниже 51 и регулярную замену топливного фильтра каждые 15–20 тыс. км. Присадки для очистки форсунок (например, Liqui Moly Diesel Spulung) эффективны только на ранних стадиях закоксовывания. В системах Common Rail рекомендуется проверять форсунки каждые 100 тыс. км, так как их ресурс редко превышает 200–250 тыс. км.

Как определить неравномерную работу двигателя по звуку и вибрации

Вибрации на кузове и органах управления – второй ключевой признак. На оборотах 800–1200 об/мин неисправная форсунка вызывает дрожание рулевого колеса, рычага КПП или сиденья. Локализуйте источник вибрации: если она усиливается при нажатии на педаль газа, вероятна нехватка топлива в одном из цилиндров. Проверьте подушки двигателя – их износ может маскировать реальную амплитуду вибраций.

Изменение звука при резком сбросе газа – характерный симптом. В норме дизель переходит на ровный низкочастотный гул, но при неисправной форсунке слышны отдельные «хлопки» или металлические стуки. Это связано с неполным сгоранием топлива в проблемном цилиндре. Запишите звук на диктофон и проанализируйте спектрограмму – пики на частотах 50–150 Гц часто соответствуют пропускам воспламенения.

Температурный режим влияет на проявление неисправности. Холодный двигатель может работать ровно, но после прогрева до 70–80°C вибрации усиливаются. Это связано с изменением вязкости топлива и расширением деталей форсунки. Проверьте работу двигателя на холодную и горячую – разница в поведении укажет на механический износ или закоксовку распылителя.

Используйте диагностический сканер для подтверждения наблюдений. Коды ошибок P0300–P0308 (пропуски зажигания) в сочетании с неравномерным звуком и вибрацией однозначно указывают на неисправность форсунок. Сравните данные по коррекции топливоподачи – отклонение более 15% в одном цилиндре требует проверки форсунки на стенде.

Проверка компрессии поможет исключить другие причины. Разница в показаниях между цилиндрами более 1 бара говорит о проблемах с ЦПГ или клапанами. Если компрессия в норме, а вибрации и звук неравномерные – диагноз сужается до топливной системы. Замерьте давление в рампе: падение ниже 250 бар на холостом ходу подтверждает неисправность одной или нескольких форсунок.

Для точной локализации неисправной форсунки используйте метод поочередного отключения. На работающем двигателе отсоединяйте разъемы форсунок по одной. При отключении исправной форсунки обороты упадут, а вибрации усилятся. Если отключение не меняет работу двигателя – форсунка неисправна. Проводите тест на прогретом двигателе, избегая длительной работы с отключенной форсункой, чтобы не повредить катализатор.

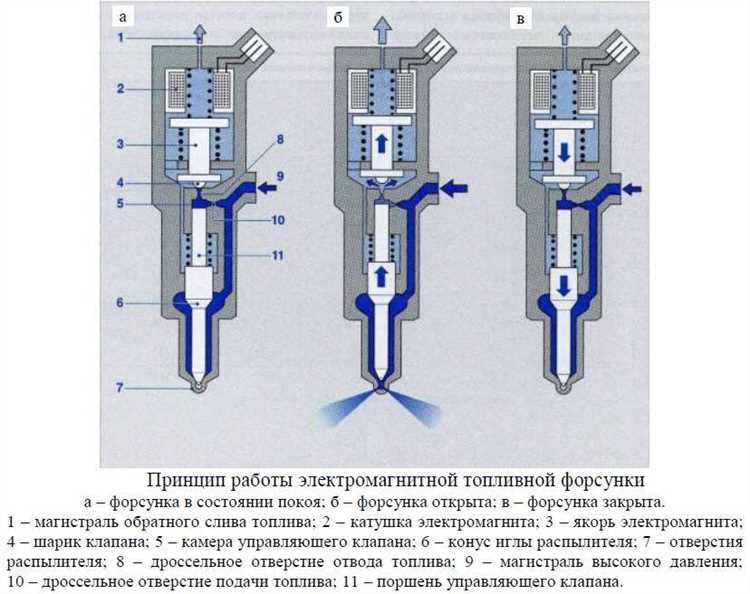

Какие изменения в расходе топлива указывают на проблемы с форсунками

Резкое увеличение расхода топлива на 15–30% при неизменных условиях эксплуатации – первый сигнал о неисправности форсунок дизеля. Например, если ранее автомобиль потреблял 6 л/100 км на трассе, а теперь расход вырос до 7,5–8 л, это указывает на нарушение распыла или подтекание топлива. Особенно показательно, когда рост происходит без видимых причин: отсутствуют изменения в стиле вождения, загрузке или качестве топлива. В таких случаях форсунки могут подавать избыточное количество топлива из-за износа распылителя или нарушения герметичности иглы.

Неравномерный расход между цилиндрами выявляется при диагностике сканером по показаниям датчиков кислорода или давления в топливной рампе. Если один из цилиндров потребляет на 20–40% больше топлива, чем остальные, это свидетельствует о заклинивании форсунки в открытом положении или ее неспособности обеспечить правильное распыление. Такая ситуация приводит к неполному сгоранию смеси, падению мощности и увеличению выбросов сажи. Для проверки используют диагностический стенд, измеряющий производительность каждой форсунки отдельно.

Повышенный расход на холостом ходу – характерный признак подтекания форсунок. Если двигатель потребляет 1,2–1,5 л/ч вместо нормативных 0,8–1 л, это означает, что топливо поступает в цилиндры даже при закрытой игле. Подтекание возникает из-за износа уплотнительных поверхностей или коррозии распылителя. Проверить можно визуально: после остановки двигателя на горячем блоке цилиндров остаются следы топлива, а на свечах накаливания – черный нагар. Также помогает тест на «сухое» прокручивание: если после выключения зажигания двигатель продолжает работать 1–2 секунды, форсунки пропускают топливо.

Скачкообразный расход при постоянной скорости указывает на нестабильную работу форсунок. Например, при движении со скоростью 90 км/ч расход может колебаться в пределах 5,5–7 л/100 км без изменения нагрузки. Причина – неравномерная подача топлива из-за загрязнения сопел или нарушения фаз впрыска. Такие колебания часто сопровождаются вибрацией двигателя и рывками при разгоне. Для диагностики используют осциллограф, анализирующий сигналы с датчика положения коленвала и форсунок.

Увеличение расхода при низких температурах на 40–60% по сравнению с летними показателями может сигнализировать о проблемах с холодным пуском форсунок. Если зимой двигатель потребляет 10 л/100 км вместо 6–7 л, это означает, что форсунки не обеспечивают необходимую мелкодисперсность распыла при низких температурах. Причина – износ пьезоэлементов (в пьезофорсунках) или засорение фильтров в механических форсунках. Проверить можно, сравнив расход при прогретом и холодном двигателе: разница более 20% указывает на неисправность.

Снижение расхода топлива на 10–15% при одновременном падении мощности – редкий, но показательный симптом. Он возникает, когда форсунка частично забита и не может подать достаточное количество топлива. Например, вместо 25 мг за цикл впрыскивается только 20 мг, что приводит к обеднению смеси. Двигатель теряет тягу, но расход уменьшается из-за неполного сгорания. Подтвердить диагноз можно, измерив давление в топливной рампе: если оно ниже нормы на 10–15%, форсунки требуют чистки или замены.

Почему появляется чёрный или белый дым из выхлопной трубы

Чёрный дым из выхлопной трубы дизельного двигателя – результат неполного сгорания топлива. Основная причина – избыток топлива в камере сгорания из-за неисправной форсунки: распылитель может забиваться нагаром или изнашиваться, что приводит к нарушению формы факела и неравномерному распределению топлива. Также чёрный дым возникает при снижении давления впрыска (менее 150–200 бар для современных систем Common Rail) или при позднем впрыске, когда топливо не успевает полностью сгореть до открытия выпускного клапана. Дополнительные факторы: загрязнение воздушного фильтра (снижение подачи воздуха на 20–30% увеличивает дымность), неисправность турбокомпрессора или датчика массового расхода воздуха (MAF).

Белый дым чаще всего свидетельствует о попадании несгоревшего топлива или охлаждающей жидкости в цилиндры. Если дым густой, сладковатый на запах и не исчезает после прогрева двигателя – это признак пробитой прокладки ГБЦ или трещины в головке блока. Температура кипения антифриза (обычно 105–120°C) ниже рабочей температуры цилиндров (200–250°C), поэтому жидкость испаряется, образуя белый пар. Другой вариант – неисправность форсунки, когда топливо впрыскивается в цилиндр в жидкой фазе (например, из-за низкого давления или износа иглы распылителя), не успевая воспламениться. В холодную погоду белый дым может быть конденсатом, но если он не рассеивается через 2–3 минуты после запуска – требуется диагностика.

Для точной диагностики чёрного дыма проверьте давление впрыска манометром (допустимое отклонение – не более 5% от нормы), осмотрите распылители форсунок на стенде (должно быть 4–6 равномерных струй без подтеканий), а также считайте ошибки сканером (коды P0171–P0175 указывают на обеднённую смесь, P0190–P0193 – на проблемы с топливной рейкой). При белом дыме используйте тестер утечек: подключите его к расширительному бачку и запустите двигатель – пузырьки газа подтвердят попадание выхлопа в систему охлаждения. Замените неисправные форсунки в комплекте (даже если повреждена одна), так как разница в производительности между ними свыше 5% приводит к дисбалансу работы цилиндров.

Как проверить форсунки с помощью диагностического сканера

Диагностический сканер с поддержкой протокола J1939 или ISO 15765-4 (для современных дизелей) позволяет считывать параметры работы форсунок в реальном времени. Подключите сканер к диагностическому разъёму OBD-II и выберите режим чтения данных с блока управления двигателем (ЭБУ). Основные параметры для анализа:

• Время впрыска (Injection Time) – отклонение более 10–15% от нормы указывает на неисправность.
• Давление в топливной рампе (Rail Pressure) – скачки или падение ниже 200 бар при холостом ходе сигнализируют о проблемах.
• Коррекция цикловой подачи (Fuel Trim) – значения за пределами ±5% требуют проверки форсунки.
• Коды ошибок (DTC) – например, P0201–P0208 (неисправность цепи форсунки) или P0261–P0268 (низкое/высокое напряжение).

Для углублённой диагностики используйте функцию активного теста (если поддерживается сканером). С её помощью можно принудительно отключать форсунки по одной, наблюдая за изменениями в работе двигателя. На холостом ходу отключение исправной форсунки вызовет падение оборотов на 100–150 об/мин и усиление вибрации. Если реакция отсутствует или минимальна – форсунка неисправна. Учтите, что на некоторых системах (например, Common Rail с пьезофорсунками) активный тест может быть заблокирован ЭБУ для защиты от повреждений.

Сравните показания сканера с эталонными значениями из технической документации на двигатель. Например, для дизелей Volkswagen 2.0 TDI (семейство EA189) нормальное время впрыска на холостом ходу составляет 0,3–0,5 мс, а давление в рампе – 250–300 бар. Превышение этих значений на 20% и более указывает на износ распылителя или засорение. Обратите внимание на разницу между цилиндрами: если одна форсунка показывает время впрыска на 30% больше остальных – требуется её замена или промывка.

После диагностики сохраните лог данных и экспортируйте его в формате .csv или .pdf для дальнейшего анализа. При подозрении на неисправность проведите дополнительные тесты: проверку сопротивления обмотки форсунки (для электромагнитных – 0,3–0,6 Ом, для пьезоэлектрических – 150–250 кОм) и осмотр распылителя на наличие подтёков или нагара. Совмещение данных сканера с результатами механической проверки повышает точность диагностики до 90%.

Какие методы ручной проверки форсунок существуют без снятия с двигателя

Первый метод – прослушивание работы форсунок с помощью стетоскопа или металлического стержня. Приложите инструмент к корпусу форсунки и сравните звук с соседними. Исправная форсунка издаёт равномерный щелчок с частотой, соответствующей оборотам двигателя. Неравномерный стук, дребезжание или полное отсутствие звука указывают на неисправность: заклинивание иглы, износ распылителя или нарушение фаз впрыска. Для дизелей с Common Rail характерен более высокочастотный звук, чем у механических систем. Проверку проводите на прогретом двигателе при 1000–1500 об/мин, избегая холостого хода, где шумы маскируются.

Второй способ – поочерёдное отключение форсунок для выявления неработающей. На двигателях с механическим ТНВД отсоедините трубку высокого давления от штуцера форсунки, на Common Rail – электрический разъём. При отключении исправной форсунки обороты двигателя снизятся, а работа станет неровной. Если изменений нет – форсунка не функционирует или заклинила в открытом положении. На системах с электронным управлением предварительно сбросьте ошибки сканером, чтобы избежать перехода в аварийный режим. Метод не подходит для двигателей с индивидуальными насосами (например, Cummins), где отключение форсунки может повредить насос.

Третий метод – визуальный осмотр распыла через прозрачную ёмкость. Подключите форсунку к топливной магистрали через прозрачный шланг (например, силиконовый) и прокачайте систему вручную или стартером. Исправная форсунка образует ровный конус распыла без струй и капель. Наличие крупных капель, подтеканий или асимметричного факела свидетельствует о износе распылителя или нарушении герметичности. Для механических форсунок угол распыла должен составлять 120–150°, для Common Rail – 60–90°. Проводите тест на открытом воздухе, избегая попадания топлива на горячие детали.
