Аккумулятор на Škoda Fabia (особенно моделей 2007–2023 годов) расположен в моторном отсеке с правой стороны, если смотреть по ходу движения. В зависимости от поколения (6Y, 5J или 6C) крепление и тип клемм могут отличаться: на ранних версиях чаще встречаются стандартные клеммы под ключ на 10 мм, на рестайлинговых – зажимные с гайками на 8 мм. Перед началом работ убедитесь, что зажигание выключено, а бортовой компьютер не активен – отключение питания может сбросить настройки радио и климат-контроля.
Для демонтажа потребуются: торцевой ключ на 10 мм (или 8 мм для моделей после 2014 года), удлинитель, отвёртка с плоским жалом и диэлектрические перчатки. На автомобилях с системой Start-Stop (например, Fabia III с двигателем 1.0 TSI) дополнительно может понадобиться диагностический сканер для перезагрузки блока управления после установки нового АКБ. Не используйте рожковые ключи – риск сорвать грани клемм высок.
Первым делом отсоедините минусовую клемму – это исключит короткое замыкание при случайном касании инструментом кузова. На Fabia II (5J) минусовая клемма часто скрыта под пластиковой крышкой, которую нужно поддеть отвёрткой. Затем снимите плюсовую клемму, предварительно ослабив фиксирующую гайку. На моделях с AGM-аккумуляторами (ёмкостью 60–70 А·ч) плюсовая клемма может быть защищена резиновым колпачком – не потеряйте его.
После отсоединения клемм демонтируйте прижимную планку: на Fabia I (6Y) она крепится болтом на 13 мм, на Fabia III (6C) – двумя болтами на 10 мм. Аккумулятор весит 12–18 кг – извлекайте его осторожно, избегая ударов о корпус. Если АКБ не поддаётся, проверьте, не зацепился ли он за пластиковый кожух или провода датчика напряжения (присутствует на автомобилях с системой рекуперации).
Какие инструменты понадобятся для демонтажа аккумулятора
Для снятия аккумулятора на Škoda Fabia потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждения. Основной инструмент – торцевой ключ на 10 мм (или рожковый, если доступ ограничен) для откручивания клеммных зажимов. Обязательно используйте удлинитель для торцевой головки, если аккумулятор расположен в труднодоступном месте, например, под пластиковой крышкой или рядом с другими агрегатами. Дополнительно пригодится отвёртка с плоским жалом (3–5 мм) для снятия защитных кожухов или фиксаторов, удерживающих аккумулятор на месте. Если на клеммах образовался окисел, подготовьте металлическую щётку или наждачную бумагу (зернистость 400–600) для очистки контактов.
- Мультиметр – для проверки напряжения аккумулятора перед демонтажем (должно быть не ниже 12,4 В).
- Трещотка с карданным шарниром – если болты крепления аккумулятора расположены под углом.
- Перчатки из диэлектрического материала – защита от случайных коротких замыканий.
- Ветошь или салфетки – для удаления грязи и электролита с поверхности АКБ.
- Смазка для клемм (например, медная или литиевая) – наносится после установки аккумулятора для предотвращения коррозии.
Избегайте использования разводных ключей – они могут сорвать грани болтов. Если аккумулятор закреплён прижимной планкой, проверьте наличие болта под ключ на 13 мм. Для моделей с системой Start-Stop дополнительно может потребоваться диагностический сканер для сброса ошибок после отключения питания.
Как правильно отключить клеммы без повреждения электроники
После снятия минусовой клеммы переходите к плюсовой (красный провод). Здесь важно не допустить контакта инструмента с кузовом или другими металлическими частями, так как остаточный ток может вызвать искрение или повреждение электронных блоков. Если на автомобиле установлена сигнализация или дополнительное оборудование, подключенное напрямую к аккумулятору, отсоедините их провода заранее. На Шкода Фабия 2015 года и новее проверьте наличие блока управления под капотом – некоторые модели требуют временного отключения предохранителя перед снятием аккумулятора, чтобы избежать сброса настроек.
При обратной установке клемм соблюдайте обратный порядок: сначала подключите плюсовую, затем минусовую. Затягивайте гайки с моментом 5–6 Н·м, чтобы избежать перегрева контактов из-за плохого контакта. Если после подключения на приборной панели загорелись ошибки, выполните инициализацию системы: включите зажигание на 30 секунд, затем заведите двигатель и дайте ему поработать на холостых оборотах 5 минут. Это позволит электронным блокам перезагрузиться и восстановить корректные параметры.

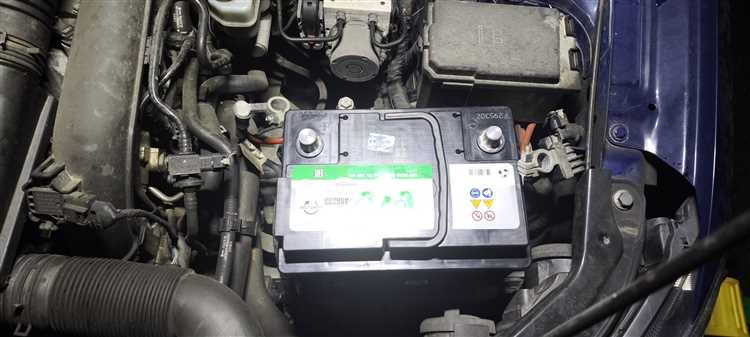

Где находится аккумулятор в Шкода Фабия и как получить к нему доступ
В большинстве модификаций Škoda Fabia аккумулятор расположен в моторном отсеке, справа по ходу движения автомобиля. Исключение составляют модели с дизельными двигателями объёмом 1.4 TDI и 1.9 SDI, где батарея может быть смещена ближе к центру подкапотного пространства из-за особенностей компоновки. В версиях с бензиновыми моторами 1.0 MPI, 1.2 HTP и 1.4 MPI доступ к аккумулятору не требует демонтажа дополнительных элементов, кроме штатной защитной крышки.
Чтобы точно определить положение аккумулятора, ориентируйтесь на чёрный пластиковый короб прямоугольной формы с клеммами, закрытый сверху крышкой с надписью «Battery» или пиктограммой в виде батареи. В моделях до 2014 года (Fabia II) крышка может отсутствовать, а батарея будет прикрыта только резиновым колпачком на плюсовой клемме. В рестайлинговых версиях (2015–2021) и Fabia III (с 2021 года) производитель добавил дополнительную пластиковую накладку, фиксируемую двумя защёлками.
Для доступа к аккумулятору потребуется снять защитную крышку. В зависимости от года выпуска и комплектации, крепление может быть выполнено тремя способами: на защёлках (Fabia III), на двух винтах под крестовую отвёртку (Fabia II рестайлинг) или на одном болте с головкой на 10 (ранние версии Fabia I). Перед началом работ убедитесь, что зажигание выключено, а ключ извлечён из замка – это исключит случайное срабатывание электроники при отсоединении клемм.
В автомобилях с системой Start-Stop (например, Fabia III с мотором 1.0 TSI) аккумулятор может находиться в багажном отделении под полом. В этом случае потребуется демонтировать запасное колесо или фальшпол, чтобы добраться до батареи. Такое расположение характерно для версий с дополнительным оборудованием, где подкапотное пространство занято другими агрегатами. Проверьте руководство по эксплуатации для вашей конкретной модели – в разделе «Техническое обслуживание» указано точное местонахождение.
Если аккумулятор установлен в моторном отсеке, но доступ к нему затруднён из-за близко расположенных деталей (например, корпуса воздушного фильтра или бачка омывателя), потребуется частичный демонтаж этих элементов. В Fabia II с двигателем 1.6 MPI бачок омывателя крепится на двух пластиковых фиксаторах – их можно отжать пальцами, не используя инструмент. Воздушный фильтр в большинстве случаев снимается за 30 секунд: ослабьте хомут на патрубке и отсоедините разъём датчика массового расхода воздуха.
При работе с аккумулятором в моторном отсеке учитывайте, что плюсовая клемма в Škoda Fabia всегда расположена ближе к передней части автомобиля, а минусовая – к лобовому стеклу. Это стандартная компоновка для моделей концерна VAG. Если батарея установлена в багажнике, полярность сохраняется, но клеммы могут быть развёрнуты на 180 градусов – внимательно проверяйте маркировку перед отсоединением.
Для безопасного доступа к аккумулятору подготовьте следующие инструменты: торцевую головку на 10 (для болтов крепления), плоскую отвёртку (для защёлок), ключ на 10 или 13 (для клемм – размер зависит от года выпуска), а также перчатки и защитные очки. В моделях с системой Start-Stop рекомендуется использовать диагностический сканер для сброса ошибок после установки новой батареи – это предотвратит проблемы с электроникой.
Как безопасно извлечь аккумулятор из посадочного места
Перед началом работ убедитесь, что зажигание выключено, а ключ извлечен из замка. На моделях Škoda Fabia 2015–2023 годов с системой Start/Stop дополнительно отключите питание, удерживая кнопку запуска двигателя 3–5 секунд без нажатия педали тормоза. Это предотвратит сброс настроек бортового компьютера и ошибки в электронике.
Отсоедините отрицательную клемму первым – это критически важно для предотвращения короткого замыкания. Используйте ключ на 10 мм (для большинства модификаций) или торцевую головку с трещоткой. Ослабьте гайку на 2–3 оборота, затем снимите клемму, отведя ее в сторону. Если клемма прикипела, не применяйте силу: обработайте соединение спреем WD-40 или аналогом и подождите 5–10 минут.
После отключения минусовой клеммы повторите процедуру с плюсовой. На аккумуляторах Fabia часто используется защитный пластиковый кожух на плюсовом контакте – снимите его, потянув вверх. Запомните положение клемм: плюсовая обычно маркирована красным цветом или знаком «+», минусовая – черным или «-«.
Извлеките фиксирующую планку или скобу, удерживающую аккумулятор. На Fabia 1.4 TDI и бензиновых версиях 1.2–1.6 л планка крепится двумя болтами под ключ на 13 мм. Расположение болтов варьируется: на ранних моделях (до 2014 г.) они находятся по бокам корпуса, на рестайлинговых – спереди и сзади. Храните болты в магнитном лотке или закрепите на изоленте, чтобы не потерять.
Приподнимите аккумулятор за ручку или корпус, избегая перекосов. Вес батареи на Fabia составляет 12–18 кг в зависимости от емкости (44–70 А·ч). Если ручка отсутствует, используйте специальные ремни для переноски или захватите корпус обеими руками, удерживая его вертикально. Не допускайте касания клемм металлических поверхностей подкапотного пространства.
Проверьте посадочное место на наличие грязи, коррозии или повреждений. Очистите поддон от окислов и мусора с помощью металлической щетки или наждачной бумаги (зернистость P120). При обнаружении трещин в пластиковом поддоне или следов электролита обработайте поверхность раствором пищевой соды (1 ст. л. на 200 мл воды) для нейтрализации кислоты.
Перед установкой нового аккумулятора сравните габариты и полярность со старой батареей. Для Fabia подходят модели с обратной полярностью (клемма «+» справа) и размерами 207–242 мм (длина) × 175 мм (ширина) × 175–190 мм (высота). Убедитесь, что новая батарея соответствует требованиям по пусковому току (не менее 440 А для бензиновых двигателей, 600 А – для дизельных).
Что делать, если аккумулятор закреплён дополнительными фиксаторами
На Škoda Fabia, особенно в моделях после 2015 года, аккумулятор часто фиксируется не только стандартной прижимной планкой, но и боковыми или нижними креплениями. Перед началом работ проверьте наличие пластиковых защёлок или металлических скоб по периметру батареи – они могут быть скрыты под декоративной крышкой или ковриком. Для их демонтажа потребуется торцевой ключ на 10 мм или отвёртка с битой Torx T20 (в зависимости от типа крепежа). Если фиксатор прикипел, обработайте резьбу проникающей смазкой (например, WD-40) и дайте ей подействовать 5–10 минут.
Распространённые типы дополнительных креплений на Fabia:
- Боковые пластиковые зажимы – отжимаются плоской отвёрткой, но требуют осторожности, чтобы не сломать язычки.
- Металлическая скоба снизу – крепится болтом под аккумулятором; для доступа к нему может понадобиться приподнять батарею на 2–3 см.
- Верхний кронштейн – встречается в модификациях с системой Start-Stop; снимается после откручивания двух болтов на 13 мм.
Если после снятия фиксаторов аккумулятор не извлекается, проверьте наличие электрических разъёмов на корпусе (например, датчик тока или предохранительный блок). Отсоедините их, нажав на фиксаторы пальцами или поддев тонкой отвёрткой. Избегайте резких движений – пластиковые элементы хрупкие, а повреждение проводки может привести к ошибкам в бортовой системе.
Как избежать сброса настроек бортового компьютера при снятии
Снятие аккумулятора на Škoda Fabia без потери данных бортового компьютера требует подключения внешнего источника питания на 12 В. Используйте стабилизатор напряжения или второй аккумулятор с клеммами-«крокодилами». Подсоедините его параллельно штатной батарее: плюс к плюсу, минус к минусу. Ток внешнего источника должен быть не менее 5 А, чтобы компенсировать потребление электроники в режиме ожидания.
Перед отключением основного аккумулятора убедитесь, что все потребители отключены: фары, магнитола, климат-контроль. Даже маломощные устройства, такие как подсветка бардачка или датчики парковки, могут создать кратковременные скачки напряжения при переключении питания. Отключите зажигание и выньте ключ из замка – это снизит нагрузку на шину CAN.
Время между отсоединением штатного аккумулятора и подключением нового не должно превышать 30 секунд. За этот период электроника Fabia переходит в режим энергосбережения, но критические данные (пробег, настройки радио, адаптации коробки передач) сохраняются в энергонезависимой памяти. Если замена затягивается, используйте внешний источник с автоматическим поддержанием напряжения 13,8–14,2 В.
На моделях Fabia с 2015 года и новее (MQB-платформа) сброс настроек может произойти даже при кратковременном падении напряжения ниже 11,5 В. Для таких автомобилей рекомендуется использовать специализированные устройства – например, CTEK MXS 5.0 или NOCO Genius G7200. Они поддерживают стабильное напряжение и имеют защиту от переполюсовки.
После установки нового аккумулятора выполните инициализацию бортового компьютера. Для этого включите зажигание на 10 секунд, не запуская двигатель, затем выключите и подождите 30 секунд. Повторите процедуру дважды. Это запустит процесс перезаписи временных данных и восстановит адаптации дроссельной заслонки, если они были сброшены.
Если на приборной панели появились ошибки (например, «Ошибка системы стабилизации»), выполните сброс через диагностический сканер. Для Fabia подойдут VCDS (VAG-COM), OBDeleven или Carista. Коды ошибок, связанные с потерей питания (например, 01314 – «Ошибка связи с блоком управления»), обычно исчезают после стирания памяти неисправностей.
Избегайте снятия аккумулятора при работающем двигателе или включенном зажигании. Это может привести к скачкам напряжения до 16 В, что вызовет повреждение электронных блоков. Если аккумулятор разряжен полностью, зарядите его до уровня не менее 70% перед отключением – это снизит риск сброса настроек при переключении питания.
Какие меры предосторожности соблюдать при работе с аккумулятором
Перед началом работ отключите зажигание и все электроприборы автомобиля, включая магнитолу и освещение салона. Наденьте защитные перчатки из диэлектрического материала (например, нитриловые или резиновые) и очки – электролит содержит серную кислоту, которая при контакте с кожей или слизистыми вызывает химические ожоги. Избегайте курения и открытого огня вблизи аккумулятора: водород, выделяемый при зарядке, взрывоопасен. Если на клеммах обнаружены следы окисления, очистите их щёткой с раствором пищевой соды (1 столовая ложка на 250 мл воды), но не допускайте попадания жидкости внутрь банок.
При отсоединении клемм всегда начинайте с минусовой (чёрной), чтобы исключить короткое замыкание при случайном касании инструментом кузова. Используйте ключи с изолированными рукоятками (например, на 10 мм для Шкода Фабия) и не допускайте падения металлических предметов на аккумулятор – это может вызвать искру. Храните снятый аккумулятор в вертикальном положении в проветриваемом помещении при температуре от +5 до +25°C, избегая прямых солнечных лучей. Если аккумулятор не обслуживаемый, не пытайтесь вскрывать его – это нарушит герметичность и приведёт к утечке электролита.

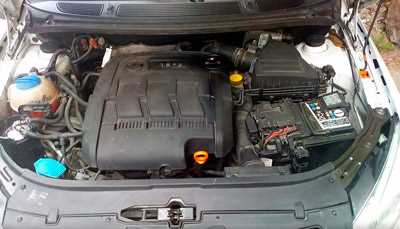

Как установить аккумулятор обратно после обслуживания или замены
Разместите аккумулятор в лотке так, чтобы его выступы совпали с пазами на кузове, а клеммы были направлены к проводам. Затяните прижимную планку моментом 8–10 Н·м, используя торцевой ключ на 13 мм. Избегайте перетяжки – чрезмерное усилие может деформировать корпус или повредить крепёжные элементы.
Подключайте клеммы в строгой последовательности: сначала плюсовую (красный провод), затем минусовую (чёрный). Затяните гайки клемм моментом 5–6 Н·м, предварительно смазав контактные поверхности техническим вазелином или медной пастой. Это снизит риск окисления и улучшит электропроводность. После подключения проверьте надёжность фиксации – аккумулятор не должен смещаться при лёгком покачивании.
Запустите двигатель и дайте ему поработать 3–5 минут на холостых оборотах. Проверьте напряжение на клеммах мультиметром: при работающем генераторе оно должно составлять 13,8–14,4 В. Если показания ниже, осмотрите ремень генератора на предмет проскальзывания или износа. Сбросьте ошибки бортового компьютера, отключив минусовую клемму на 10–15 секунд, если после установки загорелись индикаторы на приборной панели.
